（1）常用型钢的标注方法应符合表2-24中的规定。

表2－24 常用型钢的标注方法

（续）

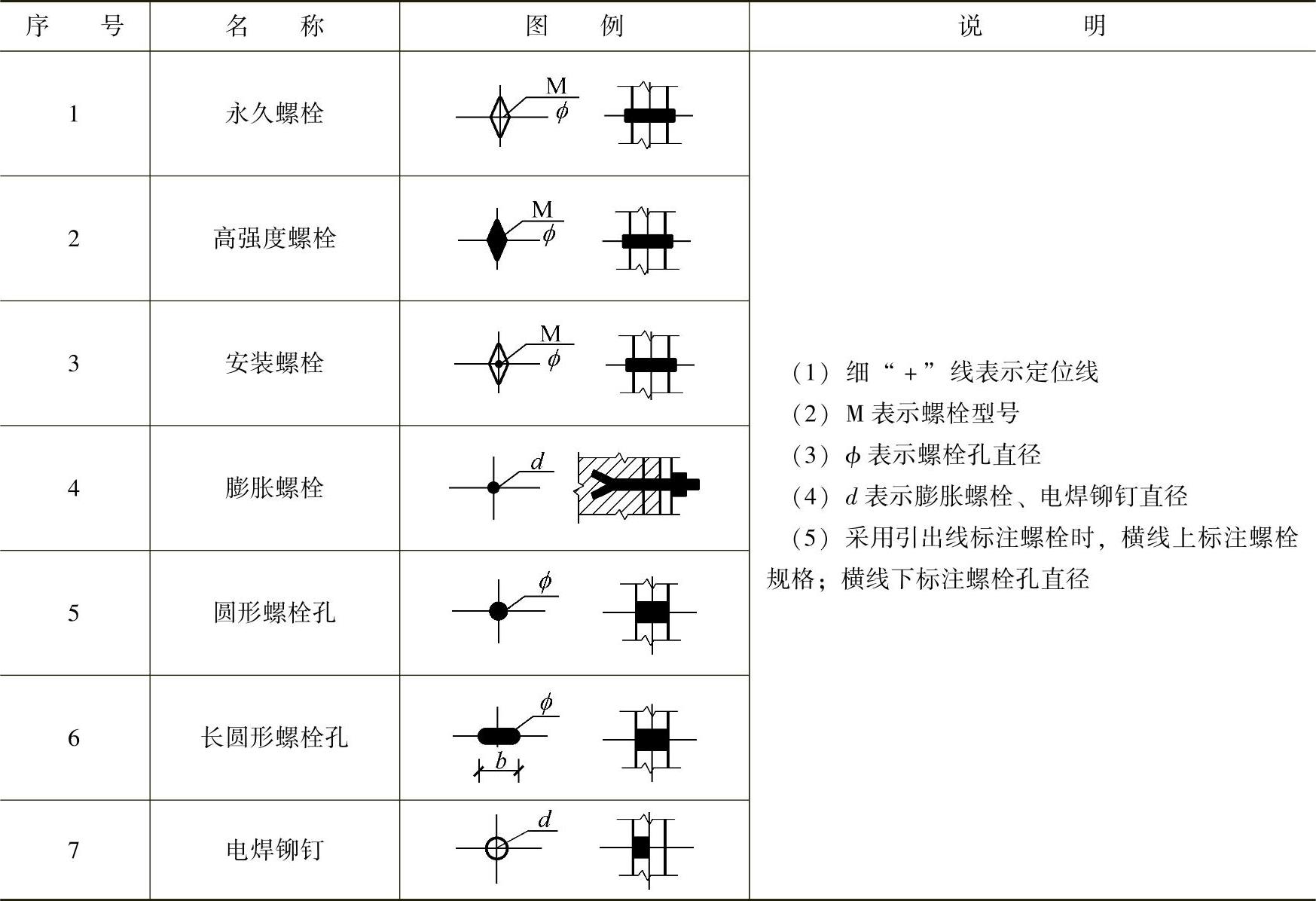

（2）螺栓、电焊铆钉的表示方法应符合表2-25的规定。

（3）单面焊缝的标注方法应符合下列规定：

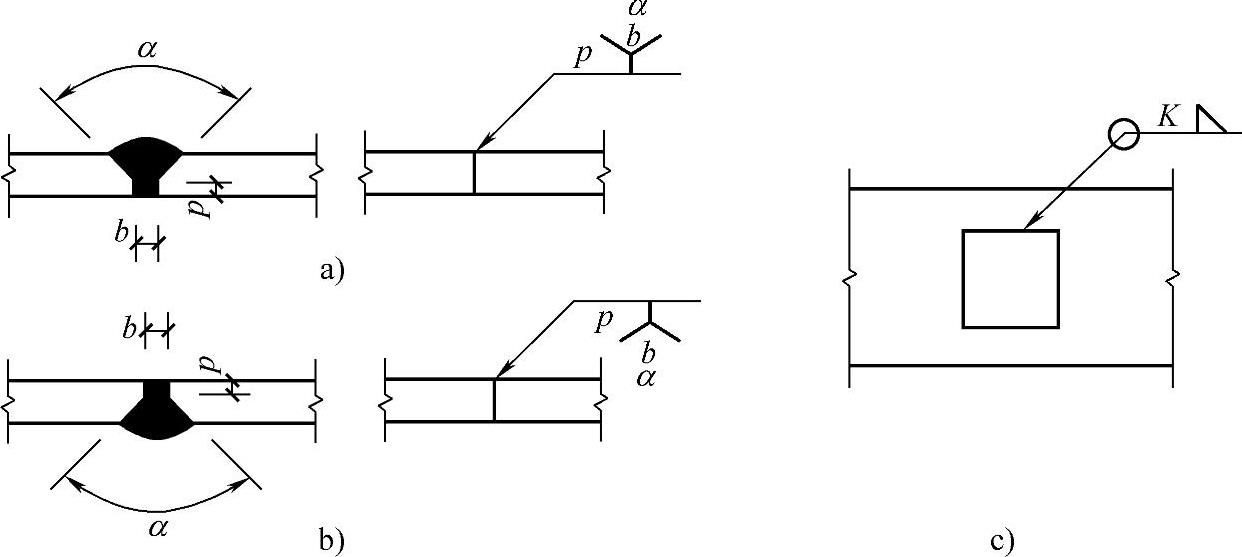

1）当箭头指向焊缝所在的一面时，应将图形符号和尺寸标注在横线的上方（图2-39a）；当箭头指向焊缝所在另一面（相对应的那面）时，应按图2-39b的规定执行，将图形符号和尺寸标注在横线的下方。

表2－25 螺栓、电焊铆钉的表示方法

2）表示环绕工件周围的焊缝时，应按图2-39c的规定执行，其围焊焊缝符号为圆圈，绘在引出线的转折处，并标注焊角尺寸K。

图2-39 单面焊缝的标注方法

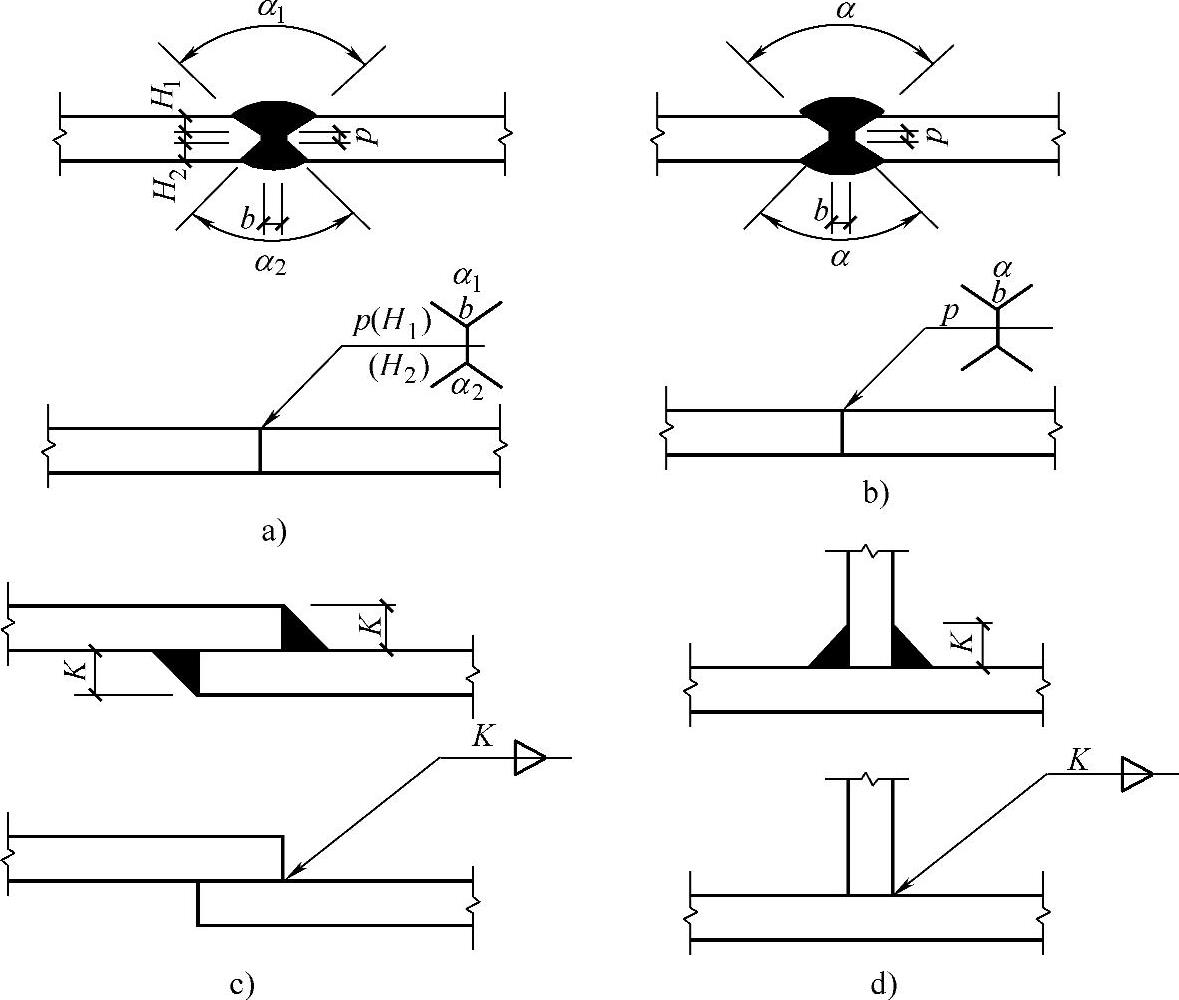

（4）双面焊缝的标注，应在横线的上、下都标注符号和尺寸。上方表示箭头的一面的符号和尺寸，下方表示另一面的符号和尺寸（图2-40a）；当两面的焊缝尺寸相同时，只需在横线上方标注焊缝的符号和尺寸（图2-40b、c、d）。

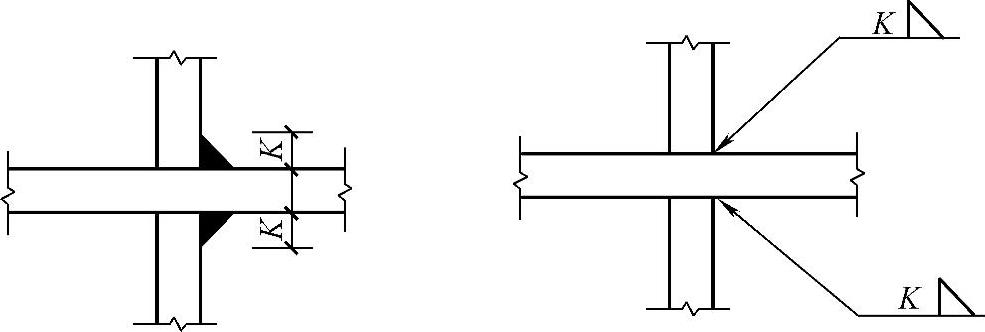

（5）3个和3个以上的焊件相互焊接的焊缝，不得作为双面焊缝标注。其焊缝符号和尺寸应分别标注（图2-41）。

图2-40 双面焊缝的标注方法

图2-41 3个及以上焊件的焊缝标注方法

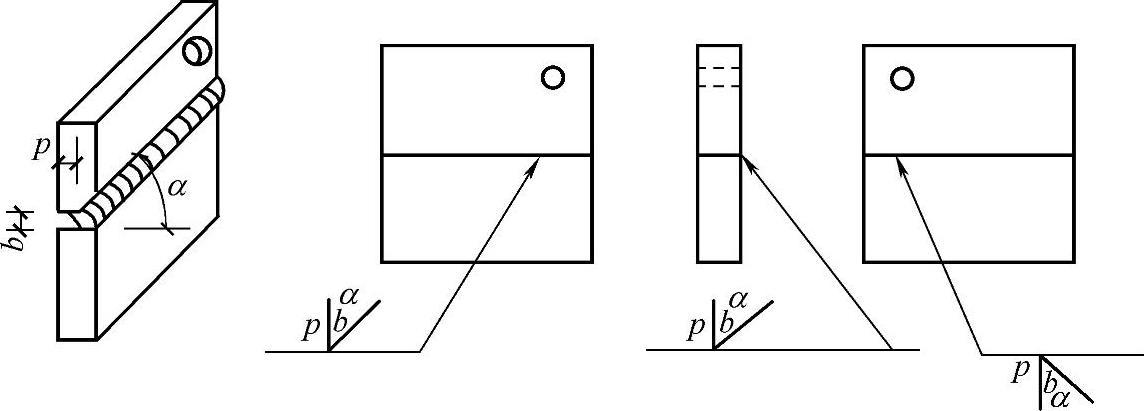

（6）相互焊接的两个焊件中，当只有一个焊件带坡口时（如单面V形），引出线箭头必须指向带坡口的焊件（图2-42）。

图2-42 一个焊件带坡口的焊缝标注方法

（7）相互焊接的2个焊件，当为单面带双边不对称坡口焊缝时，应按图2-43的规定，引出线箭头应指向较大坡口的焊件。

图2-43 不对称坡口焊缝的标注方法

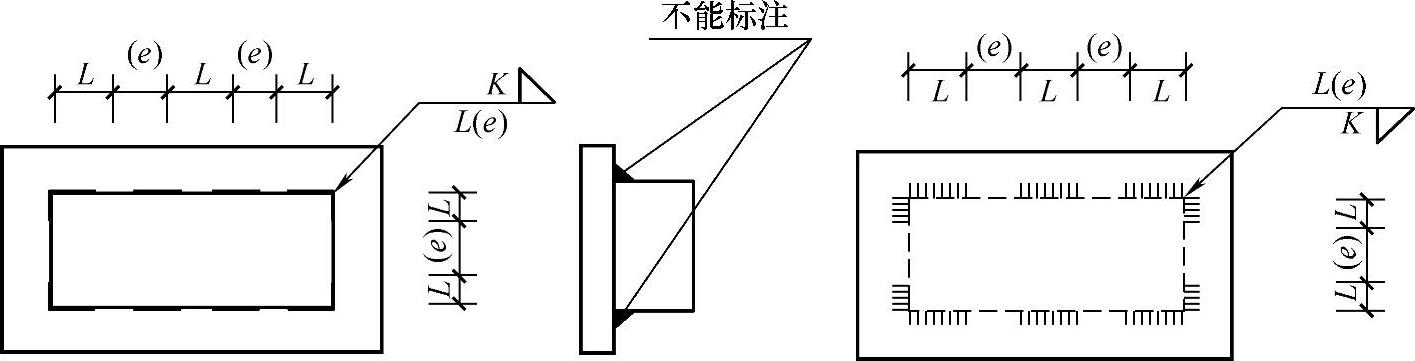

（8）当焊缝分布不规则时，在标注焊缝符号的同时，应按图2-44的规定，宜在焊缝处加中实线（表示可见焊缝），或加细栅线（表示不可见焊缝）。

图2-44 不规则焊缝的标注方法

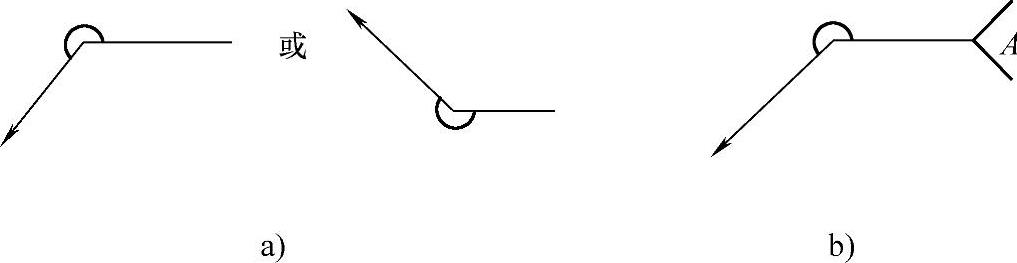

（9）相同焊缝符号应按下列方法表示：

1）在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，应按图2-45a的规定，可只选择一处标注焊缝的符号和尺寸，并加注“相同焊缝符号”。相同焊缝符号为3/4圆弧，绘在引出线的转折处。

2）在同一图形上，当有数种相同的焊缝时，宜按图2-45b的规定，可将焊缝分类编号标注。在同一类焊缝中可选择一处标注焊缝符号和尺寸。分类编号采用大写的拉丁字母A、B、C。

图2-45 相同焊缝的表示方法

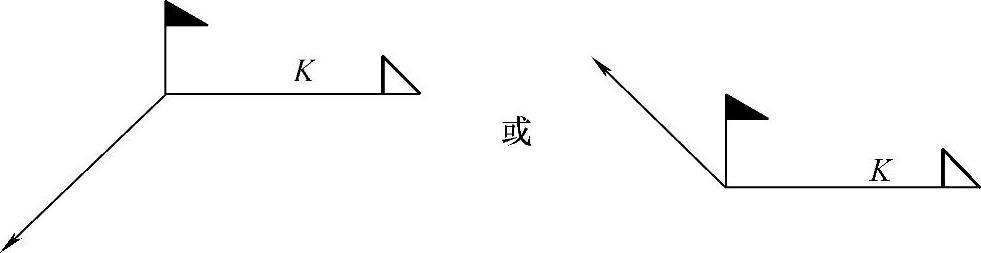

（10）需要在施工现场进行焊接的焊件焊缝，应按图2-46的规定标注“现场焊缝”符号。现场焊缝符号为涂黑的三角形旗号，绘在引出线的转折处。

图2-46 现场焊缝的表示方法

（11）当需要标注的焊缝能够用文字表述清楚时，也可采用文字表达的方式。

（12）建筑钢结构常用焊缝符号及符号尺寸应符合表2-26的规定。

表2－26 建筑钢结构常用焊缝符号及符号尺寸

（续）

（续）
