（1）在现浇混凝土结构中，构件的截面和配筋等数值可采用文字注写的方式表达。

（2）按结构层绘制的平面布置图中，直接用文字表达各类构件的编号（编号中含有构件的类型代号和顺序号）、断面尺寸、配筋及有关数值。

（3）混凝土柱可采用列表注写和在平面布置图中截面注写的方式，并应符合下列规定：

1）列表注写应包括柱的编号、各段的起止标高、断面尺寸、配筋、断面形状和箍筋的类型等有关内容。

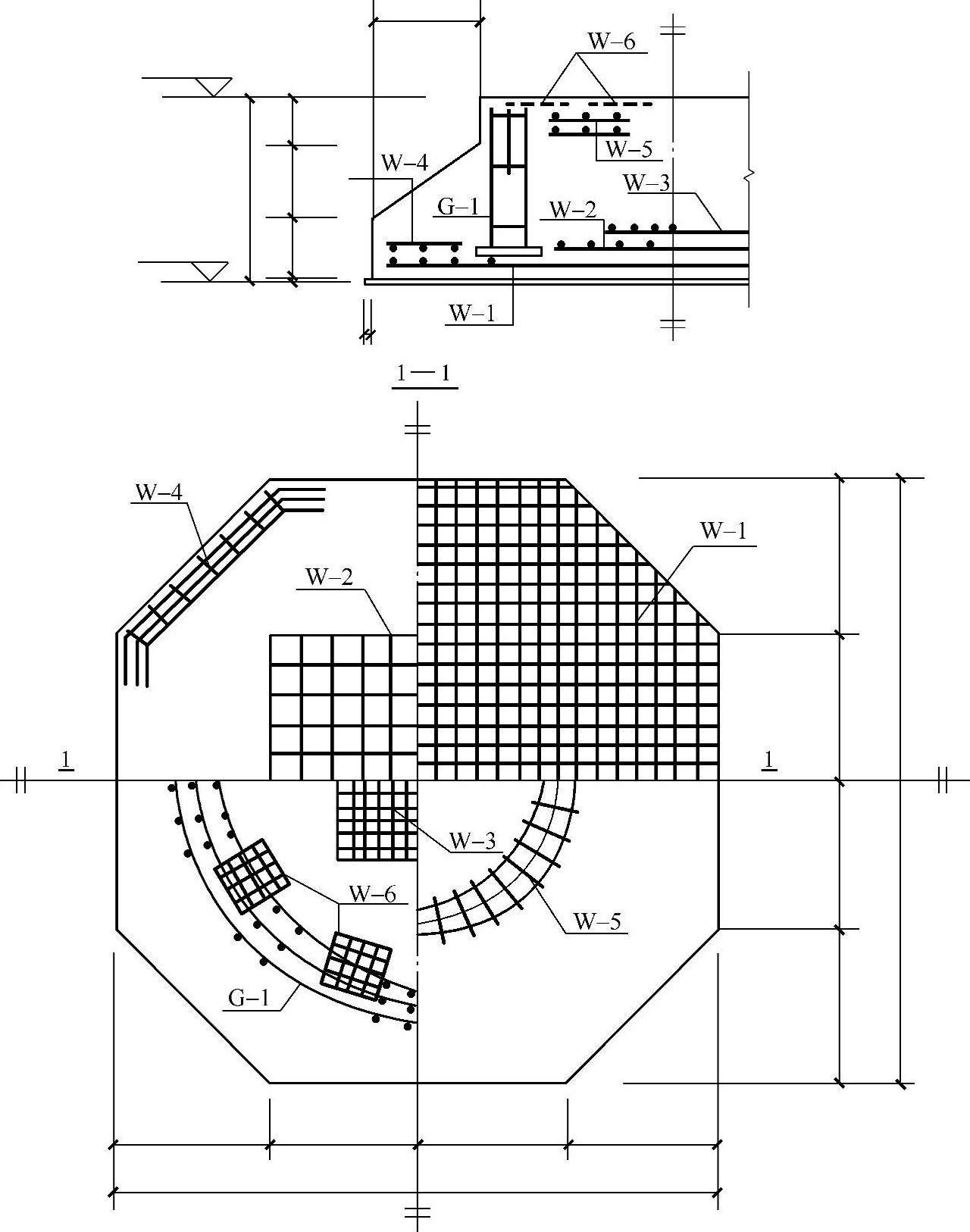

图2-32 配筋简化图

2）截面注写可在平面布置图中选择同一编号的柱截面，直接在截面中引出断面尺寸与配筋的具体数值等，并应绘制柱的起止高度表。

（4）混凝土剪力墙可采用列表注写和截面注写方式，并应符合下列规定：

1）列表注写分别在剪力墙柱表、剪力墙身表及剪力墙梁表中按编号绘制截面配筋图并注写断面尺寸和配筋等。

2）截面注写可在平面布置图中按编号直接在墙柱、墙身和墙梁上注写断面尺寸、配筋等具体数值的内容。

（5）混凝土梁可采用在平面布置图中的平面注写和截面注写的方式，并应符合下列规定：

1）平面注写可在梁平面布置图中分别在不同编号的梁中选择一个，直接注写编号、断面尺寸、跨数、配筋的具体数值和相对高差（无高差可不注写）等内容。

2）截面注写可在平面布置图中分别在不同编号的梁中选择一个，用剖面号引出截面图形并在其上注写断面尺寸、配筋的具体数值等。

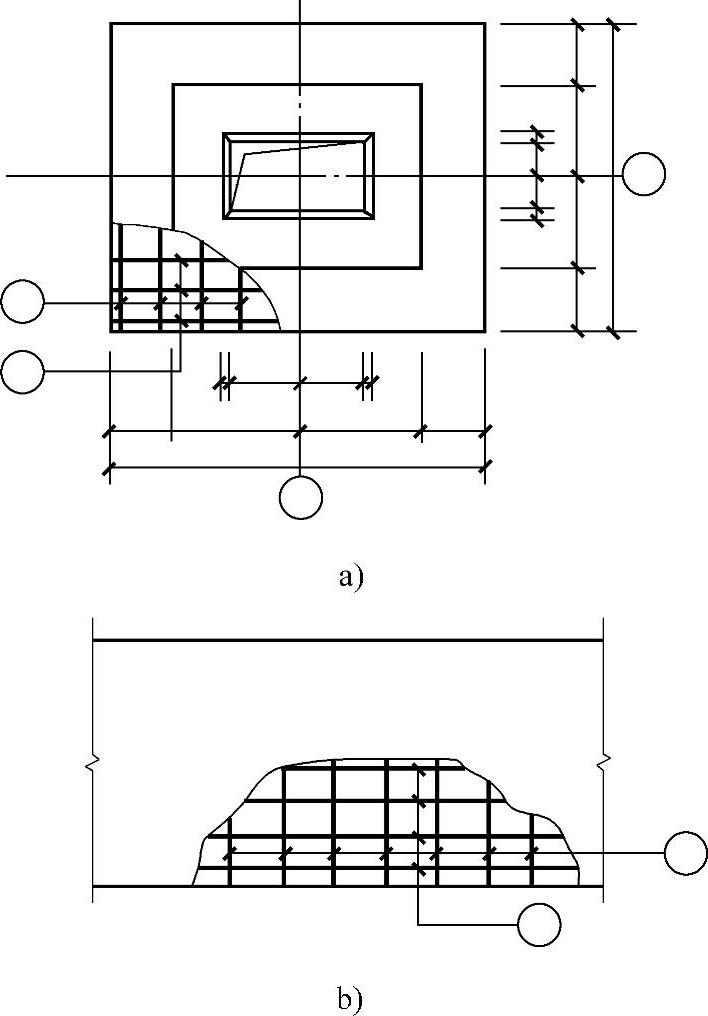

图2-33 配筋简化

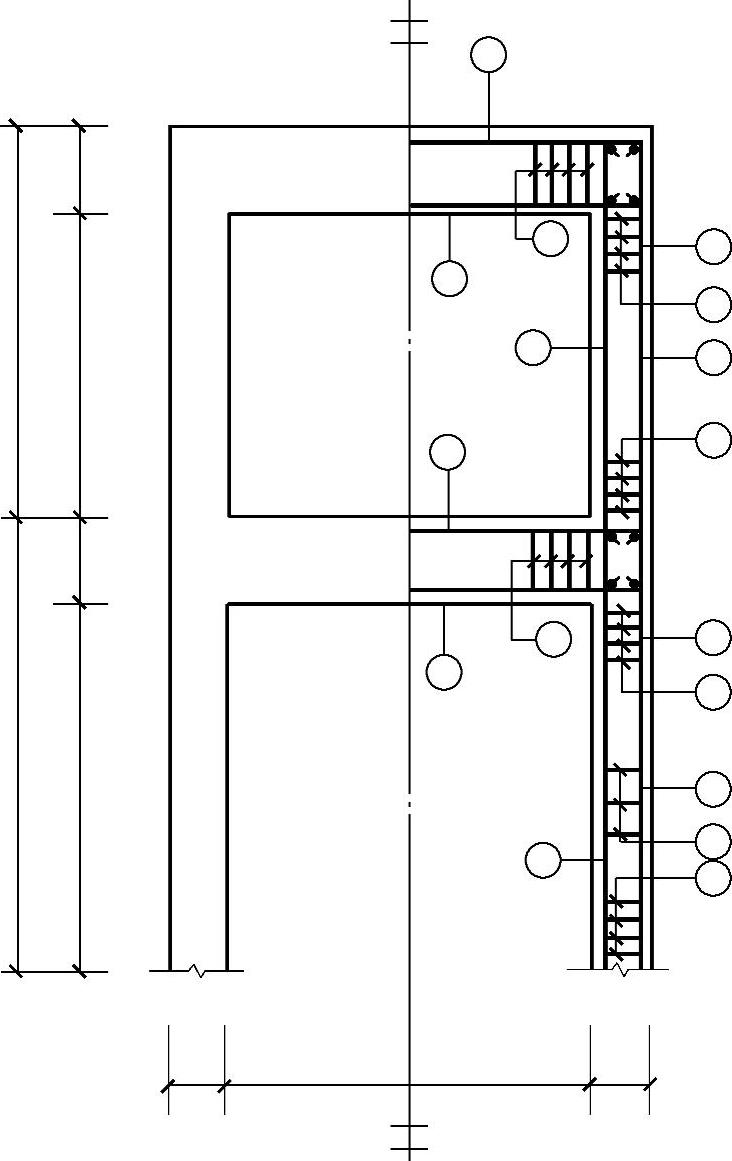

图2-34 对称的钢筋混凝土构件配筋简化

（6）重要构件或较复杂的构件，不宜采用文字注写的方式来表达构件的截面尺寸和配筋等有关数值，宜采用绘制构件详图的表示方法进行表达。

（7）基础、楼梯、地下室结构等其他构件，当采用文字注写方式绘制图样时，可在平面布置图上直接注写有关具体数值，也可采用列表注写的方式。

（8）采用文字注写构件的尺寸、配筋等数值的图样，应绘制相应的节点做法及标准构造详图。
