【摘要】：钢筋网片的表示方法应符合表2-21的规定。表2－19 普通钢筋的一般表示方法表2－20 预应力钢筋的表示方法（续）表2－21 钢筋网片的表示方法注：用文字注明焊接网或绑扎网片。表2－23 钢筋的画法钢筋、钢丝束及钢筋网片应按下列规定进行标注：1）钢筋、钢丝束的说明应给出钢筋的代号、直径、数量、间距、编号及所在位置，其说明应沿钢筋的长度标注或标注在相关钢筋的引出线上。

（1）普通钢筋的一般表示方法应符合表2-19的规定。预应力钢筋的表示方法应符合表2-20的规定。钢筋网片的表示方法应符合表2-21的规定。钢筋的焊接接头的表示方法符合表2-22的规定。

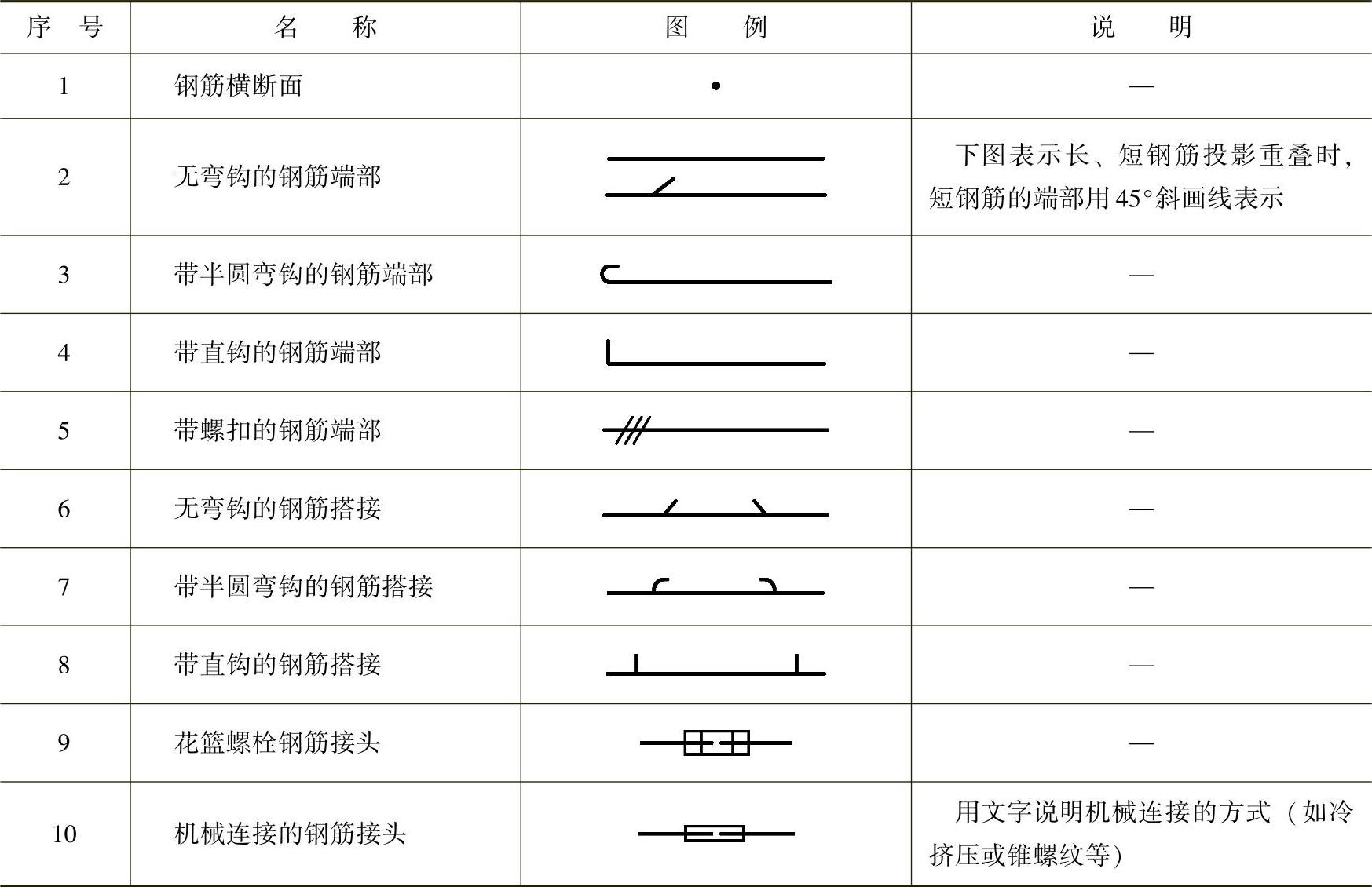

表2－19 普通钢筋的一般表示方法

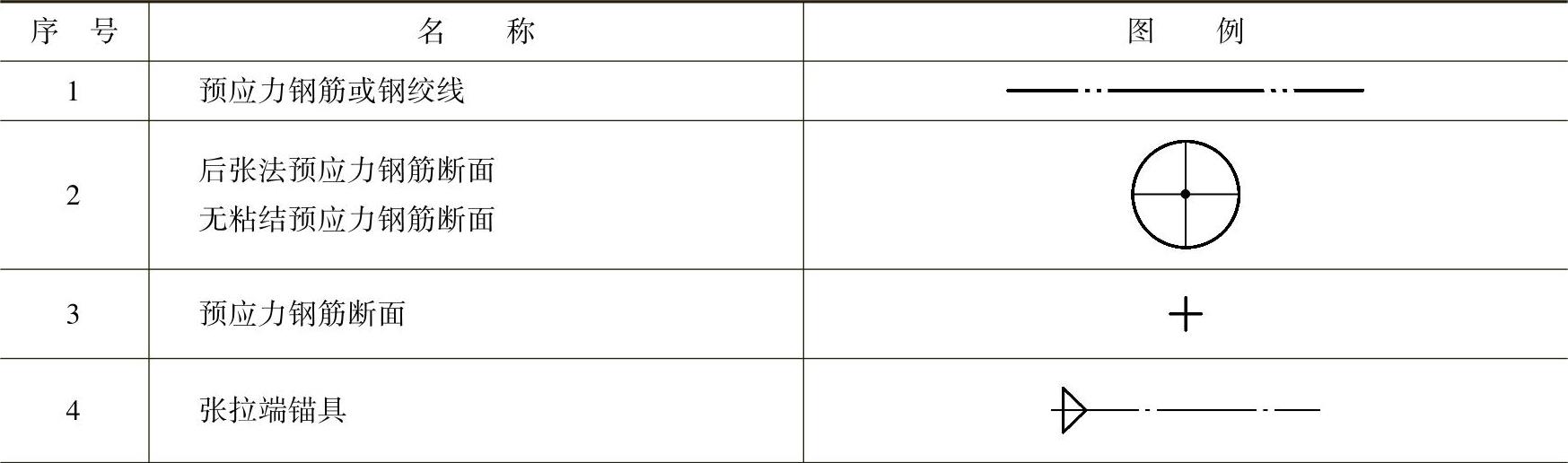

表2－20 预应力钢筋的表示方法

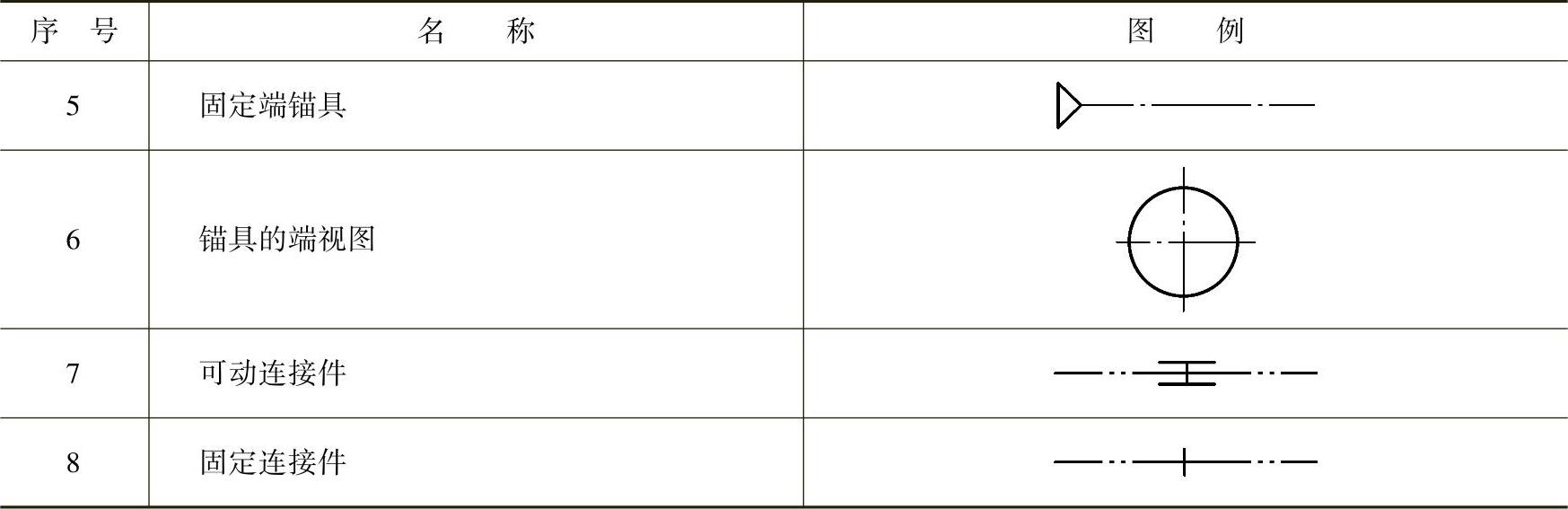

（续）

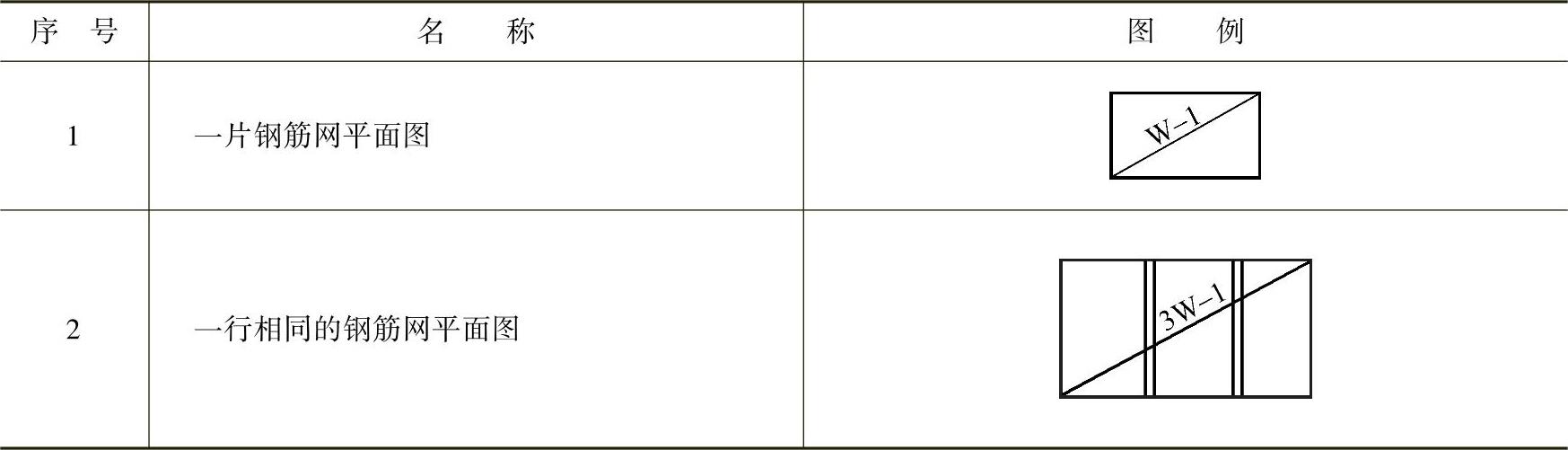

表2－21 钢筋网片的表示方法

注：用文字注明焊接网或绑扎网片。

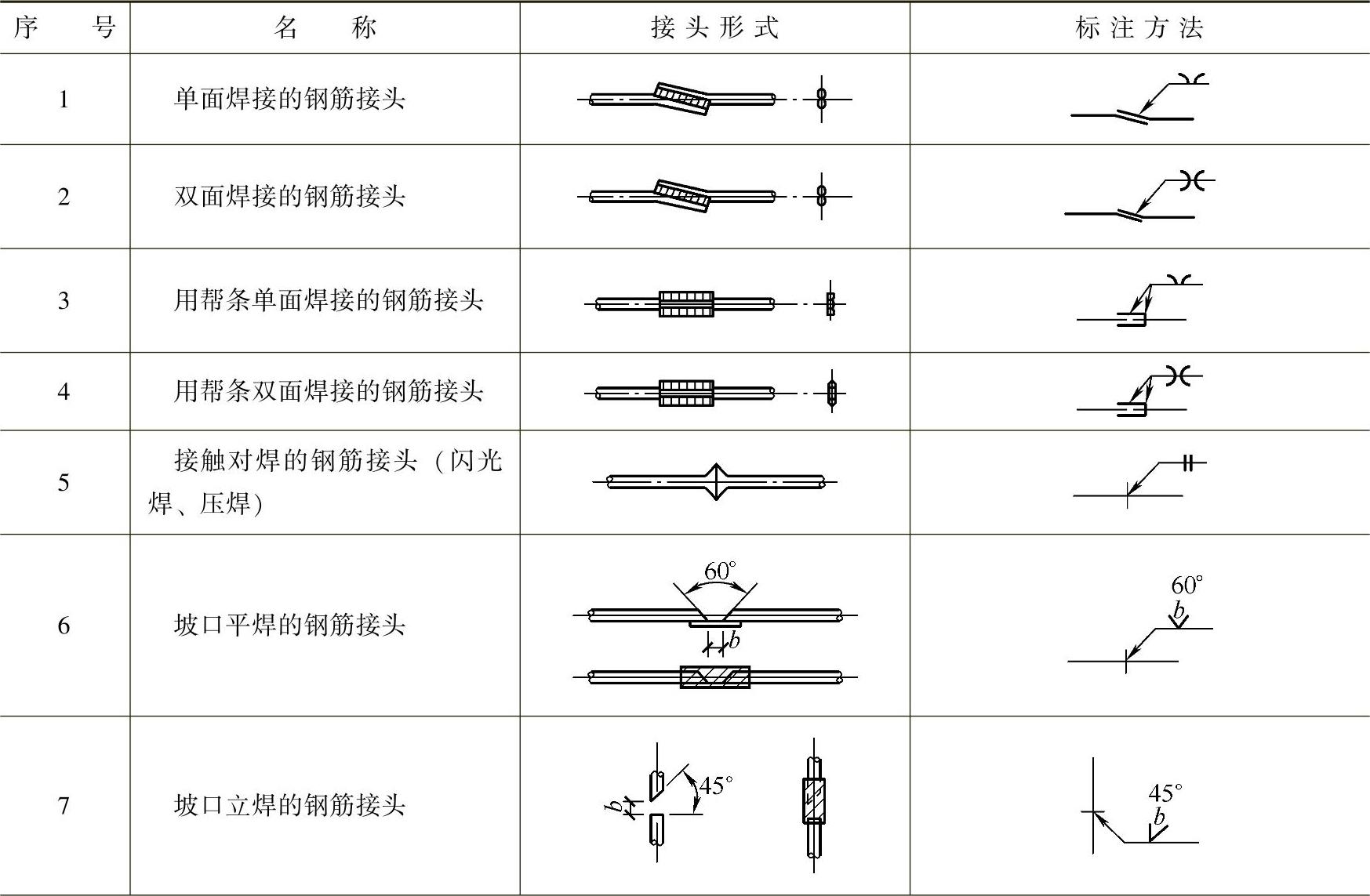

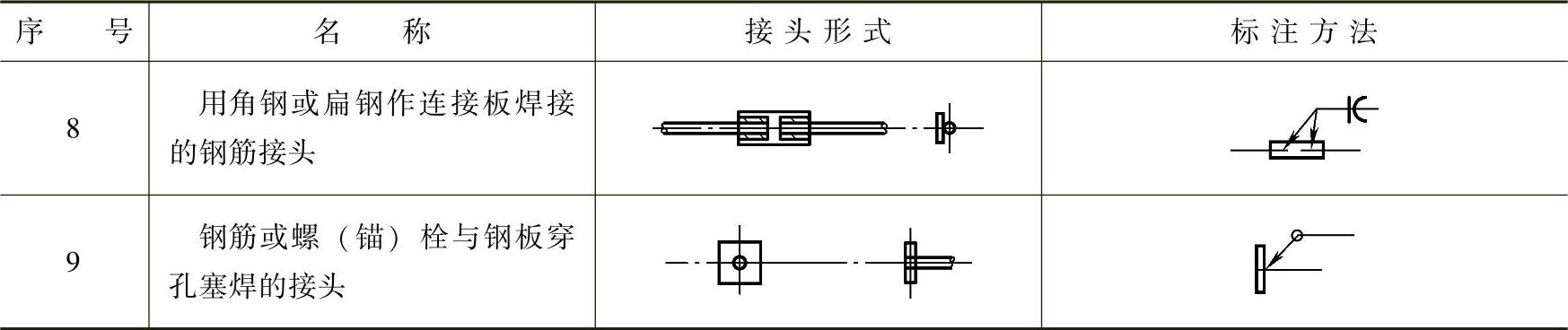

表2－22 钢筋的焊接接头的表示方法

（续）

（2）钢筋的画法应符合表2-23的规定。

表2－23 钢筋的画法

（3）钢筋、钢丝束及钢筋网片应按下列规定进行标注：

1）钢筋、钢丝束的说明应给出钢筋的代号、直径、数量、间距、编号及所在位置，其说明应沿钢筋的长度标注或标注在相关钢筋的引出线上。

2）钢筋网片的编号应标注在对角线上。网片的数量应与网片的编号标注在一起。

3）钢筋、杆件等编号的直径宜采用5～6mm的细实线圆表示，其编号应采用阿拉伯数字按顺序编号。

注：简单的构件、钢筋种类较少可不编号。

（4）钢筋在平面图、立面图、剖面（断）图中的表示方法应符合下列规定：

1）钢筋在平面图中的配置应按图2-28的方法表示。当钢筋标注的位置不够时，可采用引出线标注。引出线标注钢筋的斜短画线应为中实线或细实线。

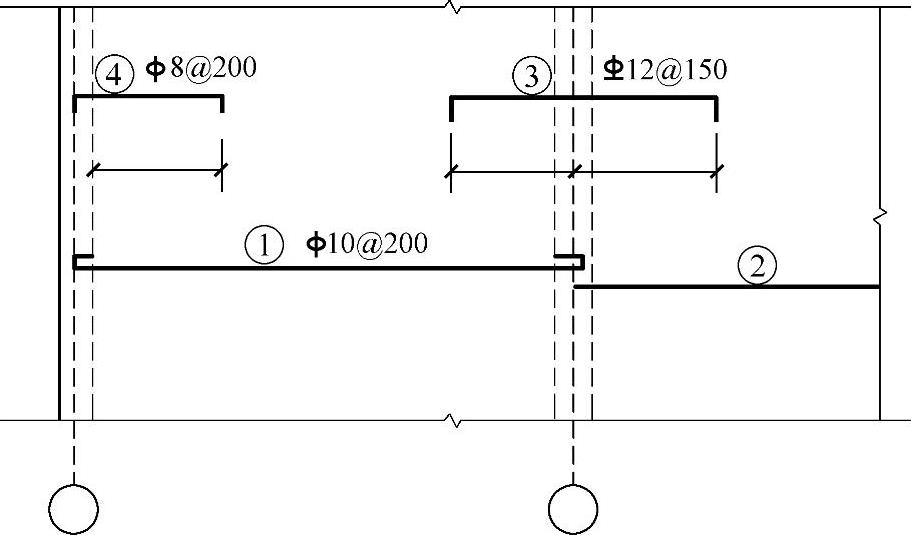

图2-28 钢筋在平面图中的表示方法

2）当构件布置较简单时，结构平面布置图可与板配筋平面图合并绘制。

3）平面图中的钢筋配置比较复杂时，可按表2-23及图2-29的方法绘制。

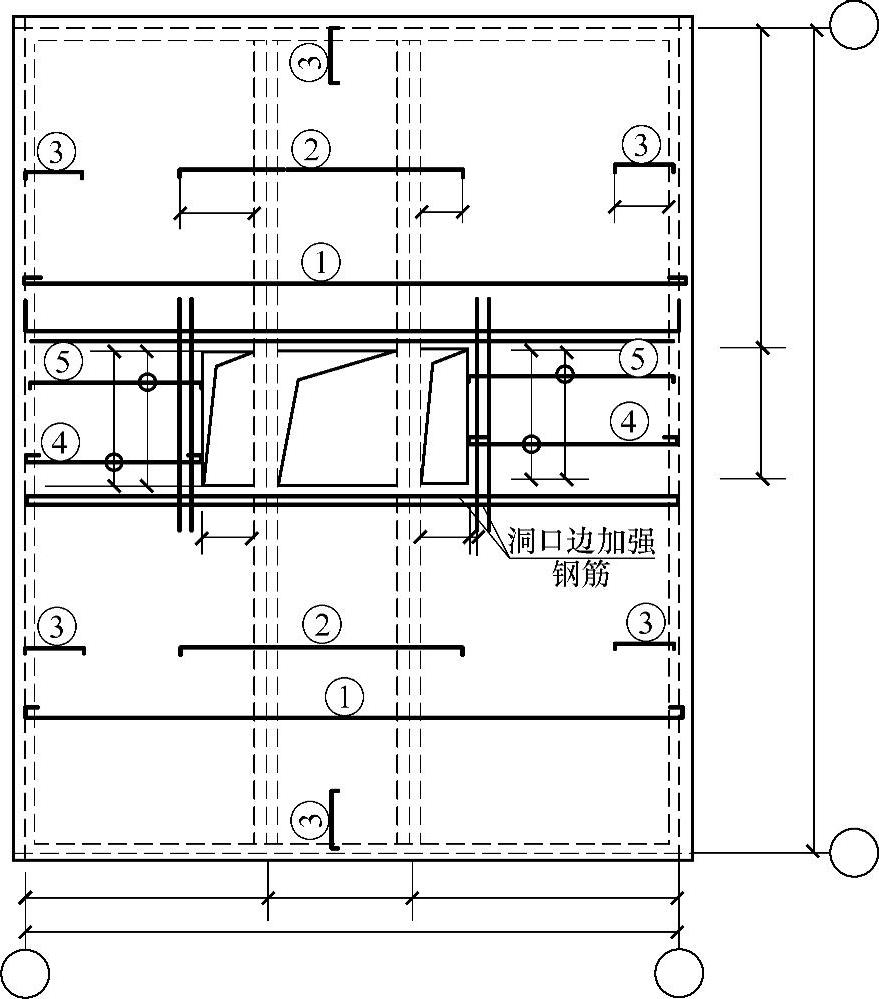

图2-29 楼板配筋较复杂的结构平面图

4）钢筋在梁纵、横断面图中的配置，应按图2-30的方法表示。

图2-30 梁的配筋图

（5）构件配筋中箍筋的长度尺寸，应指箍筋的“里皮”尺寸。弯起钢筋的高度尺寸应指钢筋的“外皮”尺寸（图2-31）。

图2-31 钢箍尺寸标注法

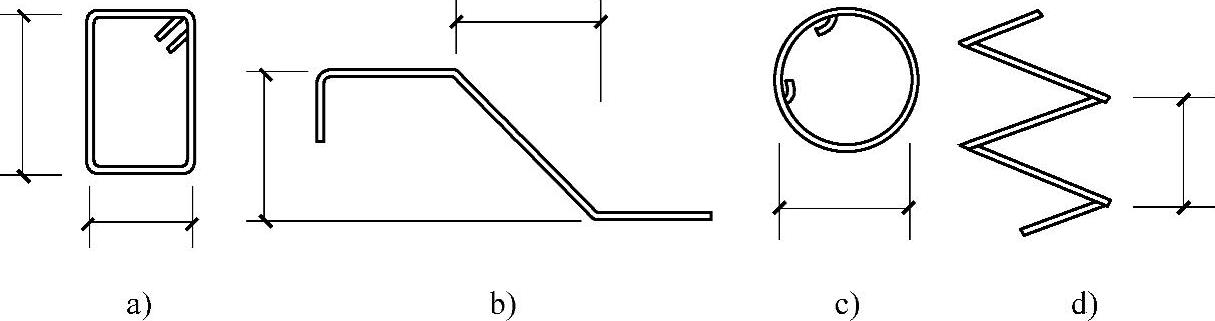

a）箍筋尺寸标注图 b）弯起钢筋尺寸标注图 c）环形钢筋尺寸标注图 d）螺旋钢筋尺寸标注图
