建筑工程识图与预算：直线的三面正投影特性
【摘要】：空间直线与投影面的位置关系有三种：投影面垂直线、投影面平行线、一般位置直线。投影面垂直线的投影特性见表1-2。由于直线AB倾斜于H面、V面和W面，所以其端点A、B到各投影面的距离都不相等，因此一般位置直线的三个投影与投影轴都呈倾斜位置，且不反映实长，也不反映直线对投影面的倾角。
空间直线与投影面的位置关系有三种：投影面垂直线、投影面平行线、一般位置直线。
1.投影面平行线
平行于一个投影面，而倾斜于另两个投影面的直线，称为投影面平行线。投影面平行线分为：
（1）水平线：直线平行于H面，倾斜于V面和W面。
（2）正平线：直线平行于V面，倾斜于H面和W面。
（3）侧平线：直线平行于W面，倾斜于H面和V面。
投影面平行线的投影特性见表1-1。

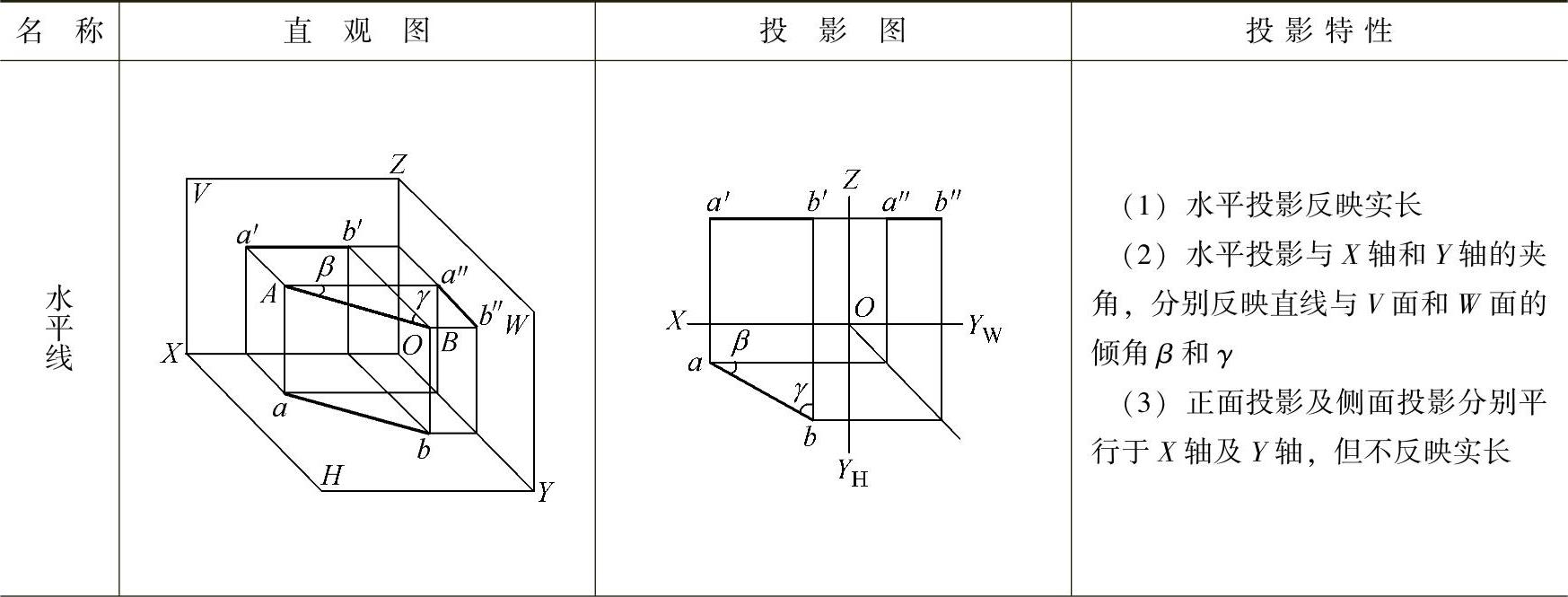

表1－1 投影面平行线的投影特性
（续）
2.投影面垂直线
垂直于一投影面，而平行于另两个投影面的直线，称为投影面垂直线。投影面垂直线分为：
（1）铅垂线：直线垂直于H面，平行于V面和W面。
（2）正垂线：直线垂直于V面，平行于H面和W面。
（3）侧垂线：直线垂直于W面，平行于H面和V面。
投影面垂直线的投影特性见表1-2。

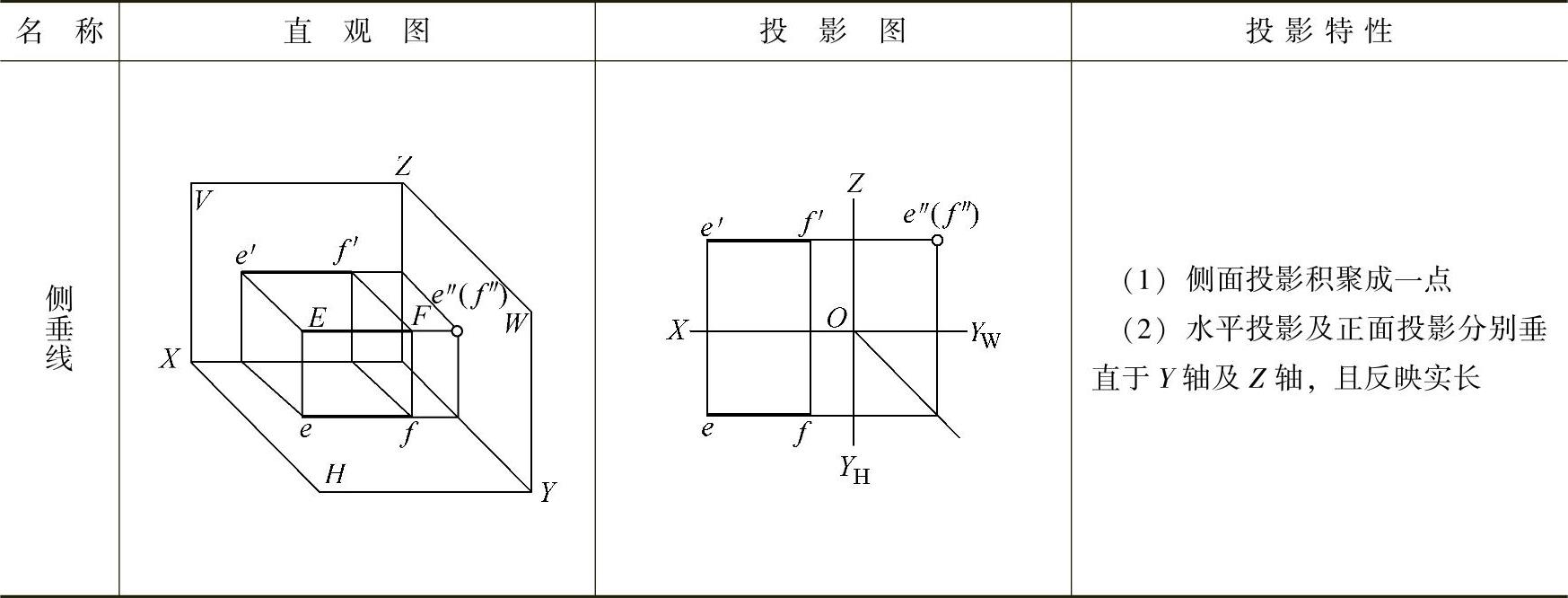

表1－2 投影面垂直线的投影特性
（续）
3.一般位置直线
图1-6为一般位置直线。由于直线AB倾斜于H面、V面和W面，所以其端点A、B到各投影面的距离都不相等，因此一般位置直线的三个投影与投影轴都呈倾斜位置，且不反映实长，也不反映直线对投影面的倾角。

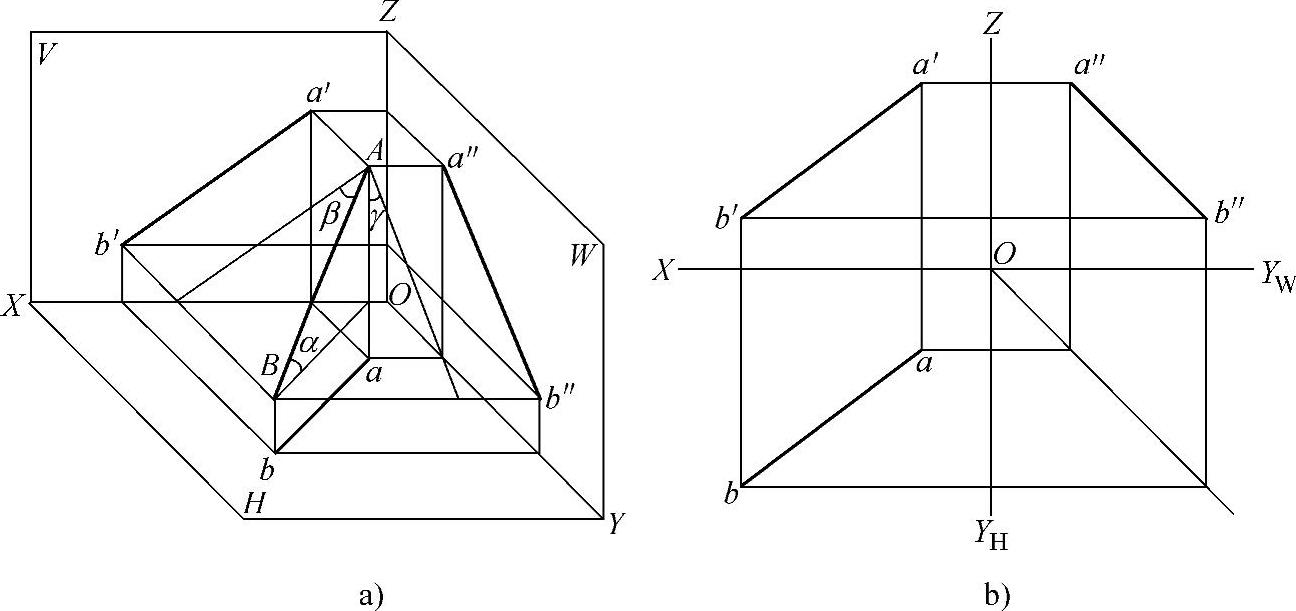

图1-6 一般位置直线的投影
a）直观图 b）投影图
