建筑设备质量监控系统的细节执行者

2023-09-27 理论教育版权反馈

【摘要】：2）按监控点表要求，检查冷冻和冷却系统的温、湿度传感器，电动阀、风阀、压差开关等设备的位置，接线是否正确和输入/输出信号类型、量程应和设置相一致。电梯和自动扶梯系统工程中央管理工作站与操作分站工程2.监理验收验收标准建筑设备监控系统的验收标准，见表9-8。3）设备材料进场检验记录和设备开箱检验记录。6）系统检测记录。

1.监理巡视与检查

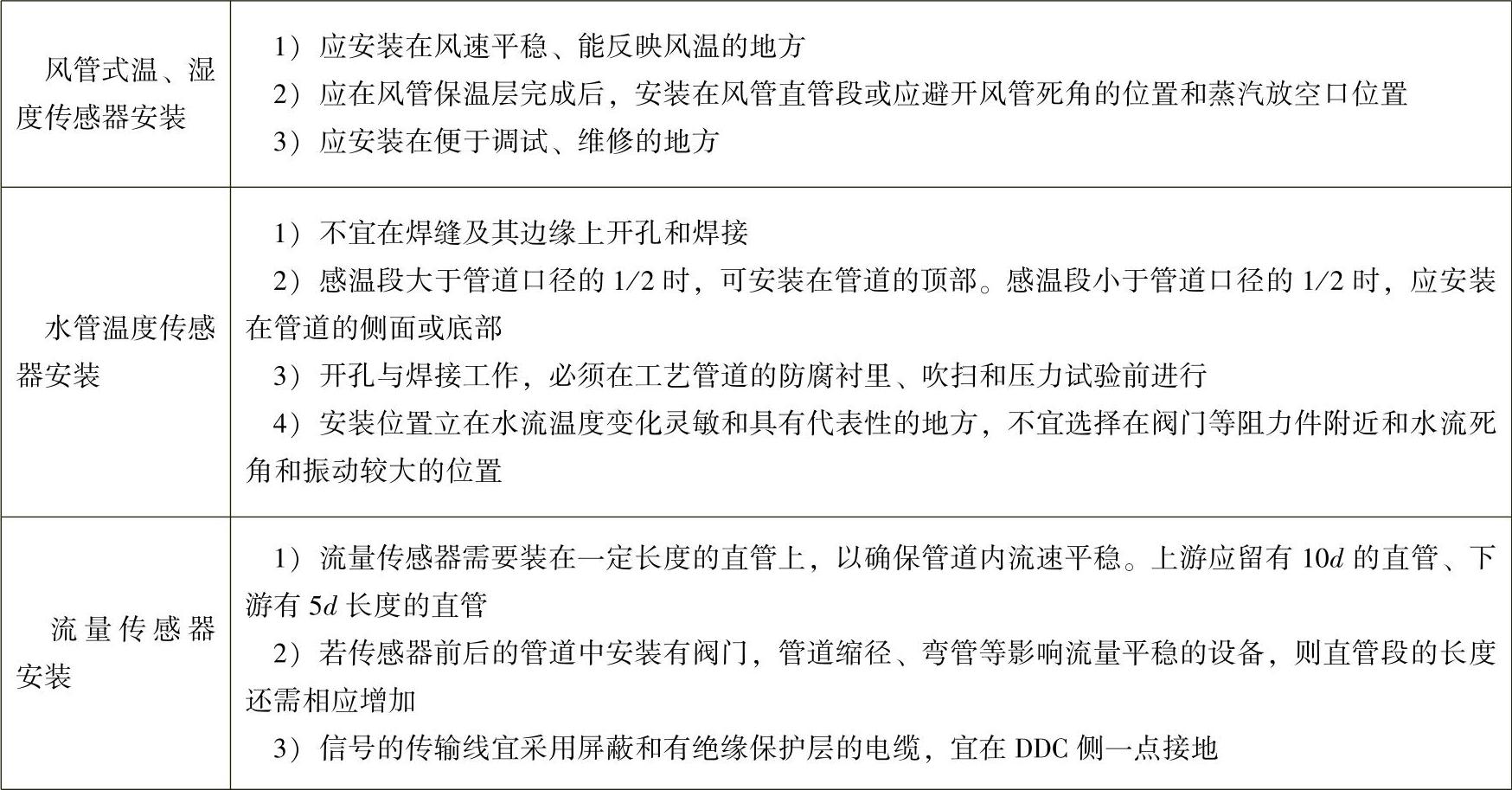

（1）空调与通风系统工程

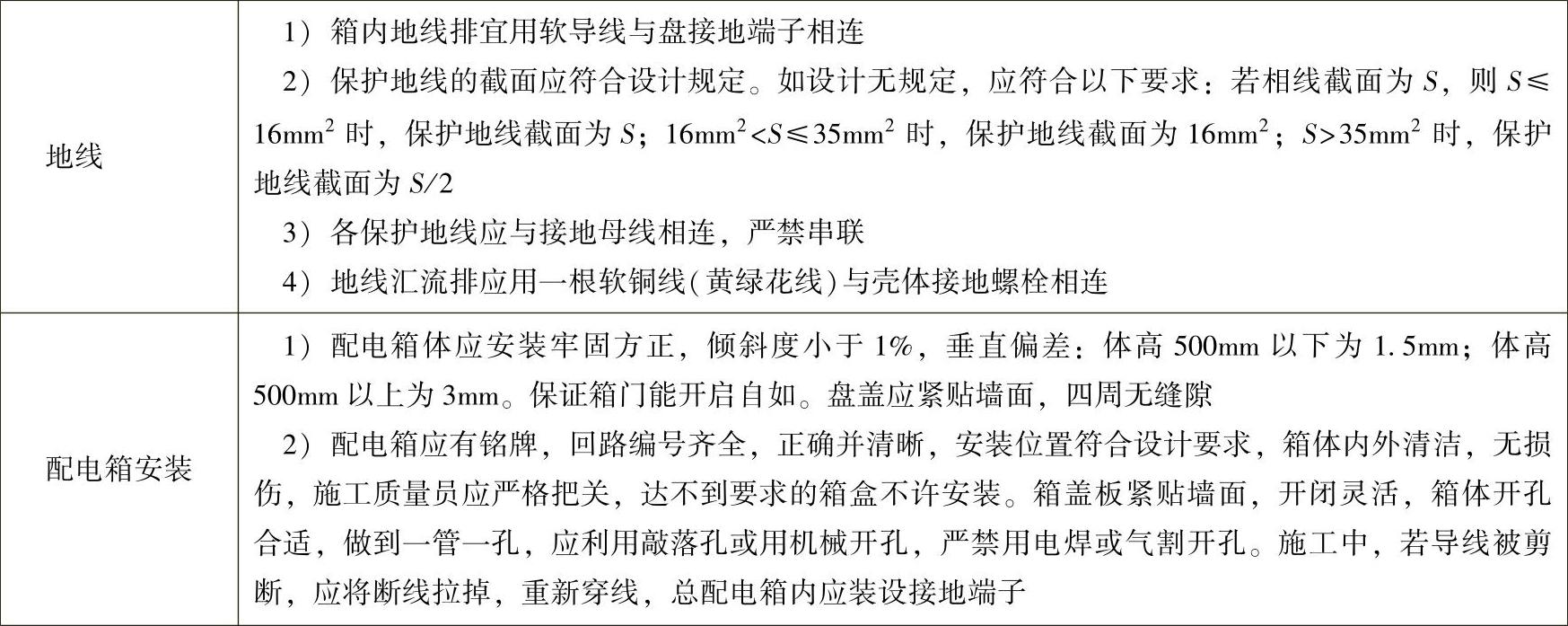

（2）变配电系统工程

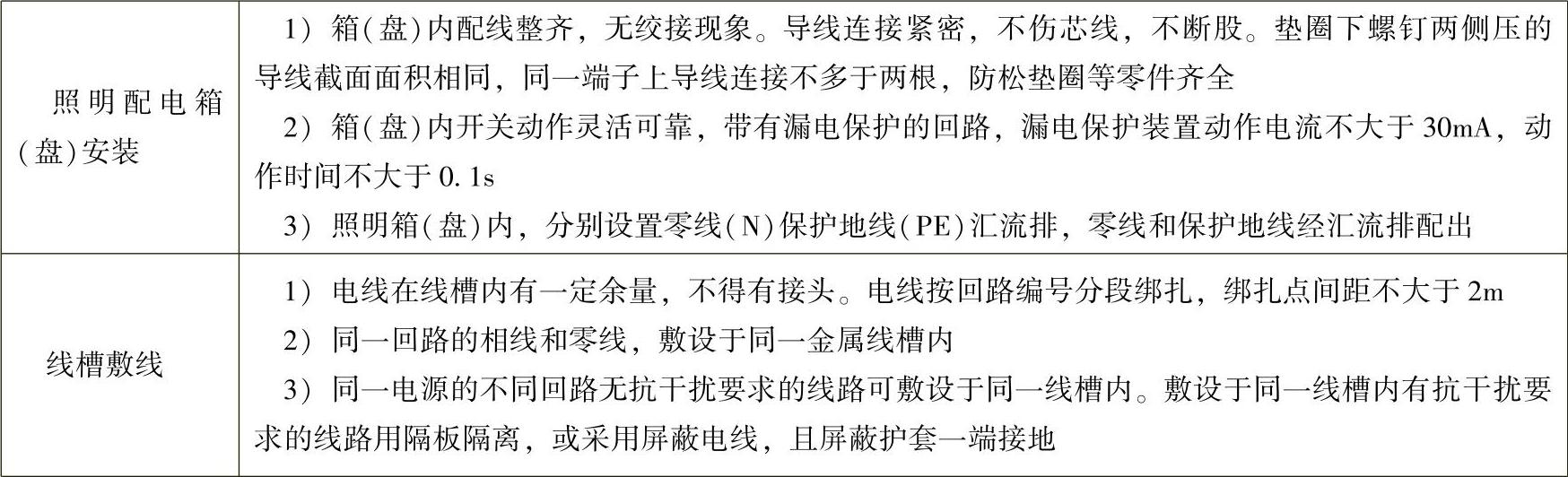

（3）照明系统工程

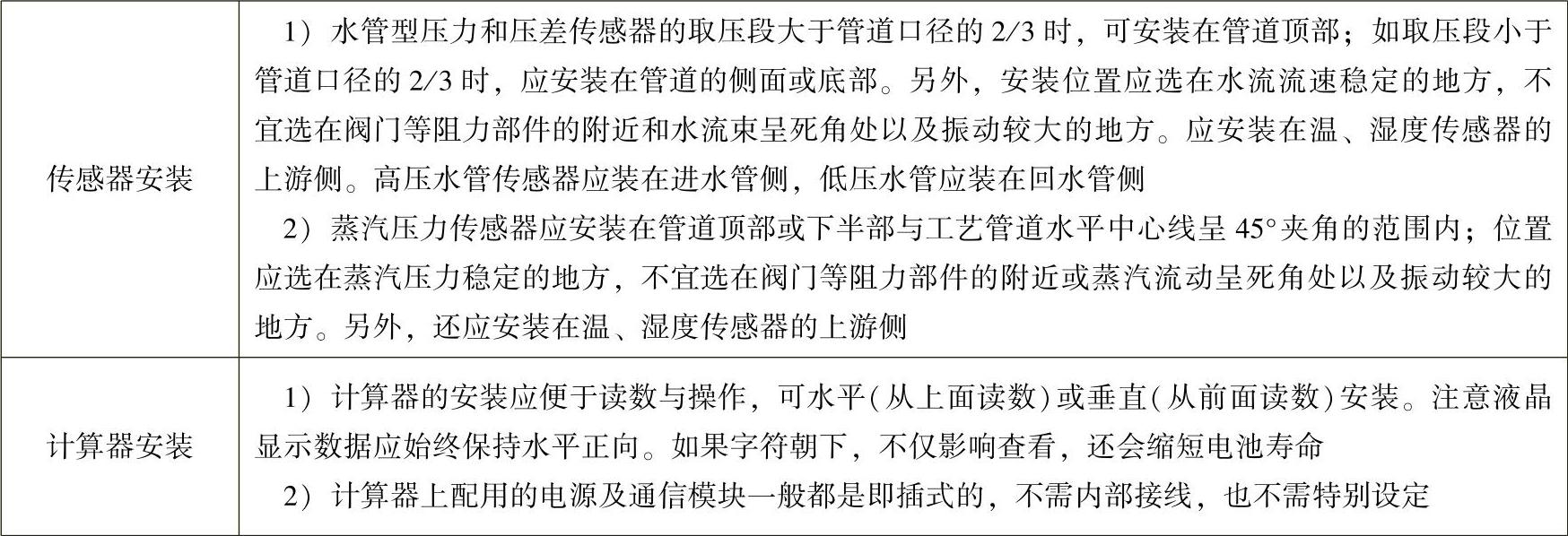

（4）给排水系统工程

1）管道要按设计标准坡度进行施工，坡度应均匀，不准倒坡，房屋出口处的管道坡度要适当增大。排水栓、地漏的安装要平整、牢固，并要低于排水表面，没有渗漏现象；排水栓要低于盆、槽的底面2mm，低于地平面5mm；地漏必须低于安装处排水表面5mm。

2）管道安装完毕，要及时做好室内给水、排水管道的通水试验和通球试验，不可遗漏任何一副管道。

（5）热源和热交换系统工程

（6）冷冻和冷却系统工程

1）检查冷冻和冷却系统的控制柜的全部电气元器件有无损坏，内部与外部接线是否正确无误，或提供生产出厂合格证。严防强电电源串入DDC，直流弱电地与交流强电地应分开。

2）按监控点表要求，检查冷冻和冷却系统的温、湿度传感器，电动阀、风阀、压差开关等设备的位置，接线是否正确和输入/输出信号类型、量程应和设置相一致。

3）按设计和产品技术说明规定，模拟冷却水温度的变化，确认冷却水温度旁通控制和冷却塔高、低速控制的功能，并检查旁通阀动作方向是否正确。

（7）电梯和自动扶梯系统工程

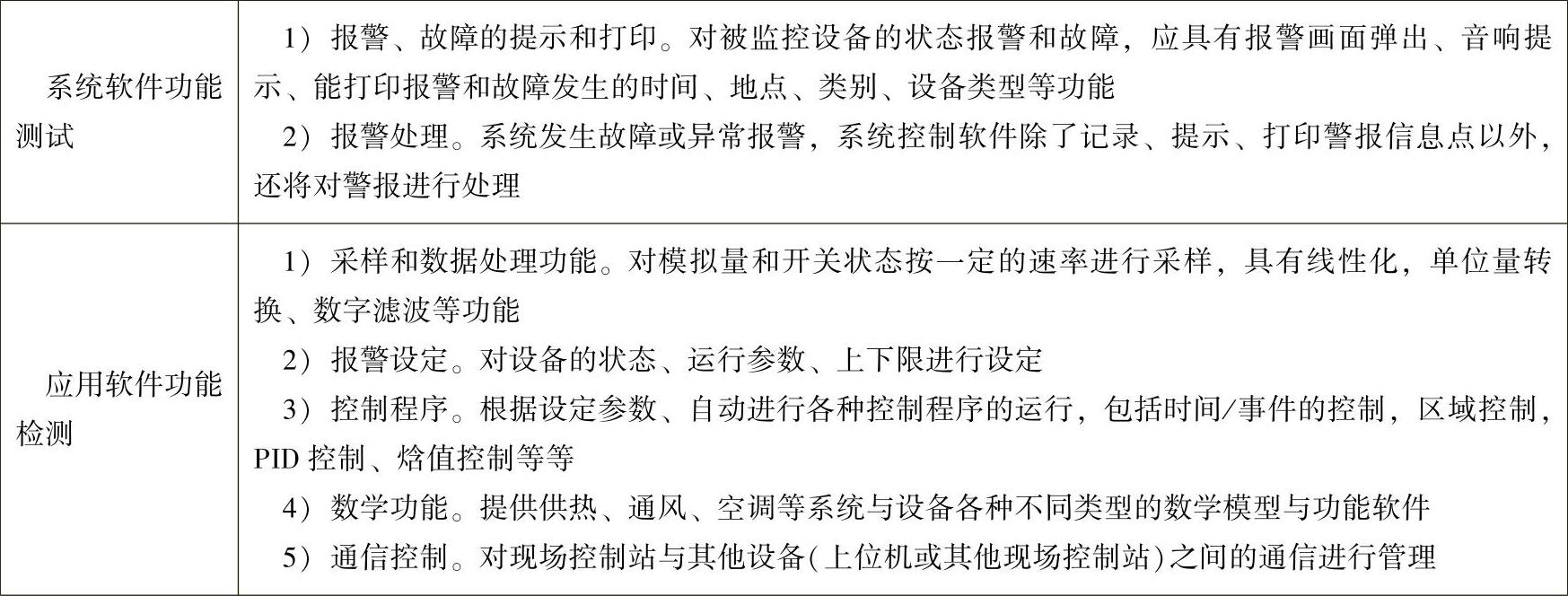

（8）中央管理工作站与操作分站工程

2.监理验收

（1）验收标准

建筑设备监控系统的验收标准，见表9-8。

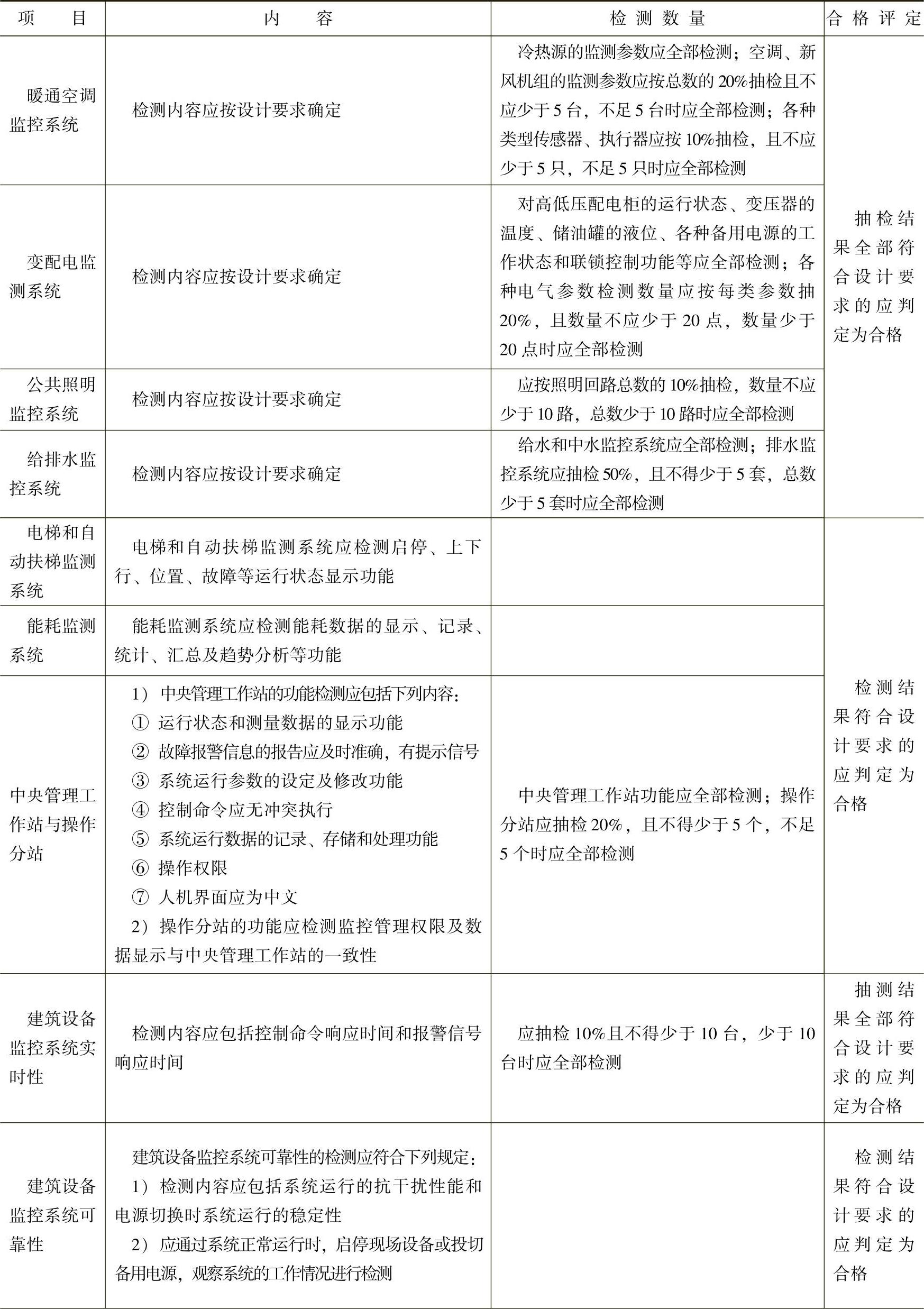

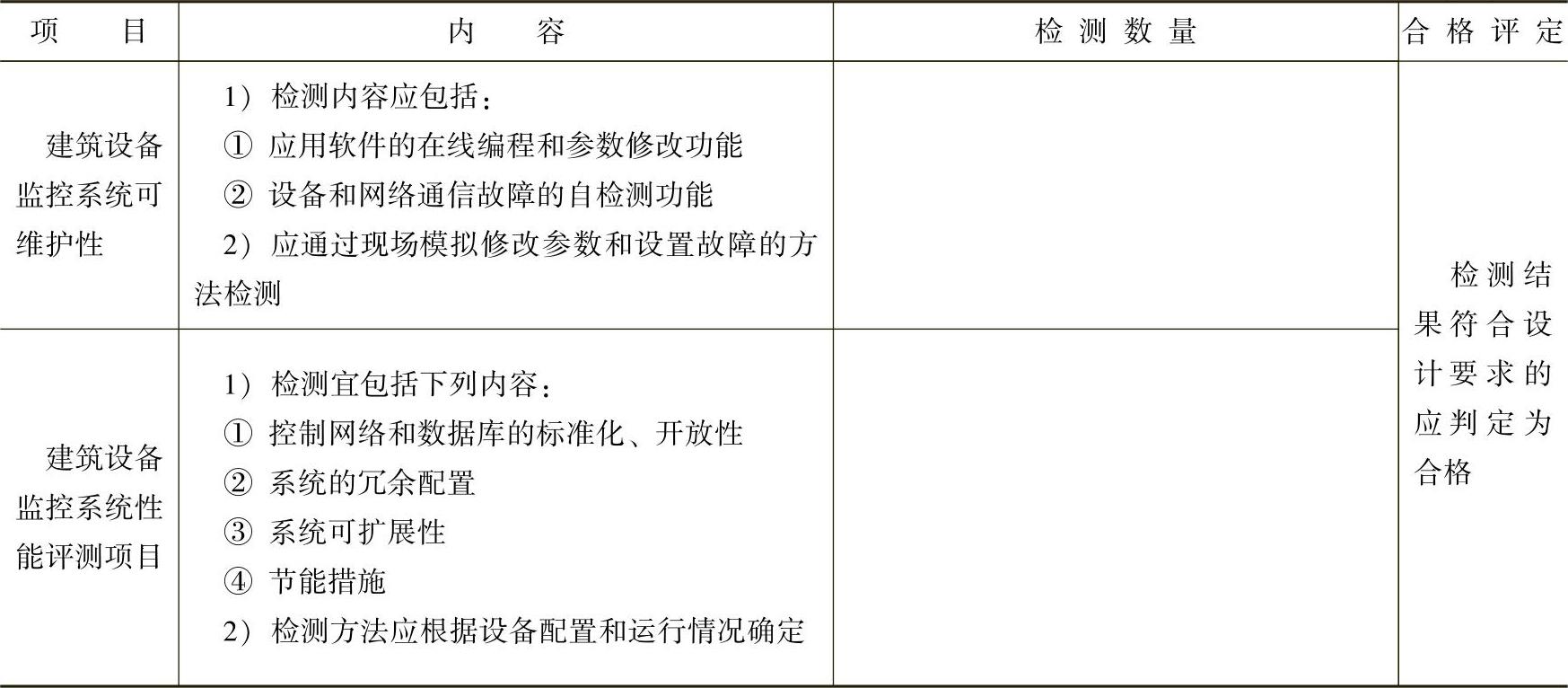

表9-8 建筑监控设备系统的验收标准

（续）

（2）验收资料

1）竣工图纸。

2）设计变更记录和工程洽商记录。

3）设备材料进场检验记录和设备开箱检验记录。

4）分项工程质量验收记录。

5）试运行记录。

6）系统检测记录。

7）培训记录和培训资料。

8）中央管理工作站软件的安装手册、使用和维护手册。

9）控制器箱内接线图。
