1.监理巡视与检查

电缆敷设应符合以下规定：

1）在三相四线制系统中使用的电力电缆，不应采用三芯电缆另加一根单芯电缆或导线，以电缆金属护套等作中性线等方式。在三相系统中，不得将三芯电缆中的一芯接地运行。

2）三相系统中使用的单芯电缆应组成紧贴的正三角形排列（充油电缆及水底电缆可除外），并且每隔1m应用绑带扎牢。并联运行的电力电缆，其长度应相等。

3）电缆敷设时，电缆应从盘的上端引出，应当避免电缆在支架上及地面摩擦拖拉。电缆上不得有未消除的机械损伤（例如铠装压扁、电缆绞拧、护层折裂等）。

4）油浸纸绝缘电力电缆在切断后应将端头立即铅封；塑料绝缘电力电缆，也应有可靠的防潮封端。充油电缆在切断后应符合下列要求：

①在任何情况下，充油电缆的任一段均应设有压力油箱，以保持油压。

②连接油管路时应排除管内空气，并采用充油连接。

③充油电缆的切断处应当高于邻近两侧的电缆，避免电缆内进气。

④切断电源时应防止金属屑及污物侵入电缆。

5）电力电缆接头盒的布置应符合下列要求：

①并列敷设电缆的接头盒的位置应相互错开。

②电缆明敷时的接头盒，应用托板（例如石棉板等）托置，并用耐电弧隔板与其他电缆隔开，托板及隔板应伸出接头两端的长度各不小于0.6m。

③直埋电缆接头盒外面应有防止机械损伤的保护盒（环氧树脂接头盒除外）。位于冻土层的保护盒，盒内应注以沥青，以防水分进入盒内因冻胀而损坏电缆接头。

6）电缆敷设时，不应交叉，电缆应排列整齐，加以固定，并及时装设标志牌。标志牌的装设应符合下列要求：

①在下列部位，电缆上应装设标志牌：电缆终端头、电缆中间接头处；隧道及竖井的两端；人井内。

②标志牌上应注明线路编号（当设计无编号时，则应写明电缆型号、规格及起止地点）；并联使用的电缆应有顺序号；字迹应清晰，且不易脱落。

③标志牌的规格应统一；标志牌应能防腐，且挂装应牢固。

7）电缆固定时应符合下列要求：

①在下列地方应将电缆加以固定：

a.垂直敷设或超过45°倾斜敷设的电缆，在每个支架上。

b.水平敷设的电缆，在电缆首末两端及转弯、电缆接头两端处。

②充油电缆的固定应符合设计要求。

③电缆夹具的形式应统一。

④使用于交流的单芯电缆或分相铅套电缆在分相后的固定，其夹具的所有铁件不应构成闭合磁路。

⑤裸铅（铝）套电缆的固定处，应加软垫保护。

2.监理验收

（1）验收标准

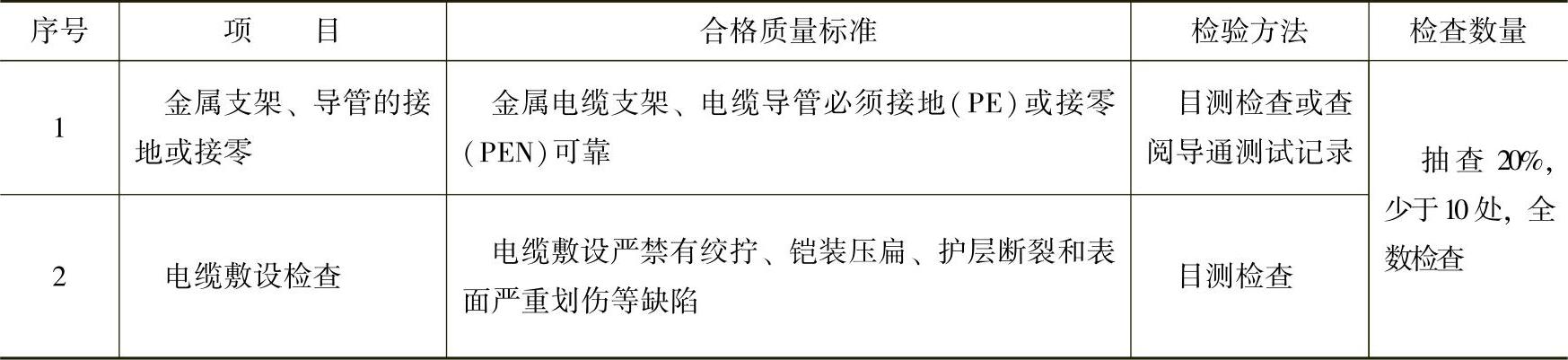

1）电缆敷设施工质量主控项目检验应符合表8-8的规定。

表8-8 电缆敷设施工质量主控项目检验

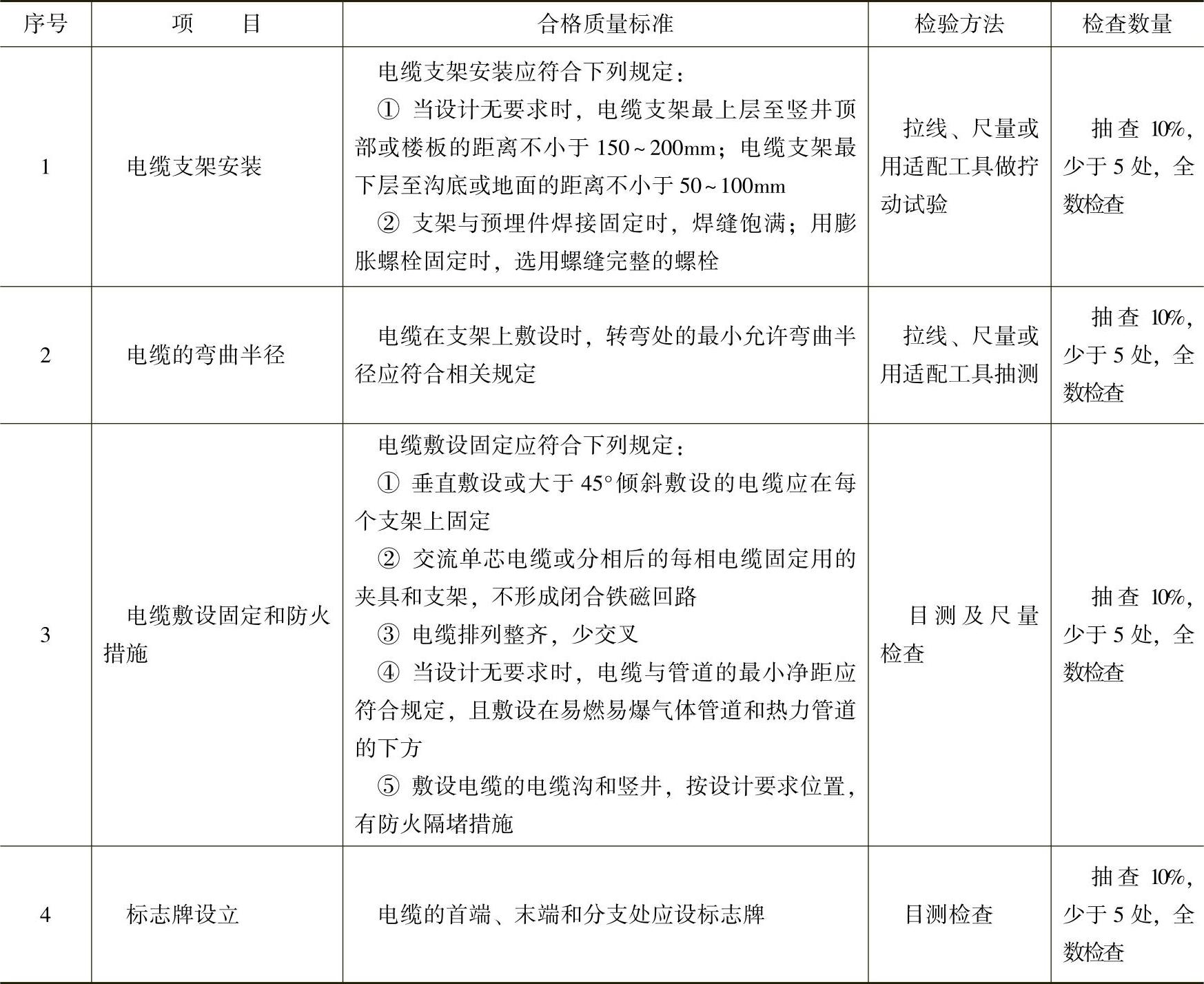

2）电缆敷设施工质量一般项目检验应符合表8-9的规定。

表8-9 电缆敷设施工质量一般项目检验

（2）验收资料

1）产品合格证和出厂试验报告。

2）电缆绝缘电阻测量、直流耐压试验，泄漏电流测试与相位检查报告。

3）隐蔽工程验收记录。

4）直埋电缆输电线路敷设位置图，电缆实际敷设长度清单。
