1.监理巡视与检查

1）室内采暖系统的饱和蒸汽压力应不大于0.7MPa，热水温度应不超过130℃，常用管材及管件有焊接钢管、镀锌钢管、铜管、塑料管与复合管，其规格、型号应符合设计要求，并应有出厂合格证，外观检查合格。

2）补偿器规格、型号应符合设计要求，应有出厂合格证，外观检查合格。

3）平衡阀、调节阀、蒸汽减压阀、截止阀、安全阀、热量表、压力表、疏水器、除污器和过滤器等的型号、规格、公称压力应符合设计要求，并应有产品合格证和安装使用说明书。实行生产许可证和安全认证制度的产品，应有许可证编号和安全认证标志，并且外观检查合格。

4）制作支架的型钢、焊条、油漆、保温材料及接口填料等，应符合设计要求，有产品合格证。

2.监理验收

（1）验收标准

1）室内采暖系统的管道及配件安装施工质量主控项目检验应符合表7-25的规定。

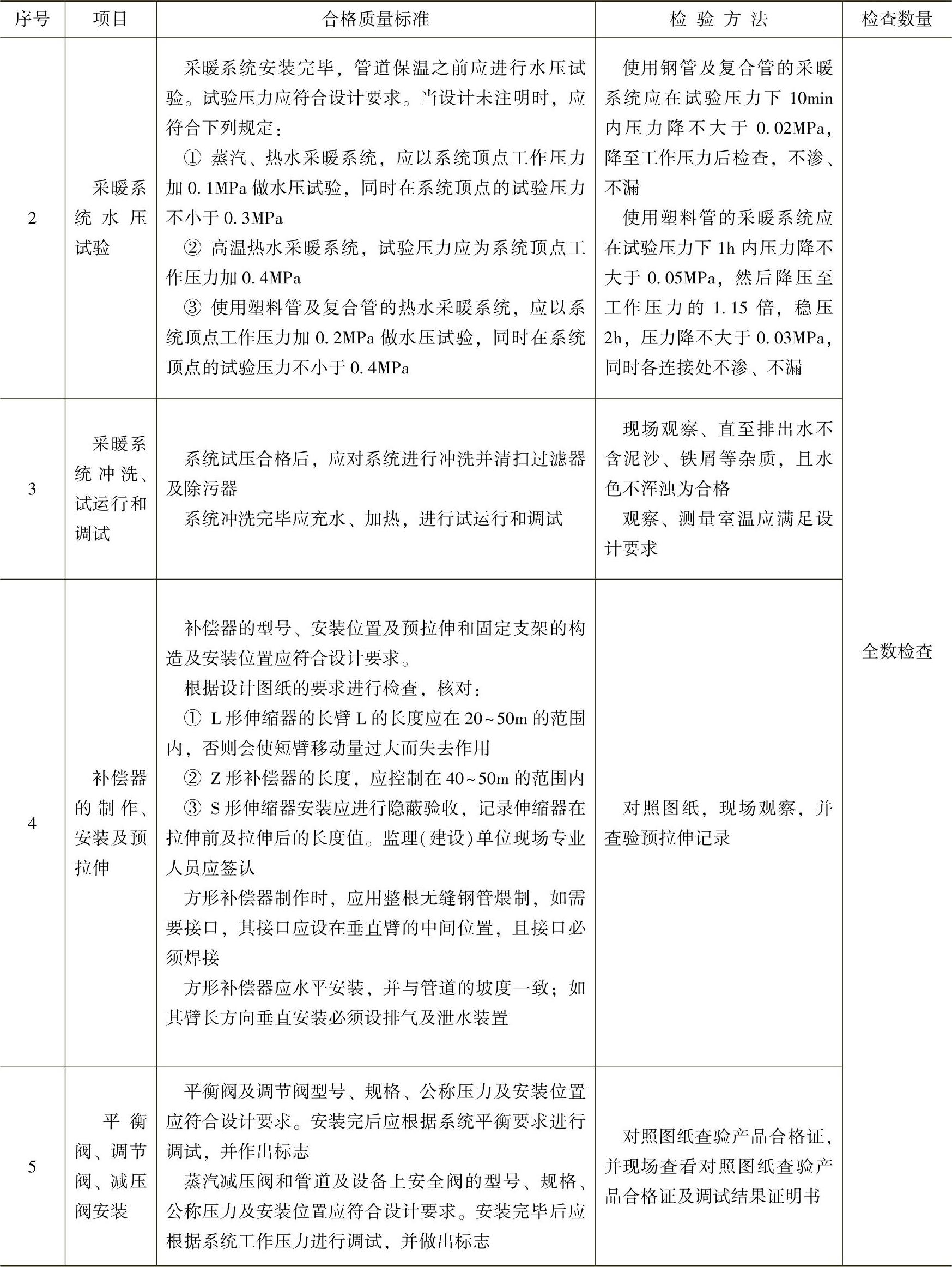

表7-25 室内采暖系统的管道及配件安装施工质量主控项目检验

（续）

2）室内采暖系统的管道及配件安装施工质量一般项目检验应符合表7-26的规定。

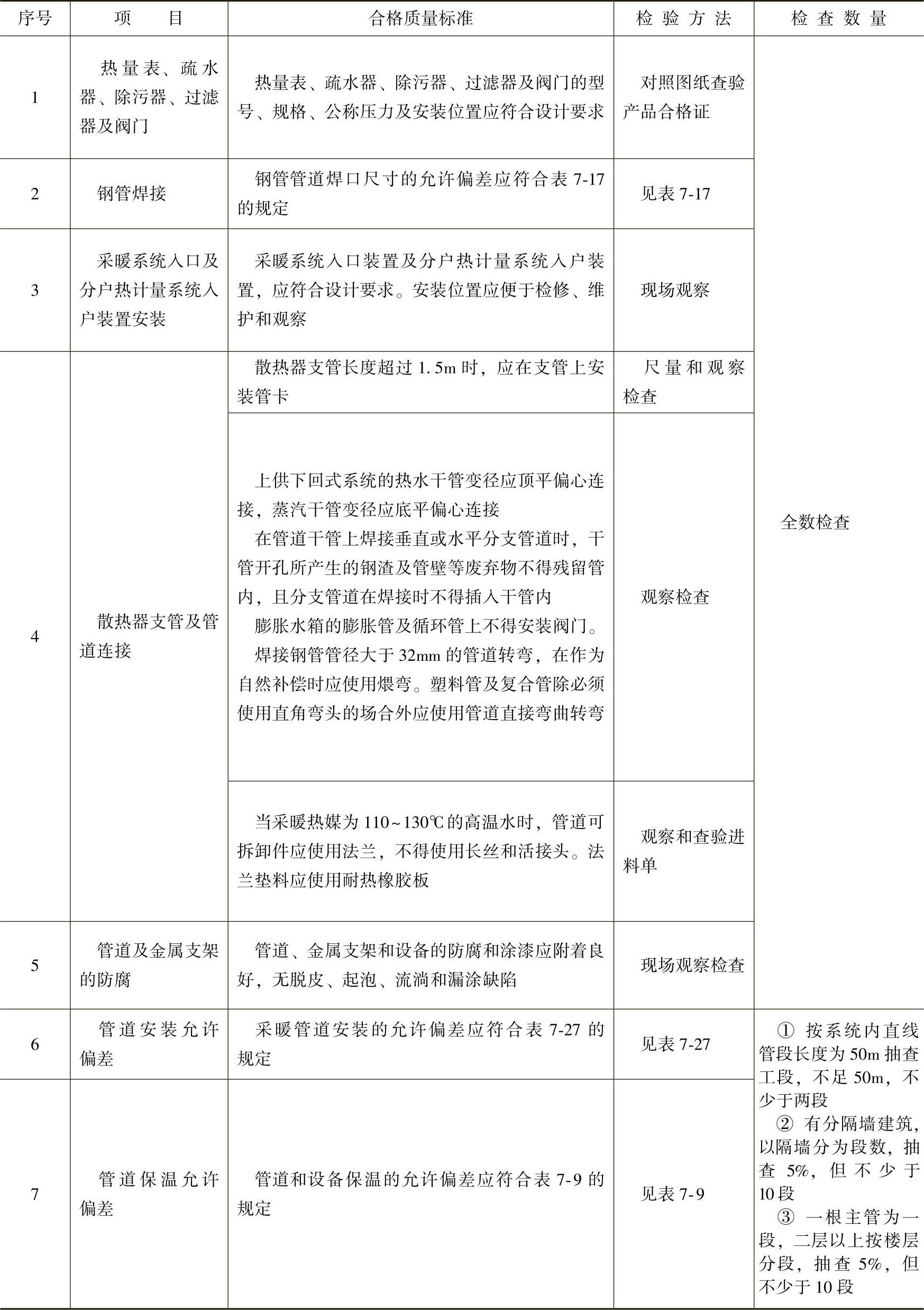

表7-26 室内采暖系统的管道及配件安装施工质量一般项目检验

表7-27 采暖管道安装的允许偏差和检验方法

注：D_max，Dmin分别为管子最大外径及最小外径。

（2）验收资料

1）材料出厂合格证。

2）设备出厂合格证。

3）阀门试压记录。

4）散热设备安装前水压试验记录。

5）管道系统水压试验记录。

6）管道吹洗记录。

7）隐蔽工程记录。
