雨水管道及配件安装质量监理指南

2023-09-27 理论教育版权反馈

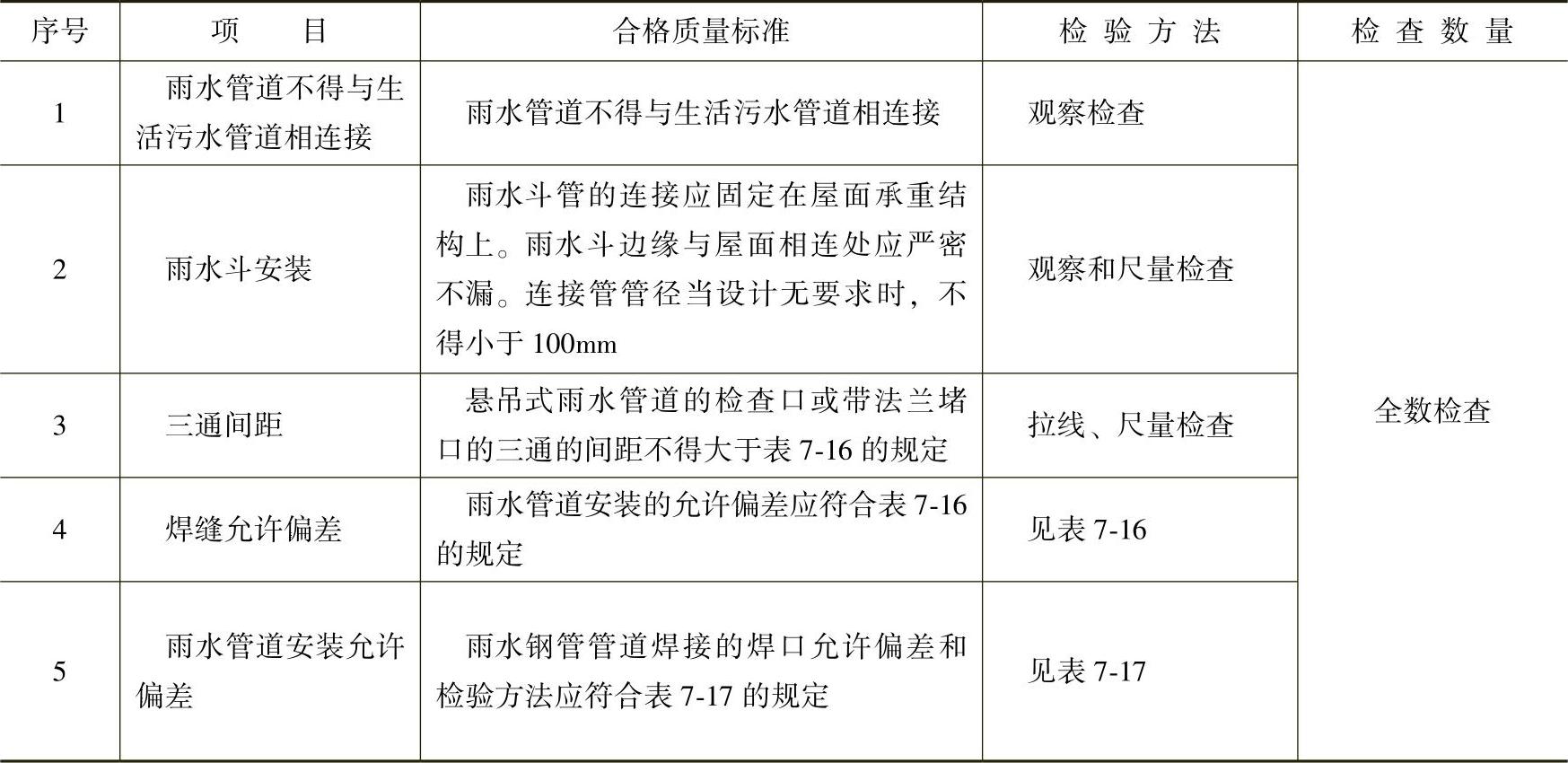

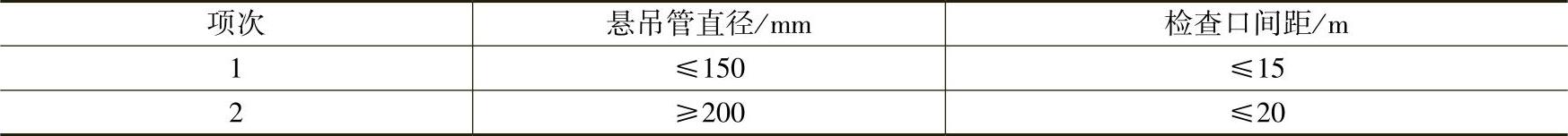

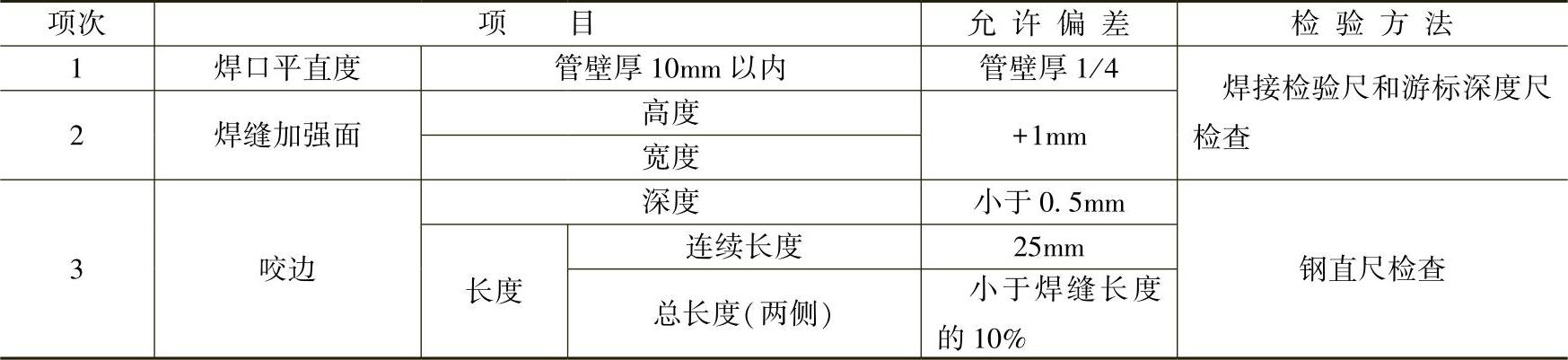

【摘要】：若两管相差超过小管径15%，应加工异径短管焊接。5）不得开口焊接支管，焊口不得安装在支、吊架位置上。表7-14 雨水管道及配件安装施工质量主控项目检验2）雨水管道及配件安装施工质量一般项目检验应符合表7-15的规定。表7-15 雨水管道及配件安装施工质量一般项目检验表7-16 悬吊管检查口间距表7-17 钢管管道焊口允许偏差和检验方法验收资料参照细节“排水管道及配件安装”部分。

1.监理巡视与检查

1）在焊接前，管道应清除接口处的浮锈、污垢及油脂。

2）当壁厚≤4mm，直径≤50mm时应采用气焊；当壁厚≥4.5mm，直径≥70mm时应采用电焊。

3）不同管径的管道焊接，连接时如两管径相差不超过小管径的15%，可将大管端部缩口与小管对焊。若两管相差超过小管径15%，应加工异径短管焊接。

4）管材壁厚在5mm以上者，应对管端焊口部位铲坡口，若用气焊加工管道坡口，应当除去坡口表面的氧化皮，并将影响焊接质量的凹凸不平处打磨平整。

5）不得开口焊接支管，焊口不得安装在支、吊架位置上。

6）管道穿墙处不得有接口（螺纹接或焊接），管道穿过伸缩缝处应有防冻措施。

7）碳素钢管开口焊接时应错开焊缝，并使焊缝朝向易观察和维修的方向上。

8）焊接时先定位焊三点以上，然后检查预留口位置、方向、变径等无误后，找直、找正，再焊接，坚固卡件，拆掉临时固定件。

2.监理验收

（1）验收标准

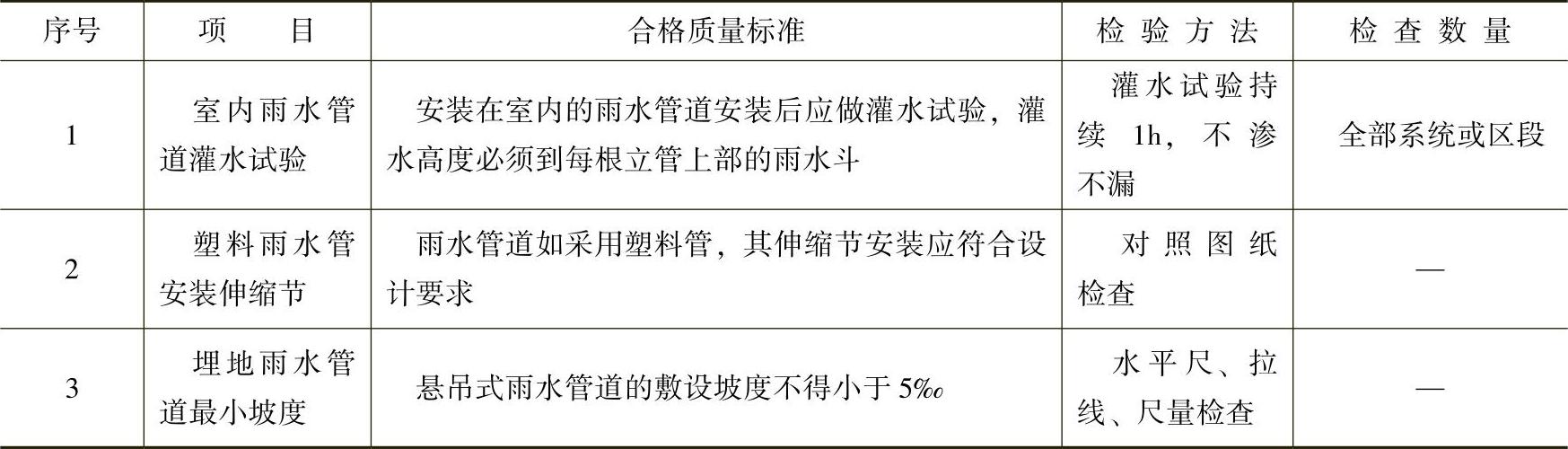

1）雨水管道及配件安装施工质量主控项目检验应符合表7-14的规定。
