胶合木结构质量监理成果

2023-09-27 理论教育版权反馈

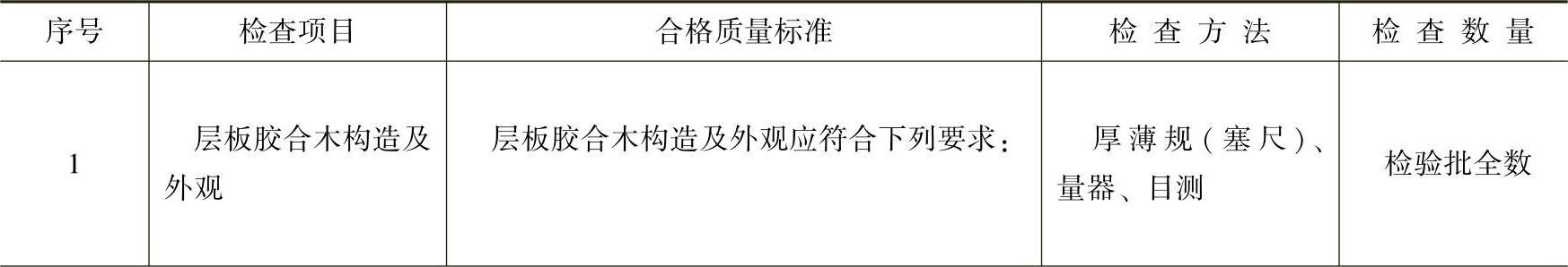

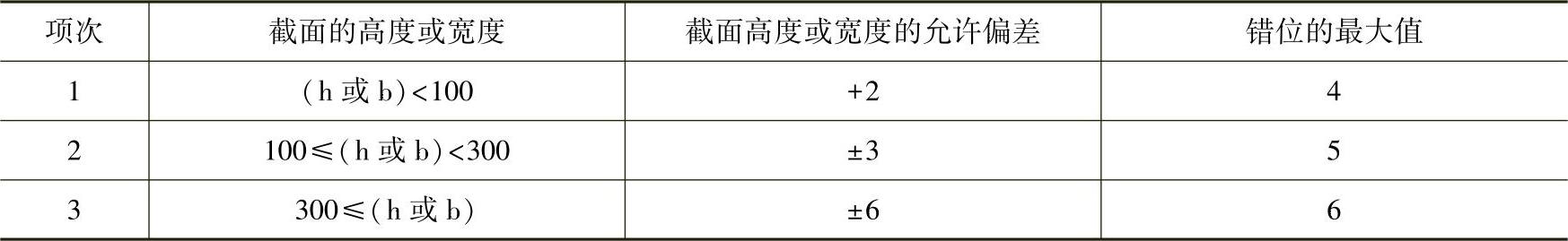

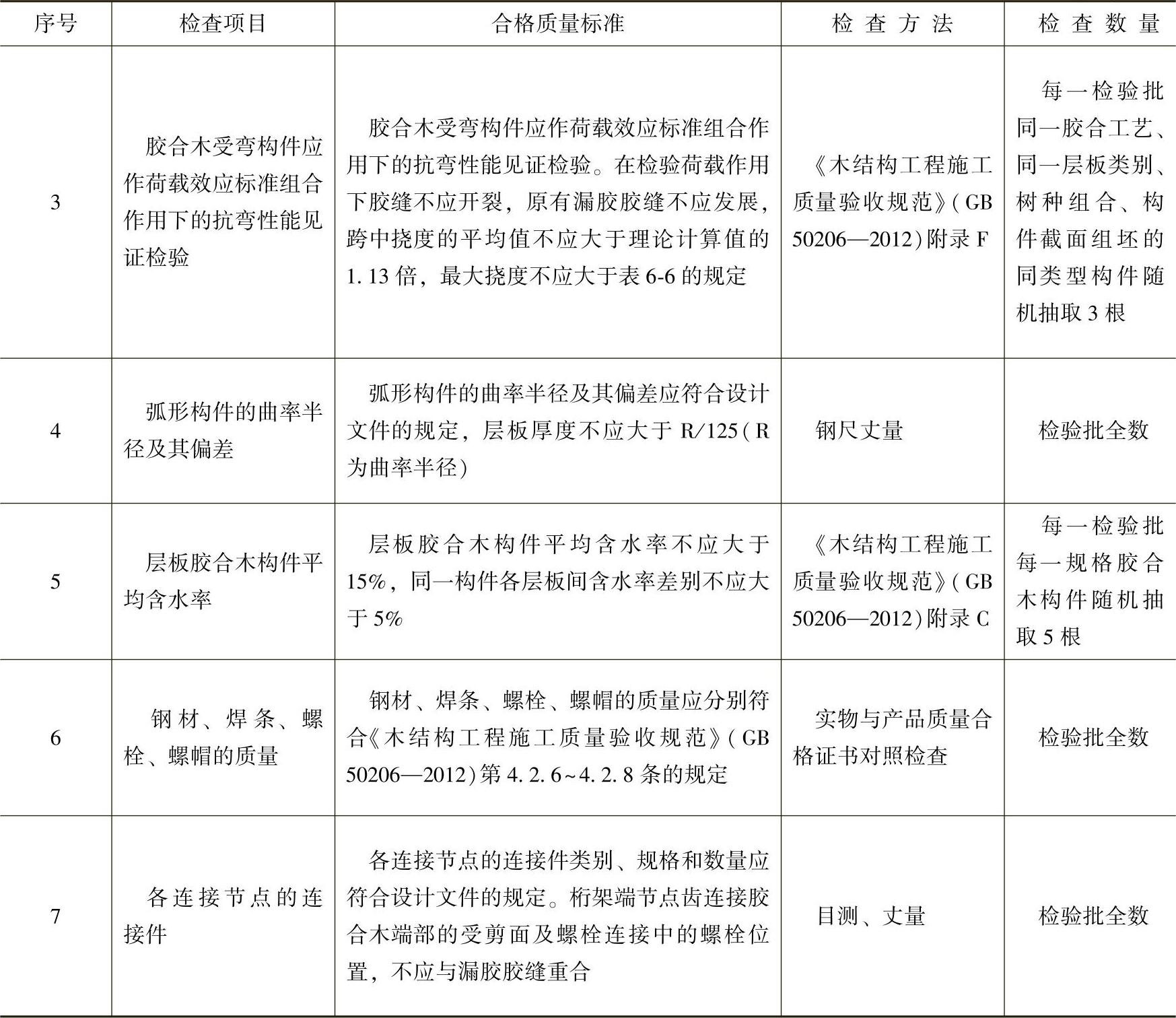

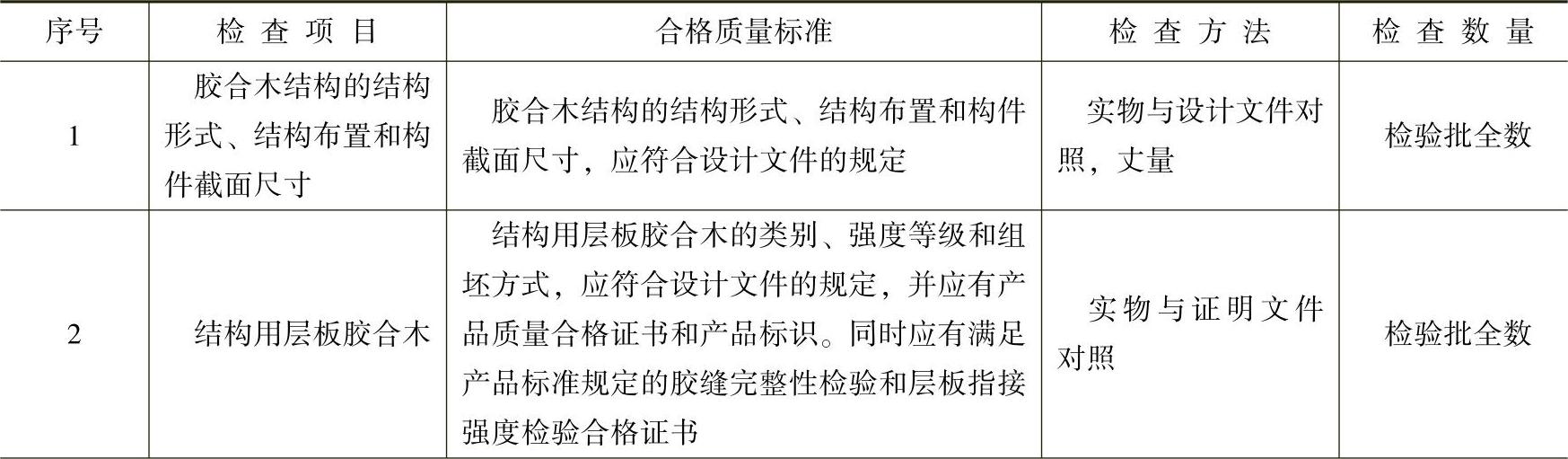

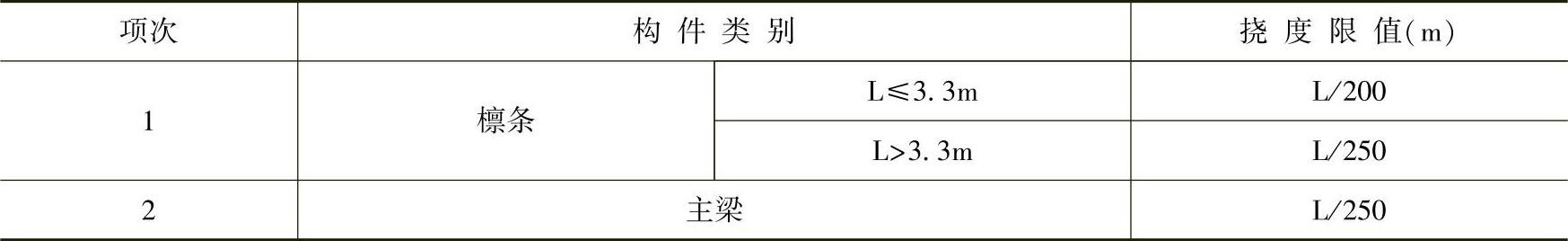

【摘要】：易于胶合的木材及不需进行化学药剂处理的木材，应在刨光后24h内胶合。胶合时木板温度不应低于15℃。在养护完全结束前，胶合构件不应受力或置于温度在15℃以下的环境中。表6-5 胶合木结构的施工质量主控项目检验（续）表6-6 荷载效应标准组合作用下受弯木构件的挠度限值注：L为受弯构件的跨度。胶合木结构的施工质量一般项目检验标准应符合表6-7的规定。

1.施工过程中监理控制

（1）层板坯料应在纵向接长和表面加工之前，窑干或气干至8%～15%的含水率。

（2）指接的间距应按层板的受力情况，分别规定如下：

1）受拉构件：当构件应力达到或超过设计值的75%时，相邻层板之间的距离应为150mm。

2）受弯构件的受拉区：在构件1/8高度的受拉外层再加一块层板的范围之内，相邻层板之间的指接间距应为150mm。

3）受拉构件或受弯构件的受拉区1/10高度内，层板自身的指接间距不应小于1800mm。

4）需提前修补后出厂的构件受拉区最外层和相邻的内层，距修补块端头的每一侧小于150mm的范围内，均不允许有指接接头。

（3）木板应用指接胶合接长至设计要求的长度，经过养护后刨光。

落叶松、花旗松等不易胶合的木材及需化学药剂处理的木材，应在刨光后6h内胶合。

易于胶合的木材及不需进行化学药剂处理的木材，应在刨光后24h内胶合。

（4）木板胶合前应清除灰尘、污垢及渗出的胶液和化学处理药剂，但不得用砂纸打磨。两块木板的胶合面均应均匀涂胶，用胶量不得少于350g/m²，若采用高频电干燥，不得少于200g/m²。指接应双面涂胶。

（5）胶合时木板含水率，对于不需用化学药剂处理的木材应控制在8%到15%之间，对于需用化学药剂处理的木材应在11%到18%之间。各层木板之间及指接木板之间的含水率差别不应超过4%。
