钢结构安装的质量监理-监理员成果
【摘要】：表3-67 多层及高层钢结构安装工程施工质量一般项目检验（续）③各项允许偏差应符合表3-68～表3-72的规定。表3-77 中拼单元的允许偏差表3-78 钢网架结构安装的允许偏差注：1）L为纵向、横向长度。②钢结构工程竣工图及相关文件。⑤有关观感质量检验项目检查记录。⑦钢结构单项结构安装分项工程检验批质量验收记录。⑨重大质量、技术问题实施方案及验收记录。

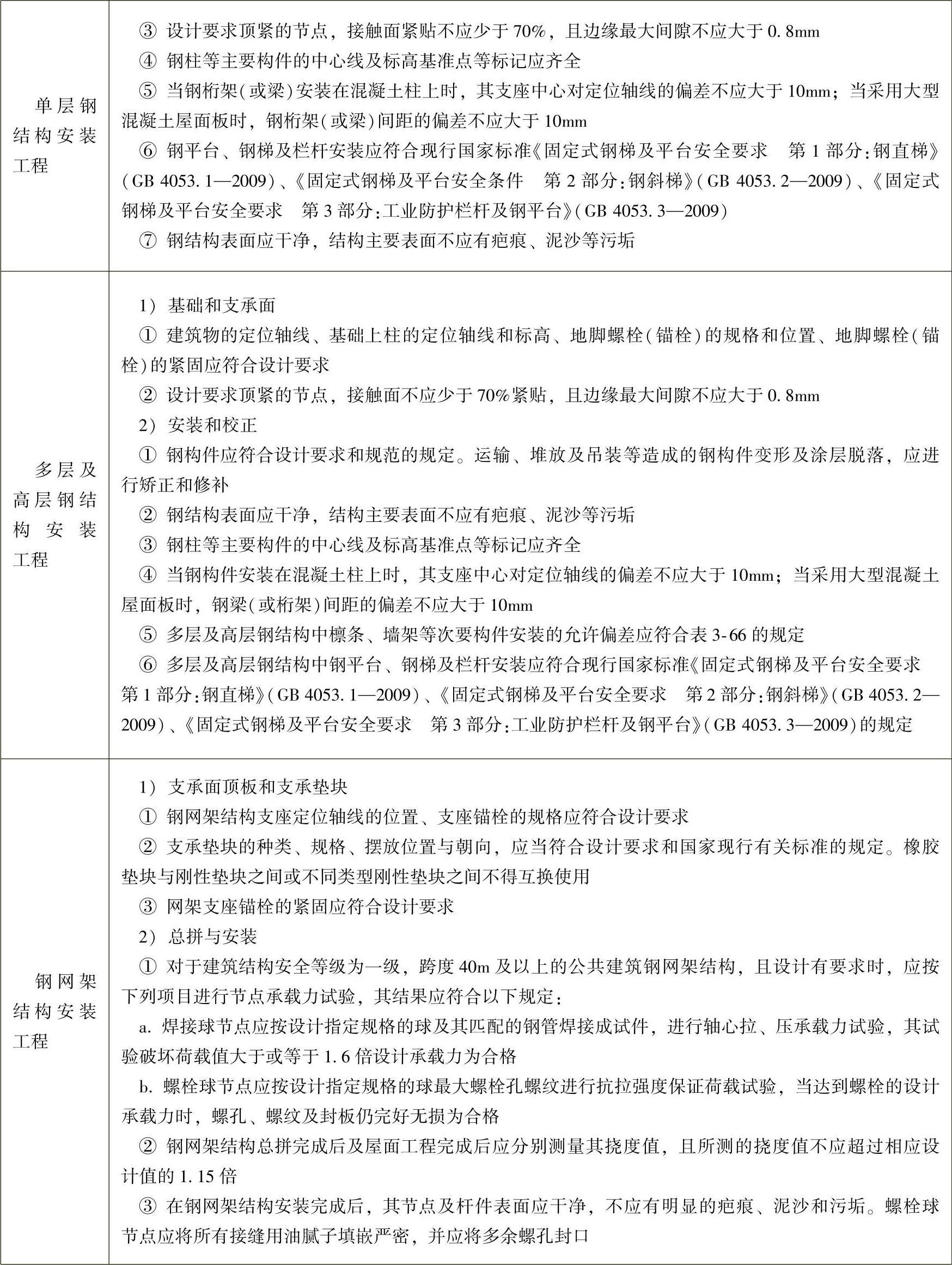

1.监理巡视与检查
（续）
2.监理验收
（1）单层钢结构安装工程
1）验收标准
①单层钢结构安装工程施工质量主控项目检验应符合表3-53的规定。

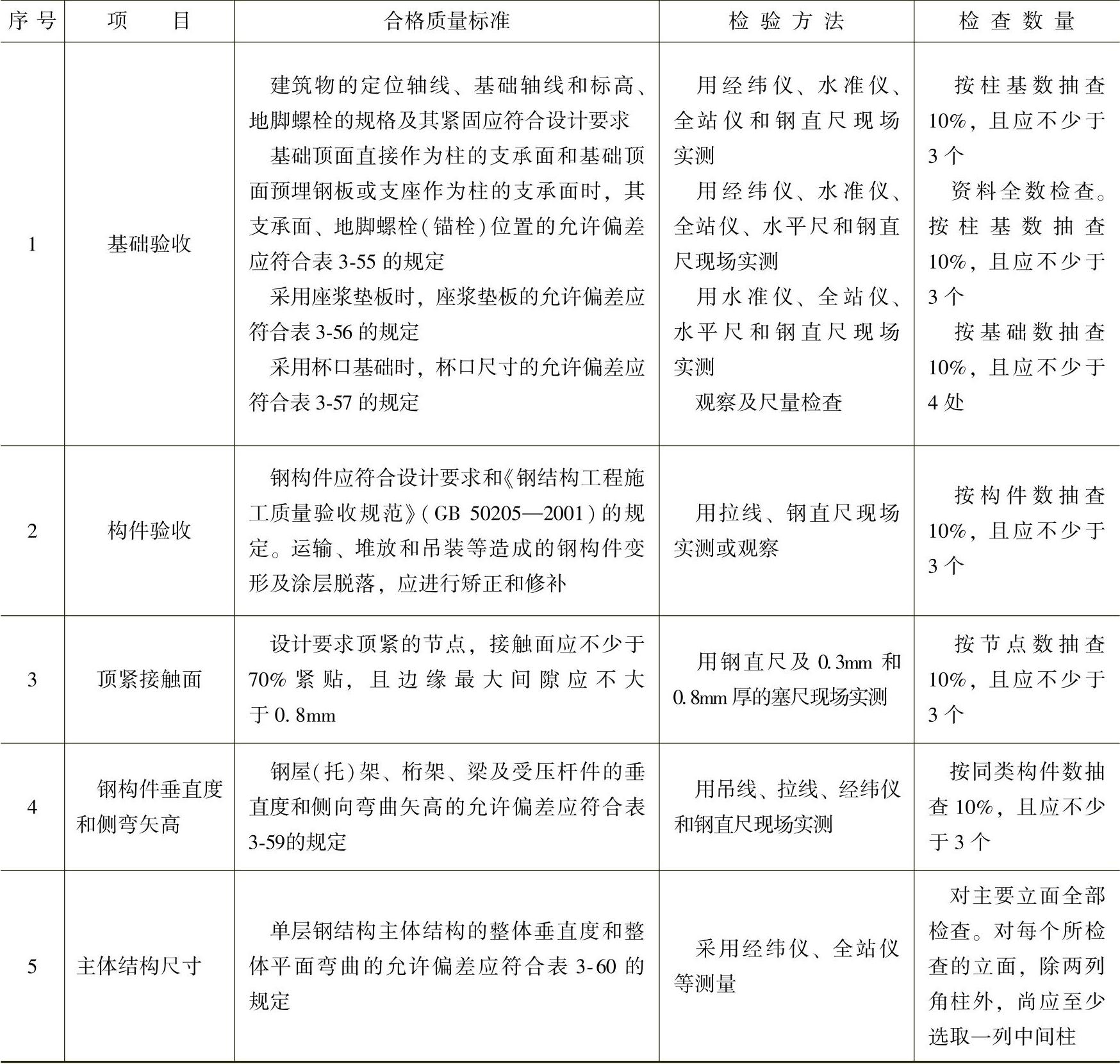

表3-53 单层钢结构安装工程施工质量主控项目检验
②单层钢结构安装工程施工质量一般项目检验应符合表3-54的规定。

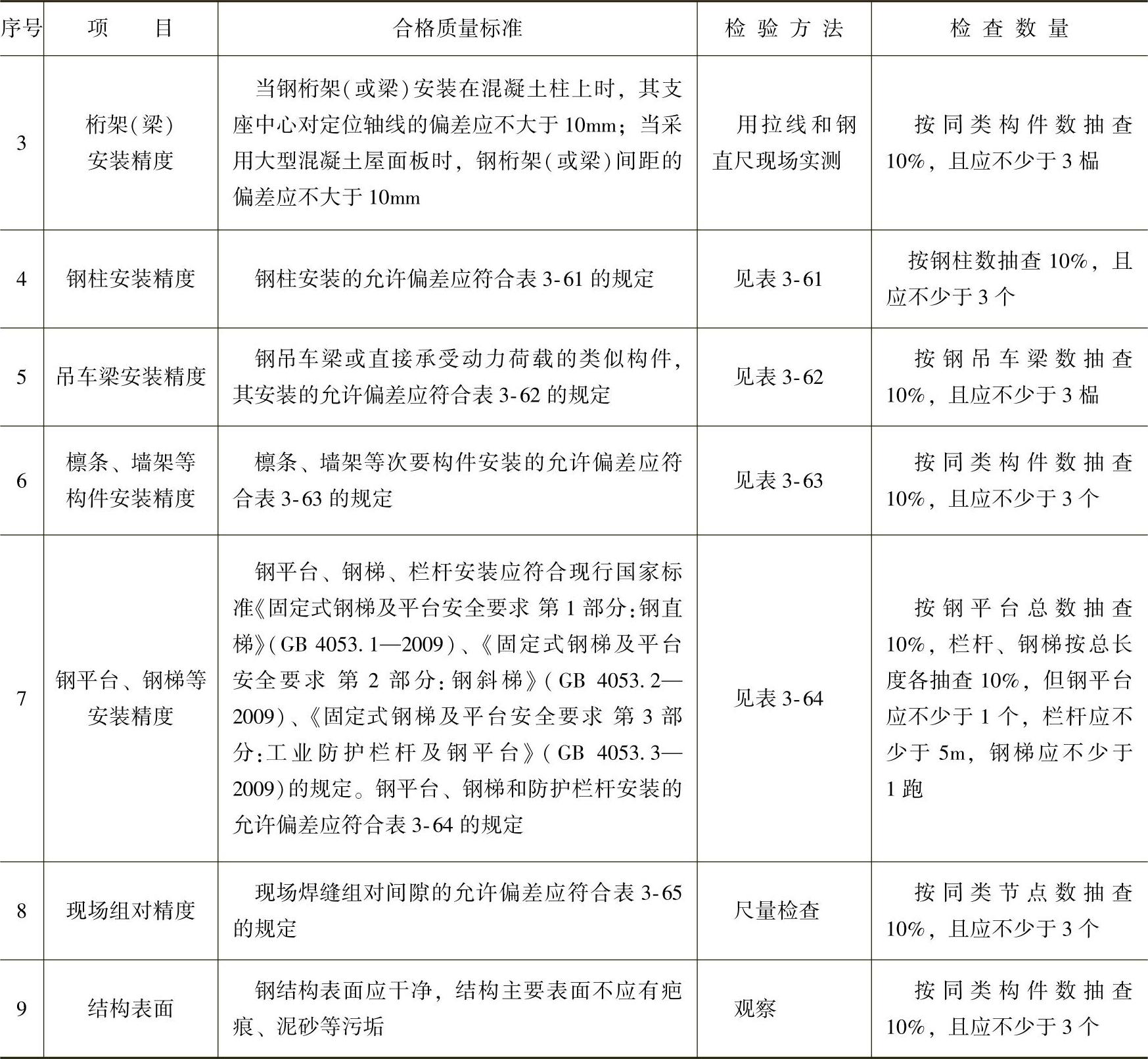

表3-54 单层钢结构安装工程施工质量一般项目检验
（续）
③各项允许偏差应符合表3-55～表3-60的规定。

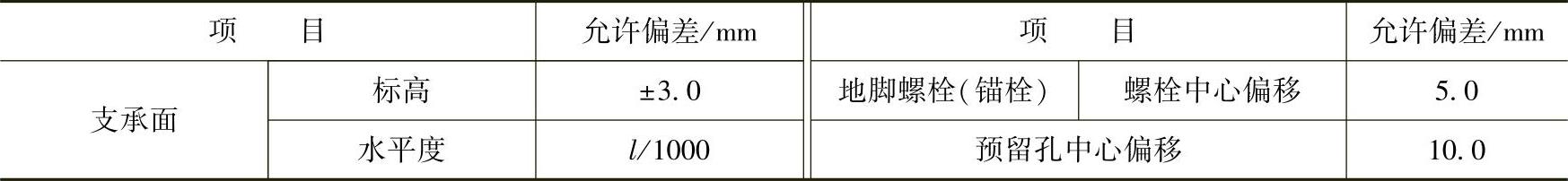

表3-55 支承面、地脚螺栓（锚栓）位置的允许偏差

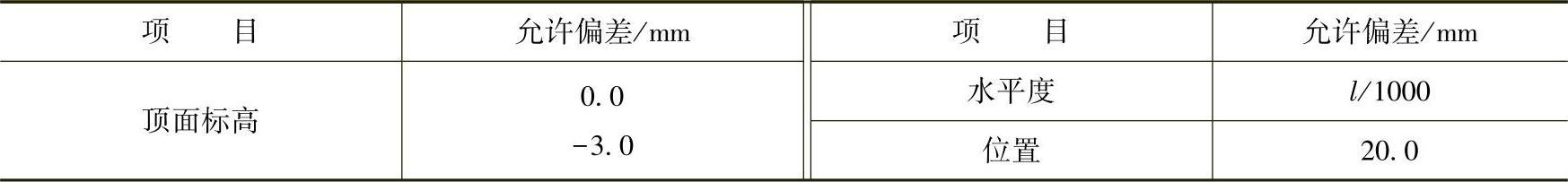

表3-56 座浆垫板的允许偏差

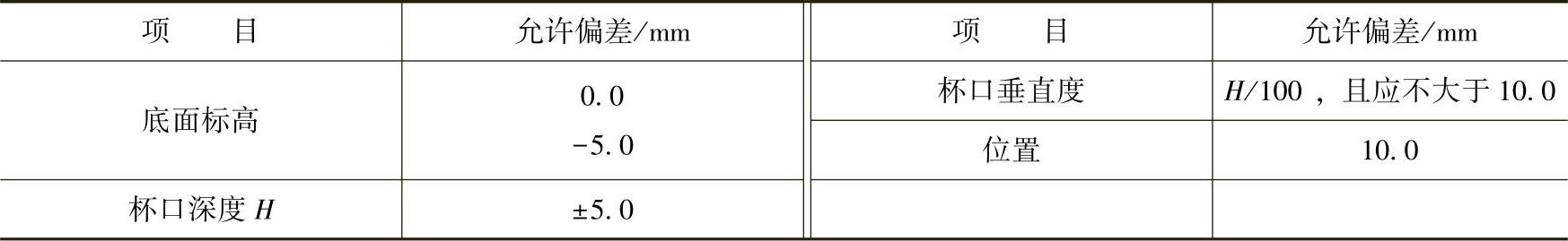

表3-57 杯口尺寸的允许偏差

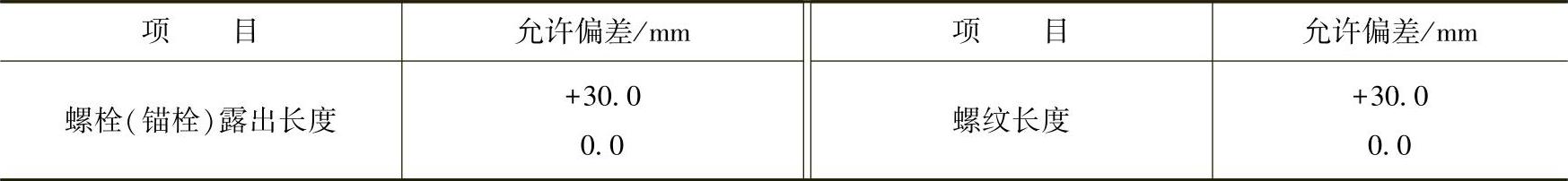

表3-58 地脚螺栓（锚栓）尺寸的允许偏差

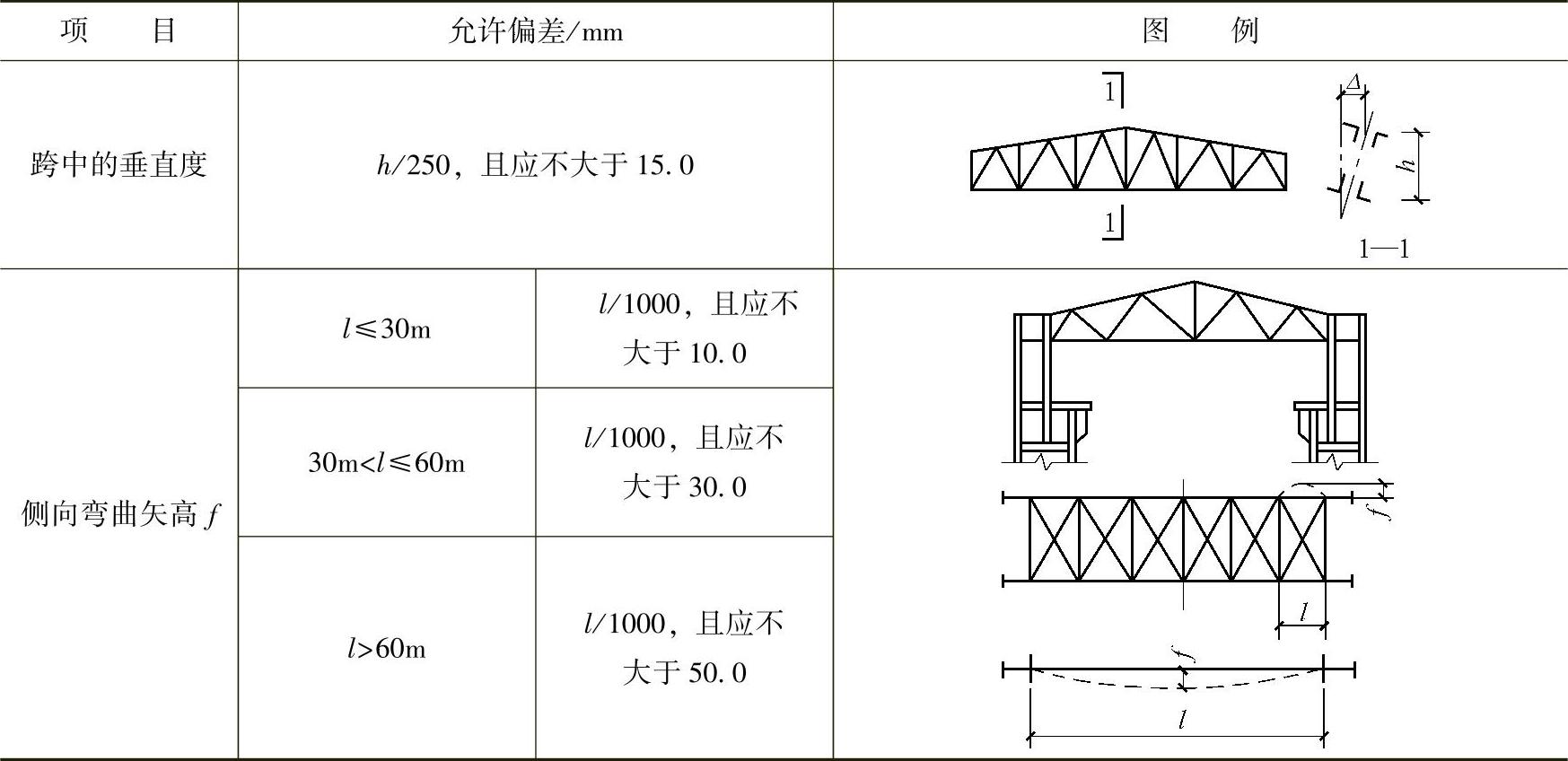

表3-59 钢屋（托）架、桁架、梁及受压杆件垂直度和侧向弯曲矢高的允许偏差

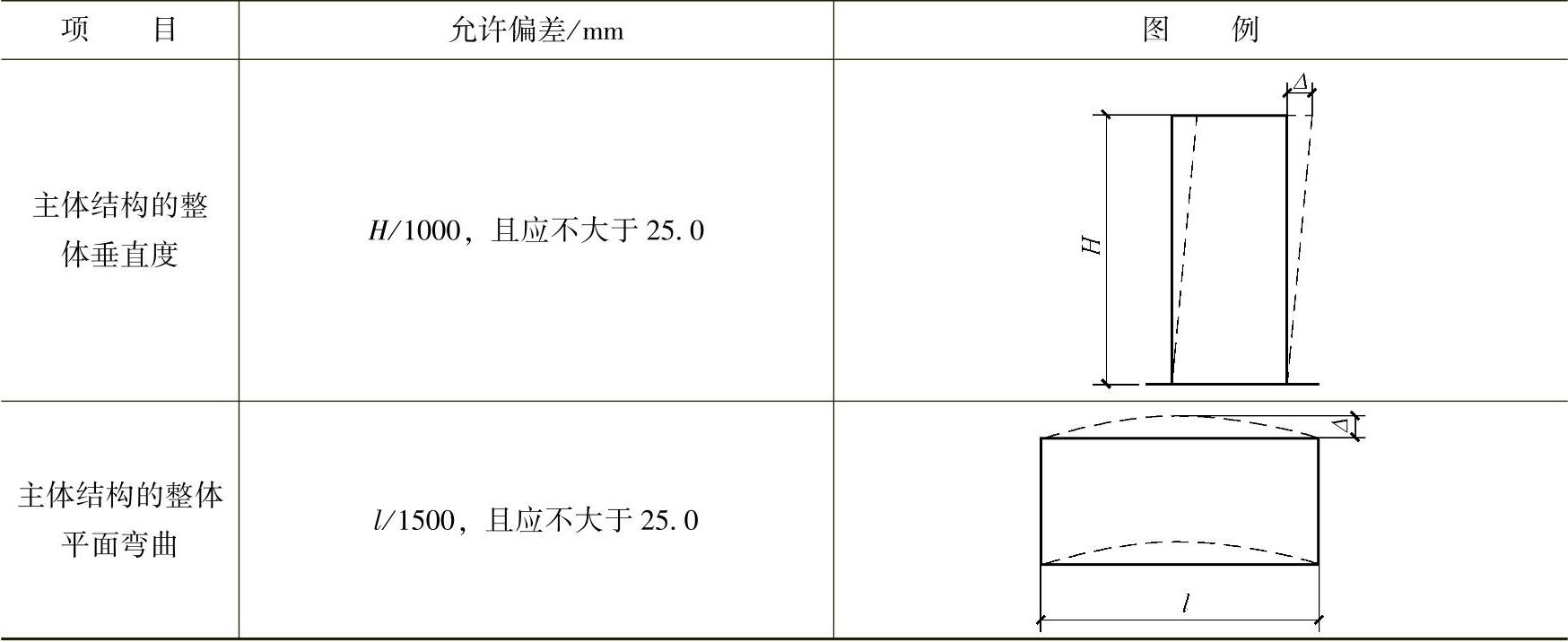

表3-60 整体垂直度和整体平面弯曲的允许偏差

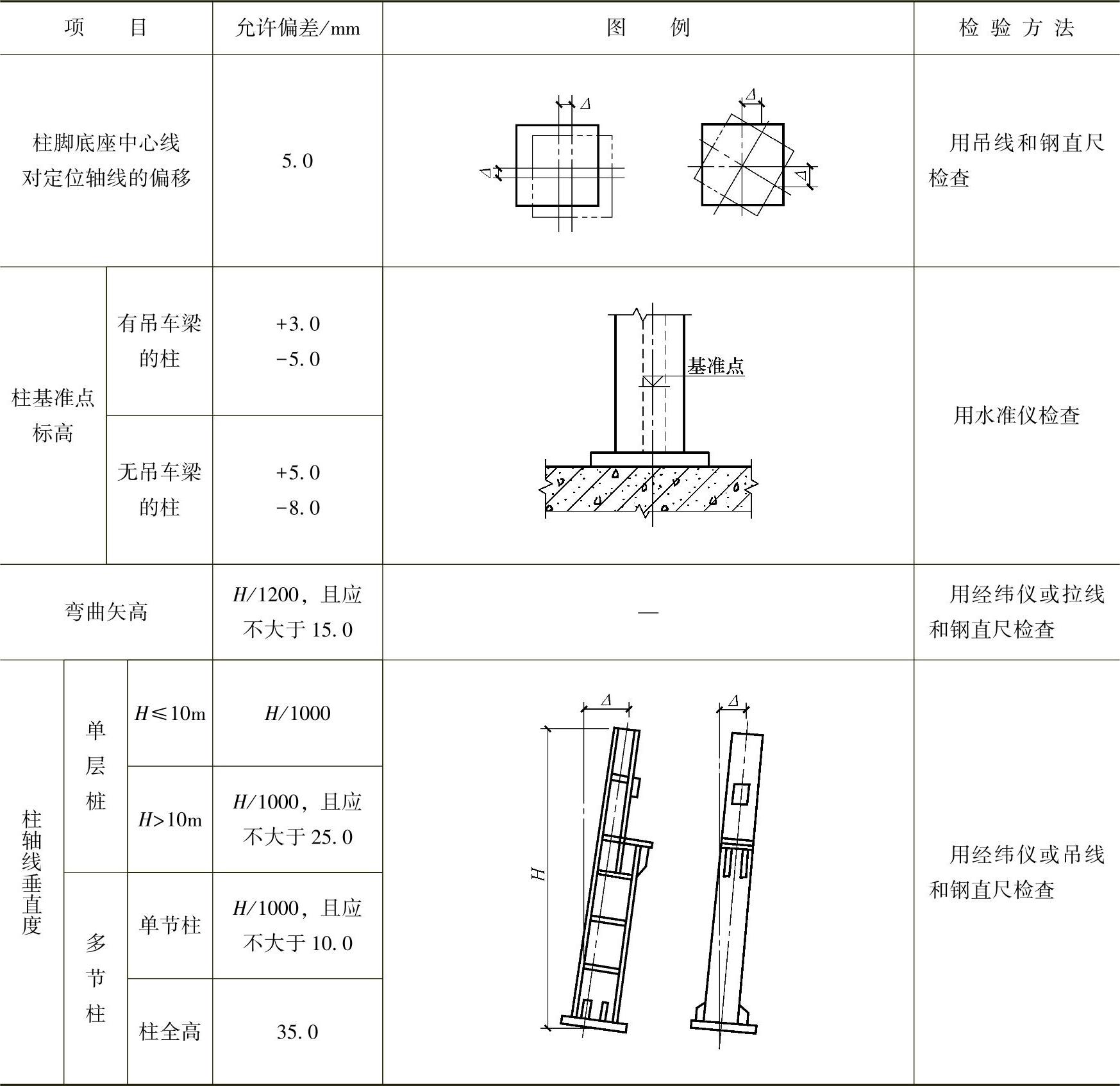

表3-61 单层钢结构中钢柱安装的允许偏差

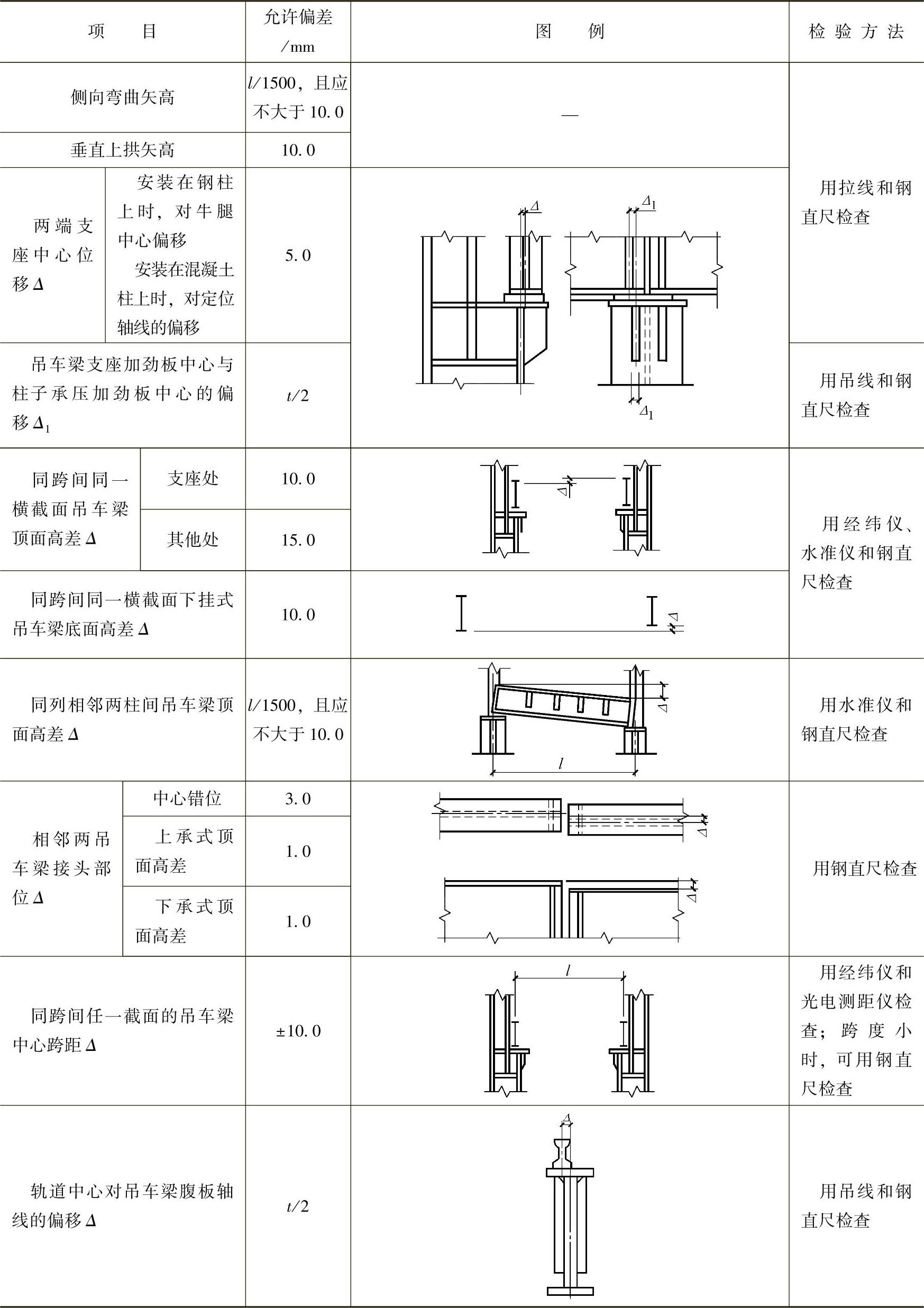

表3-62 钢吊车梁安装的允许偏差
（续）

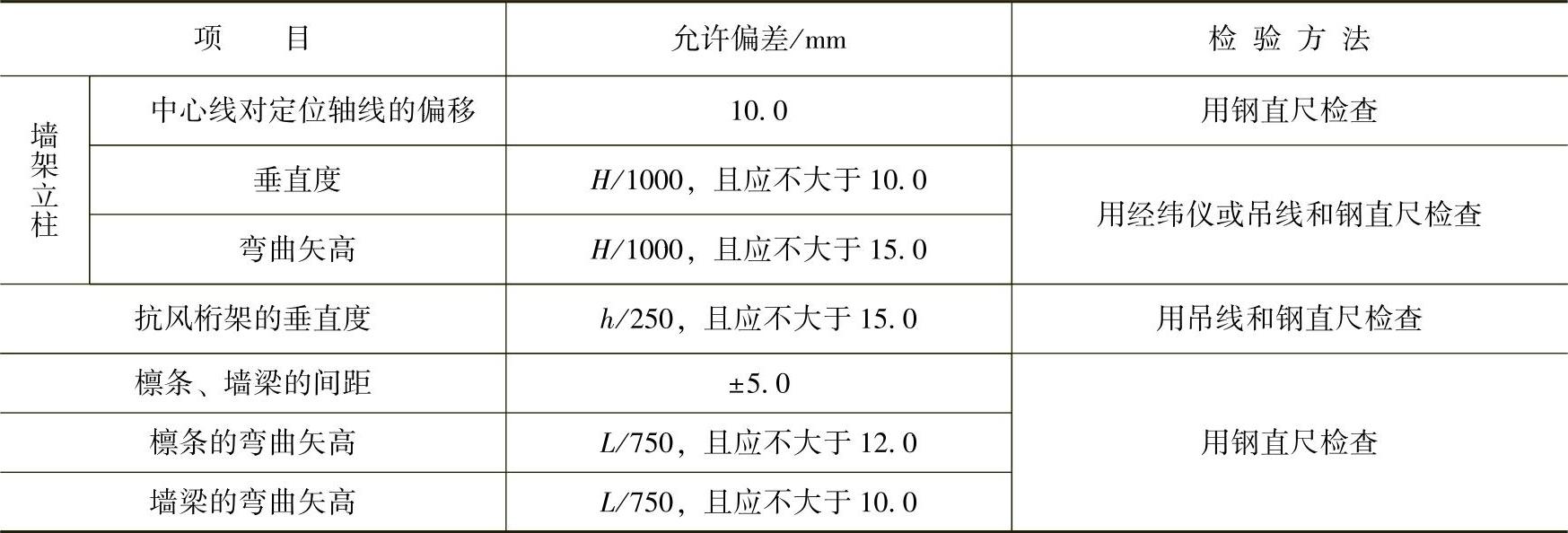

表3-63 檩条、墙架等次要构件安装的允许偏差
注：1）H为墙架立柱的高度。
2）h为抗风桁架的高度。
3）L为檩条或墙梁的长度。

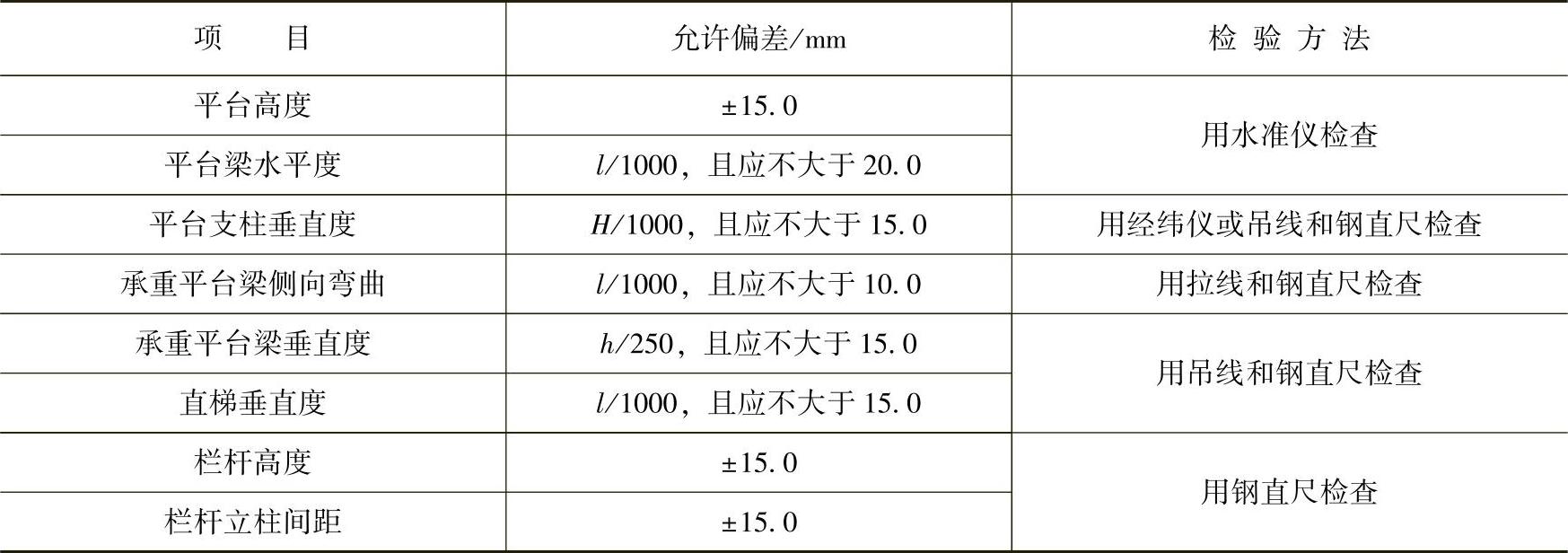

表3-64 钢平台、钢梯和防护栏杆安装的允许偏差
注：1）l为平台梁的长度。
2）H为平台支柱高度。
3）h为平台梁的长度。

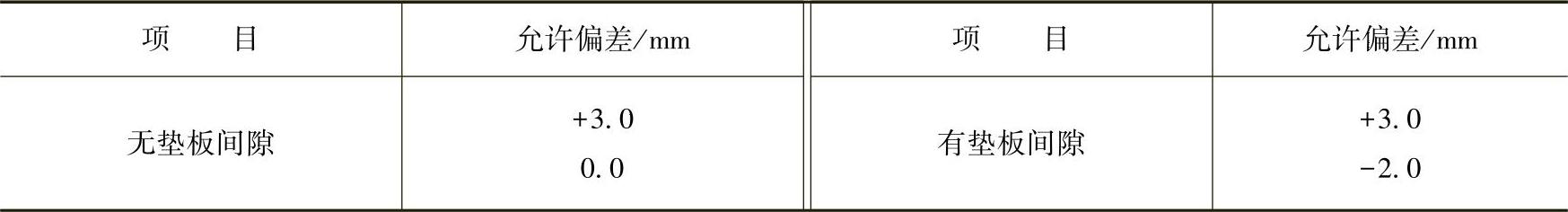

表3-65 现场焊缝组对间隙的允许偏差
2）验收资料
①构件出厂合格证。
②钢结构工程竣工图及相关文件。
③砂浆试块强度试验报告。
④有关安全功能的检验和见证检测项目检查记录。
⑤有关观感质量检验项目检查记录。
⑥隐蔽验收记录。
⑦钢结构单项结构安装分项工程检验批质量验收记录。
⑧不合格项的处理记录及验收记录。
⑨重大质量、技术问题实施方案及验收记录。
⑩其他有关文件和记录。
（2）多层及高层钢结构安装工程
1）验收标准
①多层及高层钢结构安装工程施工质量主控项目检验应符合表3-66的规定。

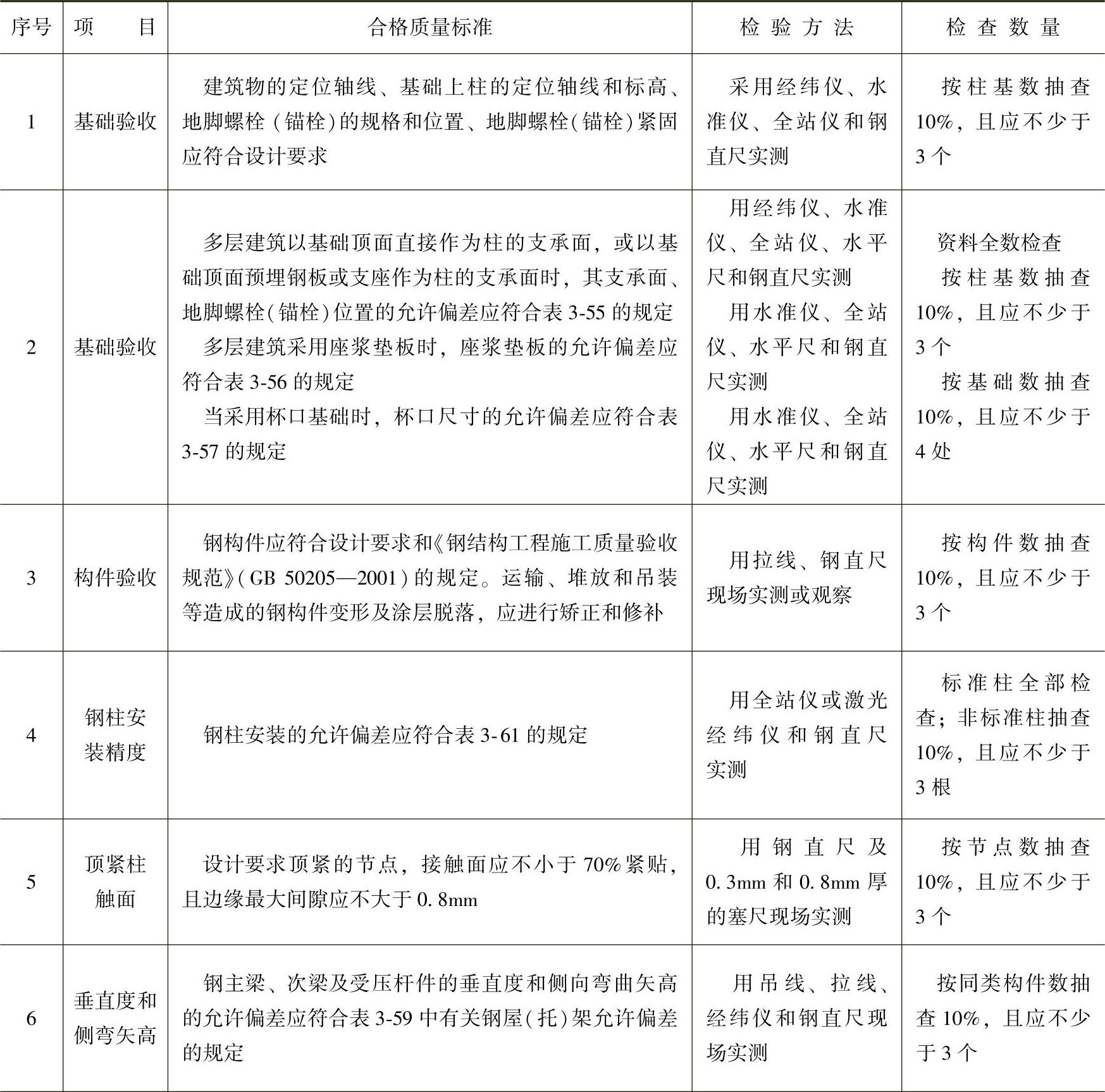

表3-66 多层及高层钢结构安装工程施工质量主控项目检验
（续）

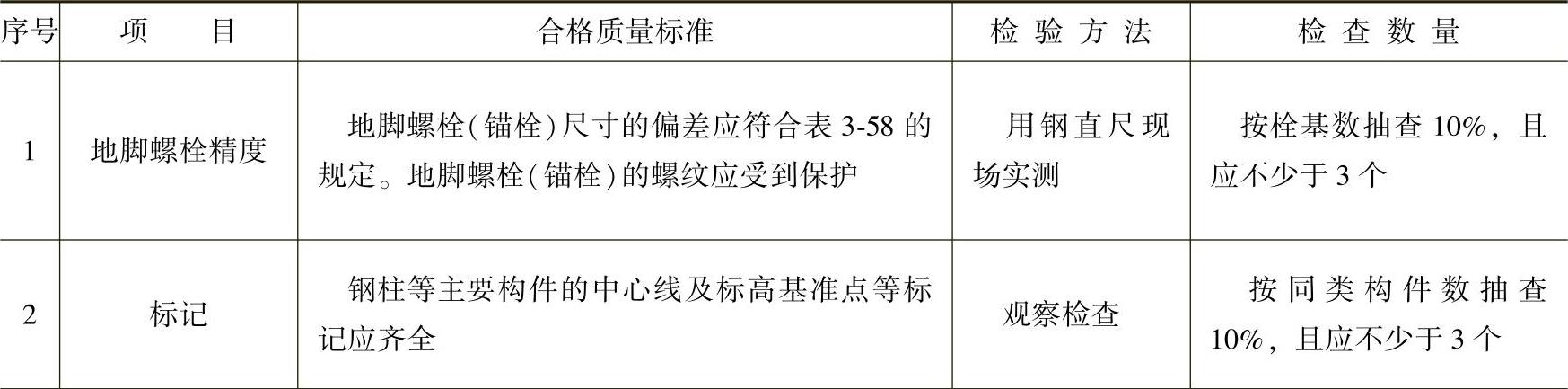

②多层及高层钢结构安装工程施工质量一般项目检验应符合表3-67的规定。

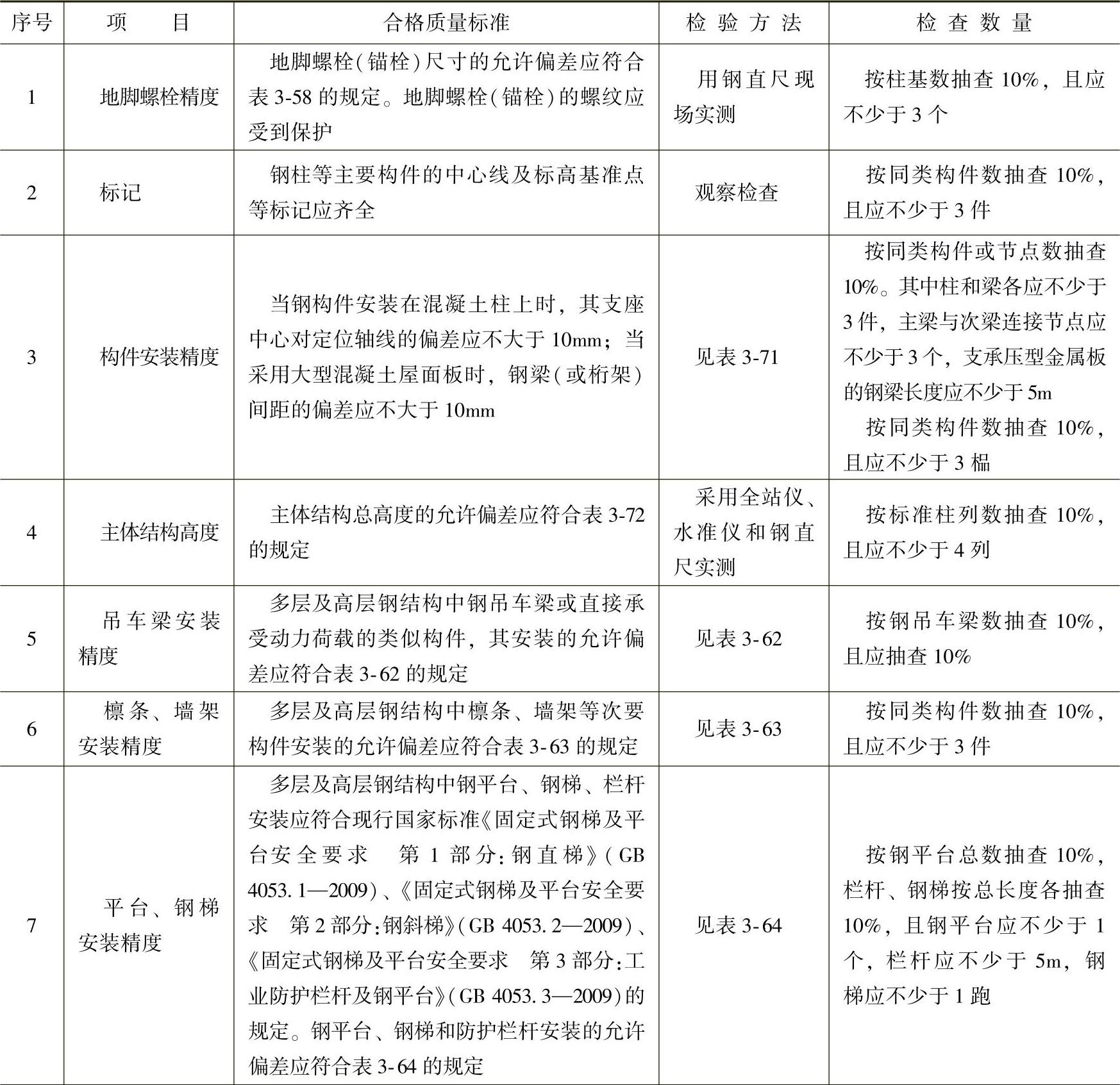

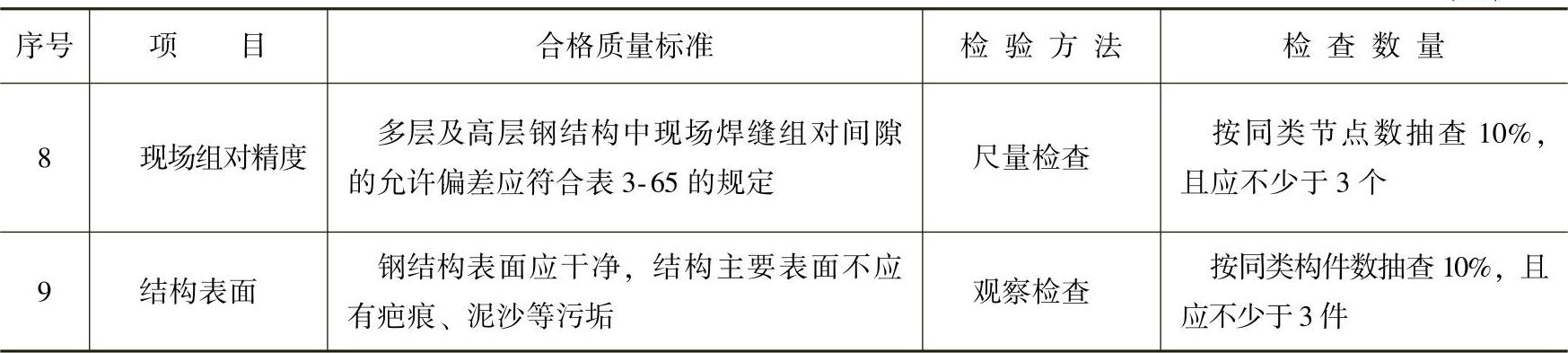

表3-67 多层及高层钢结构安装工程施工质量一般项目检验
（续）
③各项允许偏差应符合表3-68～表3-72的规定。

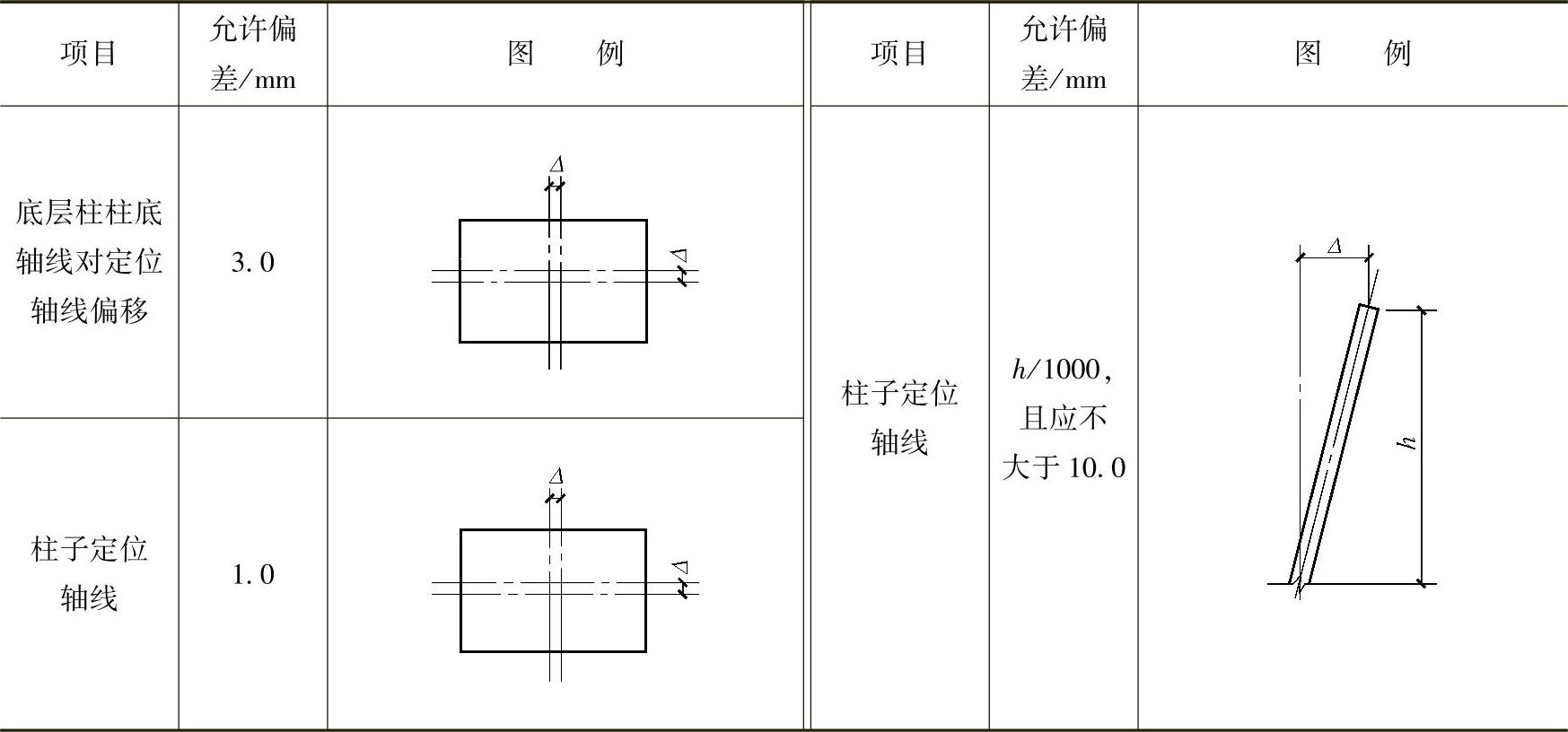

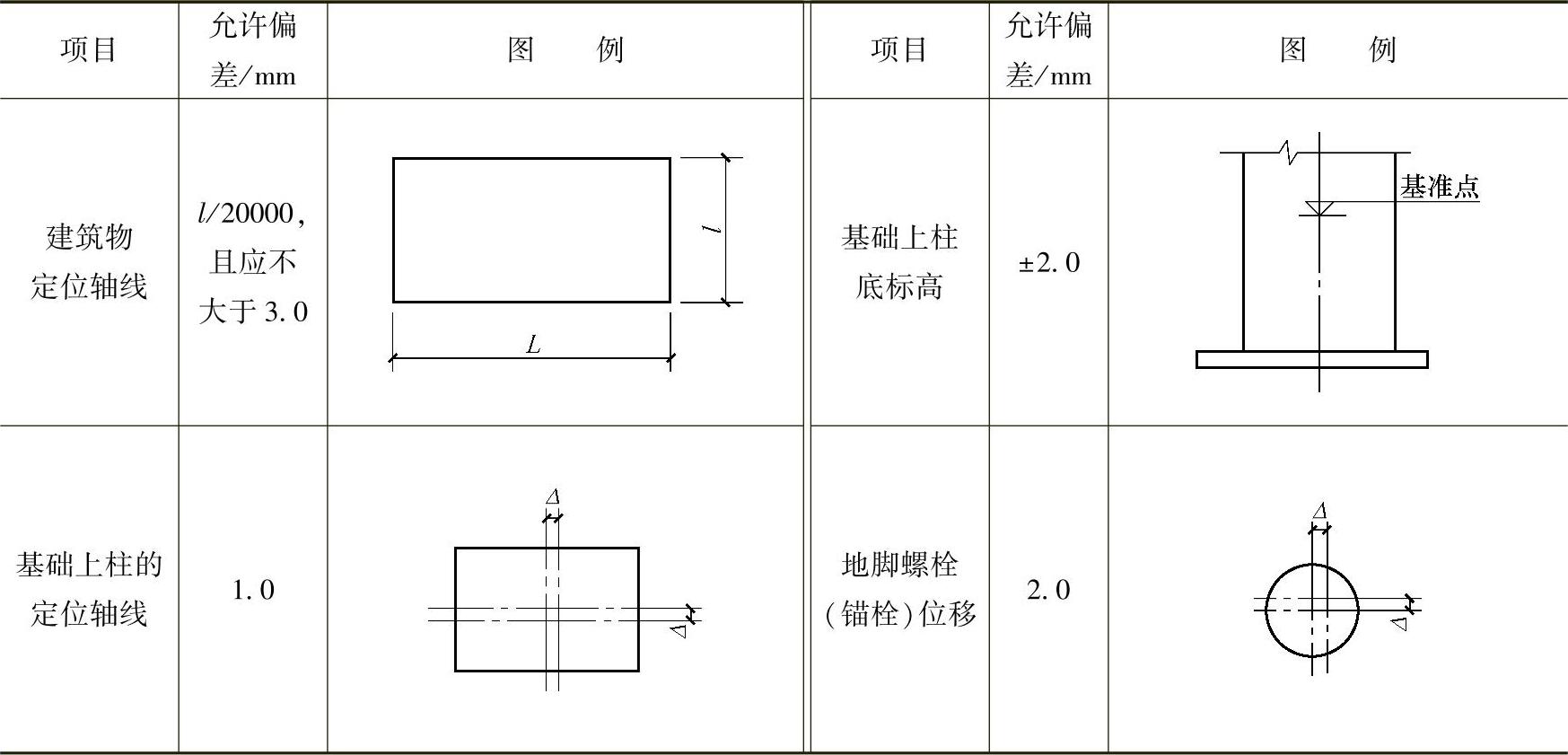

表3-68 建筑物定位轴线、基础上柱的定位轴线和标高、地脚螺栓（锚栓）的允许偏差
表3-69 柱子安装的允许偏差

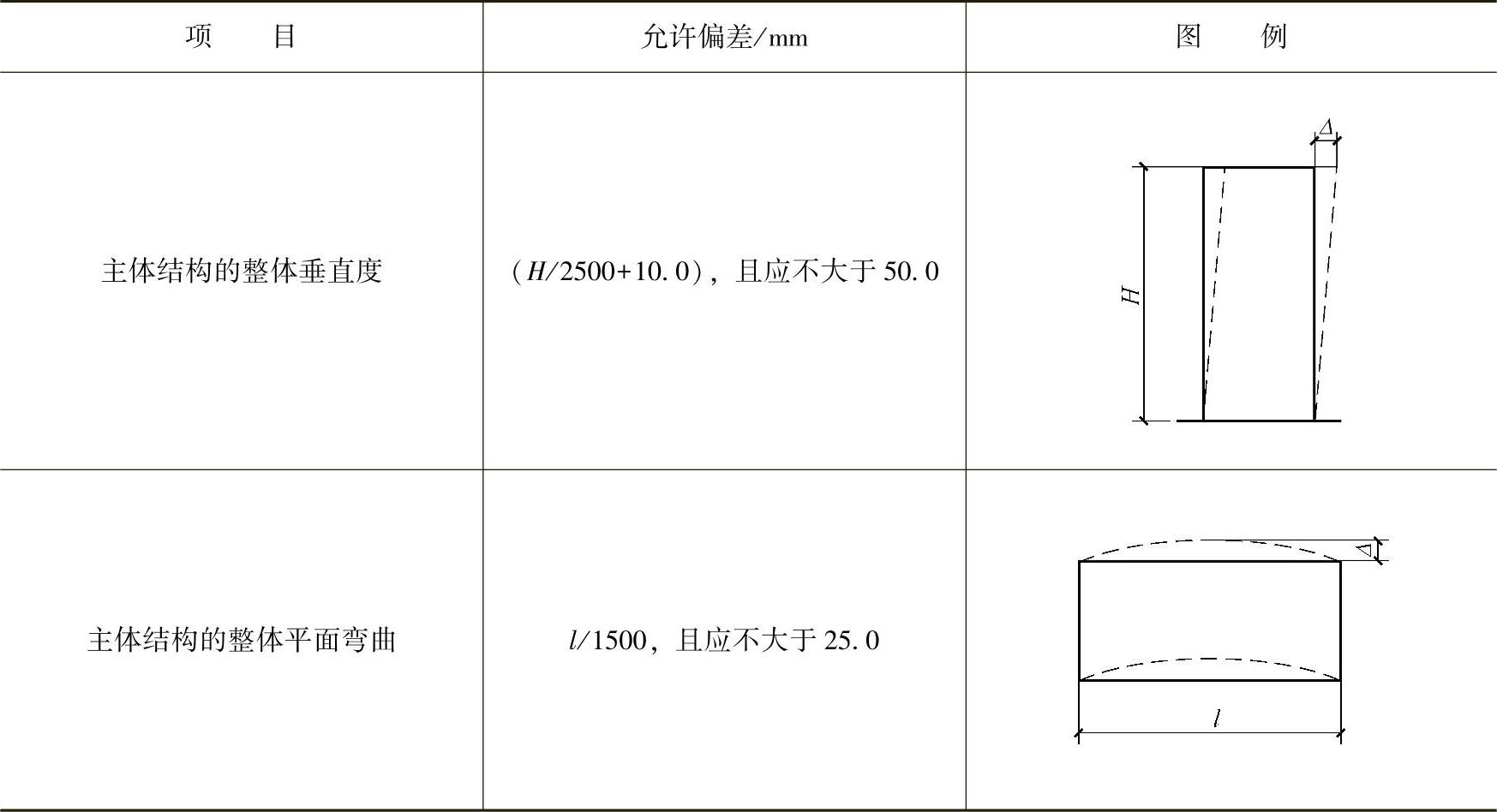

表3-70 整体垂直度和整体平面弯曲的允许偏差

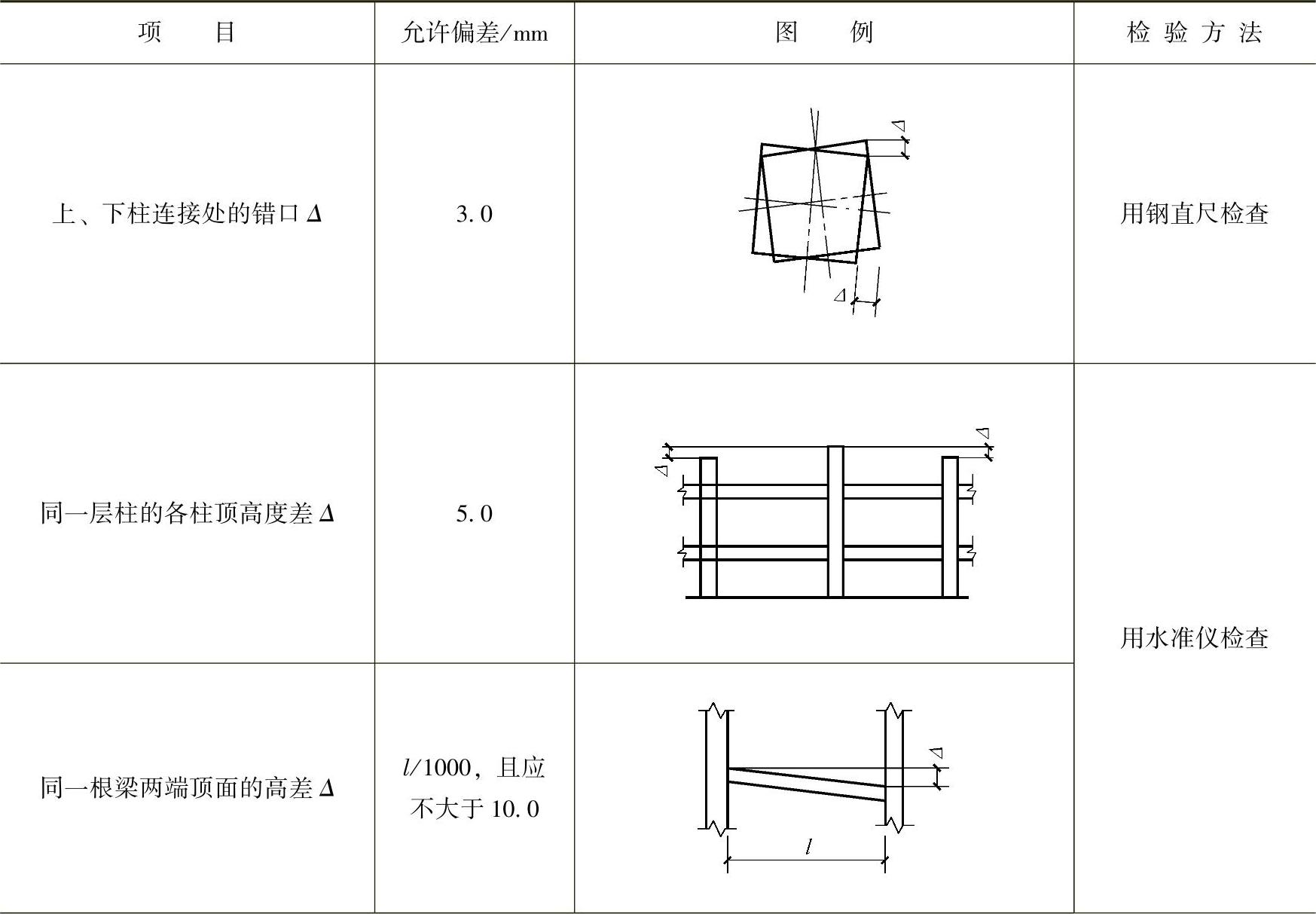

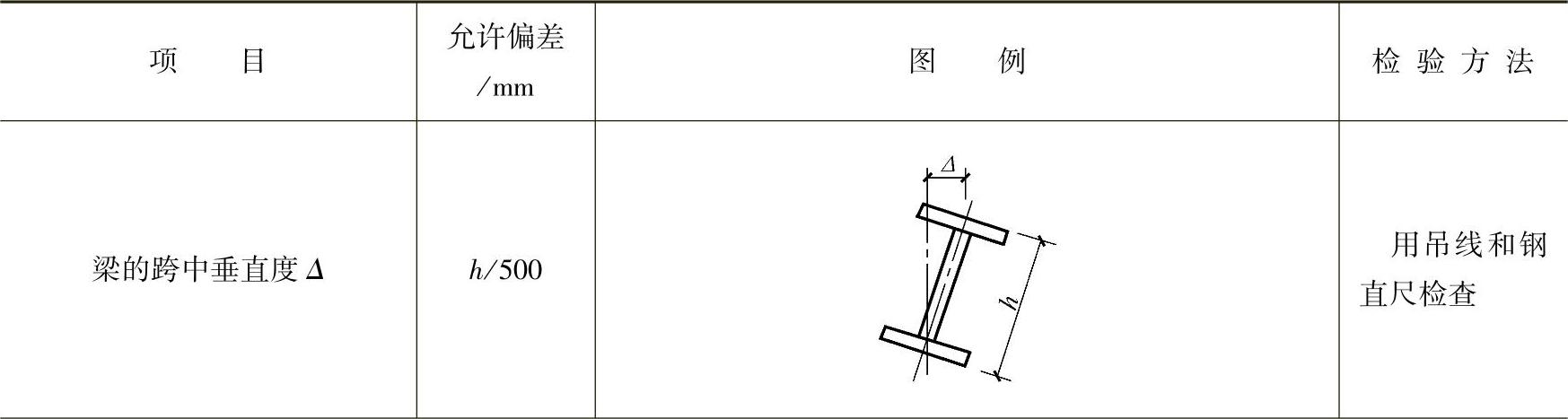

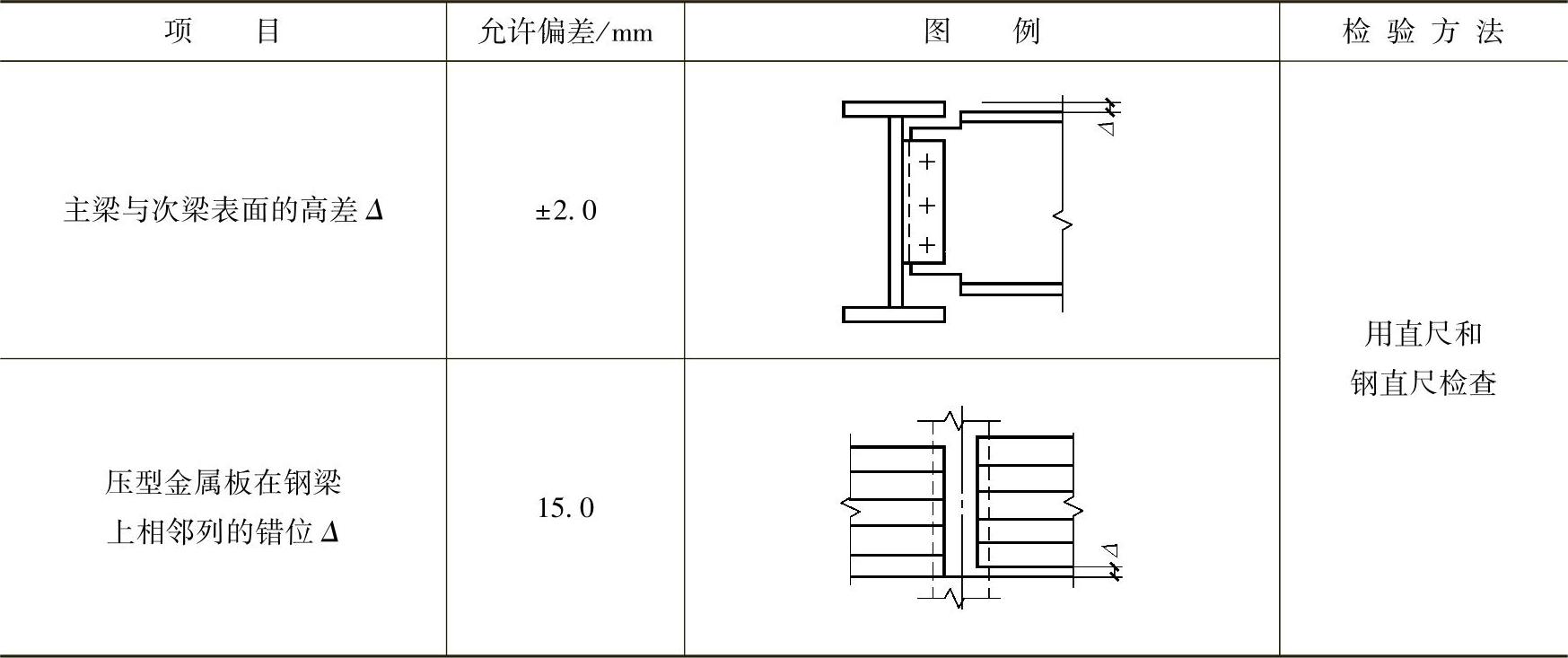

表3-71 多层及高层钢结构中构件安装的允许偏差
（续）

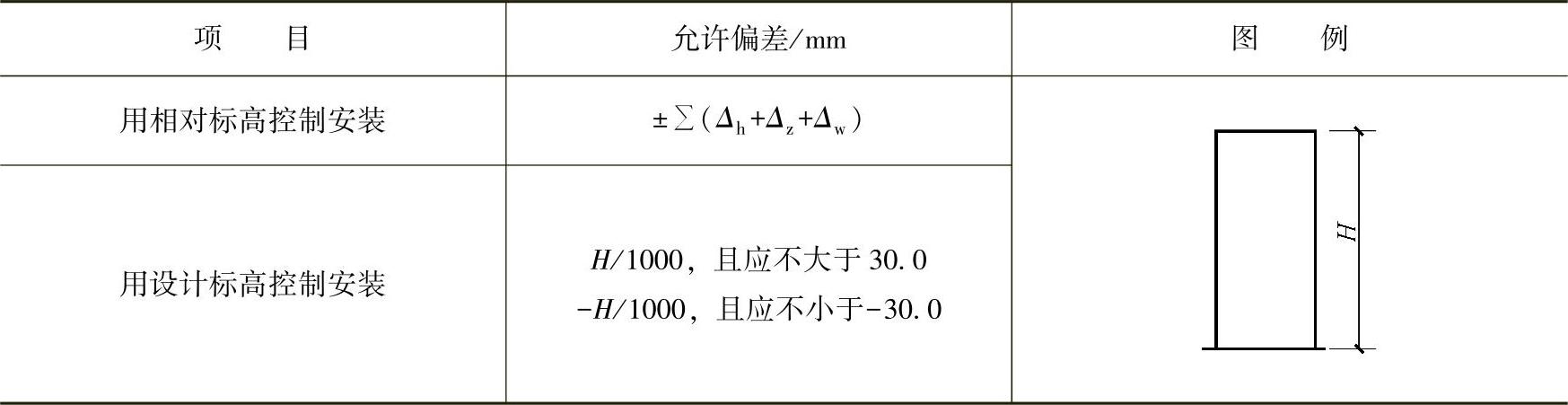

表3-72 多层及高层钢结构主体结构总高度的允许偏差
注：1）Δh为每节柱子长度的制造允许偏差。
2）Δz为每节柱子长度受荷载后的压缩值。
3）Δw为每节柱子接头焊缝的收缩值。
2）验收资料
①构件出厂合格证。
②钢结构工程竣工图及相关文件。
③砂浆试块强度试验报告。
④有关安全功能的检验和见证检测项目检查记录。
⑤有关观感质量检验项目检查记录。
⑥隐蔽验收记录。
⑦钢结构多层及高层结构安装分项工程检验批质量验收记录。
⑧不合格项的处理记录及验收记录。
⑨重大质量、技术问题实施方案及验收记录。
⑩其他有关文件和记录。
（3）钢网架结构安装工程
1）验收标准
①钢网架结构安装工程施工质量主控项目检验应符合表3-73的规定。

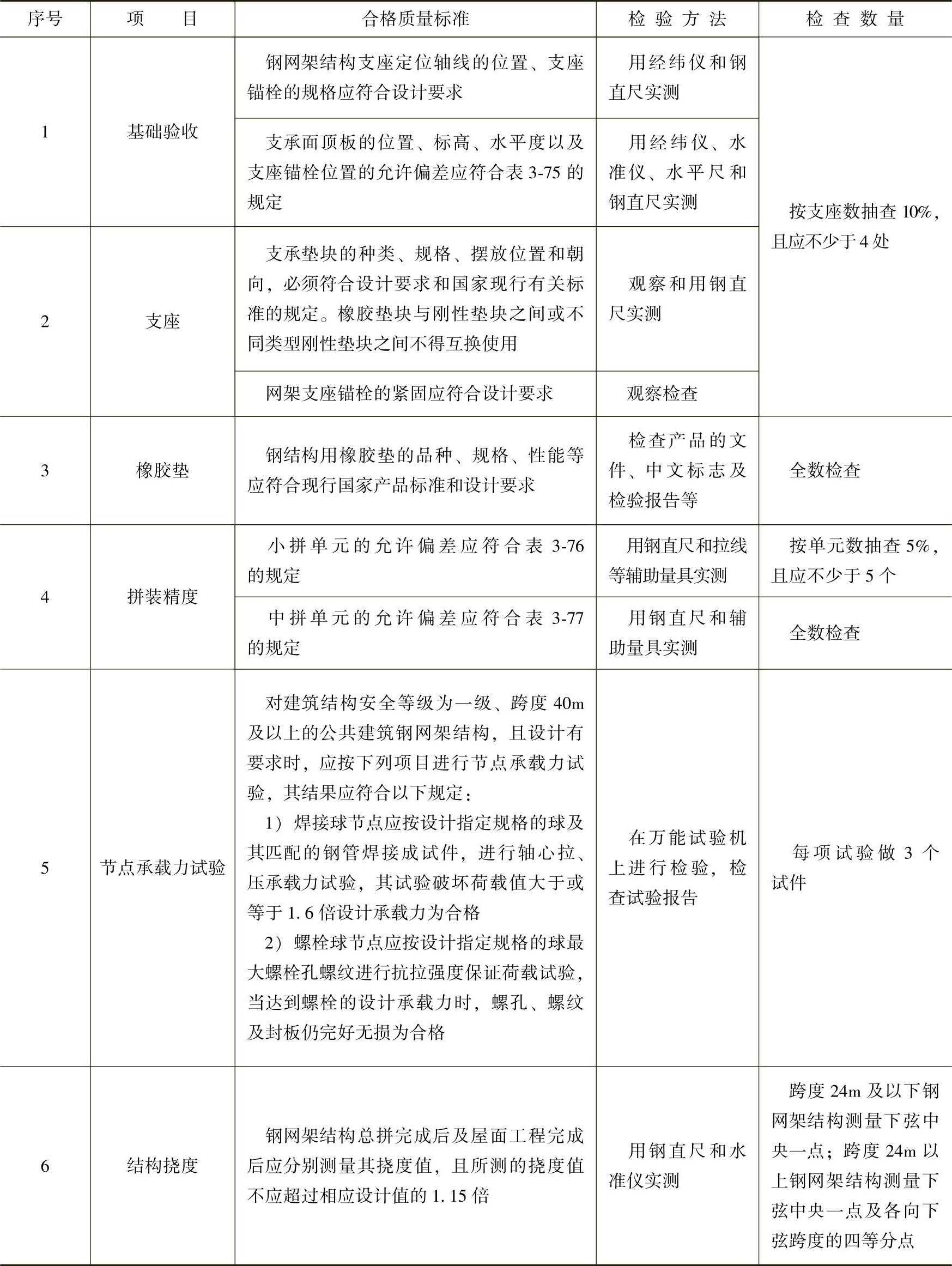

表3-73 钢网架结构安装工程施工质量主控项目检验
②钢网架结构安装工程施工质量一般项目检验应符合表3-74的规定。

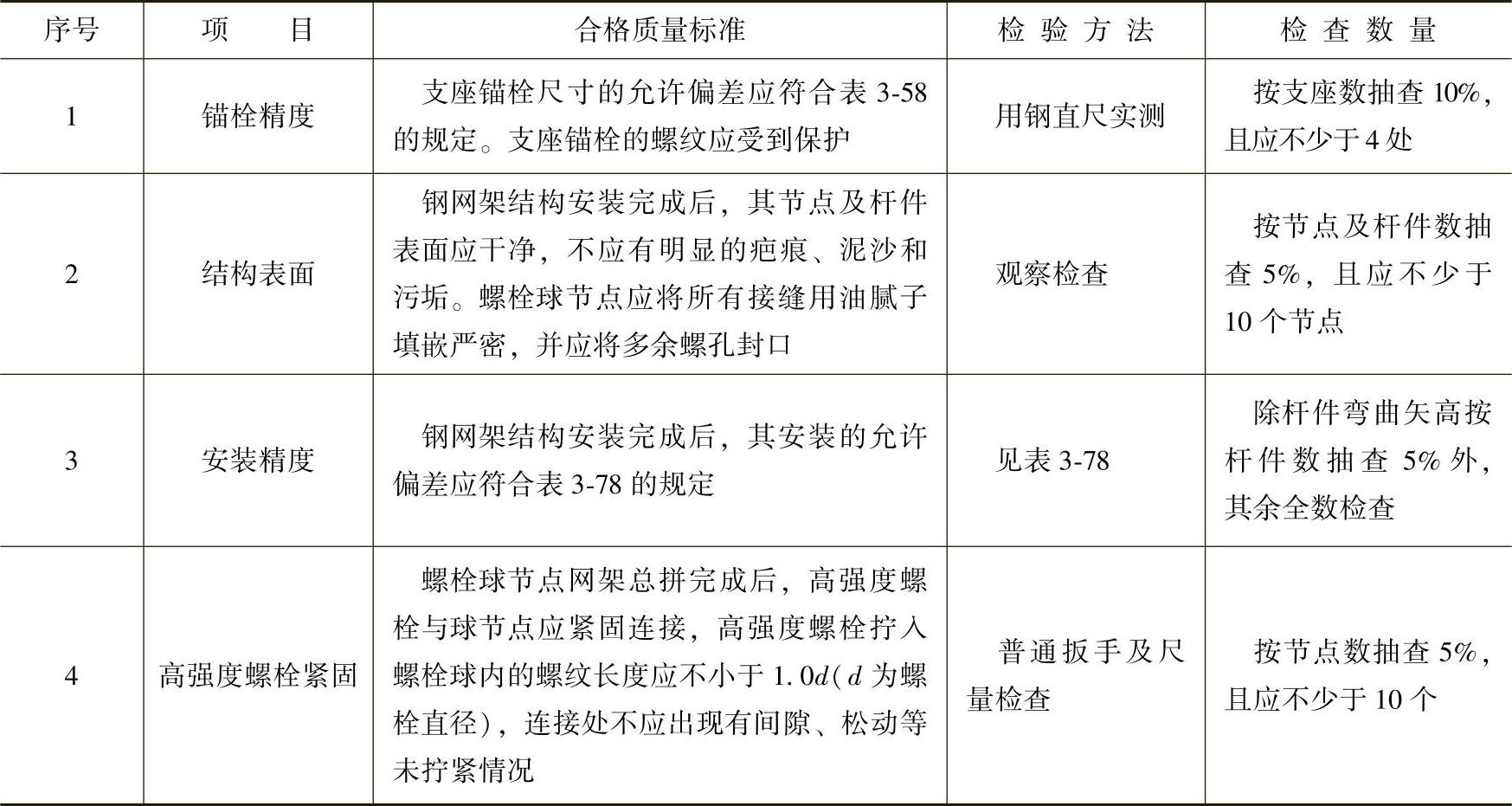

表3-74 钢网架结构安装工程施工质量一般项目检验
③各项允许偏差标准应符合表3-75～表3-78的规定。
表3-75 支承面顶板、支座锚栓位置的允许偏差

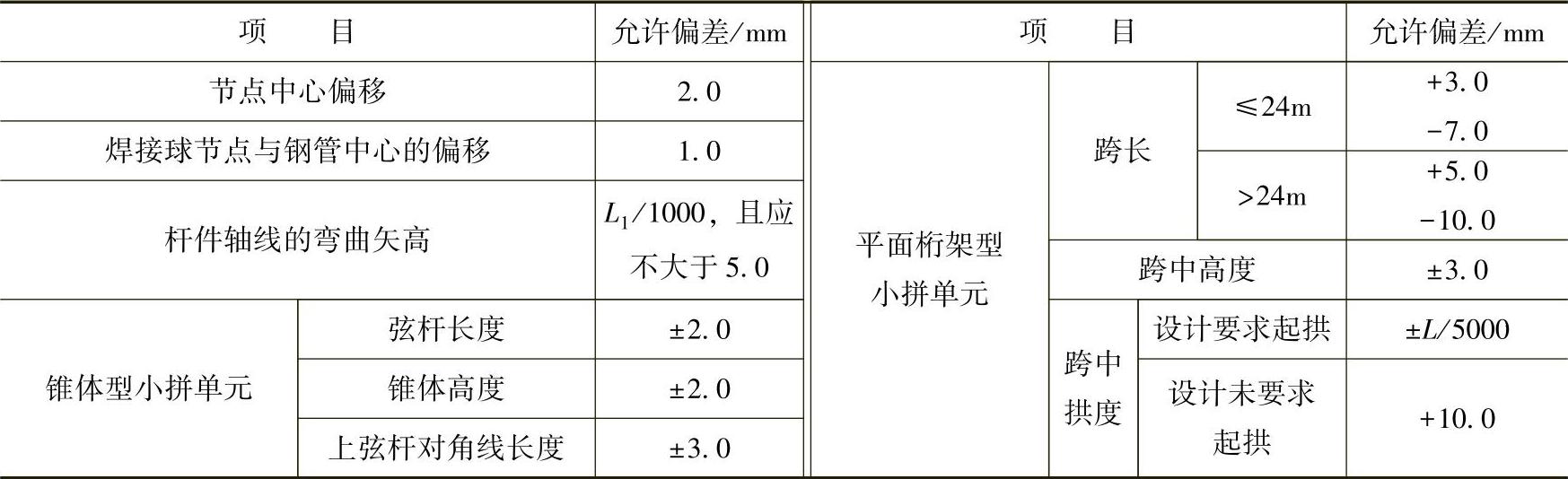

表3-76 小拼单元的允许偏差
注：1）L1为杆件长度。
2）L为跨长。

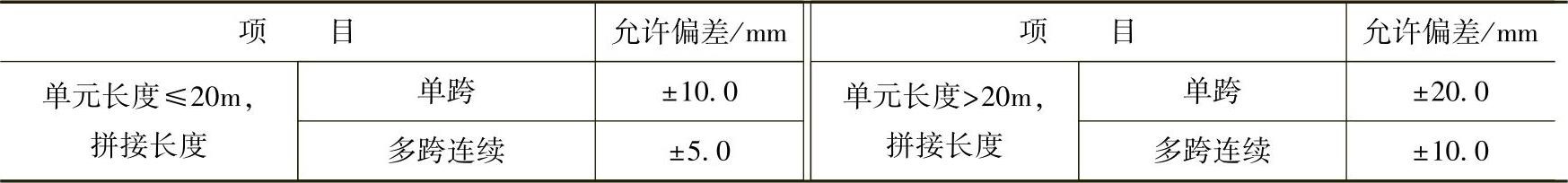

表3-77 中拼单元的允许偏差

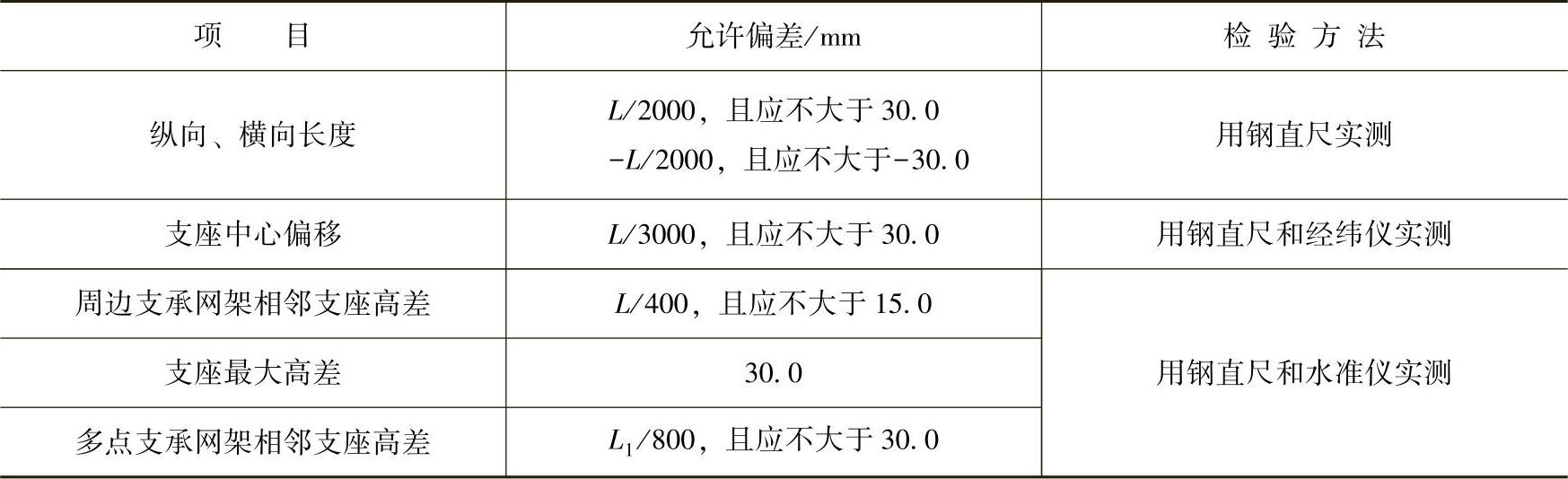

表3-78 钢网架结构安装的允许偏差
注：1）L为纵向、横向长度。
2）L1为相邻支座间距。
2）验收资料
①构件出厂合格证。
②钢结构工程竣工图及相关文件。
③砂浆试块强度试验报告。
④有关安全功能的检验和见证检测项目检查记录。
⑤有关观感质量检验项目检查记录。
⑥隐蔽验收记录。
⑦钢结构单项结构安装分项工程检验批质量验收记录。
⑧不合格项的处理记录及验收记录。
⑨重大质量、技术问题实施方案及验收记录。
⑩其他有关文件和记录。
