加工工程质量监理：细节掌握、钢零件监督

2023-09-27 理论教育版权反馈

【摘要】：表3-40 钢零件及钢部件加工工程施工质量一般项目检验3）各项允许偏差应符合表3-41～表3-48的规定。3）在两相邻节点或接头间的螺栓孔为一组，但不包括上述两款所规定的螺栓孔。4）受弯构件翼缘上的连接螺栓孔，每米长度范围内的螺栓孔为一组。4）隐蔽工程验收记录。5）钢结构分项工程检验批质量验收记录。

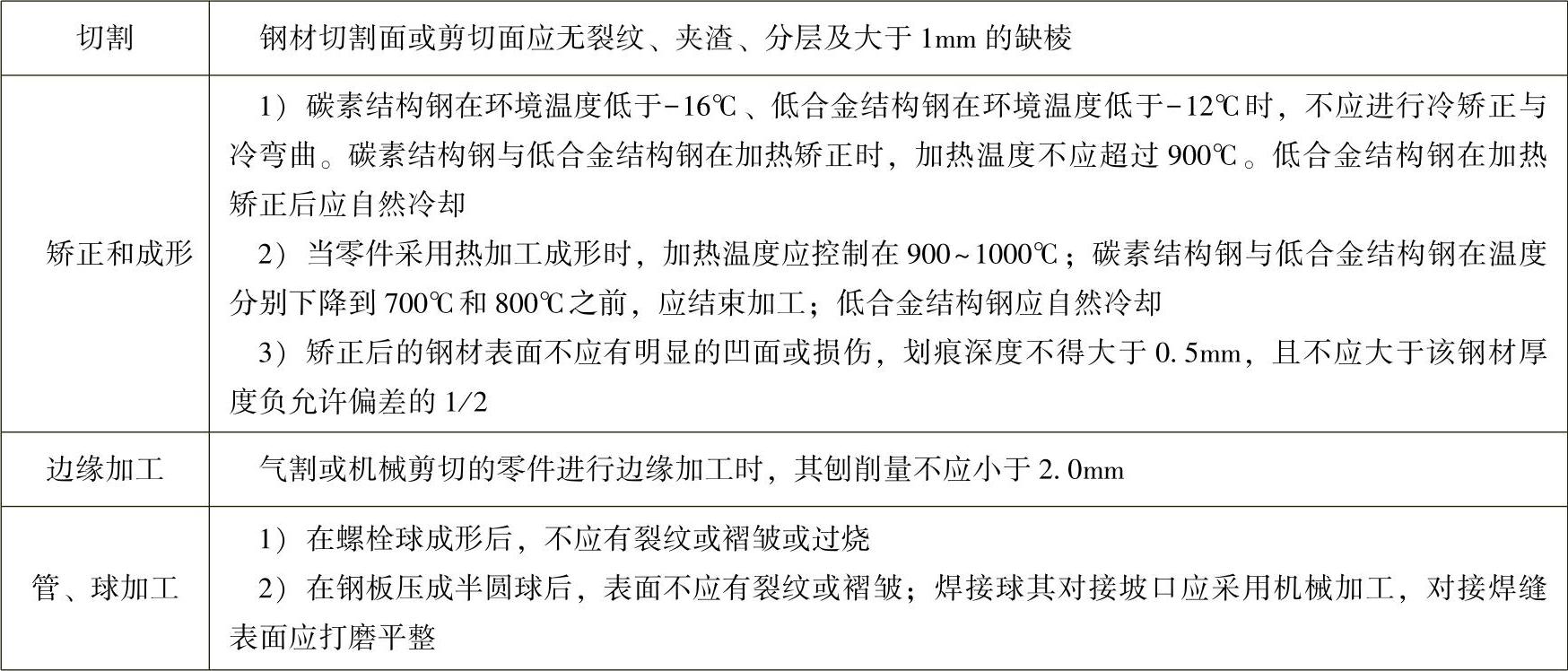

1.监理巡视与检查

2.监理验收

（1）验收标准

1）钢零件及钢部件加工工程施工质量主控项目检验应符合表3-39的规定。

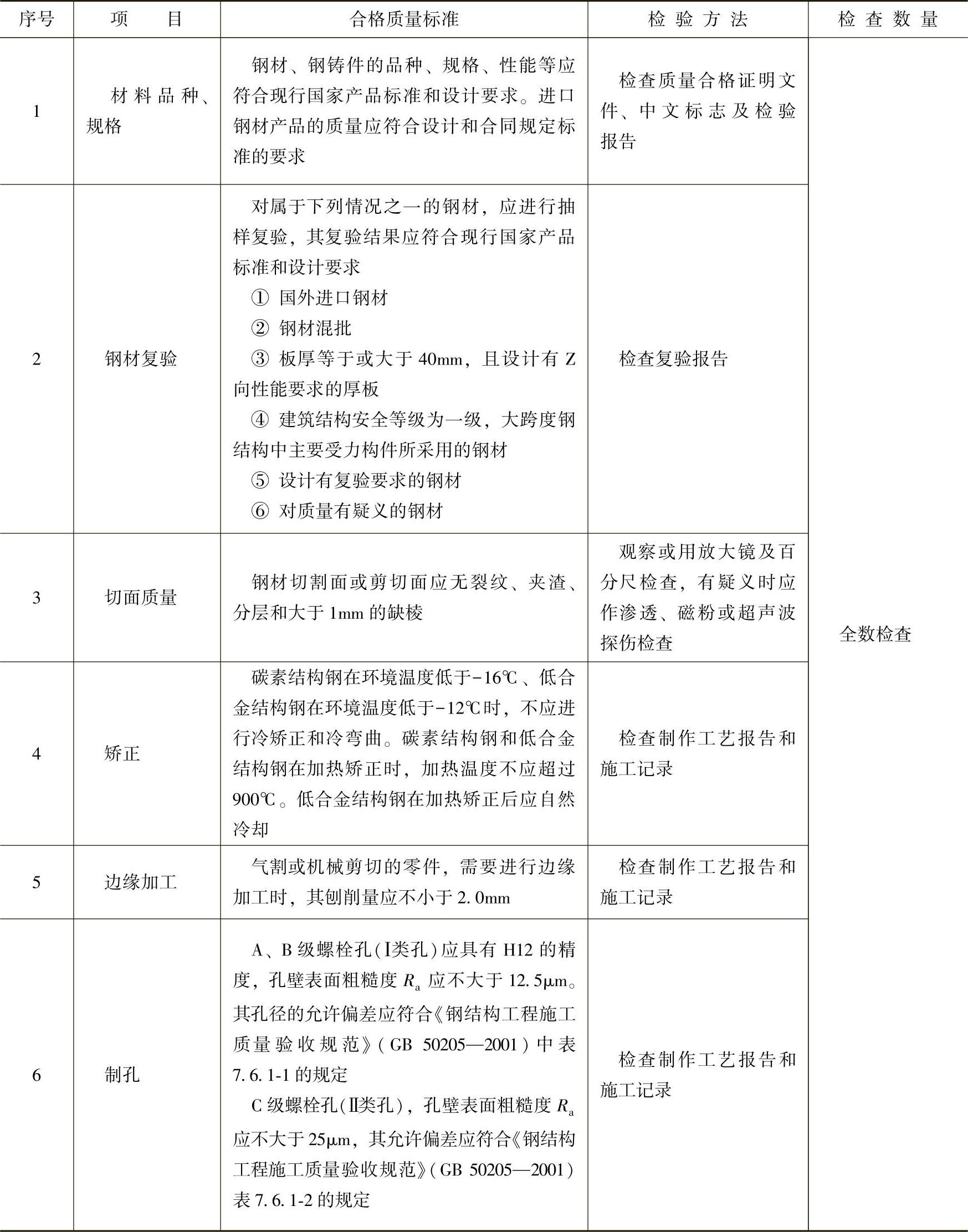

表3-39 钢零件及钢部件加工工程施工质量主控项目检验

2）钢零件及钢部件加工工程施工质量一般项目检验应符合表3-40的规定。

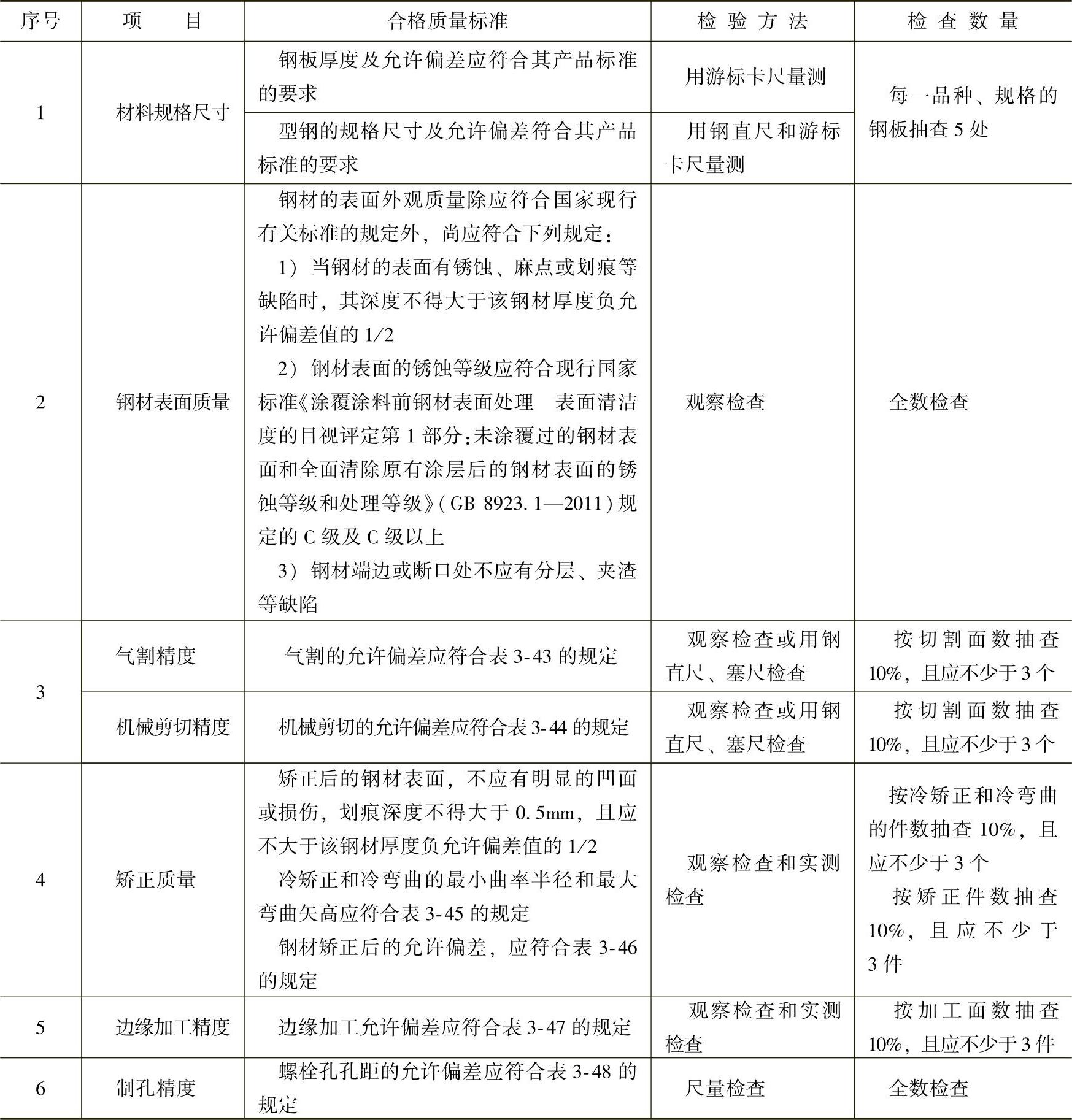

表3-40 钢零件及钢部件加工工程施工质量一般项目检验

3）各项允许偏差应符合表3-41～表3-48的规定。

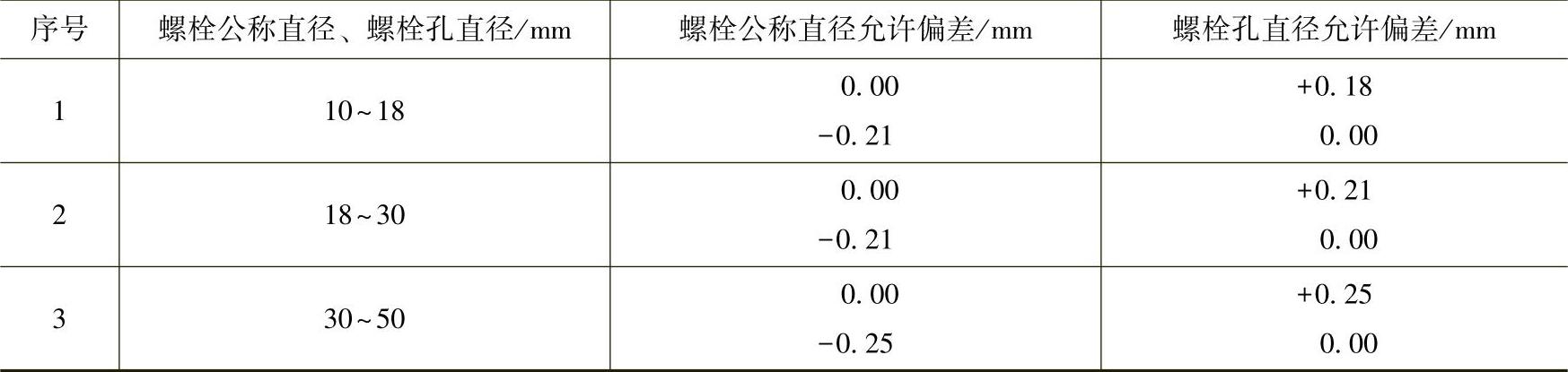

表3-41 A、B级螺栓孔径的允许偏差

表3-42 C级螺栓孔的允许偏差

注：t为切割面厚度。

表3-43 气割的允许偏差

注：t为切割面厚度。

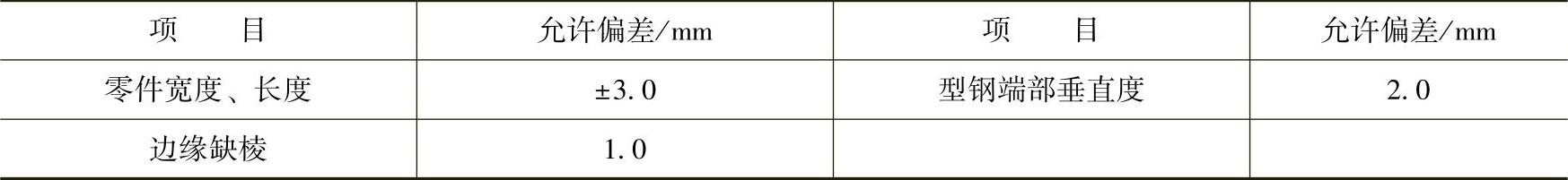

表3-44 机械剪切的允许偏差

表3-45 冷矫正和冷弯曲的最小曲率半径和最大弯曲矢高

（续）

注：r为曲率半径；f为弯曲矢高；l为弯曲弦长；t为钢板厚度。

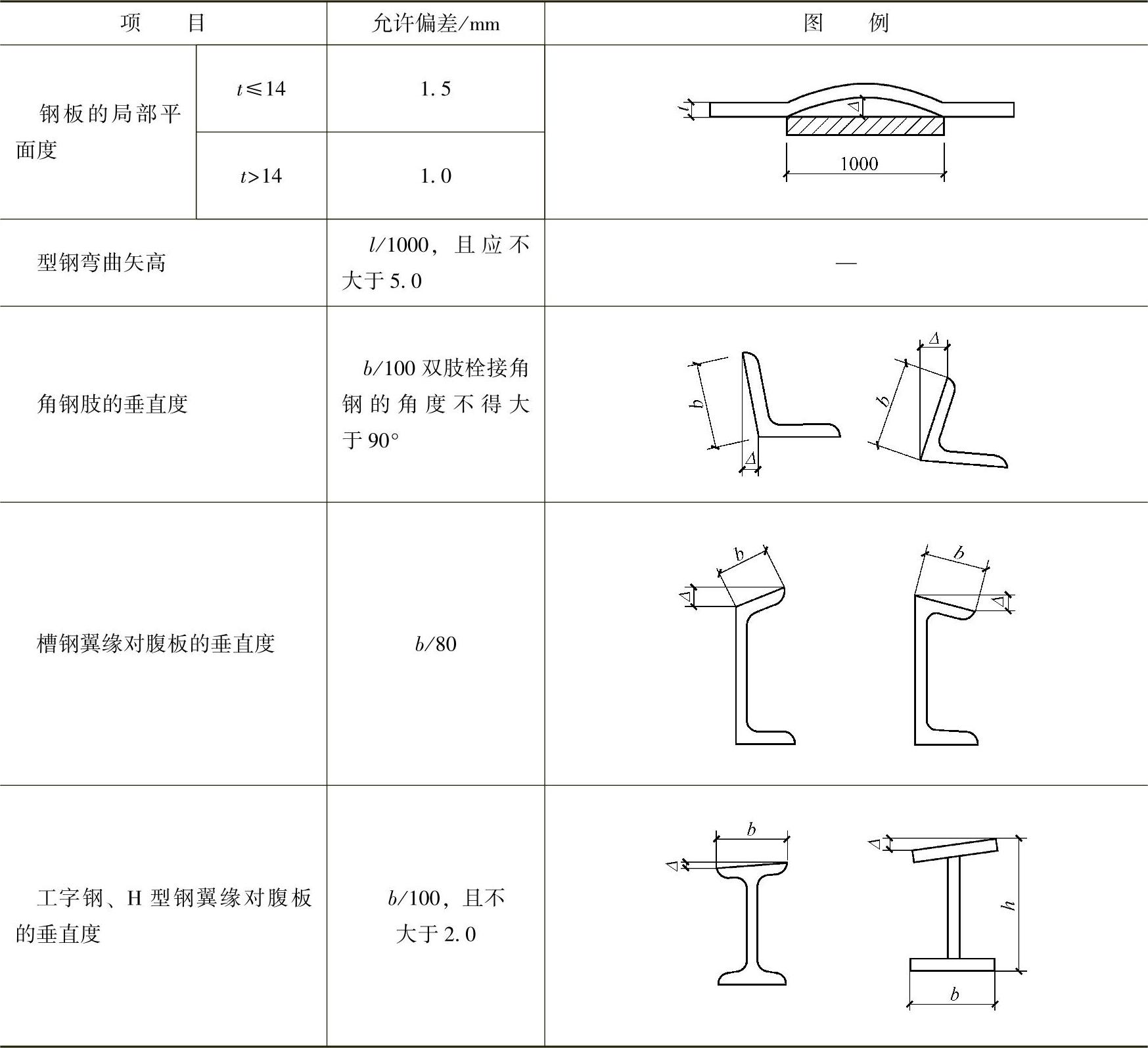

表3-46 钢材矫正后的允许偏差

表3-47 边缘加工的允许偏差

注：l为加工边长，t为加工面厚度

表3-48 螺栓孔孔距允许偏差

注：1）在节点中连接板与一根杆件相连的所有螺栓孔为一组。

2）对接接头在拼接板一侧的螺栓孔为一组。

3）在两相邻节点或接头间的螺栓孔为一组，但不包括上述两款所规定的螺栓孔。

4）受弯构件翼缘上的连接螺栓孔，每米长度范围内的螺栓孔为一组。

（2）验收资料

1）材料出厂合格证或复验报告。

2）无损检测报告。

3）技术复核记录。

4）隐蔽工程验收记录。

5）钢结构（零件及部件加工）分项工程检验批质量验收记录。
