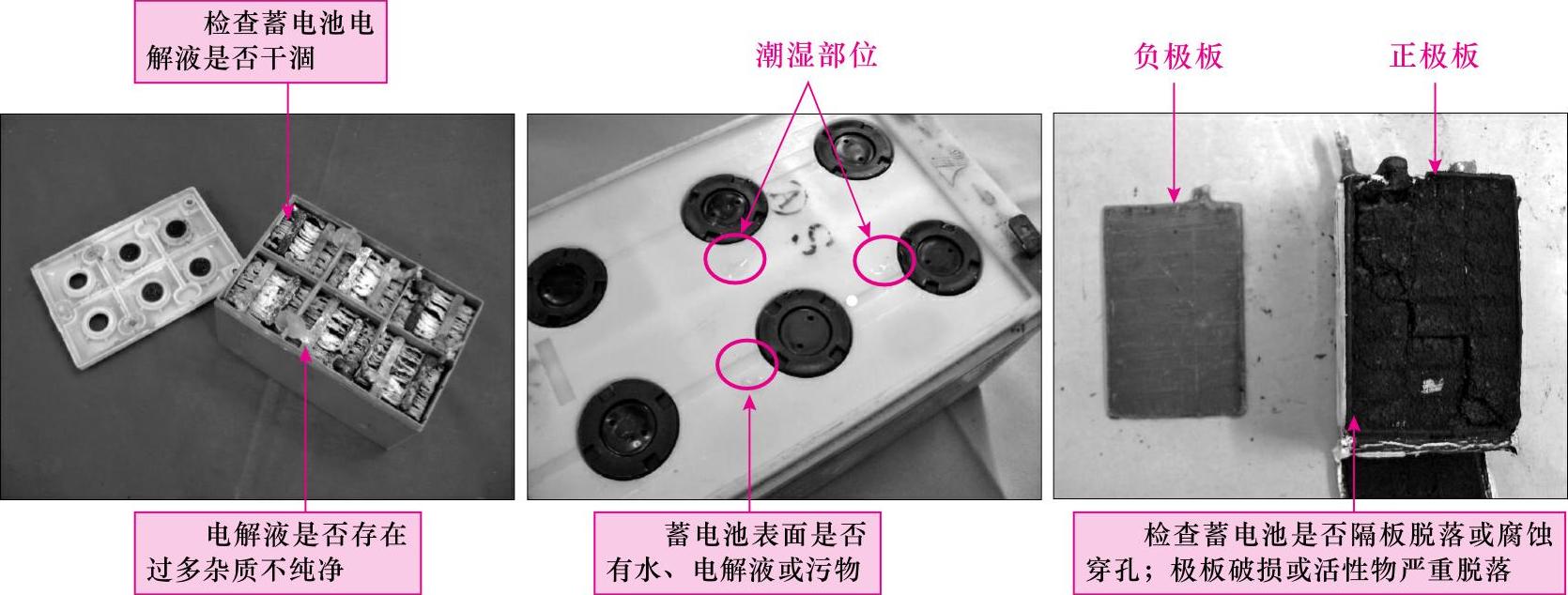

【摘要】：而引起蓄电池存放一段时间后电量下降的故障多是由其自身自放电引起的，此时应对蓄电池部分进行检修。图10-23 用性能良好的电源锁进行更换图10-24蓄电池自身故障引起自放电严重的原因

1.故障表现

电动自行车蓄电池满电条件下，存放几天后再使用时，接通电源便指示电池电量不足，需充电的提示。

2.故障分析

电动自行车蓄电池放置一段时间后存电不足或无电，属于其自放电故障，该类故障多是由蓄电池供电导线对地短路、蓄电池内部故障引起的。

需要注意的是，在正常情况下，蓄电池自行放电是不可避免的，但如果每天自行车放电使其容量下降2％以上，则表明其存在自放电严重的情况，需要及时排查。

首先应排查出蓄电池本身以外的不良情况，如首先检查电源供电线路中某处导线存在轻微接地短路情况，若供电线路正常，则多是由蓄电池本身不良引起的，需要对蓄电池进行修复操作。

3.故障检修

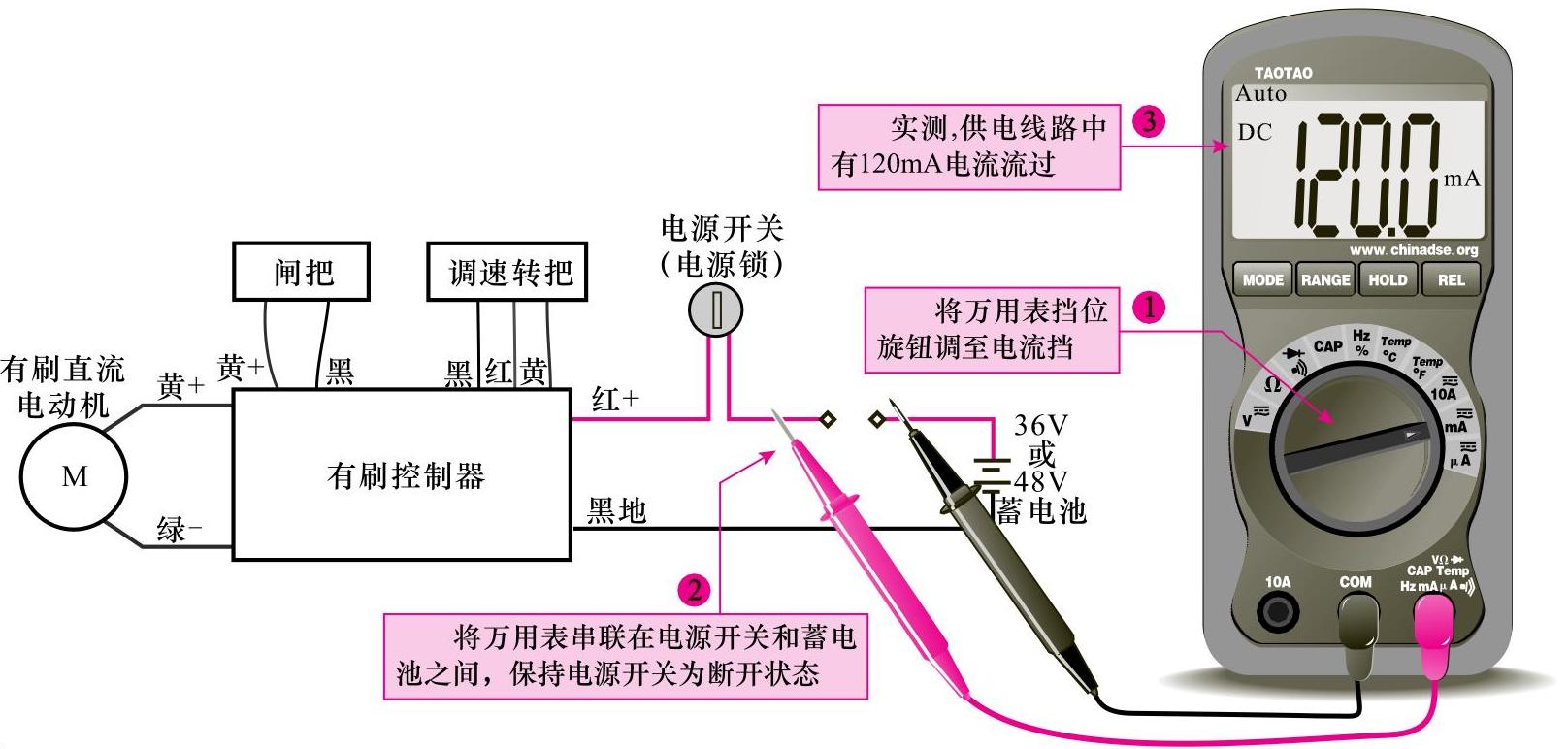

图解演示按图10-21所示，使用万用表检测供电线路中是否存在短路故障。

经检测发现，在未接通电源锁开关时，万用表中便显示有120mA的电流流过，说明该供电线路中有电流流过，也就是说有电流回路，而该电流较小，怀疑供电引线有轻微短路的故障。

图解演示

取下电源锁，按图10-22所示，使用万用表检测供电线路中是否有电流流过。

图10-21 检测供电线路中是否存在短路故障

图10-22 使用万用表检测供电线路中是否有电流流过

从图10-22可以看到，万用表读数为零，说明此情况下，短路情况被排除；这时可怀疑之前的短路故障是由电源锁内部触片短路引起的。

图解演示

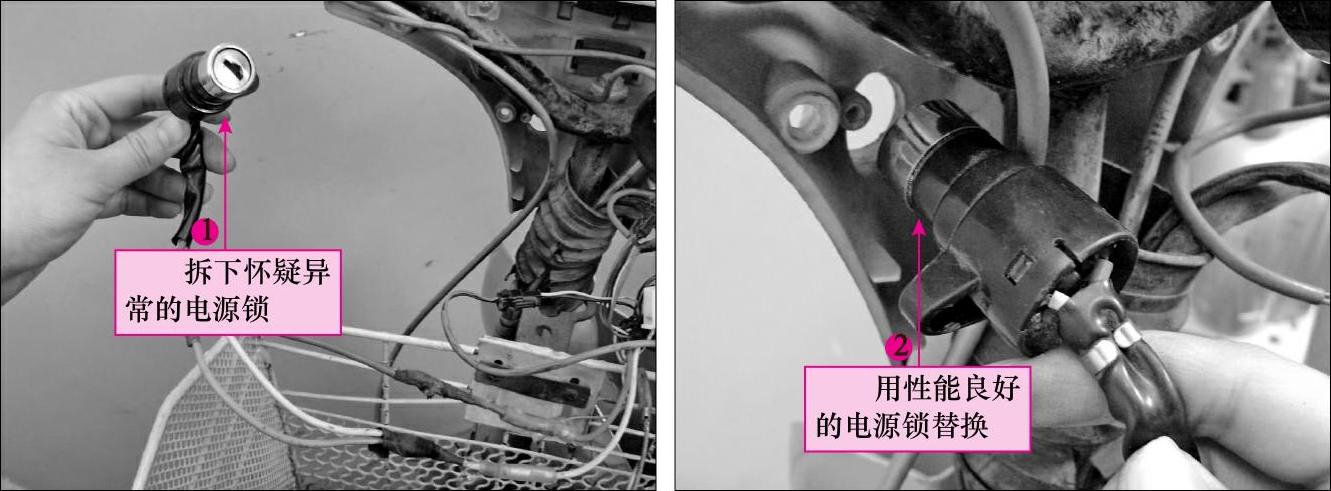

按图10-23所示，更换电源锁，排查电源锁故障。

用性能良好的电源锁进行更换后，供电线路中的电流为零，说明故障排除。
