电动自行车故障检修，修复电动机不启动问题

2023-09-27 理论教育版权反馈

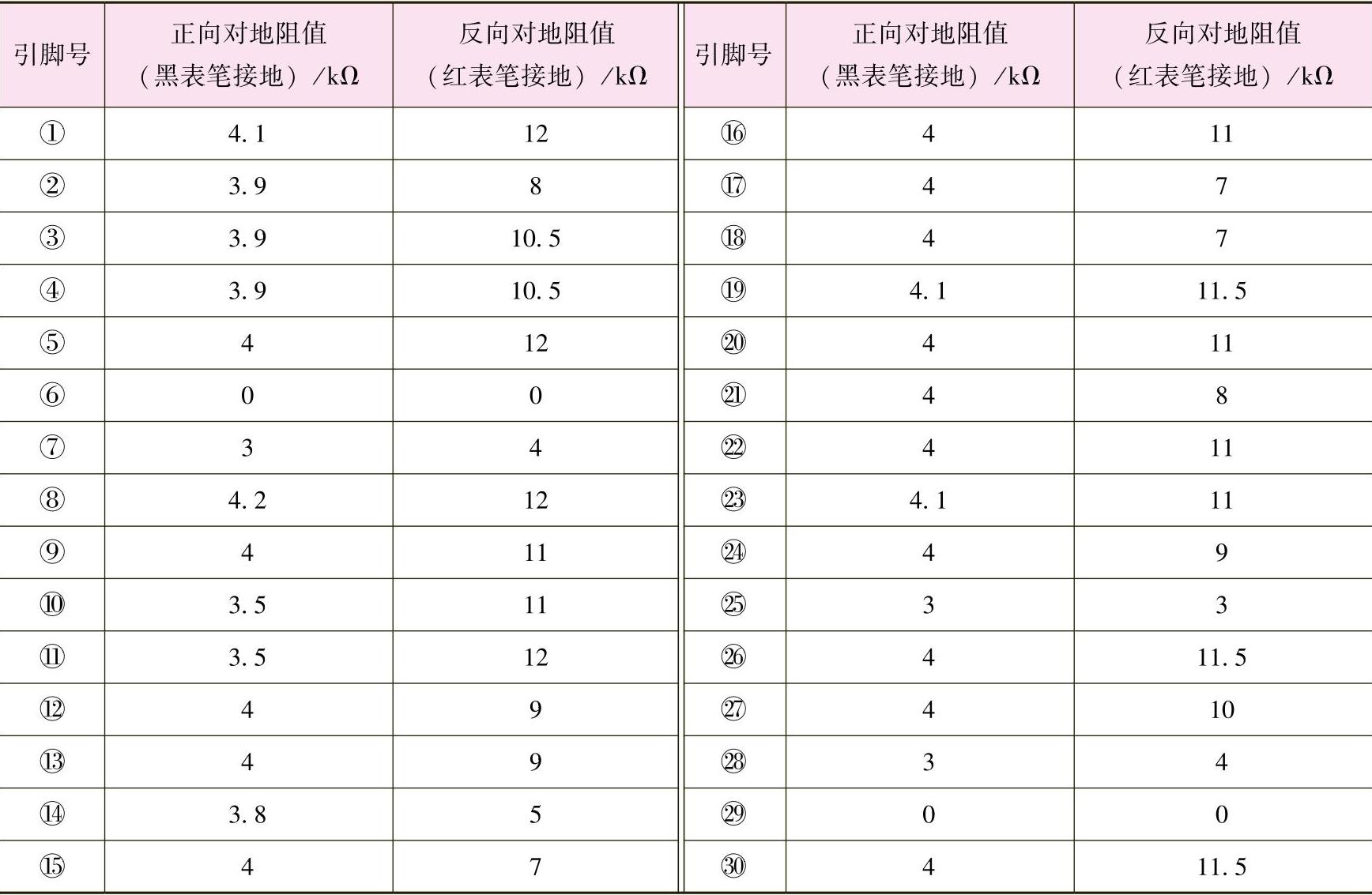

【摘要】：图10-11 控制芯片的检测方法经检测，该控制芯片的各引脚阻值均与正常值相差较大，怀疑该芯片已损坏，用同型号芯片更换后，通电试车，故障排除。相关资料正常情况下，该电动自行车控制器中控制芯片的各引脚阻值见表10-2，可作为实际检测时的重要参考依据。

1.故障表现

邦德牌电动自行车，拧动电源锁通电后，旋动转把不起作用，电动机不启动、不运转。

2.故障分析

电动自行车通电后，旋动转把电动机不启动、不运转，多为电动机启动控制系统异常，应重点检查与电动机启动控制相关的部件，如转把、控制器内MOS管、控制器内控制芯片等，可逐步对其进行检测，找到故障元器件后排除故障即可。

3.故障检修

根据故障分析，为确认具体故障部位，可首先采用替换法来对怀疑故障部件进行替换。

图解演示

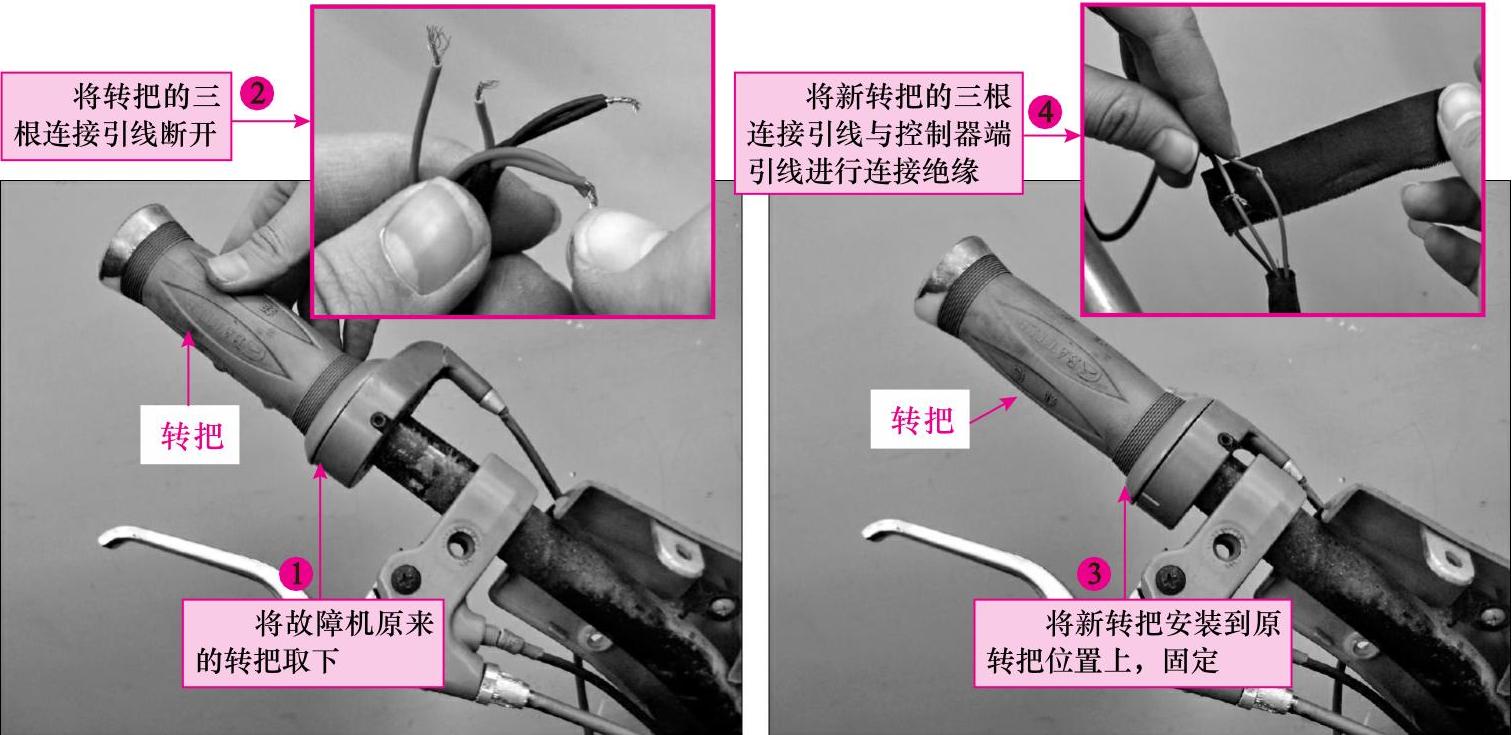

①按图10-9所示，更换转把，排查转把故障。

图10-9 采用替换法更换和检查转把

更换转把后故障依旧，则说明该车故障多是由控制器部分引起的，此时为进一步确认故障，同样可采用替换法整体更换控制器。

经检查发现，用好的控制器代换后故障排除，则表明故障确实由控制器引起的，此时则可对替换下的控制器进行进一步检查和判断。

图解演示

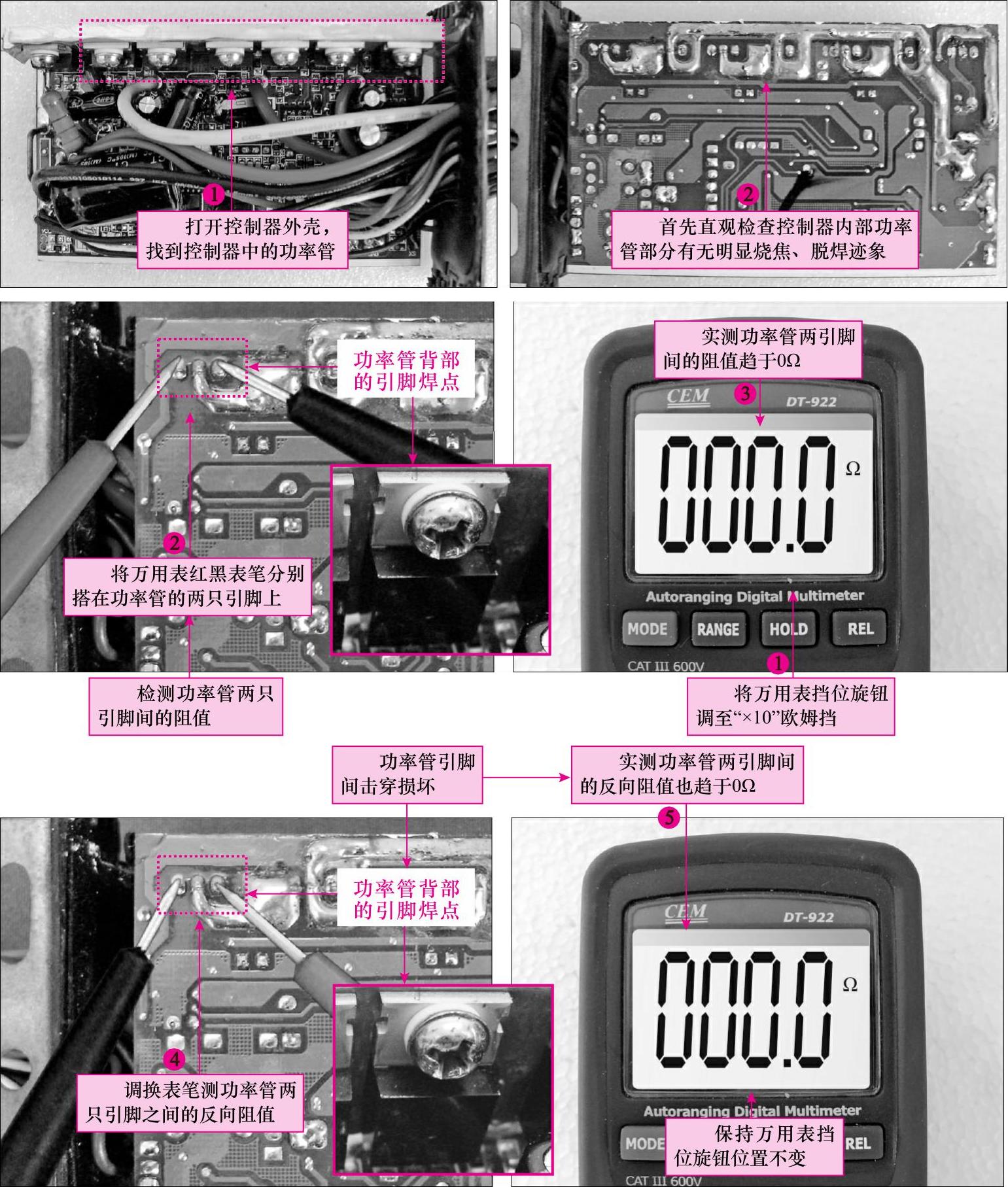

②按图10-10所示，打开控制器外壳，用万用表检测控制器中功率管，判断其好坏。

图10-10 场效应晶体管的检测方法

经检测发现，功率管两两引脚间的正反向阻值均趋于零，表明该功率管已击穿损坏，选配相同规格的功率管进行更换。

功率管更换后，为确保检修质量，还应对控制器相关的控制芯片进行检测和判断，功率管的击穿可能直接导致该芯片的烧毁，若该芯片损坏，也将导致电动自行车电动机不受控制的故障。

图解演示

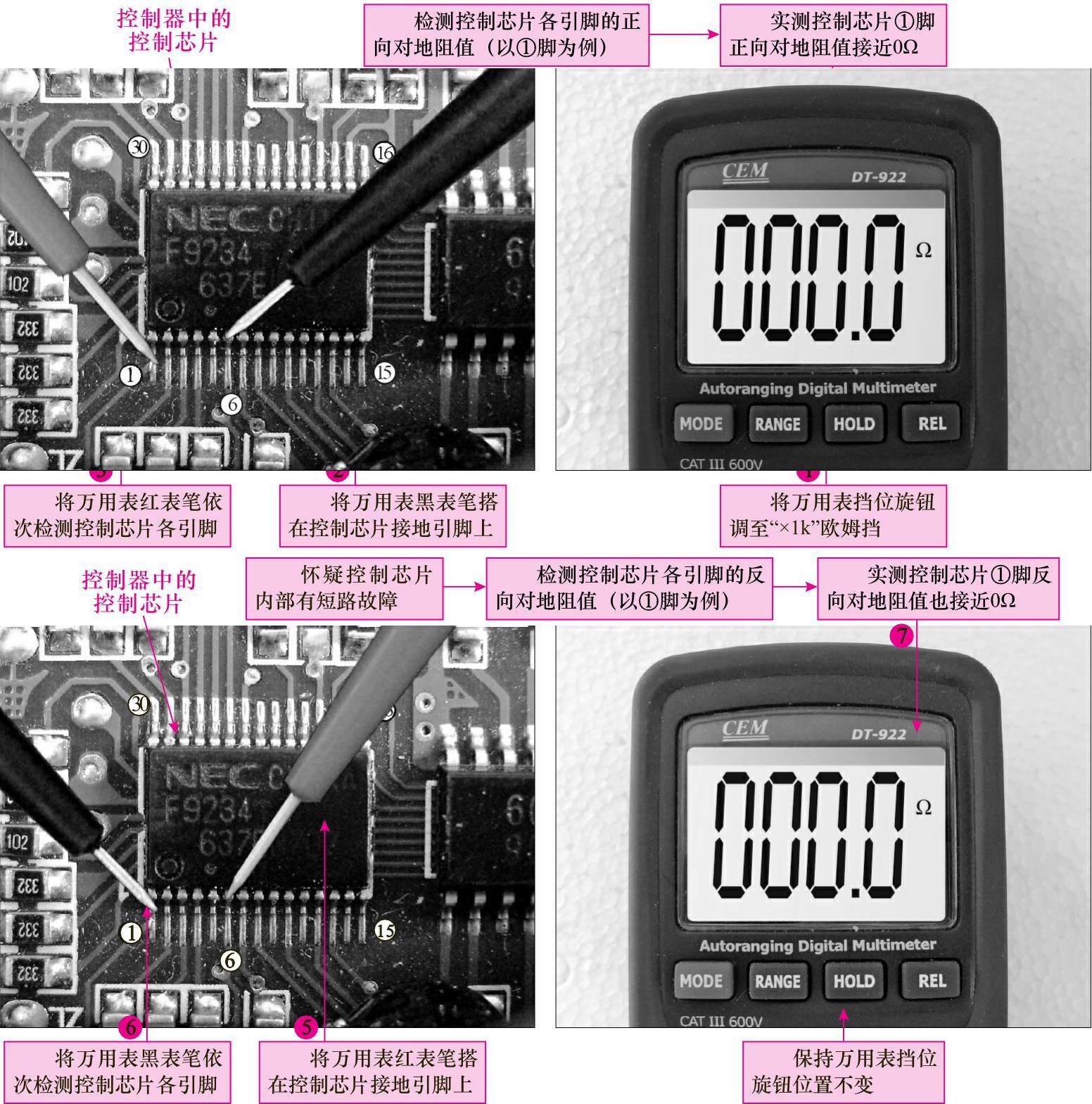

③按图10-11所示，在断电的情况下，分别测量各芯片引脚的阻值，判断该芯片是否损坏。

图10-11 控制芯片（NECF9234）的检测方法

经检测，该控制芯片（NECF9234）的各引脚阻值均与正常值相差较大，怀疑该芯片已损坏，用同型号芯片更换后，通电试车，故障排除。
