电动自行车仪表盘无显示故障快速解决

2023-09-27 理论教育版权反馈

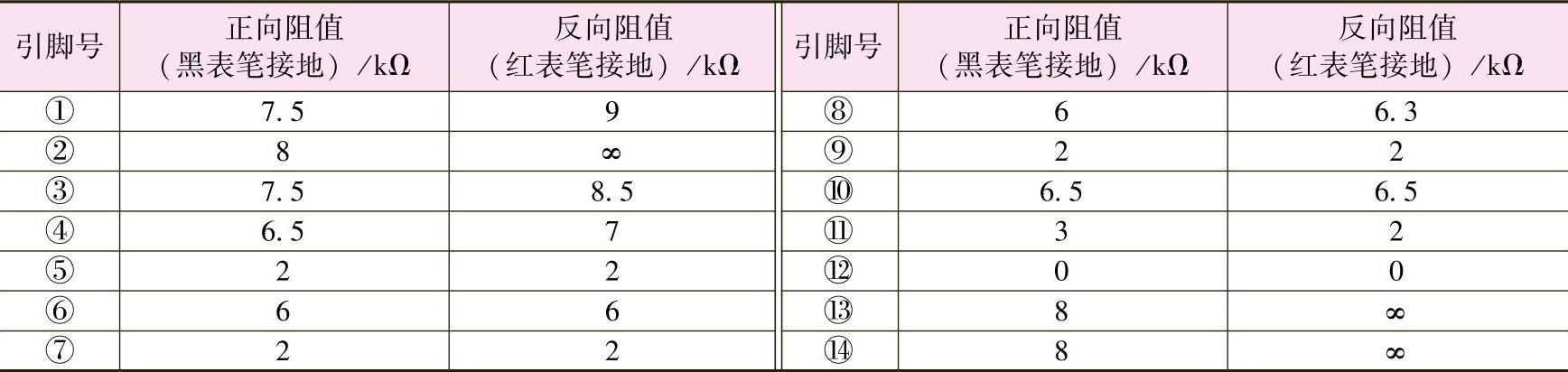

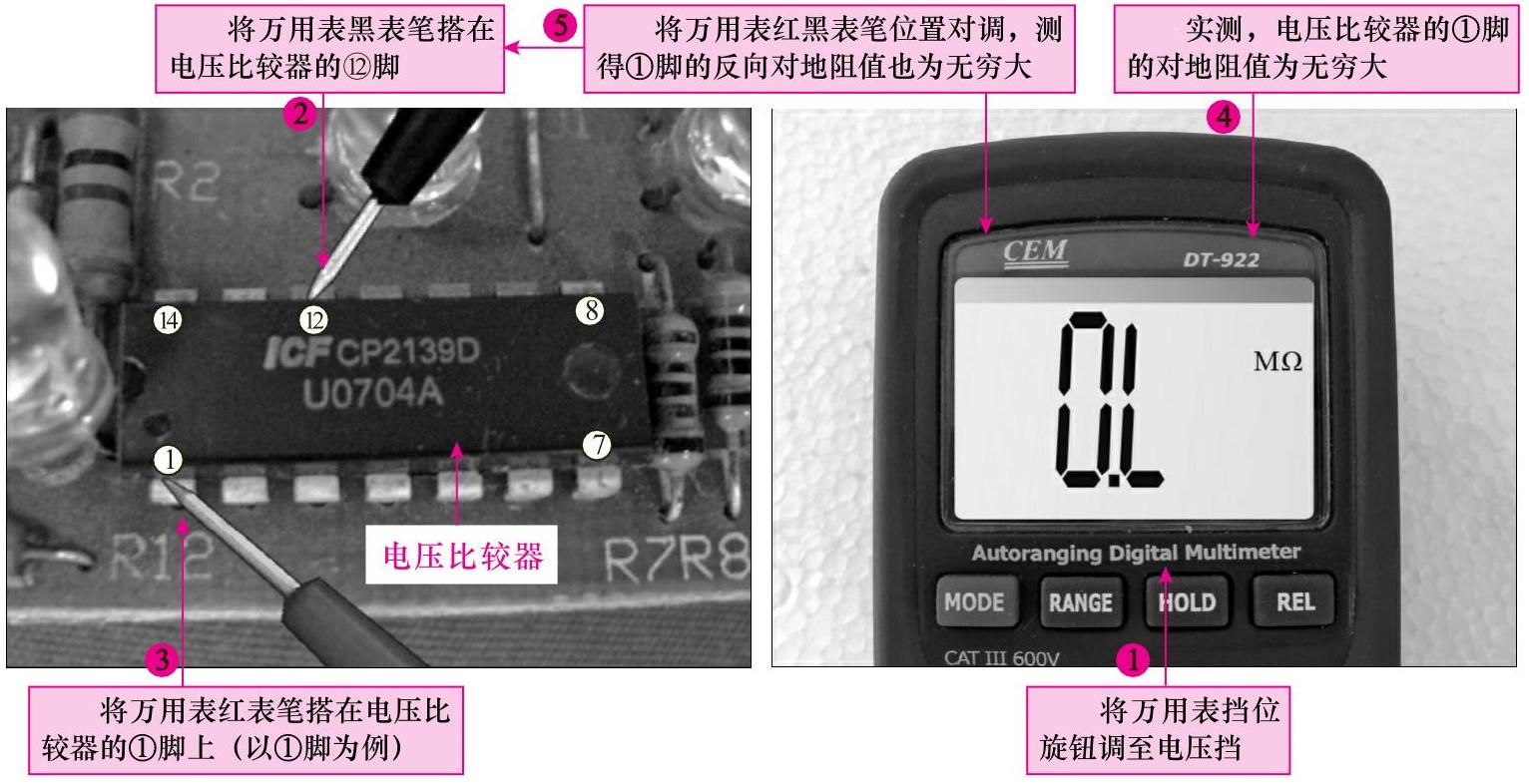

【摘要】：发光二极管更换后，为确保检修质量，还应对电压比较器相关的芯片进行检测和判断，发光二极管的击穿可能直接导致该芯片的烧毁，若该芯片损坏，也将导致无刷电动自行车仪表盘无显示、电动自行车也能行驶。表10-1 电压比较器各引脚的正反向对地阻值

1.故障表现都市风牌无刷电动自行车仪表盘指示灯不亮，电动自行车能够正常行驶。

2.故障分析

图解演示

根据故障表现可知，电动自行车仪表盘不亮，但其他功能正常，说明故障发生在与仪表盘直接相关的部件。图10-3为电动自行车整机接线图。

图10-3 电动自行车整机接线图

由图10-3可知，电动自行车仪表盘由蓄电池直接供电，因此通常引起无刷电动自行车仪表盘无显示、电动车也能行驶，主要原因是由指示仪内部损坏引起的该故障。为确认具体故障部位，遵循先外后内、先简单后复杂的检修顺序首先检查外部的连接线是否有松动，若检查后还是无法排除故障，再对显示仪表进行拆卸和检测，盲目地拆卸显示仪表容易造成重装或调整不良，引起内部损坏。

3.故障检修

通过上述故障分析，先观察通电后仪表盘的反应。接通电源，观察仪表盘反应。

正常情况下，在开启电源后，显示仪表盘的指示灯应亮起，此时仪表盘无任何反应，则应重点监测电路板中的相关元器件以及输入信号等是否正常。

图解演示

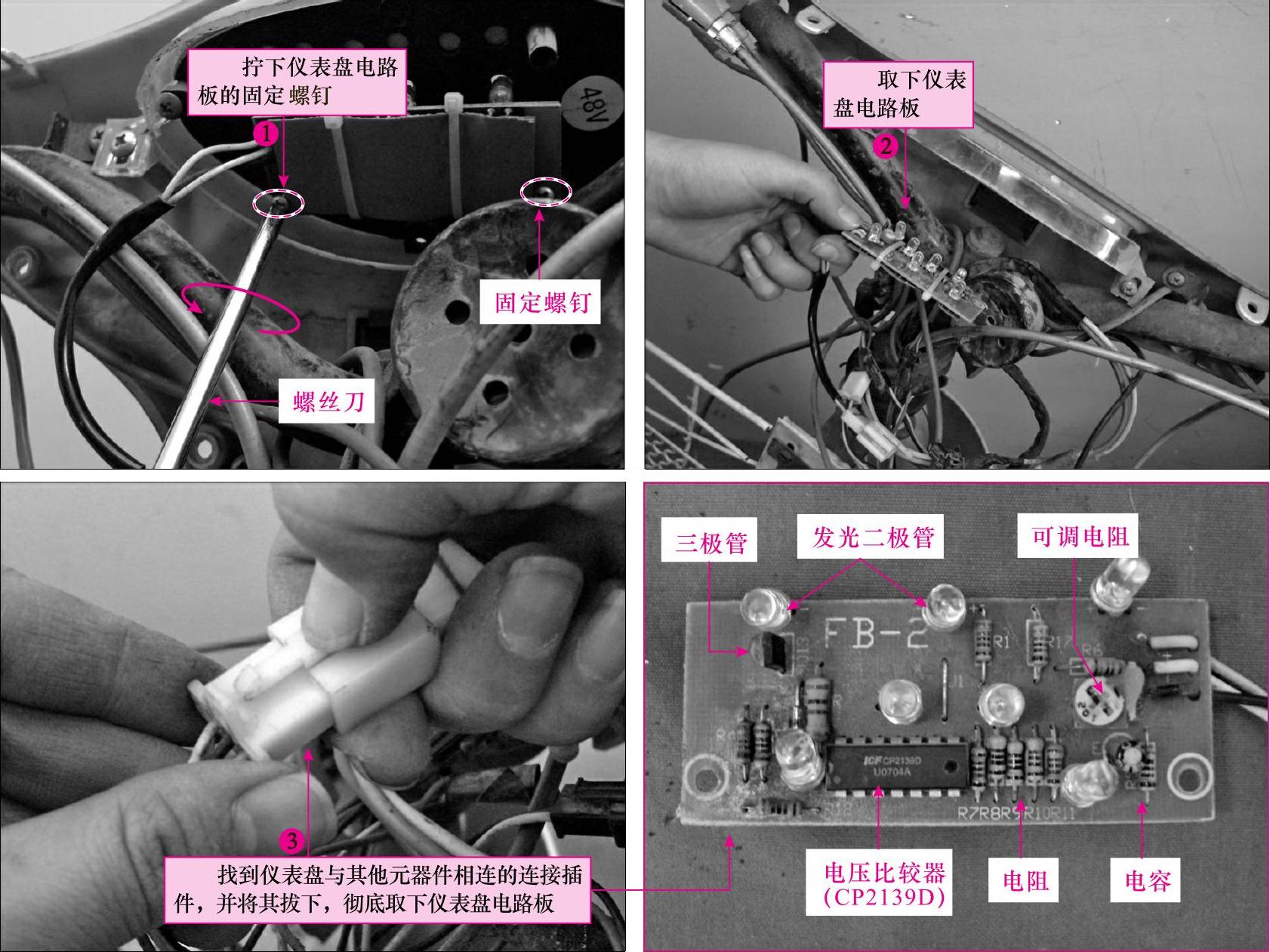

按图10-4所示，对仪表盘电路板进行拆卸。
