电动车蓄电池整体代换方法
【摘要】：按图9-43所示，将电池盒外壳拆开，便可看见内部的单体蓄电池组。图9-45 取出单体蓄电池图解演示取出所有需要代换的单体蓄电池，将新的单体蓄电池进行重新连接，然后装入电池盒中。图9-46 常见的蓄电池连接方法图解演示按图9-47所示，用电烙铁将连接引线焊接在极柱上，注意首尾正、负极相连，使三块单体蓄电池与接口串联在一起。图9-47 焊接连接引线图9-48 安装单体蓄电池图9-49 固定好电池盒
对于整体代换的蓄电池，需要将电池盒拆开。蓄电池的电池盒是由两块对称的塑料壳组成，连接部位由螺钉进行固定。
图解演示
按图9-41所示，用合适的螺丝刀将电池盒滑道的螺钉拧下，取下滑道和底座。

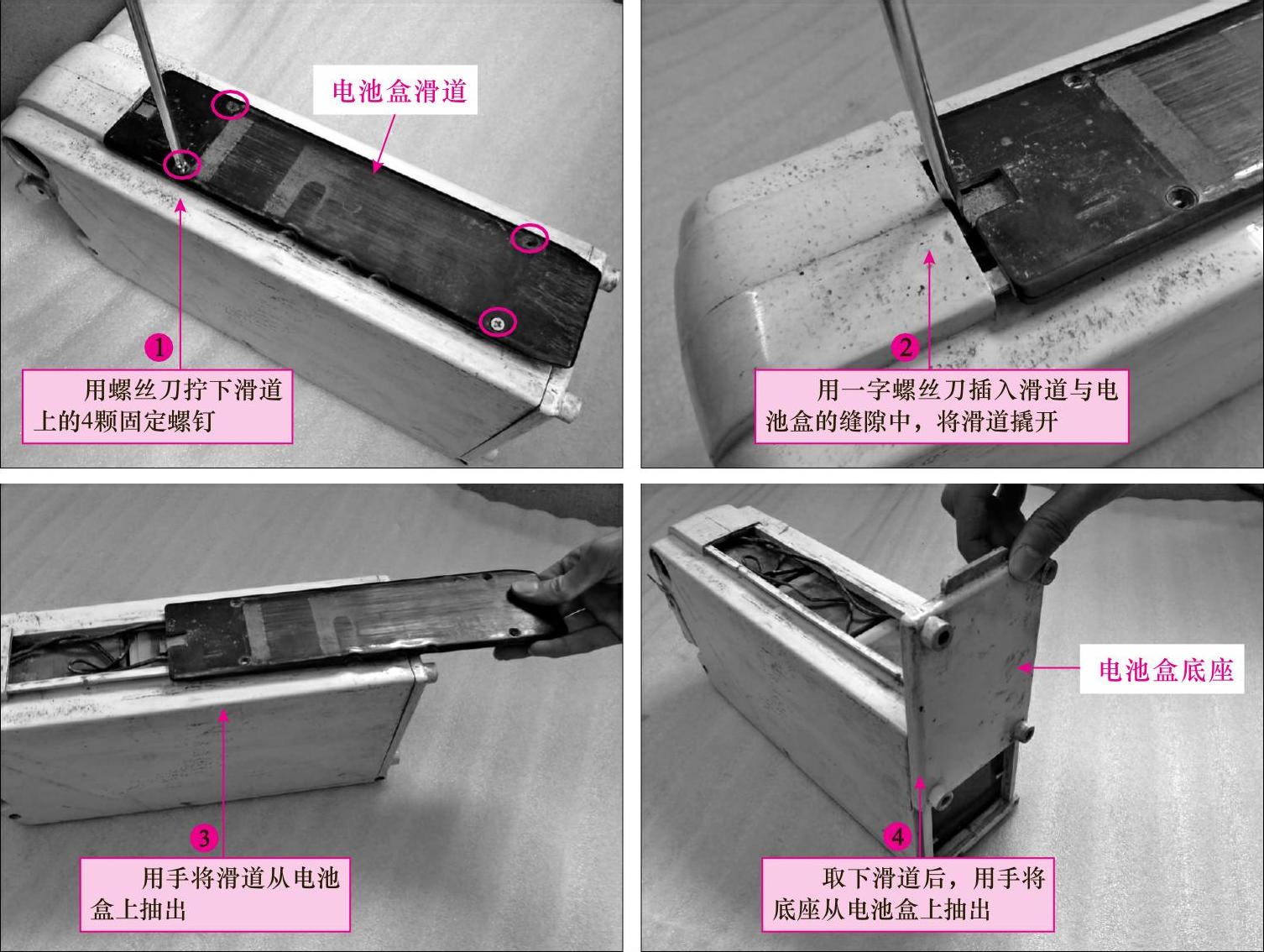

图9-41 拆卸滑道和底座
图解演示
按图9-42所示，拧下电池盒提手的固定螺钉，取下提手。按图9-43所示，将电池盒外壳拆开，便可看见内部的单体蓄电池组。
提示说明
由于内部蓄电池通过引线与电池盒电源接口相连，在抬起外壳时，应注意其内部的线路连接，不要用力过大，将内部连线扯断。
图解演示
按图9-44所示，使用电烙铁将极柱上的焊点熔化，便可取下连接引线。

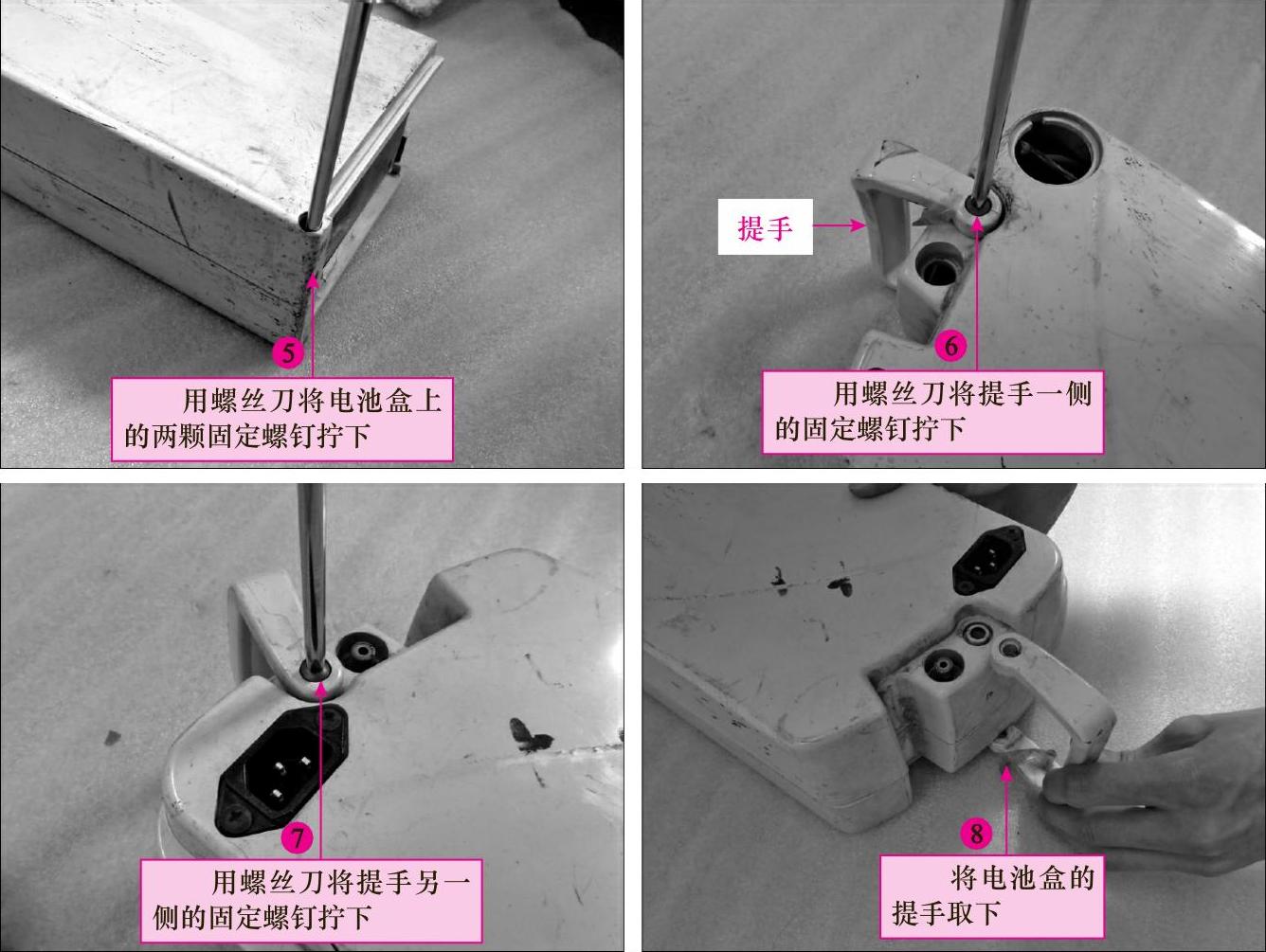

图9-42 拆卸电池盒的提手

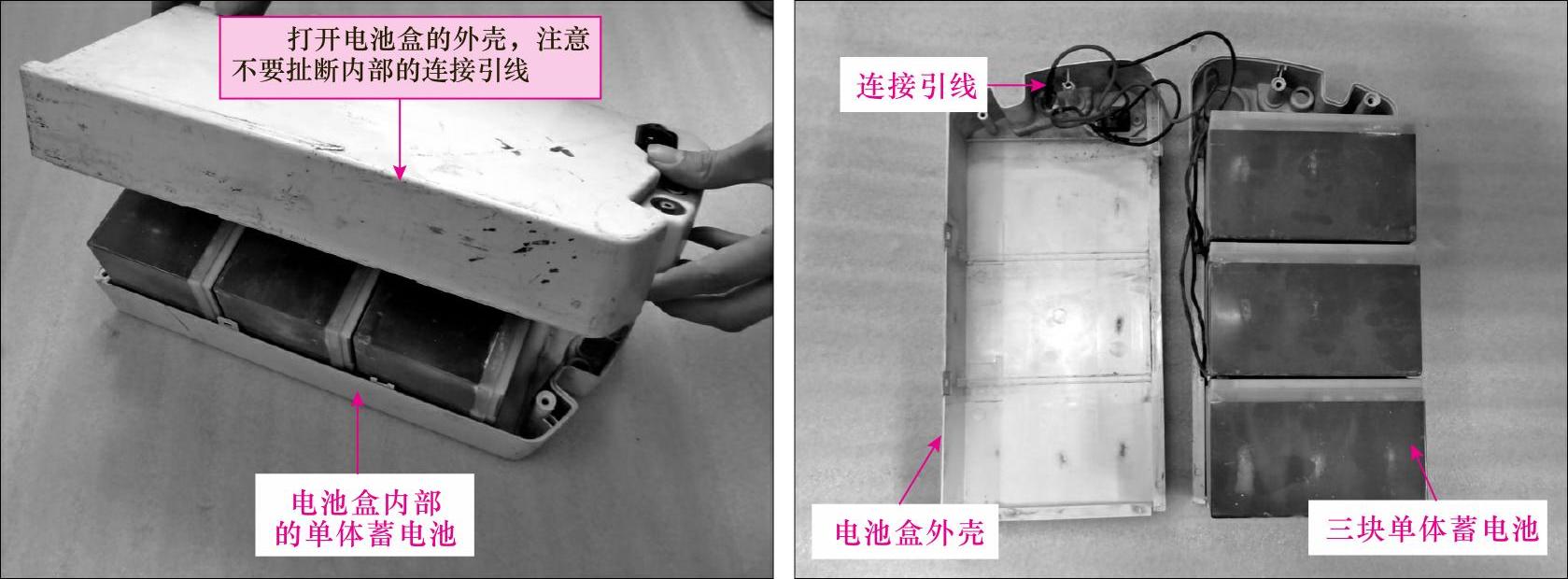

图9-43 取下蓄电池外壳

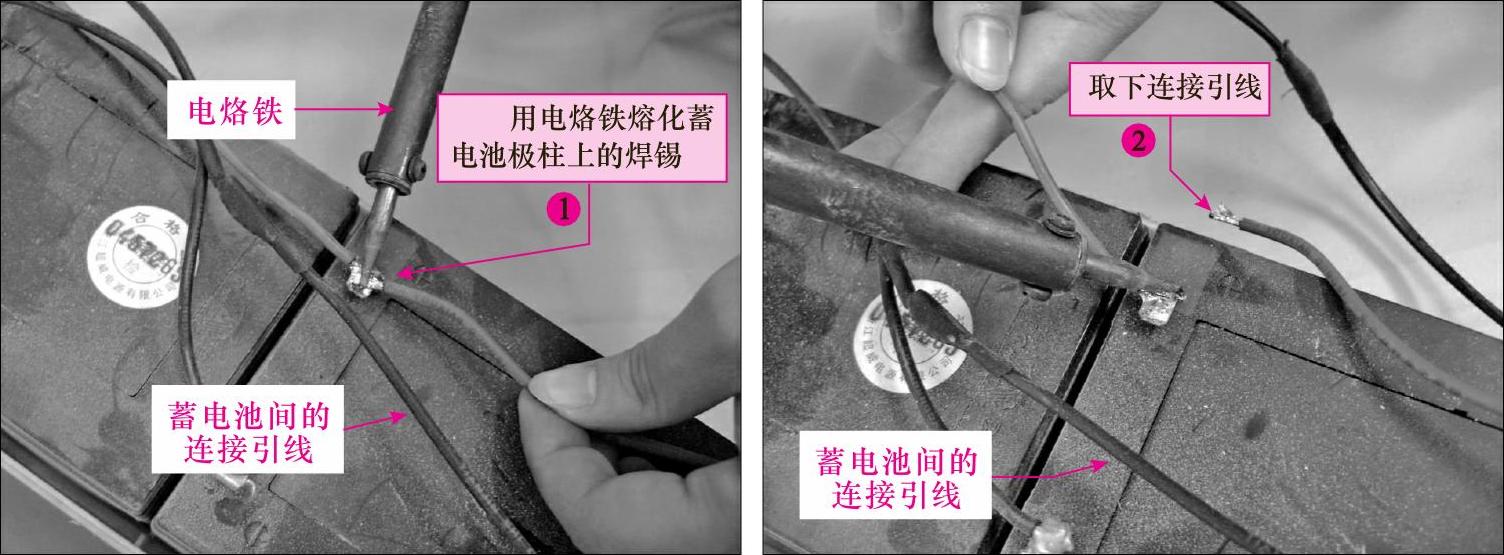

图9-44 用电烙铁将各焊点融化
图解演示
按图9-45所示，将单体蓄电池间的引线取下后，可将单体蓄电池从电池盒中取出。

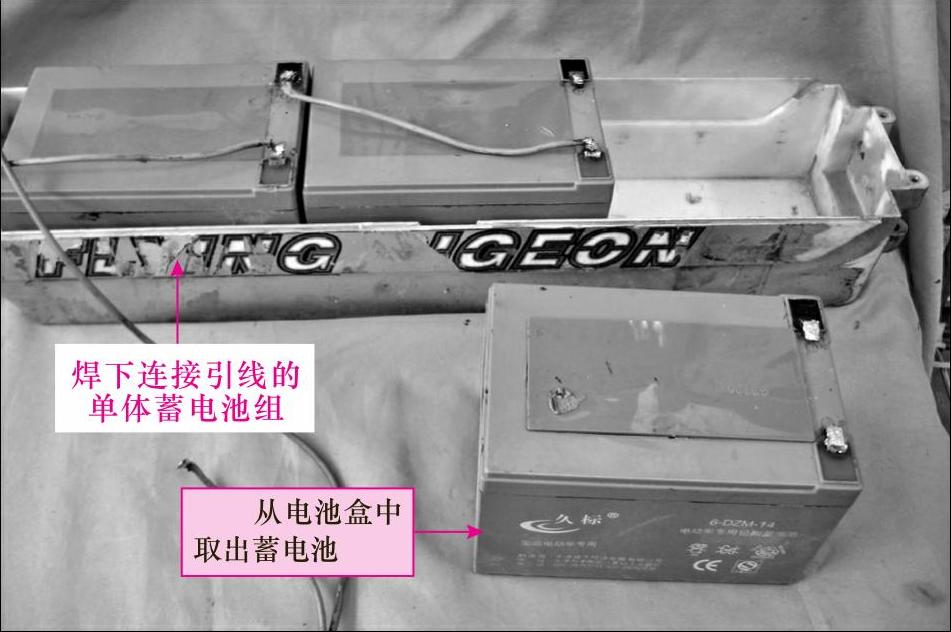

图9-45 取出单体蓄电池
图解演示
取出所有需要代换的单体蓄电池，将新的单体蓄电池进行重新连接，然后装入电池盒中。通常，单体蓄电池之间需要串联在一起，然后再与电池盒上的电源接口相连。图9-46所示为常见的蓄电池连接方法。
图9-46 常见的蓄电池连接方法
图解演示
按图9-47所示，用电烙铁将连接引线焊接在极柱上，注意首尾正、负极相连，使三块单体蓄电池与接口串联在一起。按图9-48所示，将单体蓄电池放入电池盒中，注意不要压住连接引线。按图9-49所示，将电池盒的外壳、滑道固定好，拧紧固定螺钉，蓄电池整体代换完成。
图9-47 焊接连接引线

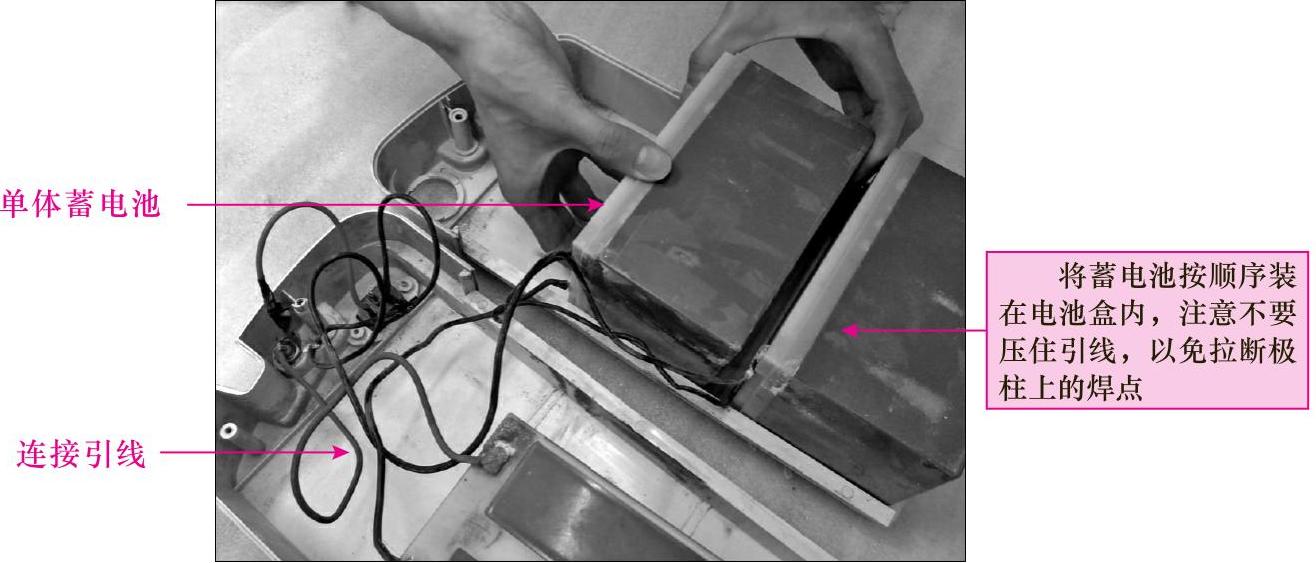

图9-48 安装单体蓄电池

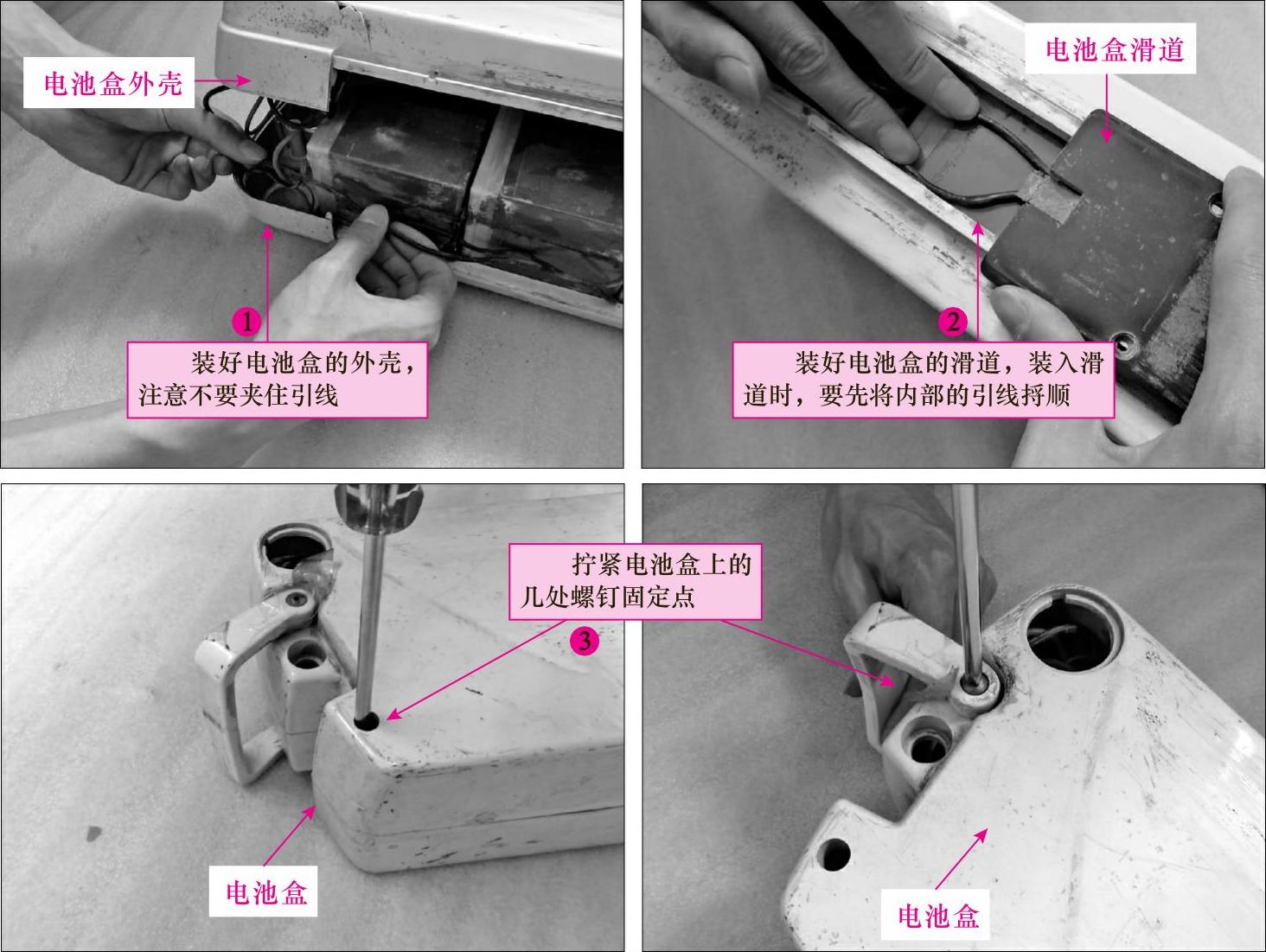

图9-49 固定好电池盒
