电动自行车控制器核心器件检修方法

2025-09-30 理论教育版权反馈

【摘要】：图8-41 三端稳压器件的检测方法实测三端稳压器LM317的输入端电压约为50.4V，输出端电压约为24.3V，正常。相关资料电动自行车控制器中通常采用的三端稳压器除了上面介绍的LM317之外，还有7805、7806、7812、7815等三端稳压器，这些三端稳压器的检测方法基本相同。下面以控制芯片中的①脚为例，介绍具体的检测方法。

若经上述检测，控制器与外部的连接均正常时，则需要进一步对控制器本身进行检测，检测控制器时，应重点对易损元器件进行检测，如稳压器件、场效应晶体管（MOS管）、控制芯片（PWM信号产生电路）以及限流电阻器等元器件。

1.稳压器件的检测方法

控制器中的稳压器件主要是将蓄电池送来的电压进行稳压后，输出电路板上其他元器件正常工作时所需要的直流电压。

图解演示

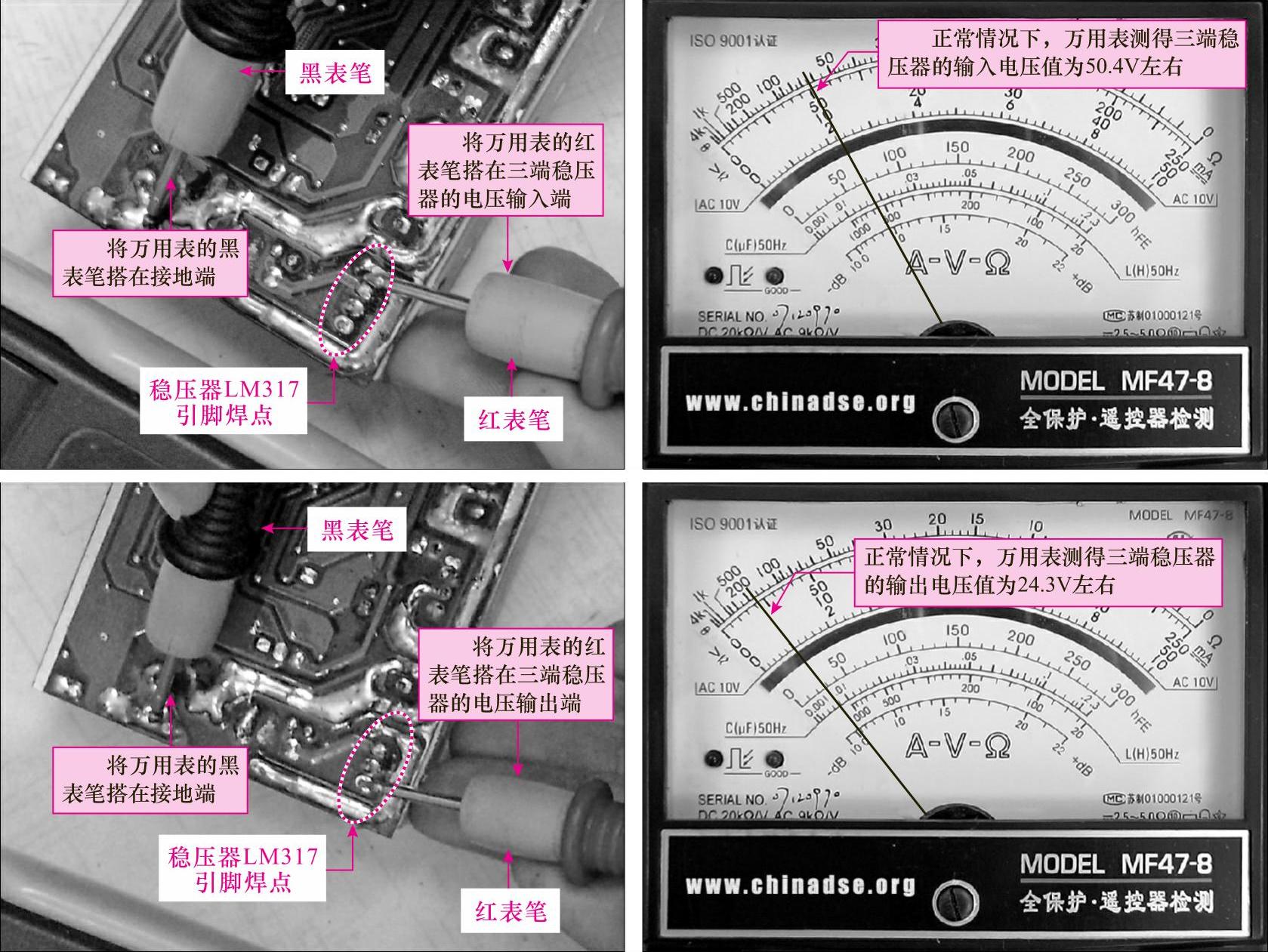

在控制器中使用的稳压器件通常为三端稳压器以及稳压二极管，其中三端稳压器使用较多，下面以三端稳压器为例，介绍一下稳压器件的检测方法，如图8-41所示，将万用表的量程调整至“直流250V”电压挡，通过检测三端稳压器的输入输出电压来判断三端稳压器是否正常。

图8-41 三端稳压器件的检测方法

实测三端稳压器LM317的输入端电压约为50.4V，输出端电压约为24.3V，正常。若输入正常，无输出，则表明该三端稳压器损坏，应选用同型号三端稳压器进行更换。

相关资料

电动自行车控制器中通常采用的三端稳压器除了上面介绍的LM317之外，还有7805、7806、7812、7815等三端稳压器，这些三端稳压器的检测方法基本相同。

2.场效应晶体管（MOS管）的检测方法

图解演示

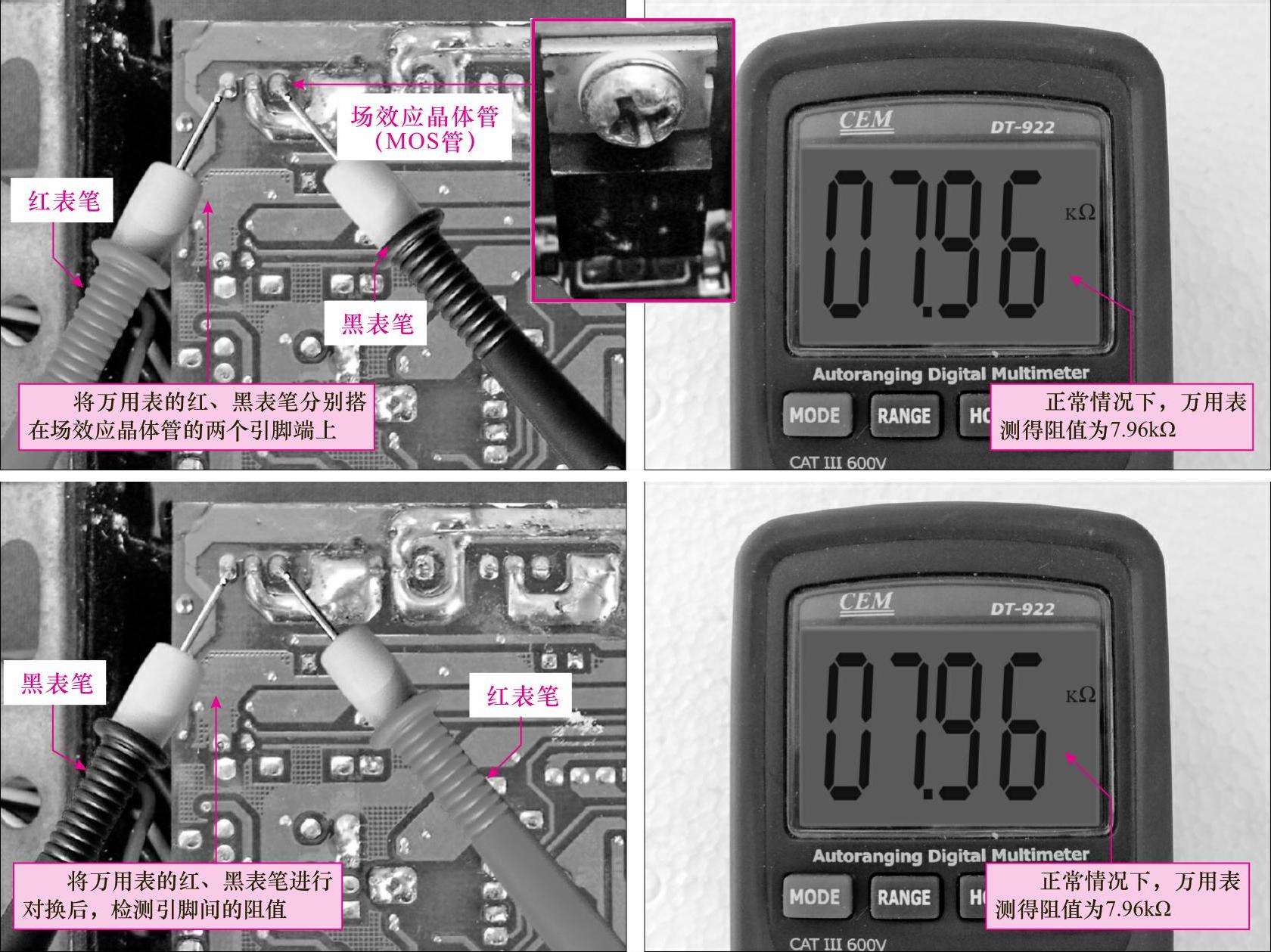

判断场效应晶体管（MOS管）是否正常时可在断电状态下检测各引脚间的阻值，如图8-42所示。

正常情况下，场效应晶体管（MOS管）各引脚之间的正反向阻值应为

①栅极（G）与源极（S）和漏极（D）之间的正、反阻抗都为无穷大。

②源极（S）与漏极（D）之间的反向阻抗为几百欧至几千欧，正向阻抗较大。

若在路检测时，可能受外围元器件的影响与正常值有所偏差，此时，可将场效应晶体管（MOS管）取下后，进行开路检测。若还不能满足正常的检测结果，或测得某组数值为零，则可能该晶体管已经损坏，应选用相同规格参数和型号的场效应晶体管（MOS管）进行更换。

提示说明

值得注意的是，由于控制器中多采用几个场效应晶体管进行工作，对该管进行检测时可采用比较法进行判断，若一排场效应晶体管中，其中一只与其他检测结果偏差较大，则可能该场效应晶体管已经损坏。

(https://www.chuimin.cn)

图8-42 场效应晶体管（MOS管）的检测方法

3.控制芯片的检测方法

图解演示

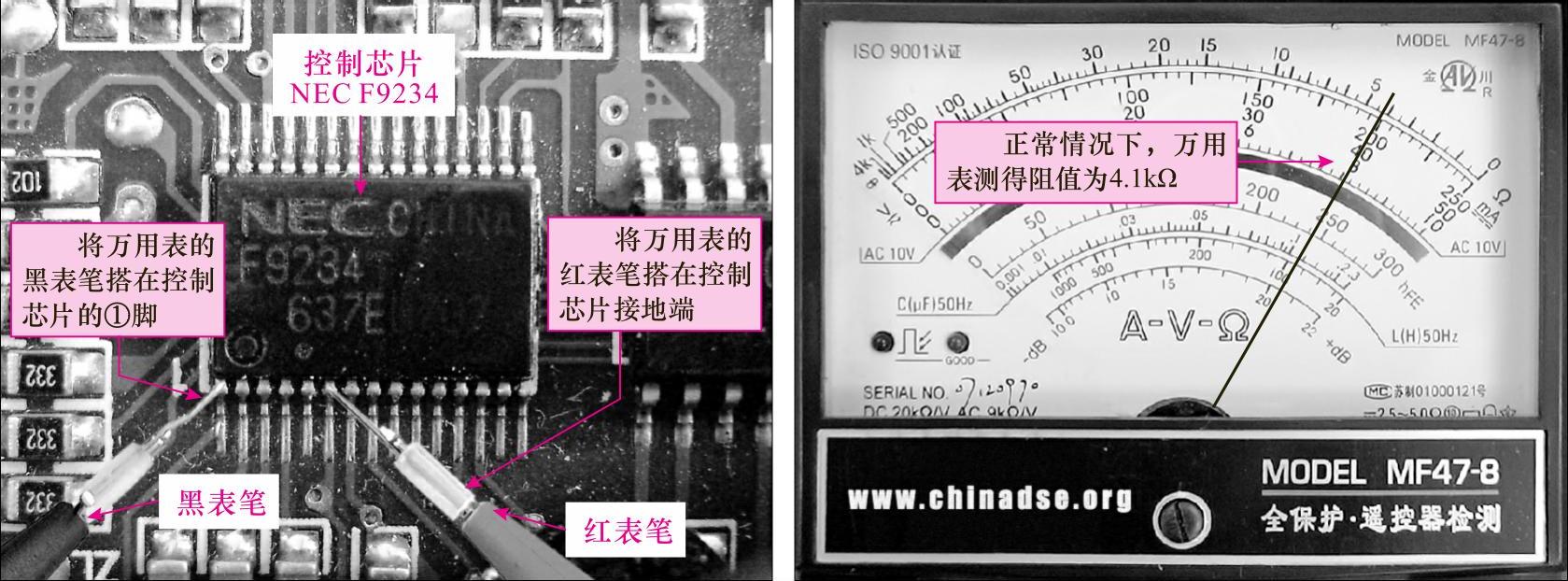

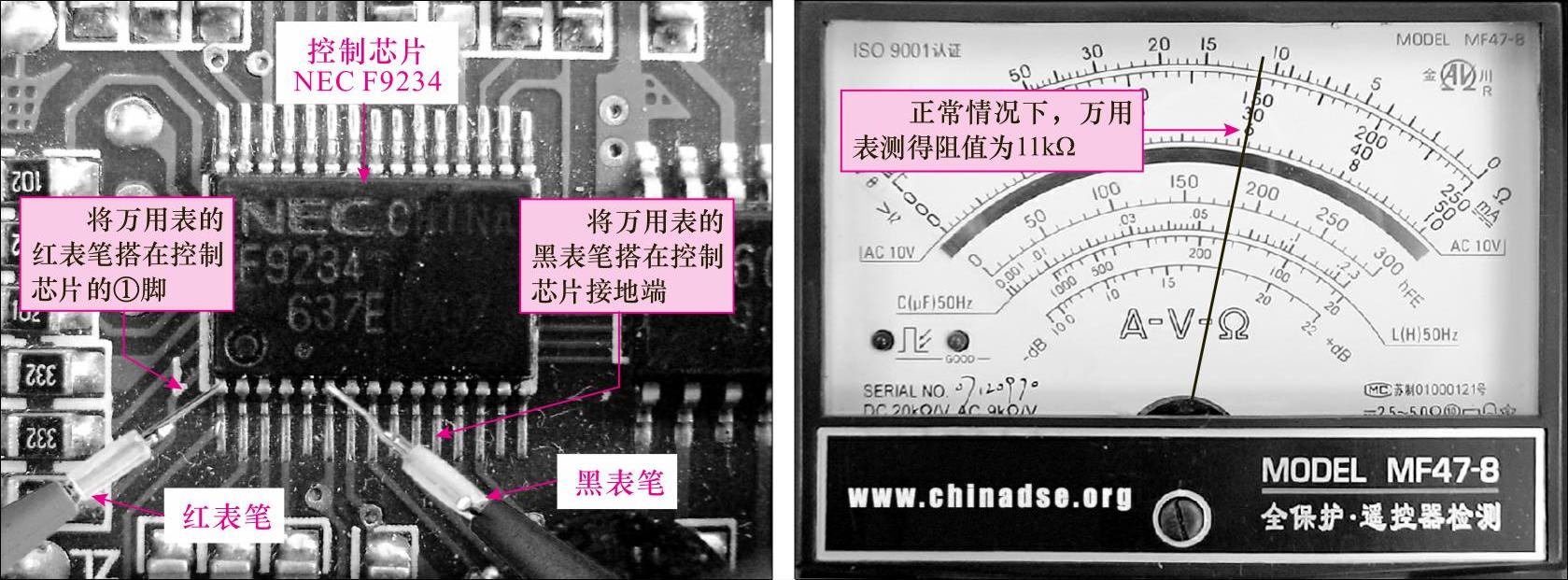

对控制芯片检测时通常采用测正反向对地阻值的方法进行判断，即将万用表黑表笔搭在接地端，红表笔依次检测芯片的各引脚的正向对地阻值；然后对调表笔，红表笔搭在接地端，黑表笔依次检测芯片各引脚的反向对地阻值，如图8-43所示。下面以控制芯片中的①脚为例，介绍具体的检测方法。

图8-43 控制芯片的检测方法

图8-43 控制芯片的检测方法（续）

正常情况下测得控制芯片NECF9234各引脚的正反向对地阻值见表8-9，若实测结果与表中数值偏差较大，则多为芯片本身损坏，应用专业的贴片机对芯片进行更换和焊装。

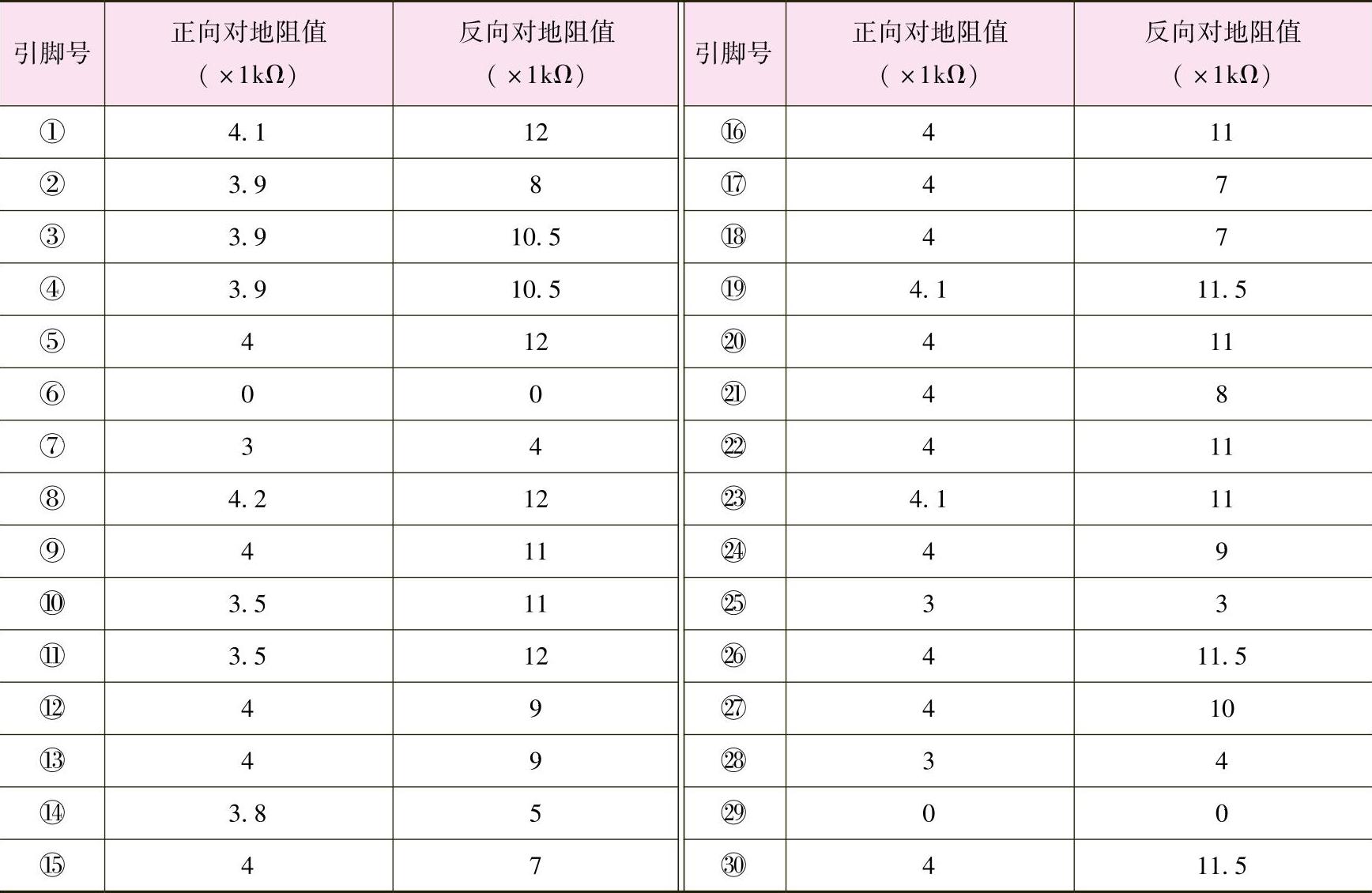

表8-9 控制芯片NECF9234各引脚的正反向对地阻值

注：本表为正常情况下用TninipaET-3010型指针万用表测得。

4.控制器其他易损部件的检测方法

图解演示

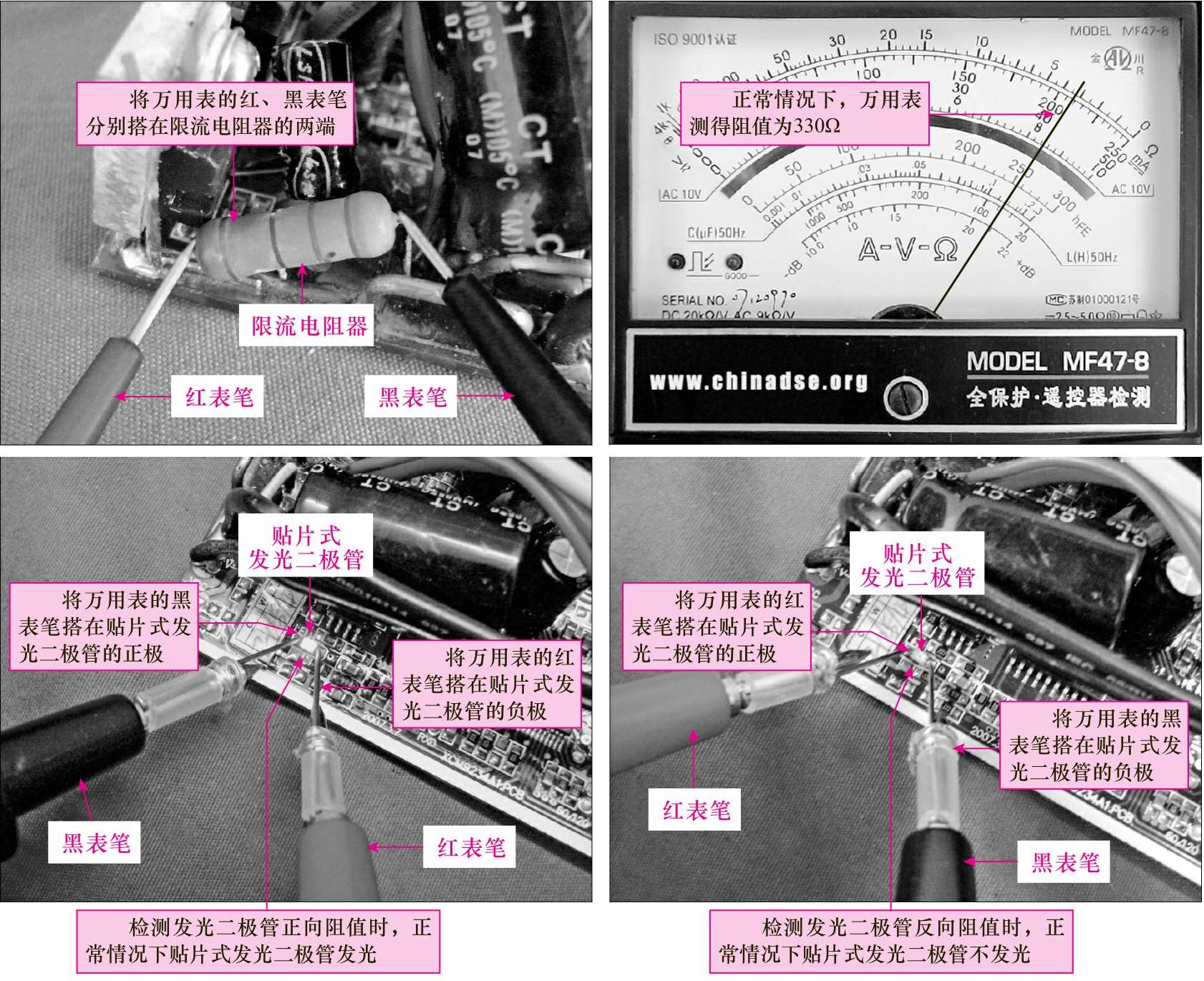

在控制器中其他部件损坏的概率也较高，如限流电阻器、贴片式发光二极管等，通常可直接在断电状态下通过万用表进行测量和判断，如图8-44所示。

图8-44 控制器其他易损部件的检测方法

检测限流电阻器时，主要是对限流电阻器的阻值进行检测，正常情况下，实测限流电阻器在路检测的阻值约为330Ω；检测贴片式发光二极管时，最为简便的方法是检测贴片式发光二极管是否能正常发光，若检测正向阻值时能发光，检测反向阻值时不发光，则表明贴片式发光二极管正常。
