控制器与电动机之间的控制信号在电动自行车中是非常重要的，该信号决定着电动自行车是否能正常行驶。下面以无刷直流电动机为例，介绍具体的检测方法。

图解演示

控制器与无刷直流电动机之间通常由三根较粗的引线和五根细引线进行连接，其中三根较粗引线为控制器与无刷直流电动机连接的三根相线；五根较细引线为控制器与无刷直流电动机内霍尔元件连接的引线，如图8_-38所示。

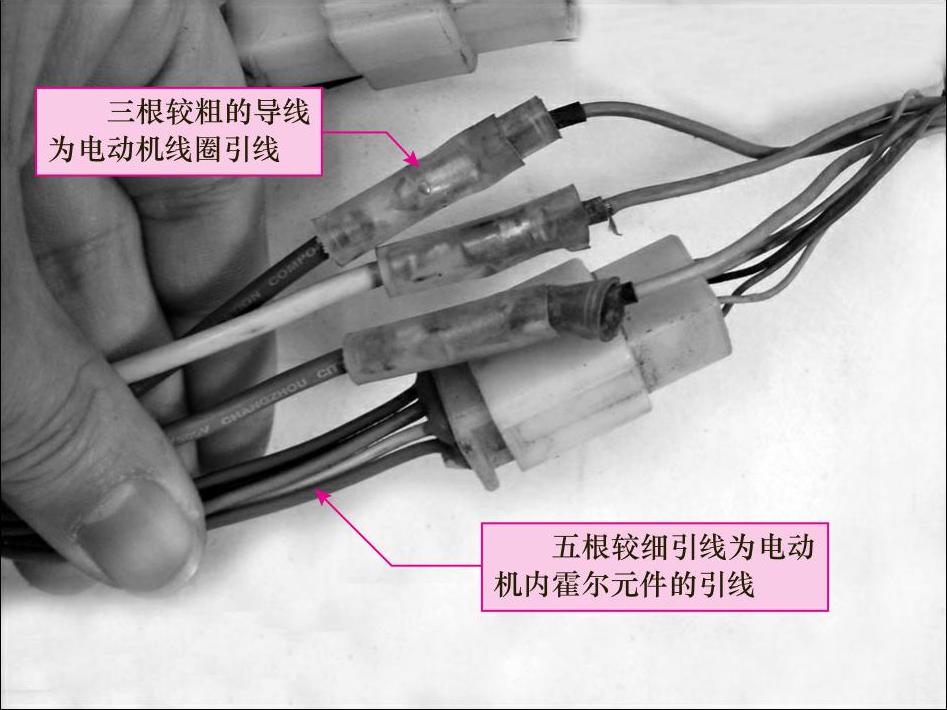

图8-38 控制器与无刷直流电动机之间的控制引线

图解演示

电动自行车正常工作时，控制器与无刷直流电动机线圈连接的三根引线之间应有一定的电压值，此时，可以使用万用表分别检测引线端的电压值，如图8-39所示。

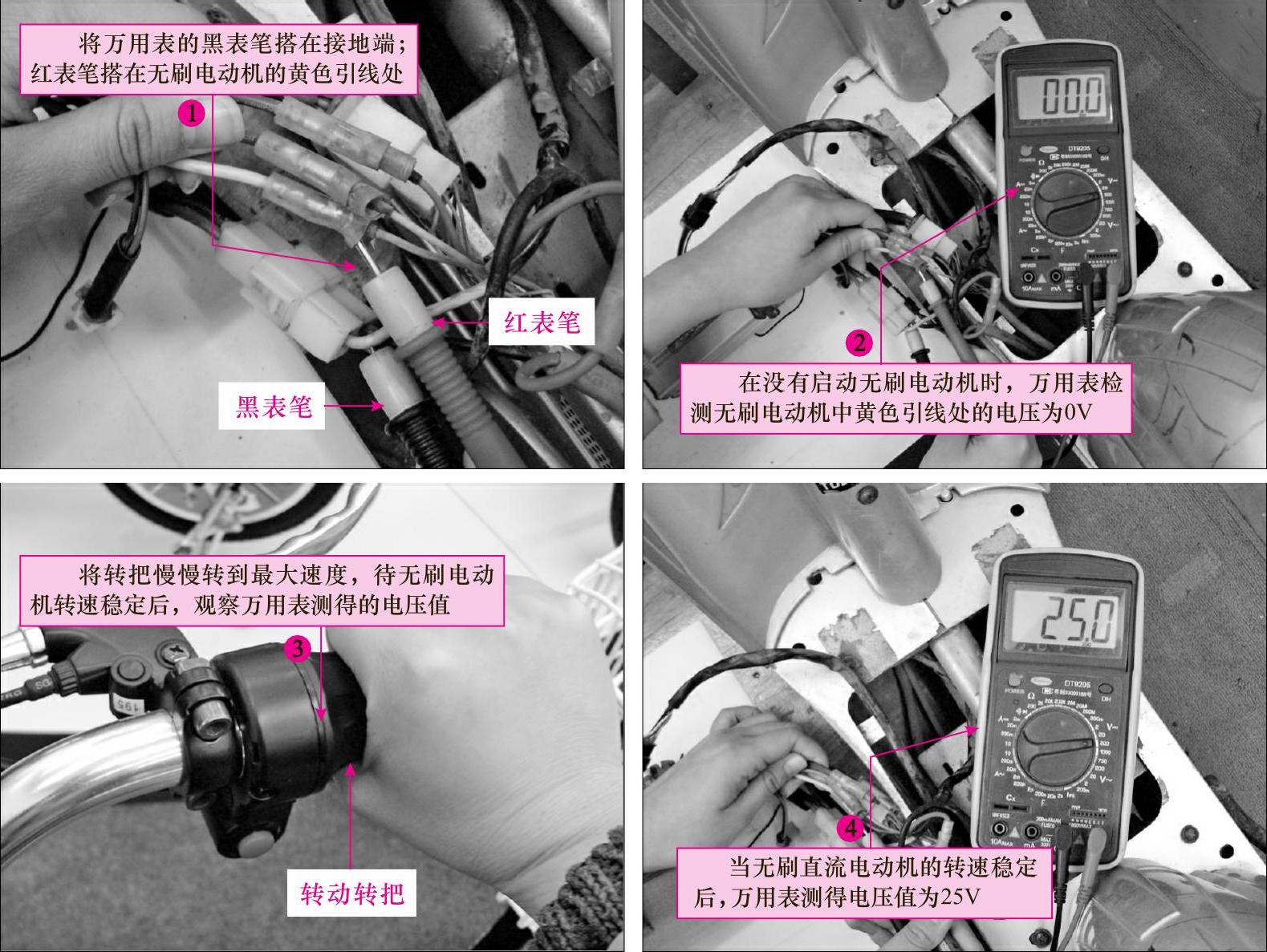

图8-39 控制器与无刷直流电动机线圈之间供电电压的检测方法

用同样的方法分别检测无刷直流电动机其他两根引线（红色和蓝色）的电压值，三根引线在调速转把达最大速度时测得电压值基本相同，均为25V。若实测时，某一根引线电压过高或过低，表明与该引线连接控制器内的相关元器件故障，应对控制器内部的元器件进行检修。

图解演示

然后进一步检测控制器与电动机中霍尔元件之间的控制电压，如图8_-40所示，在检测时，可将万用表的黑表笔搭在接地端；红表笔搭在霍尔元件的引线端，检测霍尔元件在无刷直流电动机不同状态时的电压值。

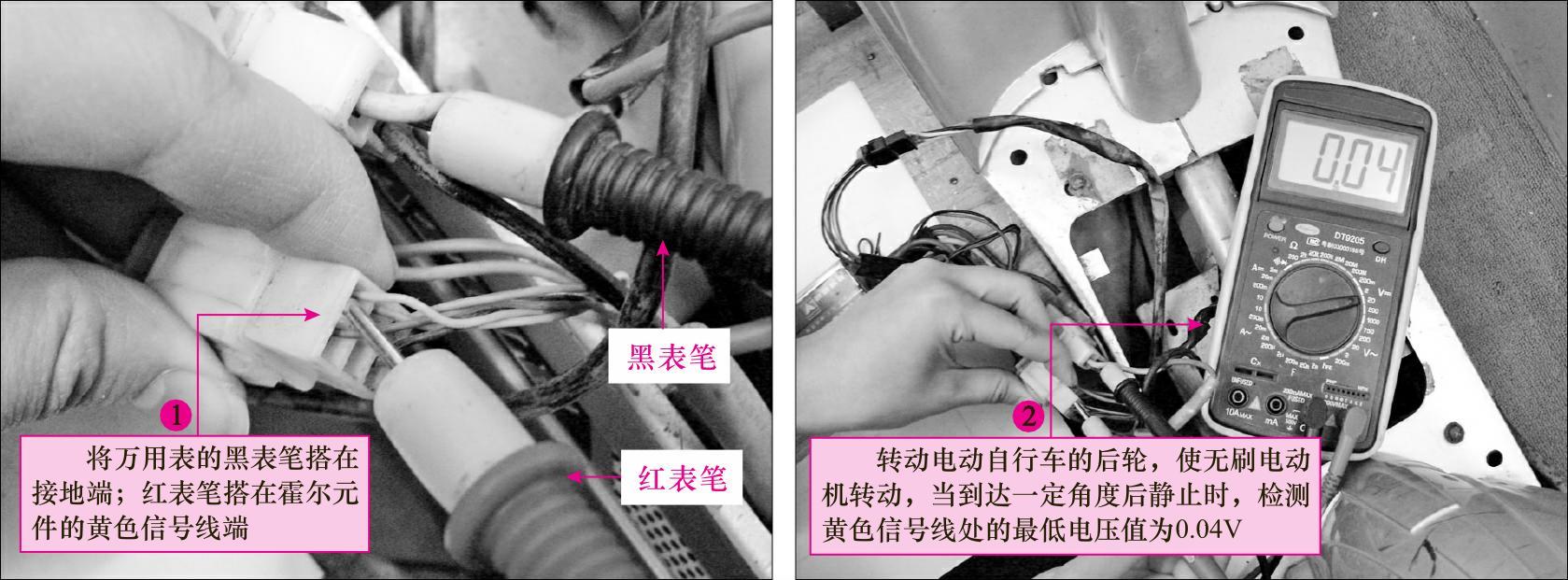

图8-40 控制器与无刷直流电动机中霍尔元件之间控制信号的检测方法

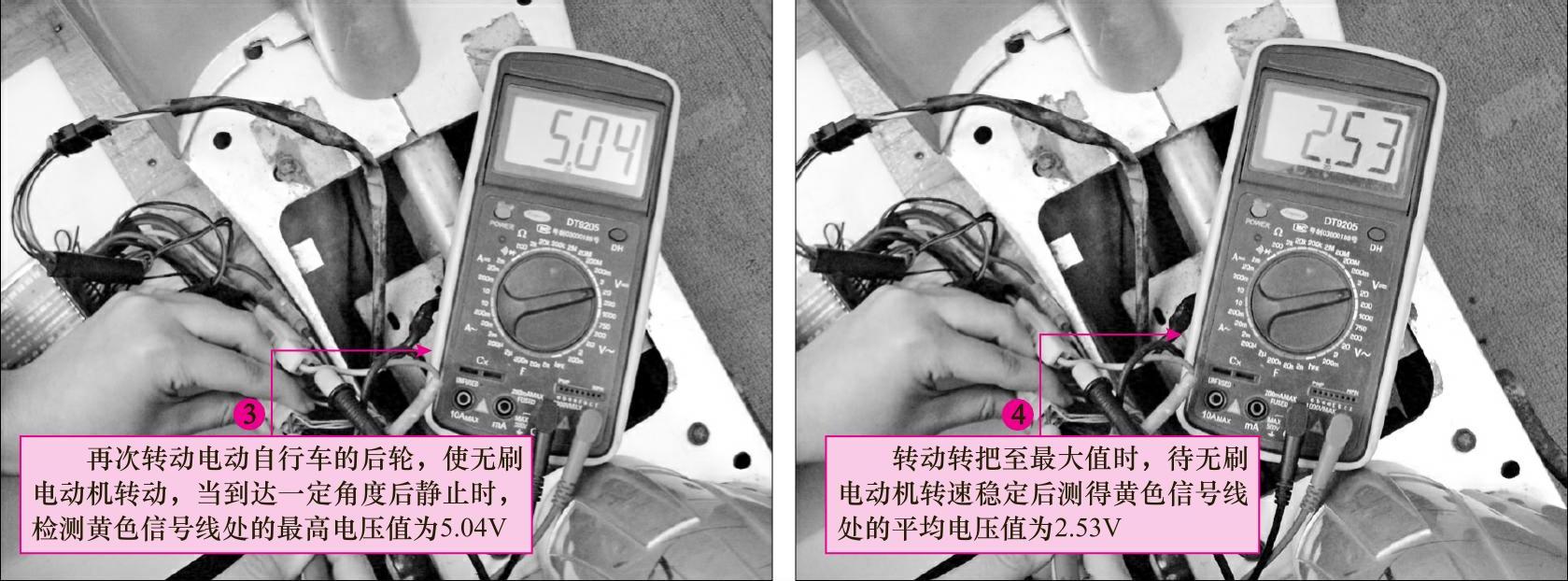

图8-40 控制器与无刷直流电动机中霍尔元件之间控制信号的检测方法（续）

由图8-40可知，实测时，当用手慢慢拨动后轮旋转时（无刷直流电动机转子部分转动），黄色信号线的电压在0.04～5.04V之间缓慢变化；当操作转把到最大值，并使无刷直流电动机匀速运转时，该信号线电压值为2.53V，此时，表明控制器与霍尔元件中黄色信号线间的电压值正常。

采用同样的方法分别检测控制器与无刷直流电动机中其他霍尔元件之间的控制信号，正常情况下，具体检测到的数值见表8-8。

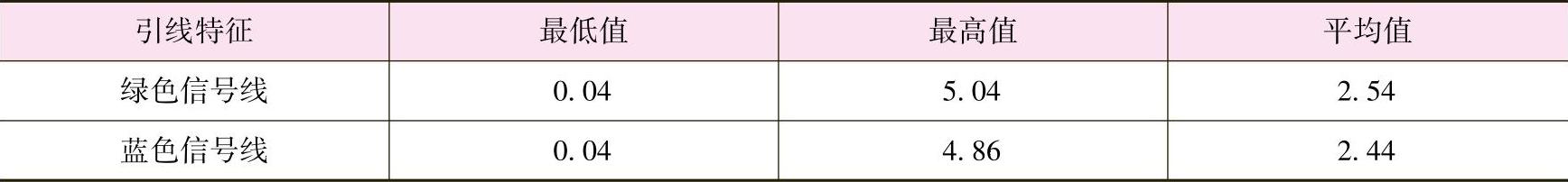

表8-8 控制器与无刷直流电动机中霍尔元件间的电压值（单位：V）

提示说明

控制器与霍尔元件间的红色引线端为霍尔元件的供电端，正常情况下，该引线处应有4.33V的供电电压，供电电压的检测方法可参考转把中霍尔元件供电的检测方法。

不同型号的控制器、电动机之间的控制信号参数值与上述检测结果并不完全相同，但基本都遵循上述规律，若在维修过程中，实测结果偏差较大，可能控制器或电动机中的霍尔元件故障，应进一步分别进行检修。
