无刷电动车电机控制器连接关系
【摘要】：图解演示无刷直流电动机的控制器相对于有刷直流电动机的控制器来说，内部的结构较复杂，功能也比较强大，从而输出的引线也相对较多一些。图8-32 无刷直流电动机控制器与电动自行车中其他部件的连接关系示意图值得注意的是，无刷直流电动机的八根引线，必须与控制器相应引线对应连接，否则电动机不能正常运转。无刷直流电动机控制电路中引出的三根较细的引线，通常用来连接电动自行车的转把，连接时应对应转把的三种颜色。
图解演示
无刷直流电动机的控制器相对于有刷直流电动机的控制器来说，内部的结构较复杂，功能也比较强大，从而输出的引线也相对较多一些。图8-31为无刷直流电动机控制器各输出引线的功能示意图。
图8-31 无刷直流电动机控制器各输出引线的功能示意图
由图8-31可知，无刷直流电动机的控制器连接的主要部件有电源、电动机、电动机霍尔元件、闸把和转把等部件。在对这些部件进行连接时，还可以参考表8-7，通过对各引线颜色的区分来连接相应的部件。
表8-7 无刷直流电动机控制器输出引线颜色与所接部件对应关系
图解演示
通过表8-7，可以将无刷直流电动机控制器与其他部件进行连接，一般情况下无刷直流电动机的连接线有八根，其中，电动机的线圈有三根引线（黄色、蓝色、绿色），用于引入三相驱动信号；电动机中的位置传感器霍尔元件有五根引线（红色、黑色、黄色、蓝色、绿色），分别对应于无刷直流电动机控制器中相应颜色引线进行连接，如图8-32所示。

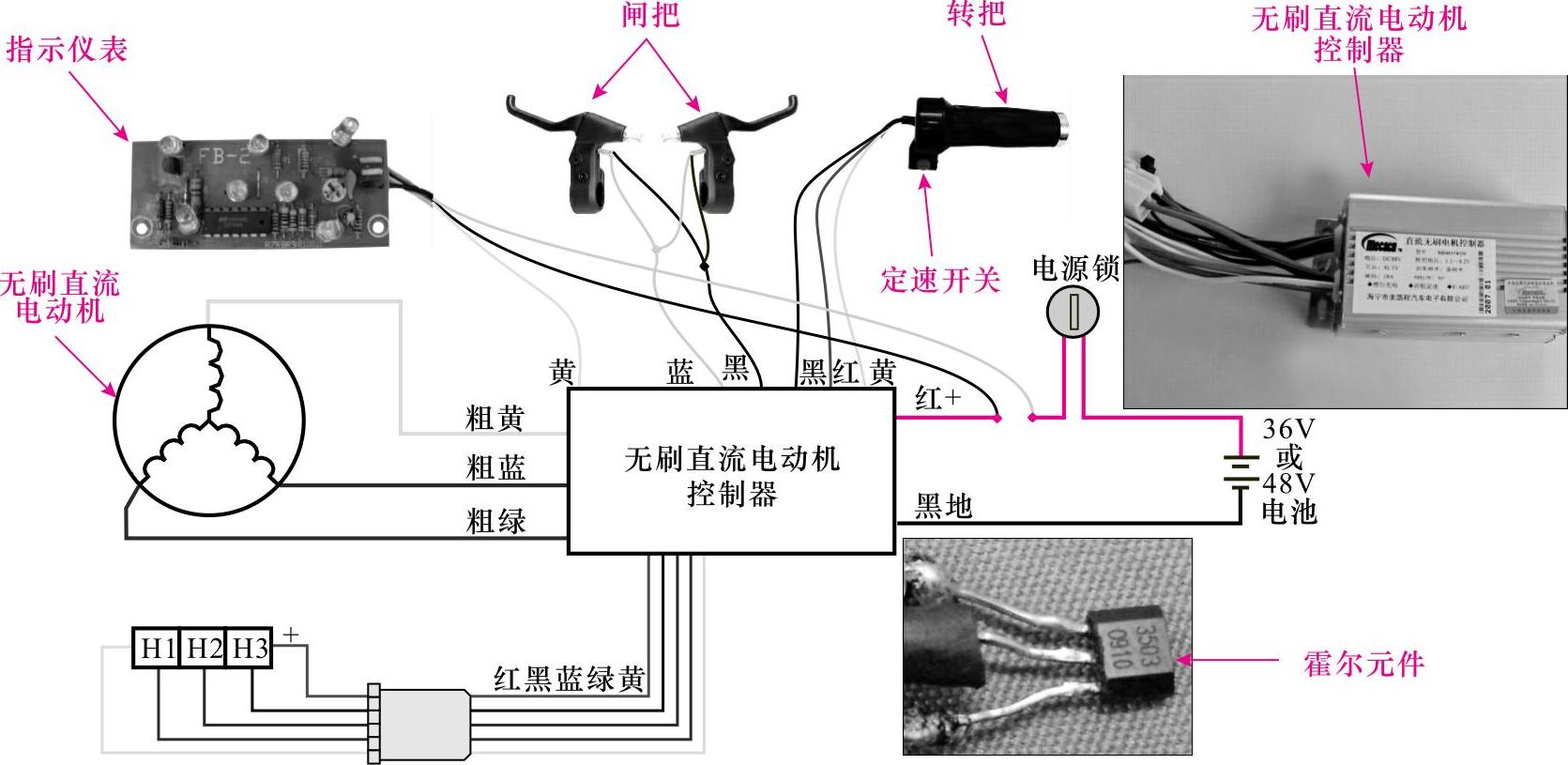

图8-32 无刷直流电动机控制器与电动自行车中其他部件的连接关系示意图
值得注意的是，无刷直流电动机的八根引线，必须与控制器相应引线对应连接，否则电动机不能正常运转。
控制器中连接蓄电池的通常是红色和黑色引线，红色线连接蓄电池的正极，黑色引线连接负极。无刷直流电动机控制电路中引出的三根较细的引线（红色、黑色、绿色），通常用来连接电动自行车的转把，连接时应对应转把的三种颜色。
