电动自行车维修：有刷电动机控制器连接关系
【摘要】：表8-6 有刷直流电动机控制器各输出引线颜色与所接部件关系图解演示通过表8-6，可以得知一般有刷直流电动机有红色和黑色两根引线，分别为其正极和负极，对应有刷直流电动机控制器中用于连接电动机的黄色线（正）和绿色线（负）。图8-29为有刷直流电动机控制器与电动自行车中其他部件的连接关系示意图。闸把一般是蓝色和黑色，通过这两根引线将有刷直流电动机控制电路与闸把进行连接。
图解演示
控制器与其他部件之间的连接，主要是通过输出引线及插座进行连接的，不同的输出引线其输出的控制信号也有所不同，图8-28为有刷直流电动机控制器各输出引线的功能示意图。
图8-28 有刷直流电动机控制器各输出引线的功能示意图
由图8-28可知，有刷直流电动机的控制器连接的主要部件有电源、电动机、转把等部件。在连接这些部件时，还可以参考表8-6，通过对各引线颜色的区分来连接相应的部件。

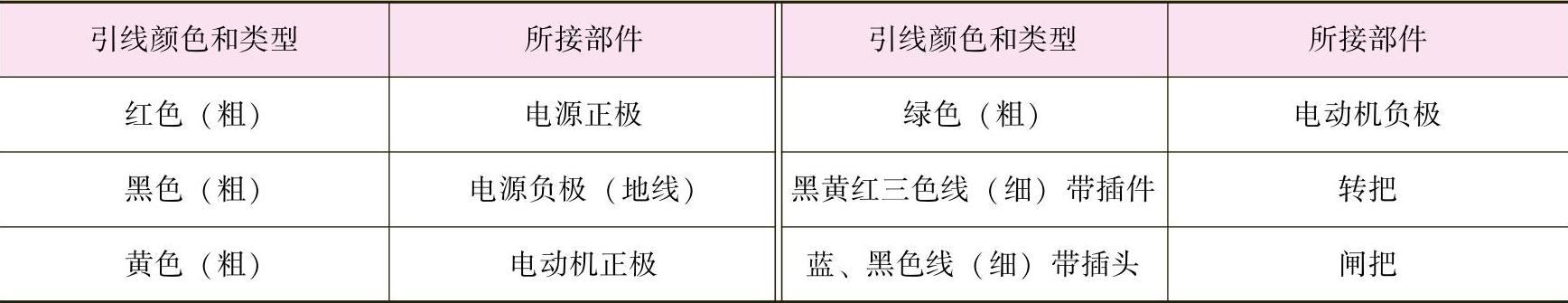

表8-6 有刷直流电动机控制器各输出引线颜色与所接部件关系
图解演示

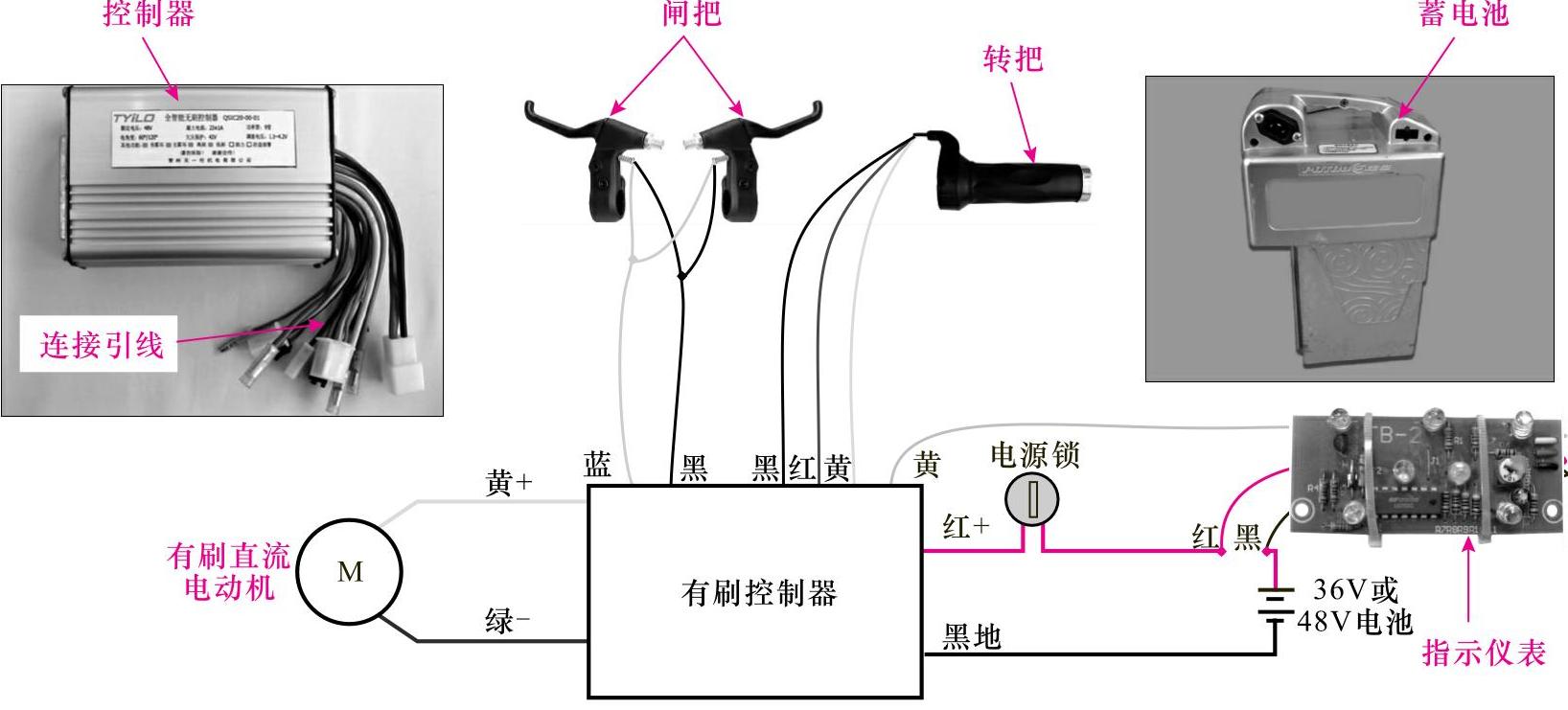

通过表8-6，可以得知一般有刷直流电动机有红色和黑色两根引线，分别为其正极和负极，对应有刷直流电动机控制器中用于连接电动机的黄色线（正）和绿色线（负）。值得注意的是，电动机引线的正、负极应与控制器的正、负极对应连接，否则将导致电动机反向运转。图8-29为有刷直流电动机控制器与电动自行车中其他部件的连接关系示意图。
图8-29 有刷直流电动机控制器与电动自行车中其他部件的连接关系示意图
转把一般有黑、黄、红三根引线（有定速功能的车把为五根引线），对应连接控制器的黑、黄、红引线输出插件。闸把一般是蓝色和黑色，通过这两根引线将有刷直流电动机控制电路与闸把进行连接。
通常，无论有刷直流电动机控制器还是无刷直流电动机控制器，与蓄电池相连接的均为红色（正极）、黑色（负极）两根引线。
图解演示

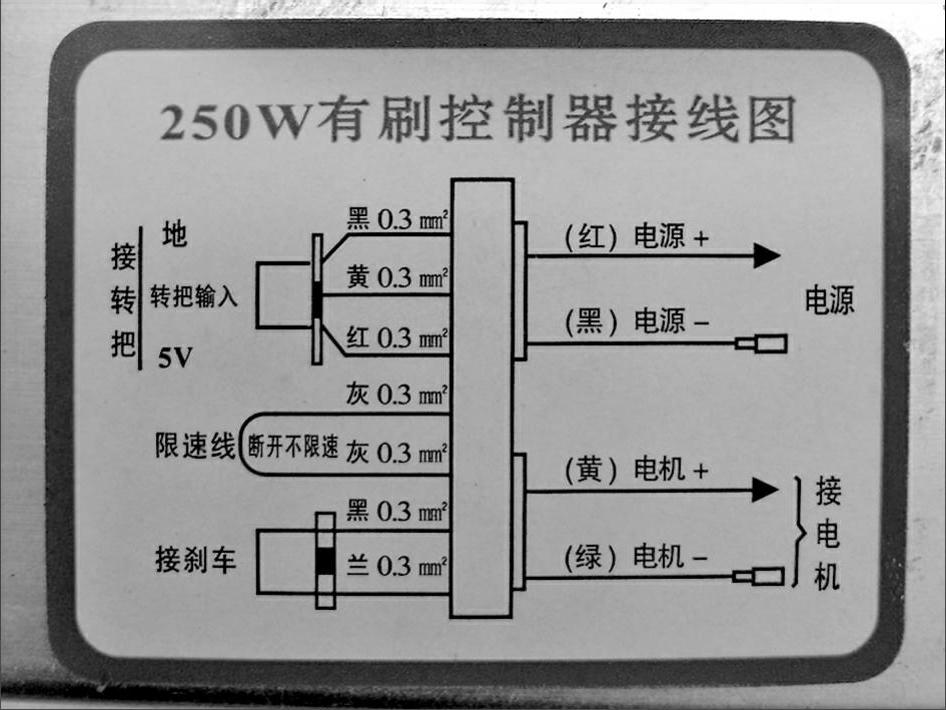

除此之外，在连接有刷直流电动机控制电路时，还可以通过控制器外壳上的控制器接线图或控制器说明书进行识别。图8-30为有刷直流电动机控制电路的接线图。
图8-30 有刷直流电动机控制电路的接线图
