电动自行车有刷电机控制器工作原理
【摘要】：图解演示图8-19为典型电动自行车有刷直流电动机控制电路框图，从图中可以看到电动自行车有刷直流电动机控制器与蓄电池、转把、闸把及有刷直流电动机进行连接。VT1导通后，VT3迅速截止，驱动信号迅速消失，电动机绕组产生反相的电动势，该电动势经二极管D5泄放到蓄电池。
图解演示
图8-19为典型电动自行车有刷直流电动机控制电路框图，从图中可以看到电动自行车有刷直流电动机控制器与蓄电池、转把、闸把及有刷直流电动机进行连接。当蓄电池将电压送入控制器后，经控制器内部的稳压电源进行稳压后输出电压为PWM产生电路（电压比较器）、欠压保护电路、场效应晶体管驱动电路、限流／过流保护电路等进行供电。

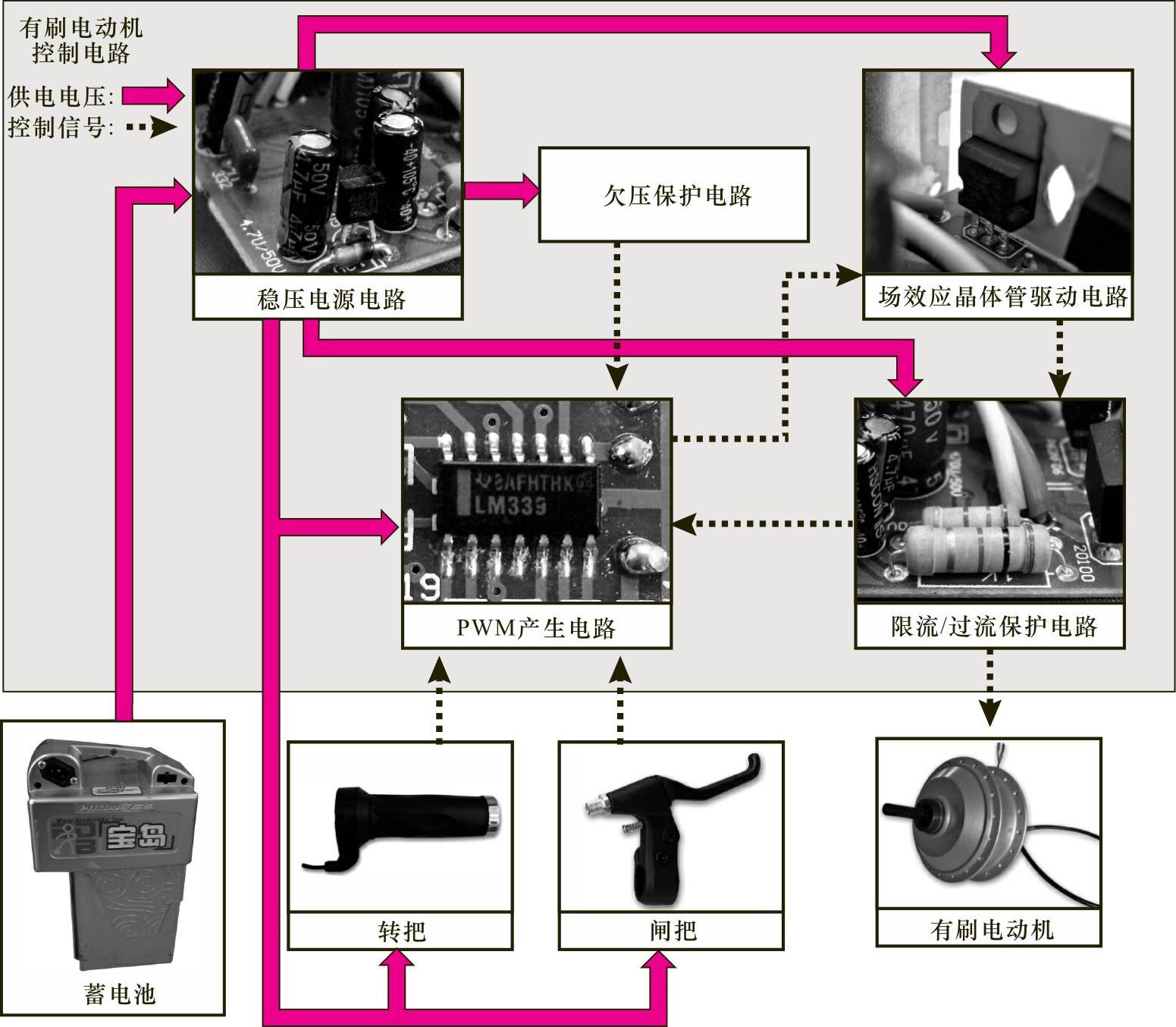

图8-19 典型电动自行车有刷直流电动机控制电路框图
转动转把发出控制信号，驱动PWM产生电路输出PWM信号送入场效应晶体管驱动电路中对场效应晶体管进行驱动，通过场效应晶体管输出合适的电压，经限流／过流保护电路限流后驱动有刷直流电动机进行运转。限流／过流保护电路将电流的情况反馈给PWM芯片，使其可以输出正常的控制信号。
当按下闸把时，信号送入PWM芯片中，PWM芯片停止输出PWM控制信号，无法驱动场效应晶体管驱动电路，停止输出供电电压，有刷直流电动机失电，减速后停止运转。
1.采用专用无刷直流电动机控制芯片LM339的控制器
图解演示
图8-20为采用LM339芯片的有刷直流电动机控制器的电路原理图。LM339内部由四个电压比较器构成，其引脚功能和内部结构可参照前文所述。

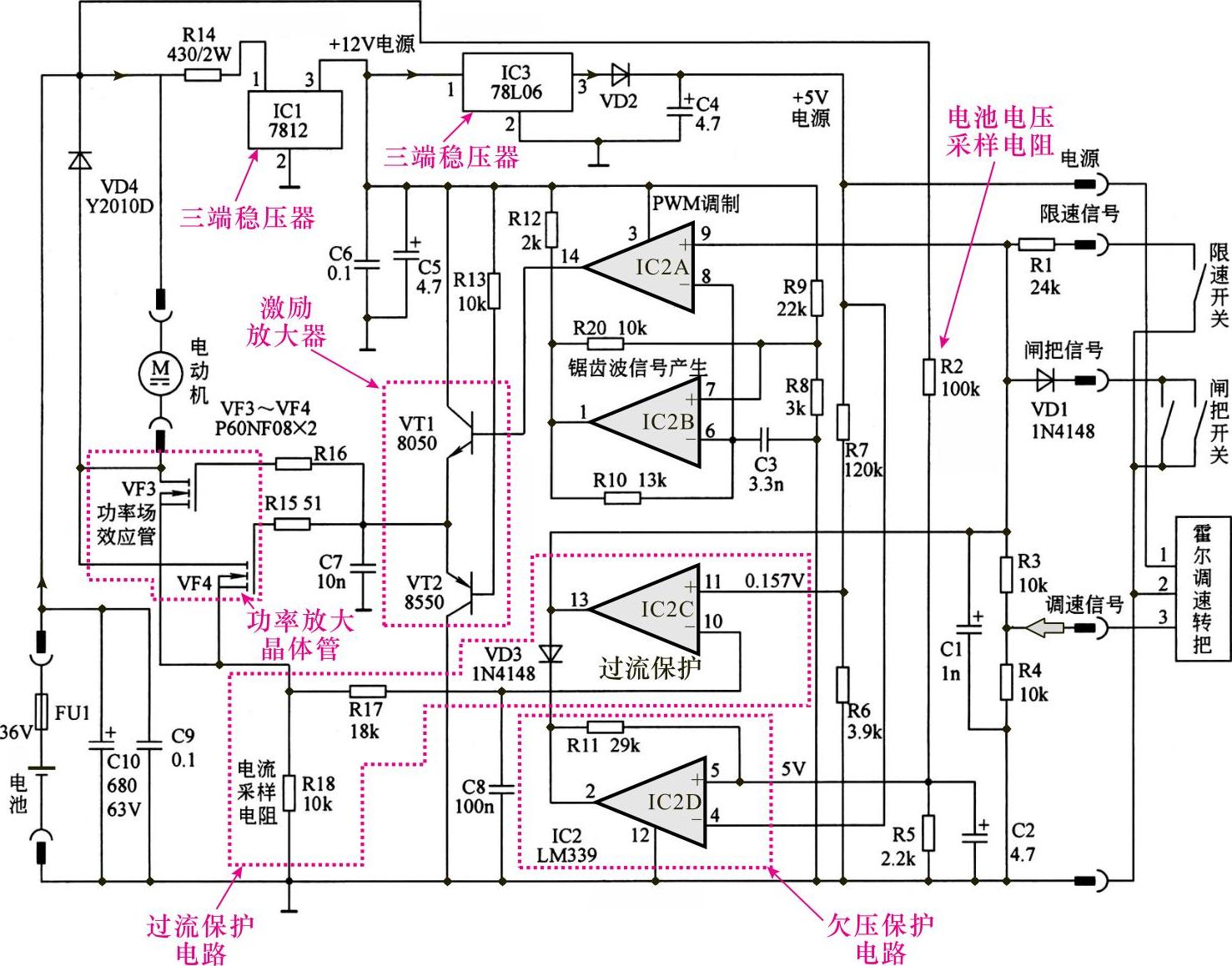

图8-20 采用LM339芯片的有刷直流电动机控制器电路原理图
（1）供电电路
电池的36V的输出电压直接加到电动机的供电端，同时该电压经三端稳压器IC17812稳压后，由其①脚输出+12V电压，该电压经电容器C6、C5滤波后为电动机的激励放大器和控制集成电路IC2（LM339）供电，同时该电压还送入三端稳压器IC378L06的③脚，由其①脚输出+6V直流电压，经VD2后输出+5V电压。+5V电压为闸把和转把等部件提供工作电压。
（2）启动电路
电动自行车接通电源时，+12V电压送入IC2A的③脚为其提供基本的工作电压，IC2中IC2A、IC2B部分构成PWM信号调制和锯齿波信号产生电路，由
脚输出PWM信号，经VT1、VT2组成的放大电路后，输出放大后的控制信号，该信号再驱动功率场效应晶体管VF3、VF4工作在开关状态，此时由电池、电动机、VF3、VF4、电阻器R18构成回路，电动机开始转动。
（3）刹车电路
该电路的刹车电路主要是由闸把开关、VD1和IC2内部电路构成的。当捏下闸把时，闸把的常开开关闭合导通，IC2A⑨脚的电压经VD1和闸把开关接地，此时IC2A
脚变为低电平，该低电平信号使VT1、VT2截止，这样也使场效应晶体管VF3、VF4截止，电动机断电而停转。
2.采用TL494芯片的有刷直流电动机控制器电路分析
图解演示
图8-21为采用TL494芯片的有刷直流电动机控制器电路原理图。该电路以TL494芯片为控制核心，是一款脉宽调制（PWM）式开关电源控制电路。

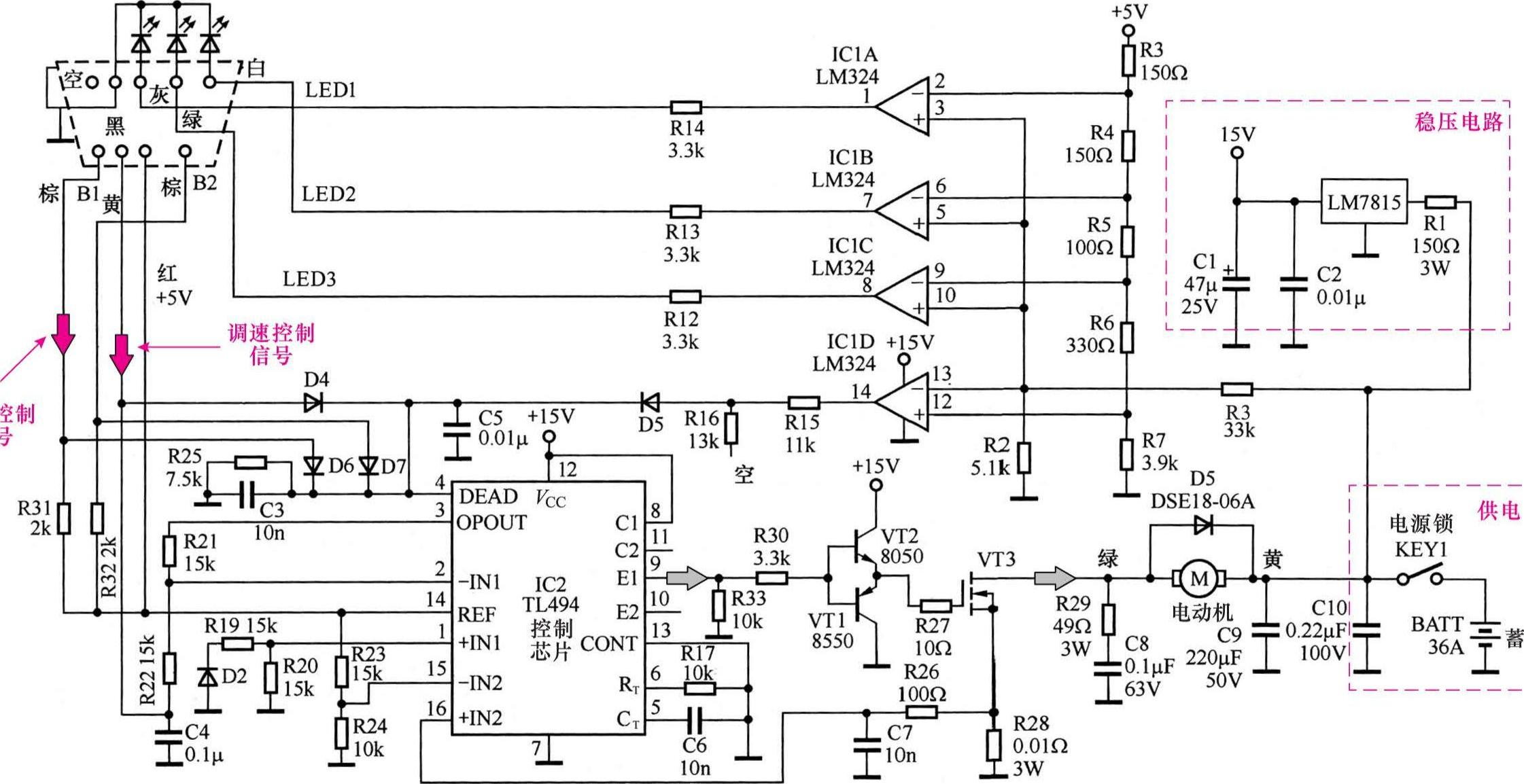

图8-21 采用TL494芯片的有刷直流电动机控制器电路原理图
（1）稳压和供电电路
当接通电源锁后，来自36V蓄电池的电压分为三路：第一路加到有刷直流电动机上为其供电；第二路通过采样电路R1为蓄电池欠压保护电路提供信号；第三路通过R3限流后，经稳压器7815稳压输出15V电压。该电压经电容器滤波后，为驱动电路和控制芯片TL494、运算放大器LM324等供电。
（2）PWM信号产生电路
稳压电路输出的+15V电压后加到控制芯片IC2（TL494）的
脚，芯片内部形成5V基准电压由其
脚输出，另外为其内部的振荡器、触发器、比较器、误差放大器等电路供电。
振荡器与⑤、⑥脚外接的定时电容器和定时电阻器构成振荡电路产生锯齿波脉冲。该脉冲信号作为触发信号，控制芯片内的比较器产生PWM脉冲由IC2的⑨脚输出。
（3）驱动电路
晶体管VT1、VT2、VT3构成该控制器中的驱动电路，其中VT1、VT2组成推挽式放大器，场效应晶体管VT3为功率放大器。
当IC2⑨脚输出脉冲为高电平时，经电阻器R30后加到推挽式放大器的基极，VT1截止，VT2导通，将脉冲信号进行放大后送入VT3的栅极，VT3导通，驱动信号送至有刷直流电动机，驱动其旋转。
当IC2⑨脚输出脉冲为低电平时，经电阻器R30后加到推挽式放大器的基极，VT1导通，VT2截止。VT1导通后，VT3迅速截止，驱动信号迅速消失，电动机绕组产生反相的电动势，该电动势经二极管D5泄放到蓄电池。
正常工作时，⑨脚输出脉宽可变的信号，经VT1～VT3放大后去驱动电动机旋转，调速时改变脉宽的宽度，即可改变电动机的转速。
（4）刹车控制电路
按下闸把进行刹车时，闸把内的刹车开关接通输出5V高电平，经棕色线后，加到控制芯片的④脚，芯片④脚内接休止时间比较器，该脚输入高电平后，内接的休止时间比较器输出高电平控制电压，控制芯片⑨脚输出低电平，控制器晶体管VT2截止，VT1导通，场效应晶体管VT3截止，电动机停止转动，实现刹车控制。
（5）调速控制电路
控制器对电动机的调速控制是通过改变⑨脚输出的脉冲占空比来实现的。例如，当旋转转把加速时，霍尔组件输出的直流电压由低到高进行变化，该变化的信号经R22后加到IC2的②脚，由②脚输入的电压由低到高变化，该脚内接误差放大器输出端的电压由高到低变化，再经PWM比较器处理后，使IC2⑨脚输出的脉冲信号占空比增大，从而使场效应晶体管VT3导通时间延长，流过电动机绕组的电流增大，电动机的转速增大，实现加速控制。
当旋转转把减速时，IC2②脚输入电压由高到低，则控制IC2⑨脚输出脉冲信号的占空比减小，使车速减小，实现减速控制。
相关资料
图8-22为TL494芯片的内部结构框图。TL494芯片内部由基准电压发生器、振荡器、误差放大器、双稳态触发器、比较器等构成。其中，芯片内的振荡器既可工作在主动振荡方式，也可工作在外同步信号触发的状态，驱动输出电路既可以工作在双端输出方式，也可工作在单端输出方式。TL494芯片各引脚功能见表8-3。

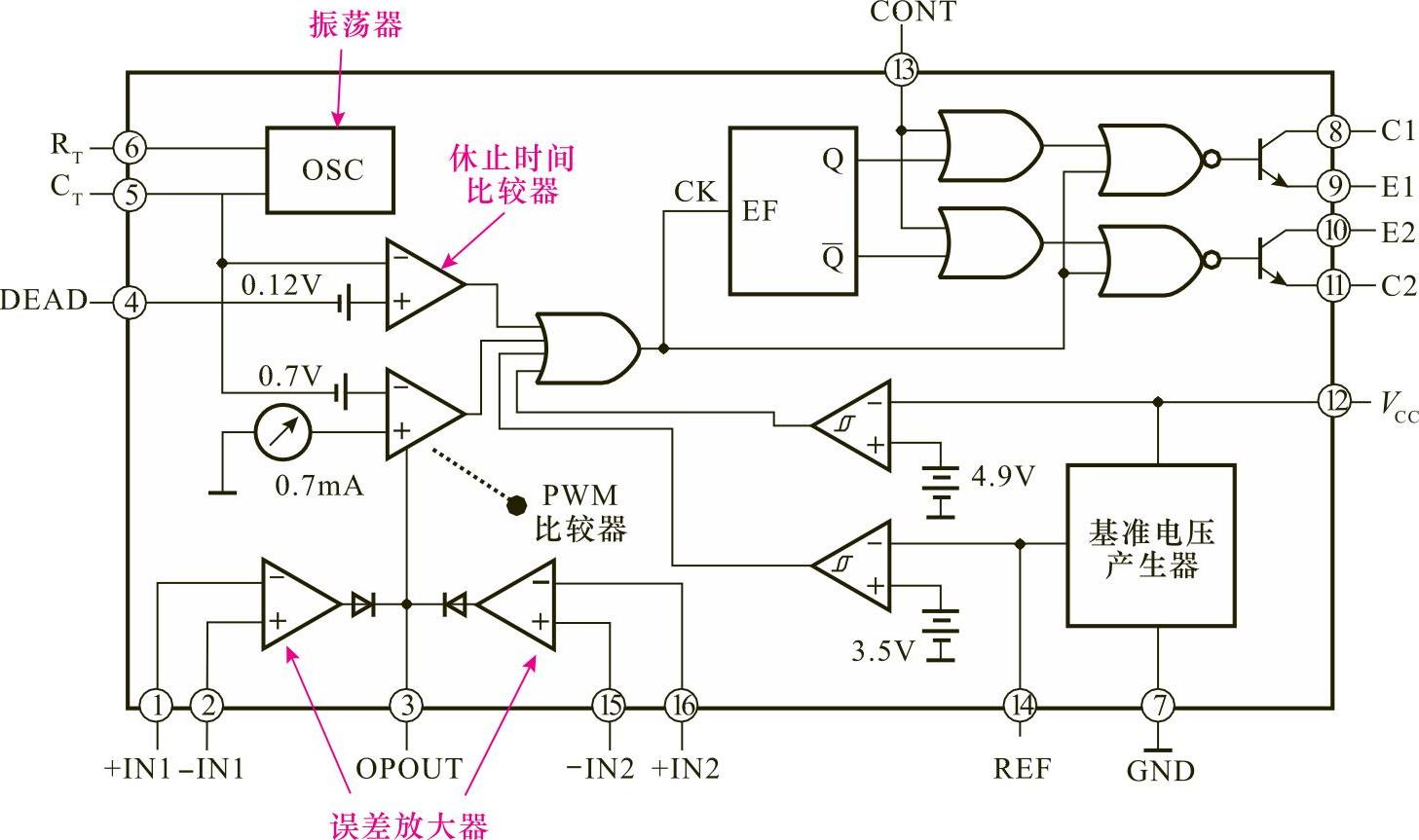

图8-22 TL494芯片的内部结构框图

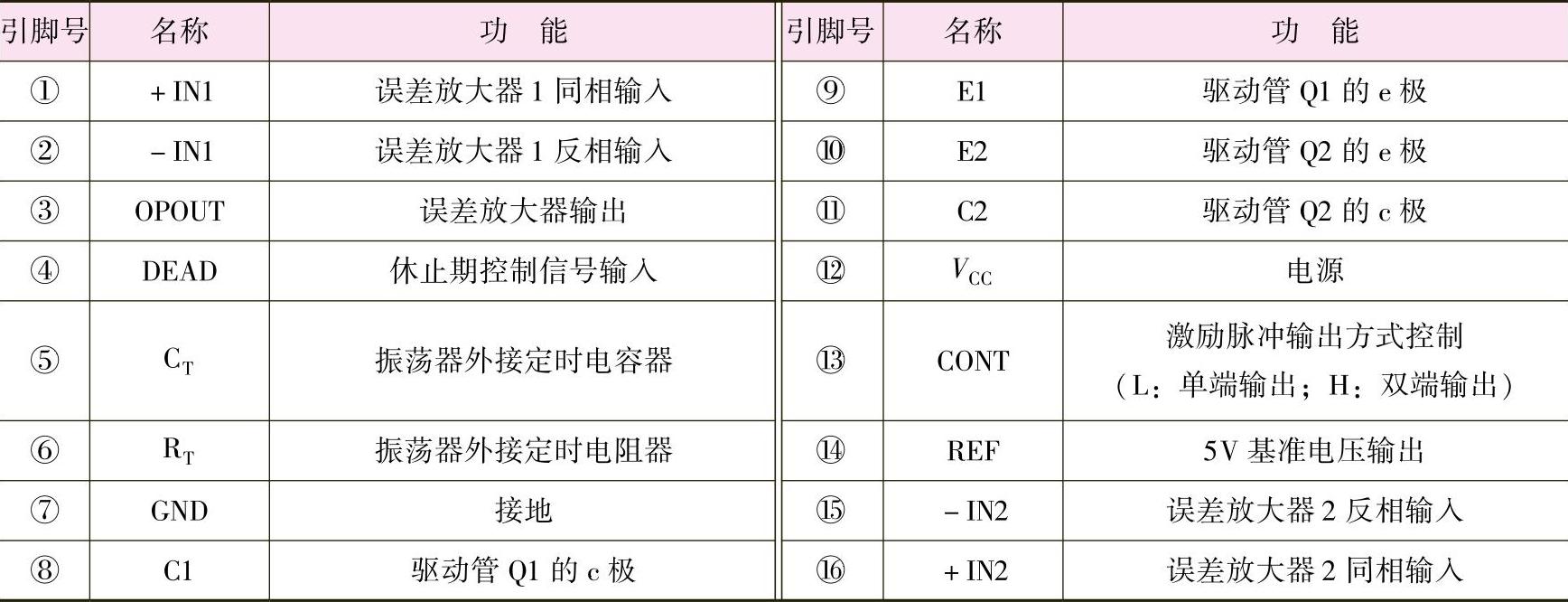

表8-3 TL494芯片各引脚功能
