电动自行车刷电机检修-电动自行车维修从入门到精通：图解版
【摘要】：对有刷直流电动机进行检修时，应重点对电刷、换向器、轴承、磁钢等部分进行检测。
对有刷直流电动机进行检修时，应重点对电刷、换向器、轴承、磁钢等部分进行检测。
1.有刷直流电动机电刷架的检修方法
图解演示

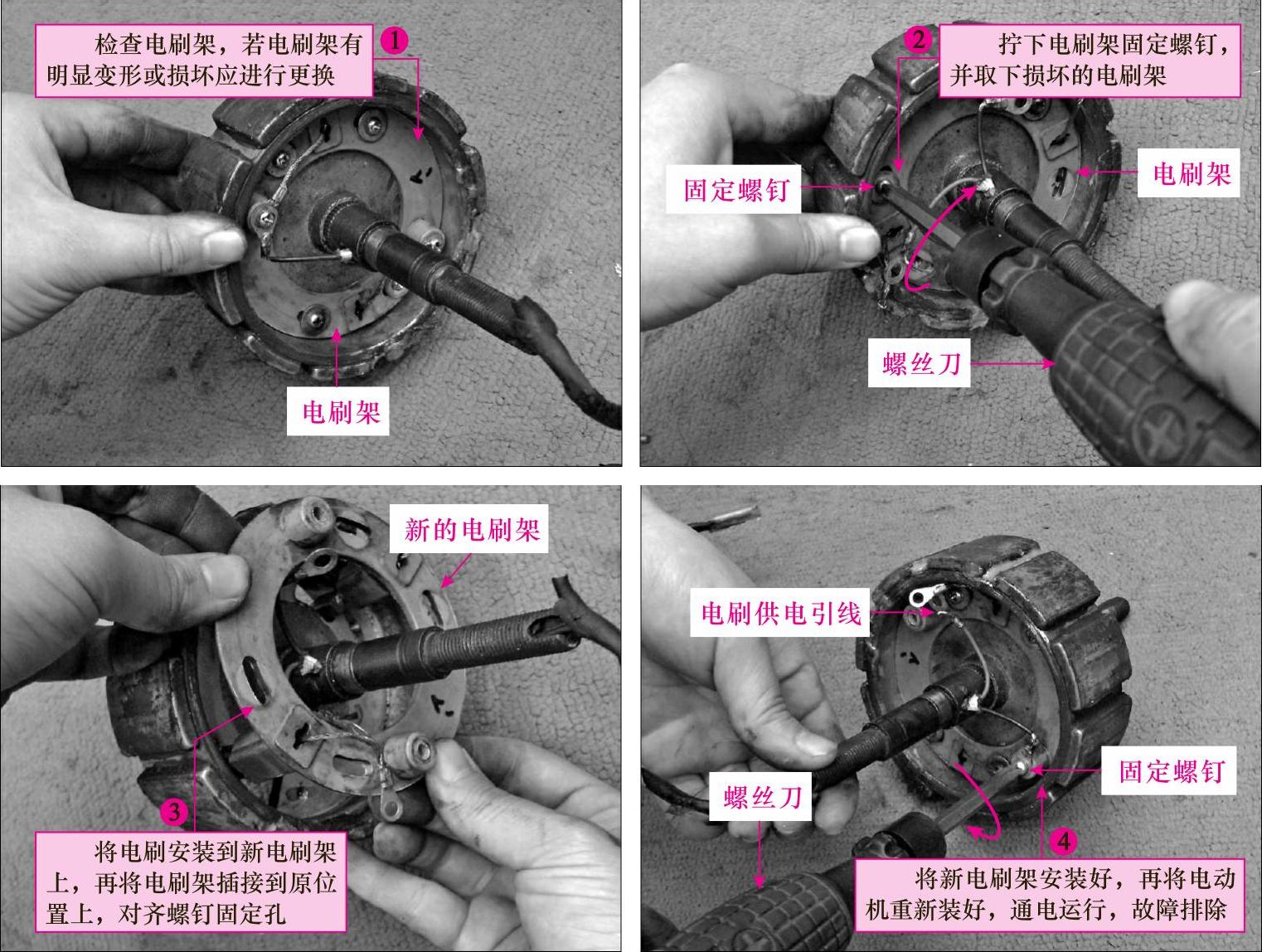

检修电刷架时，主要是观察电刷架部分是否磨损严重，若电刷架磨损严重或有明显损坏迹象，应及时进行更换。有刷直流电动机电刷架的检修方法如图7-25所示。
图7-25 有刷直流电动机电刷架的检修方法
2.有刷直流电动机电刷的检修方法
图解演示
对于电刷的检修，主要也是观察电刷是否磨损或断裂，若电刷有磨损严重或明显损坏的迹象，应及时进行更换。有刷直流电动机电刷的更换方法如图7-26所示。
提示说明
值得注意的是，对电刷进行更换后，需要先对其进行空载磨合，增大电刷与换向器的接触面积，以保证有负载时良好的换向。另外不同类型的电动机中电刷和电刷架的外形结构不完全相同，但其基本的工作原理和位置关系都是相似的。
3.有刷直流电动机换向器的检修方法
图解演示
对有刷直流电动机中的换向器进行检修时，应先采用打磨法对换向器进行修复，若换向器不可修复，就需要将换向器与绕组之间的连接线焊开，对换向器进行更换，图7-27所示为换向器的检修方法。
提示说明
若换向器损坏，应选用同类型的换向器进行更换。先将损坏的换向器与绕组之间的连接线焊开，将换向器取下，然后将新的换向器按照原换向器安装方式装入电动机中。
图7-26 有刷直流电动机电刷的更换方法
图7-27 换向器的检修方法
相关资料
对于轴承、磁钢以及绕组等机械部件来说，对其进行检查主要是通过观察外观来进行故障判别，如轴承是否存在严重弯曲、磁钢是否脱落、绕组有无断路等故障，损坏后可进行维修或直接更换整个有刷直流电动机。对有刷直流电动机进行更换时应遵循以下基本原则：
①类型相匹配：有刷直流电动机与有刷直流电动机之间进行代换。
②型号相匹配：36V有刷直流电动机与36V有刷直流电动机之间进行代换；48V与48V之间进行代换。
③输出引线插头与控制器插头相匹配，若插头不匹配应对插头进行更换。
