电动自行车无刷电机结构-从入门到精通
【摘要】：图7-7所示为无刷电动机的内部结构，可以看到，无刷电动机主要是由定子、转子、霍尔元件、轴承和两侧端盖等构成的。图7-9 电动自行车无刷电动机中的转子3.霍尔元件图解演示霍尔元件是电动自行车无刷电动机中的传感器件。图7-10 电动自行车无刷电动机中的霍尔元件相关资料电动自行车无刷电动机中一般设有3个霍尔元件，每个霍尔元件有3只引脚，分别为供电端、接地端和信号端，如图7-11所示。
图解演示
无刷电动机就是指无电刷和换向器的一类电动机，它的内部不包含电刷及换向器等部件，直接通过定子、转子等实现电能到机械能的转换。图7-7所示为无刷电动机的内部结构，可以看到，无刷电动机主要是由定子、转子、霍尔元件、轴承和两侧端盖等构成的。
图7-7 无刷电动机的内部结构
无刷电动机是以电子组件和传感器取代了机械电刷和整流子，具有结构简单、无机械磨损、运行可靠、调速精度高、效率高、启动转矩高等优点。
1.定子
图解演示

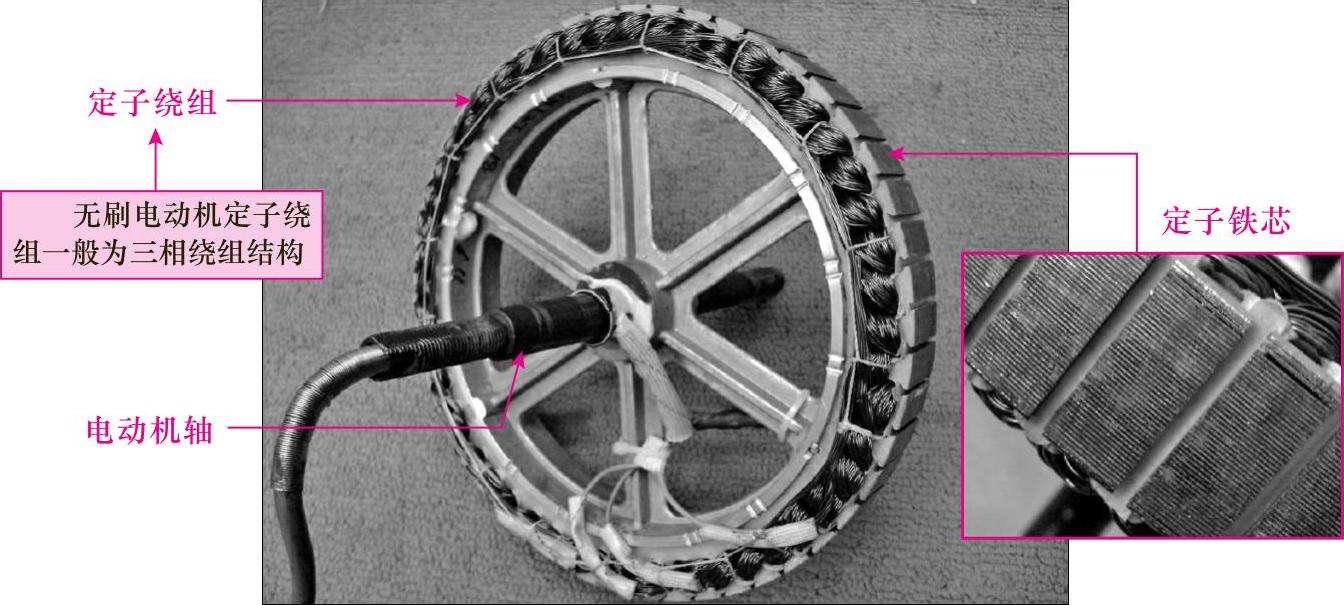

无刷电动机的定子主要由电动机轴、定子铁芯、定子绕组等部分组成，如图7-8所示。
图7-8 电动自行车无刷电动机中的定子
2.转子
图解演示
图7-9所示为电动自行车无刷电动机中的转子，可以看到，该类电动机转子是由永久磁钢制成的。
图7-9 电动自行车无刷电动机中的转子
3.霍尔元件
图解演示
霍尔元件是电动自行车无刷电动机中的传感器件。霍尔元件一般被固定在电动机的转子上，如图7-10所示，用于检测转子磁极的位置，以便借助于该位置信号控制定子绕组中的电流方向和相位，并驱动转子旋转。
图7-10 电动自行车无刷电动机中的霍尔元件
相关资料

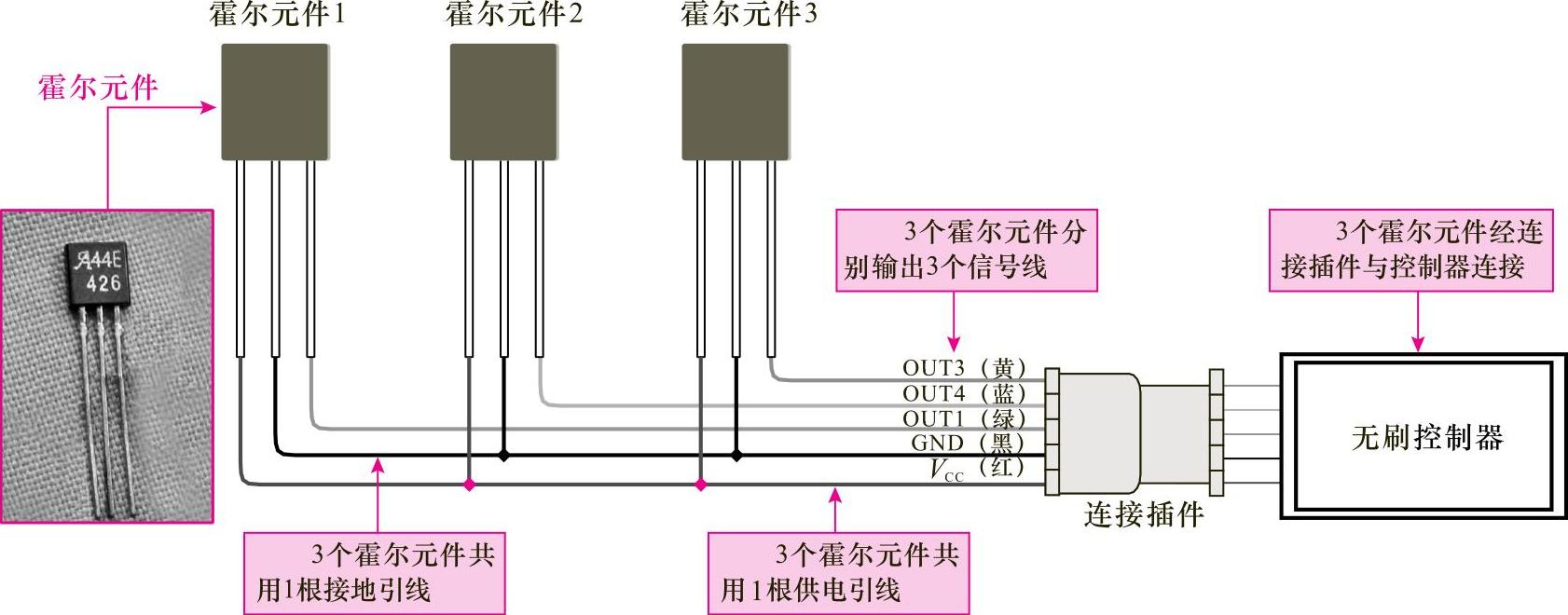

电动自行车无刷电动机中一般设有3个霍尔元件，每个霍尔元件有3只引脚，分别为供电端、接地端和信号端，如图7-11所示。
图7-11 无刷电动机中霍尔元件的引脚关系
在无刷电动机中，3个霍尔元件的供电端共用1根供电线（红色线），接地端共用1根接地线（黑色线），信号端分别为3根信号线（黄、绿、蓝线），因此共引出5根连接线，与控制器连接。
