电动自行车结构解析：有刷电动机详细图解

2023-09-27 理论教育版权反馈

【摘要】：图解演示有刷电动机是指内部带有电刷和换向器的一类电动机，它的主要特点是通过内部电刷和换向器实现电能供给和转换，图7-1所示为电动自行车中有刷电动机的内部结构。图7-6 电动自行车有刷电动机中的轴承和端盖轴承是有刷电动机中转子与定子关联部件，是支撑电动自行车电动机主轴旋转的关键部件；两侧端盖将电动机内部形成一个密封空间，防止雨水、杂物进入电动机内部。

图解演示

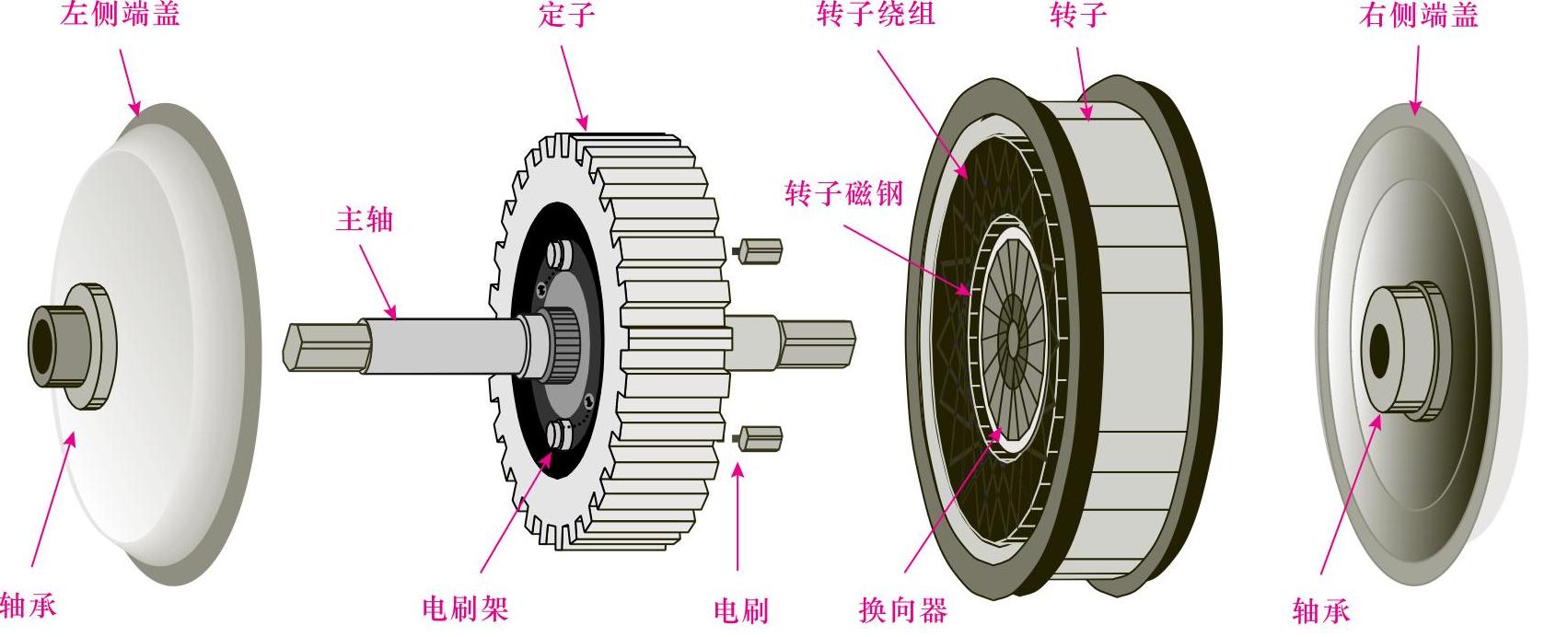

有刷电动机是指内部带有电刷和换向器的一类电动机，它的主要特点是通过内部电刷和换向器实现电能供给和转换，图7-1所示为电动自行车中有刷电动机的内部结构。从图中可以看到，有刷电动机主要是由电刷组件、换向器、定子、转子、轴承和两侧端盖等构成的。

图7-1 有刷电动机的内部结构

提示说明

电动自行车的电动机作为车轮的一部分，是一种外转子式电动机，转子与车轮成一体，与轴连在一起的是定子。

1.电刷组件

图解演示

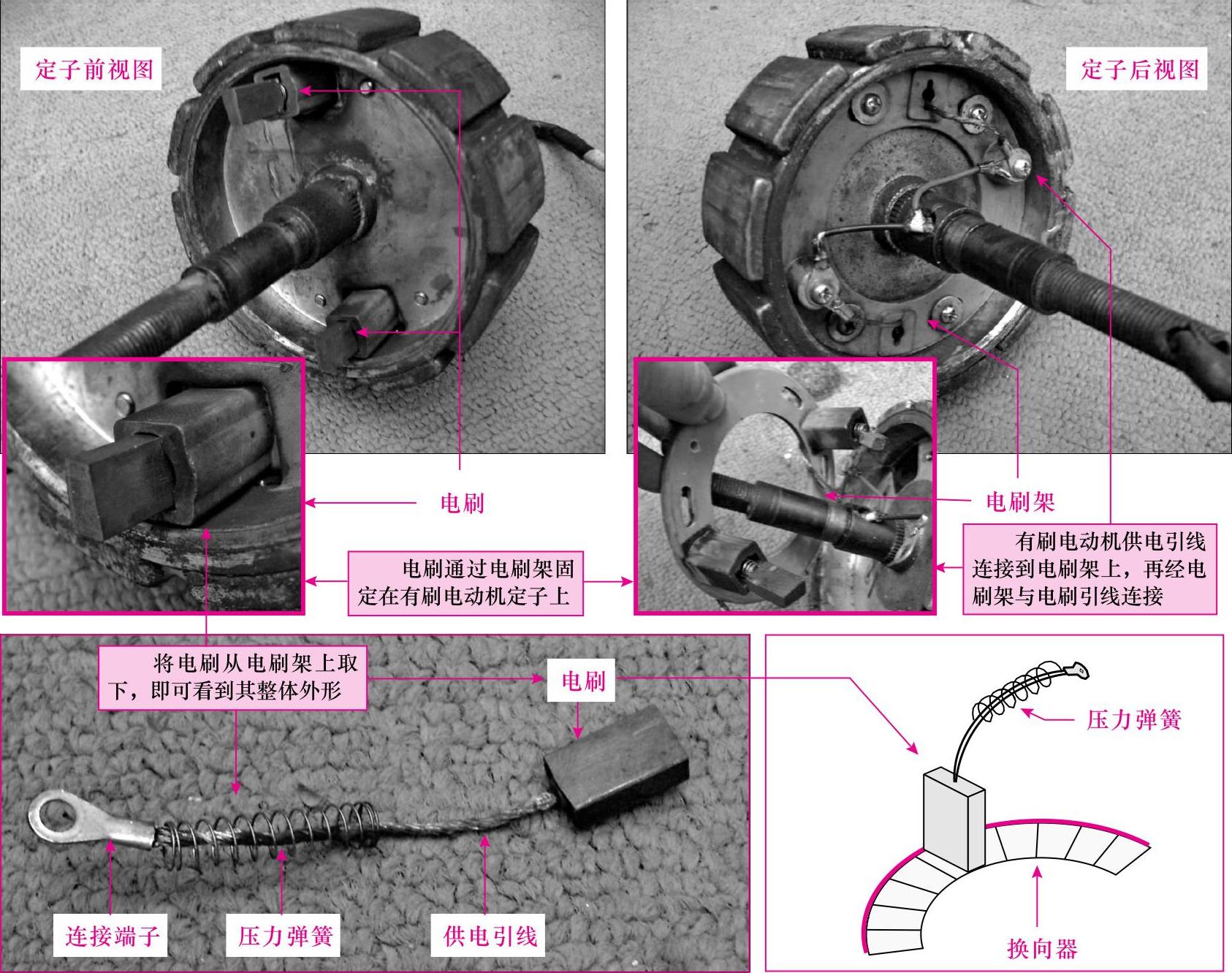

如图7-2所示，电刷组件是有刷电动机中的核心部件，通常包括电刷、压力弹簧、电刷架几部分，其中，电刷与压力弹簧连接后由电刷架固定在电动机定子上，主要作用于与之配合工作的换向器上，作为导入、导出电流的滑动接触体。

图7-2 有刷电动机的电刷组件

相关资料

电动自行车有刷电动机中的电刷是由石墨或金属石墨组成的导电块，有刷电动机与控制器连接的引线直接连接在电刷上，由电刷为电动机内部绕组供电。

2.换向器

图解演示

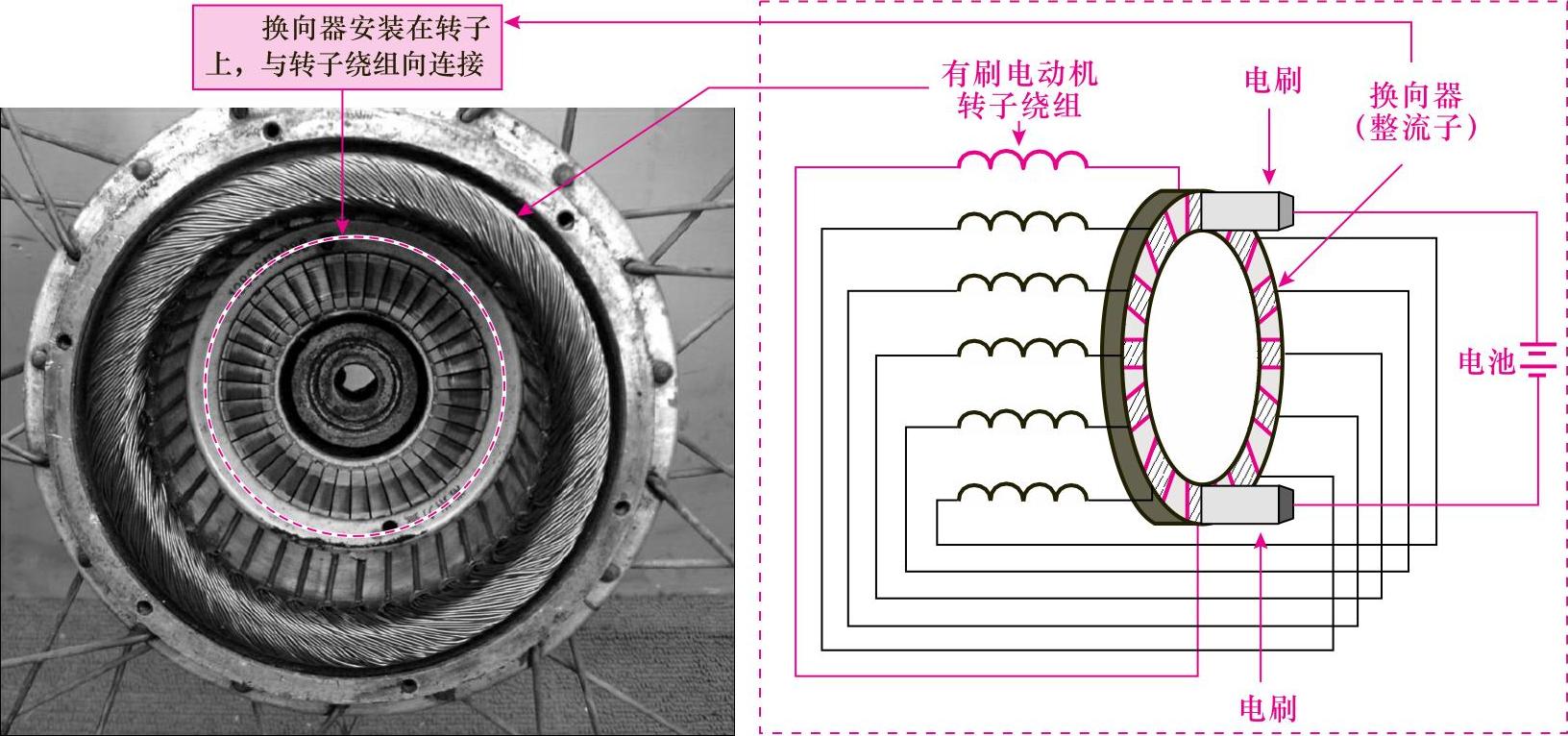

如图7-3所示，换向器一般安装在有刷电动机的转子上，是一种与转子绕组相连的导电环，用于与电刷配合工作用来实现电动机绕组中电流方向的变化。

提示说明

有刷直流电动机中的电刷通过压力弹簧的压力与换向器接触，也就是说电刷和换向器是靠弹性压力互相接触向转子绕组传送电流的。

3.定子

图解演示

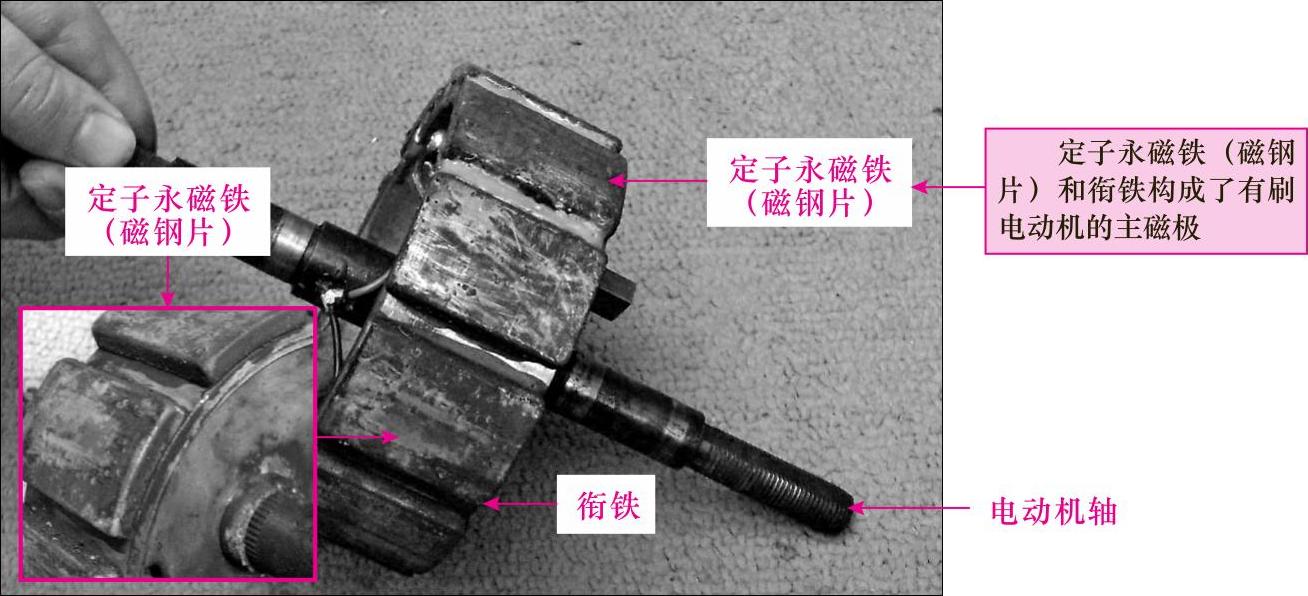

如图7-4所示，有刷电动机的定子是指在电动机运转状态中固定不动的部分，主要由电动机轴、定子永磁铁（磁钢片）、衔铁等组成。

有刷电动机定子永磁铁（磁钢片）和衔铁构成电动机的主磁极，其作用是建立主磁场，形成磁场环境。

图7-3 有刷电动机中的换向器

图7-4有刷电动机中的定子部分

4.转子

图解演示

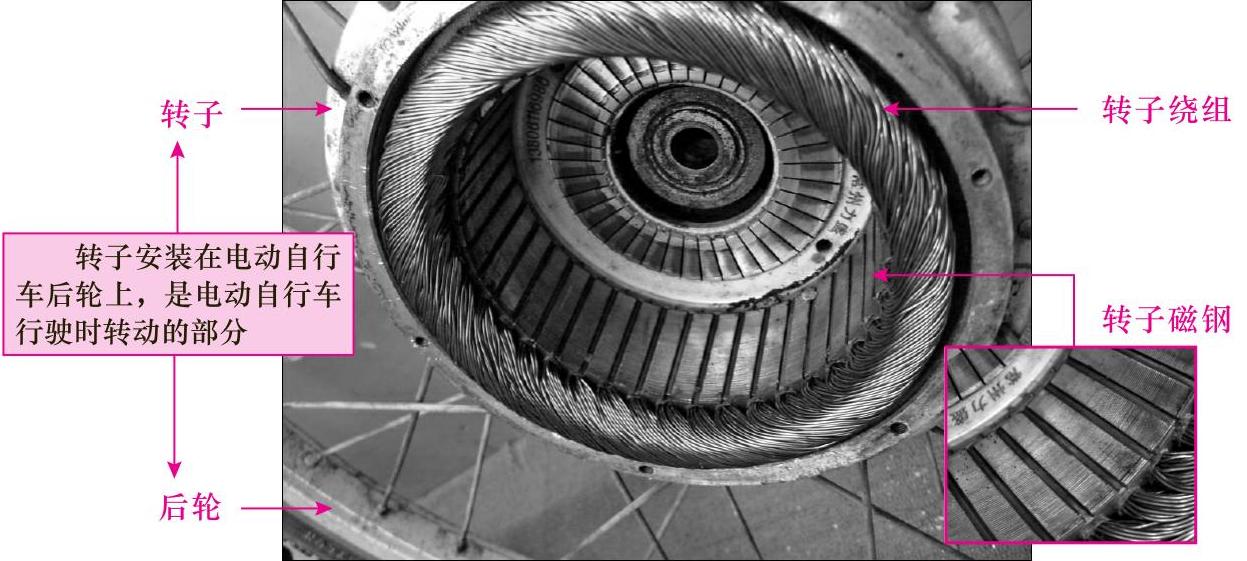

如图7-5所示，有刷电动机的转子是指电动机运转状态下能够旋转的部分，主要由转子磁钢、转子铁芯和绕组等构成，通常和换向器一起与电动自行车的后轮制成一个整体。

图7-5 电动自行车有刷电动机中的转子部分

转子绕组按一定规则嵌放在转子磁钢槽内，是有刷电动机电路部分，也是产生感应电动势形成电磁转矩进行能量转换的部分。

5.轴承和两侧端盖

图解演示

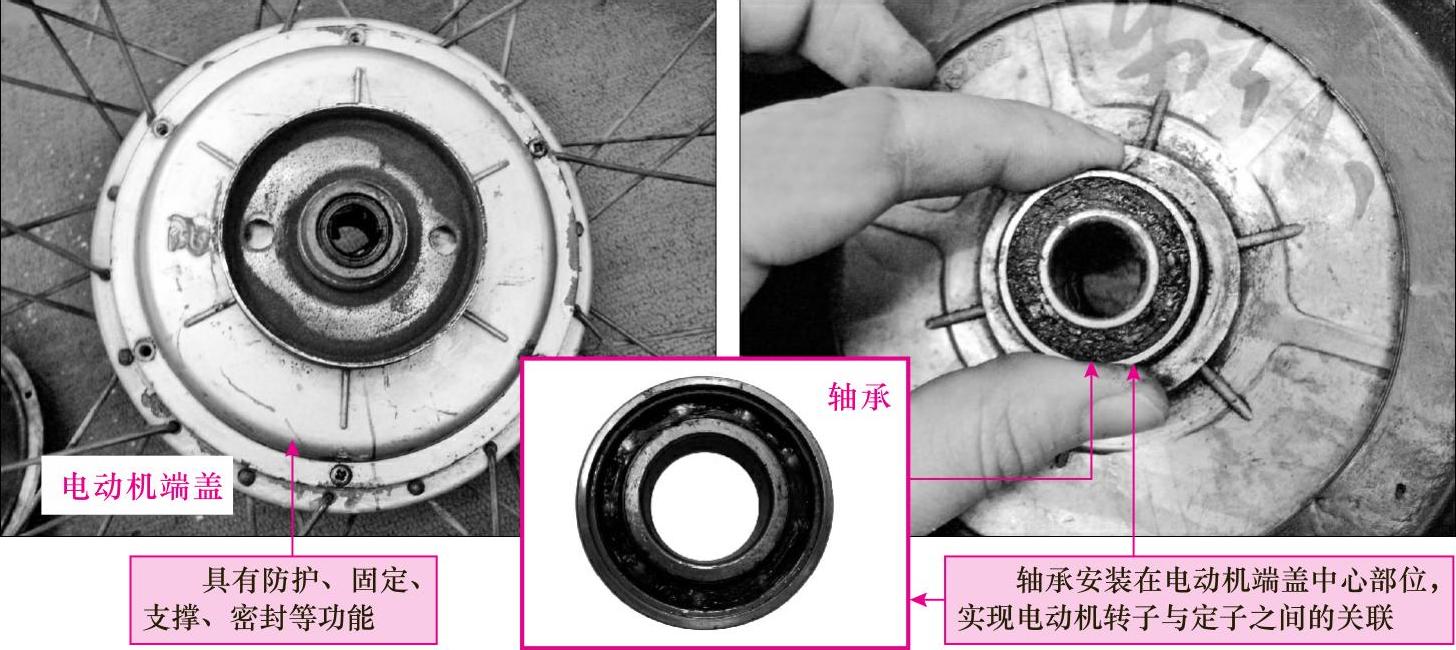

图7-6所示为典型电动自行车有刷电动机中的轴承和端盖部分，通常轴承位于两侧端盖中间部分，是支撑电动机转子旋转的关键部件。

图7-6 电动自行车有刷电动机中的轴承和端盖

轴承是有刷电动机中转子与定子关联部件，是支撑电动自行车电动机主轴旋转的关键部件；两侧端盖将电动机内部形成一个密封空间，防止雨水、杂物进入电动机内部。
