在电动自行车中,基础电路元器件有直立式和贴片式两种焊接形式,对于直立式元器件,最好使用电烙铁进行拆焊和安装;而对于贴片式元器件,最好使用热风焊枪进行拆焊和安装。
1.直立式元器件的代换方法
图解演示

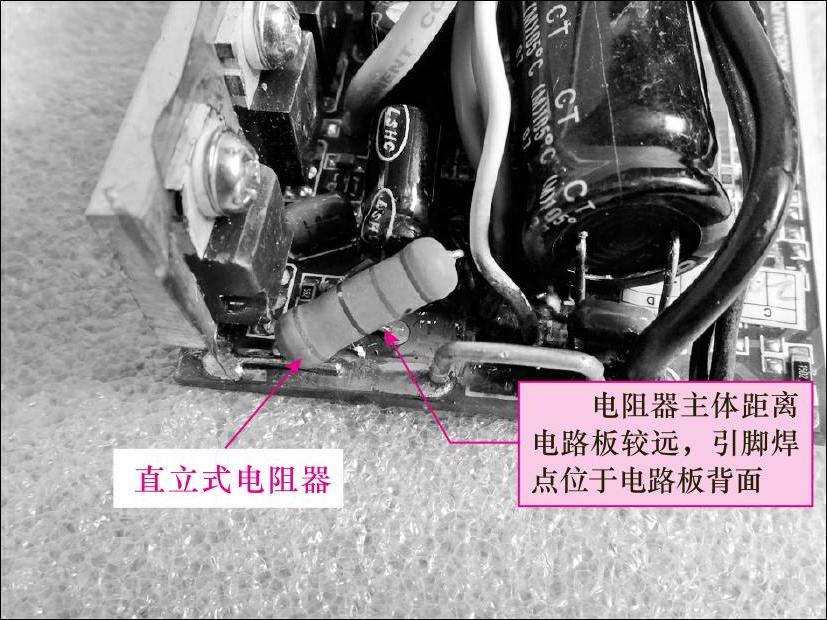

通常,直立式元器件的引脚插接在电路板上,元器件主体与电路板有一定的距离,引脚在电路板的背面与焊盘焊接在一起,如图6-23所示。
进行代换时,先将电烙铁预热,然后使用电烙铁熔化元器件引脚焊锡,吸锡器吸走焊锡,直到元器件引脚与电路板分离。
(1)直立式元器件的拆焊
图6-23 直立式元器件
图解演示

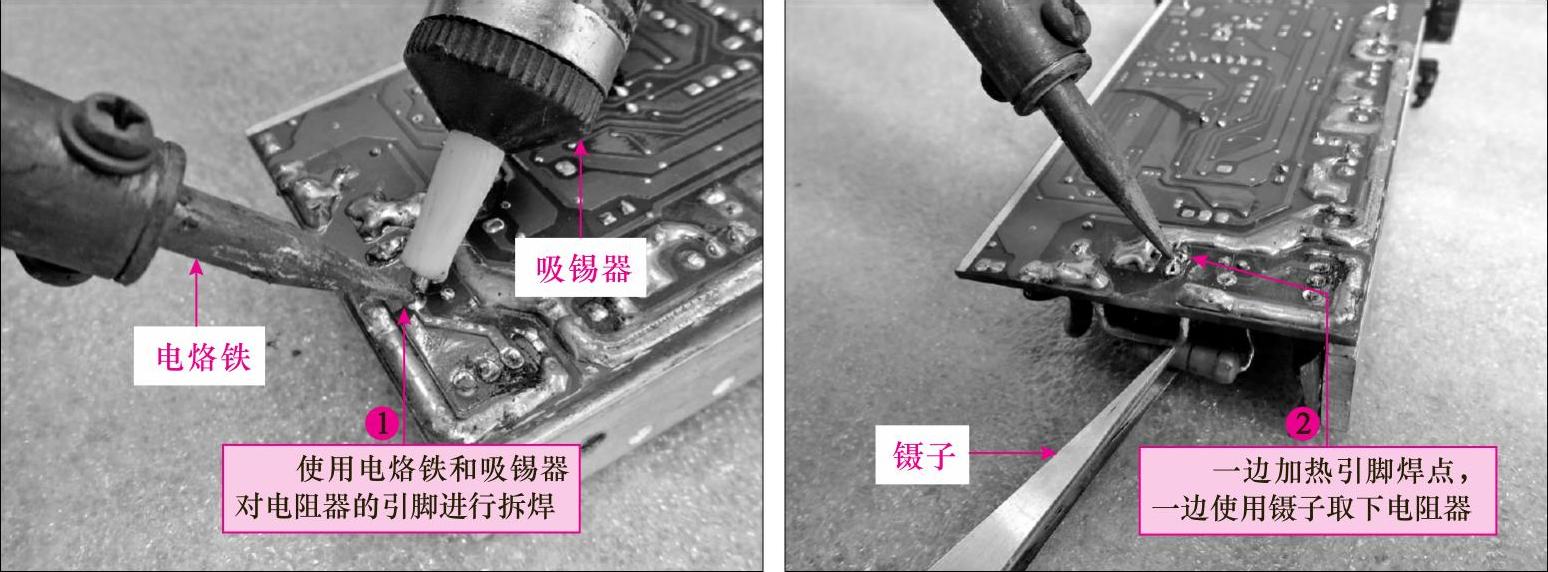

按图6-24所示,使用电烙铁和吸锡器对直立式元器件进行拆焊。
图6-24 拆焊直立式元器件
接下来,将新元器件插接好,使用电烙铁将焊锡丝熔化成焊锡,使焊锡包裹在引脚及焊盘上,移走电烙铁,焊锡凝固,引脚固定在电路板上。
(2)直立式元器件的焊接
图解演示
按图6-25所示,使用电烙铁和焊锡丝将新元器件焊接到电路板上。
提示说明

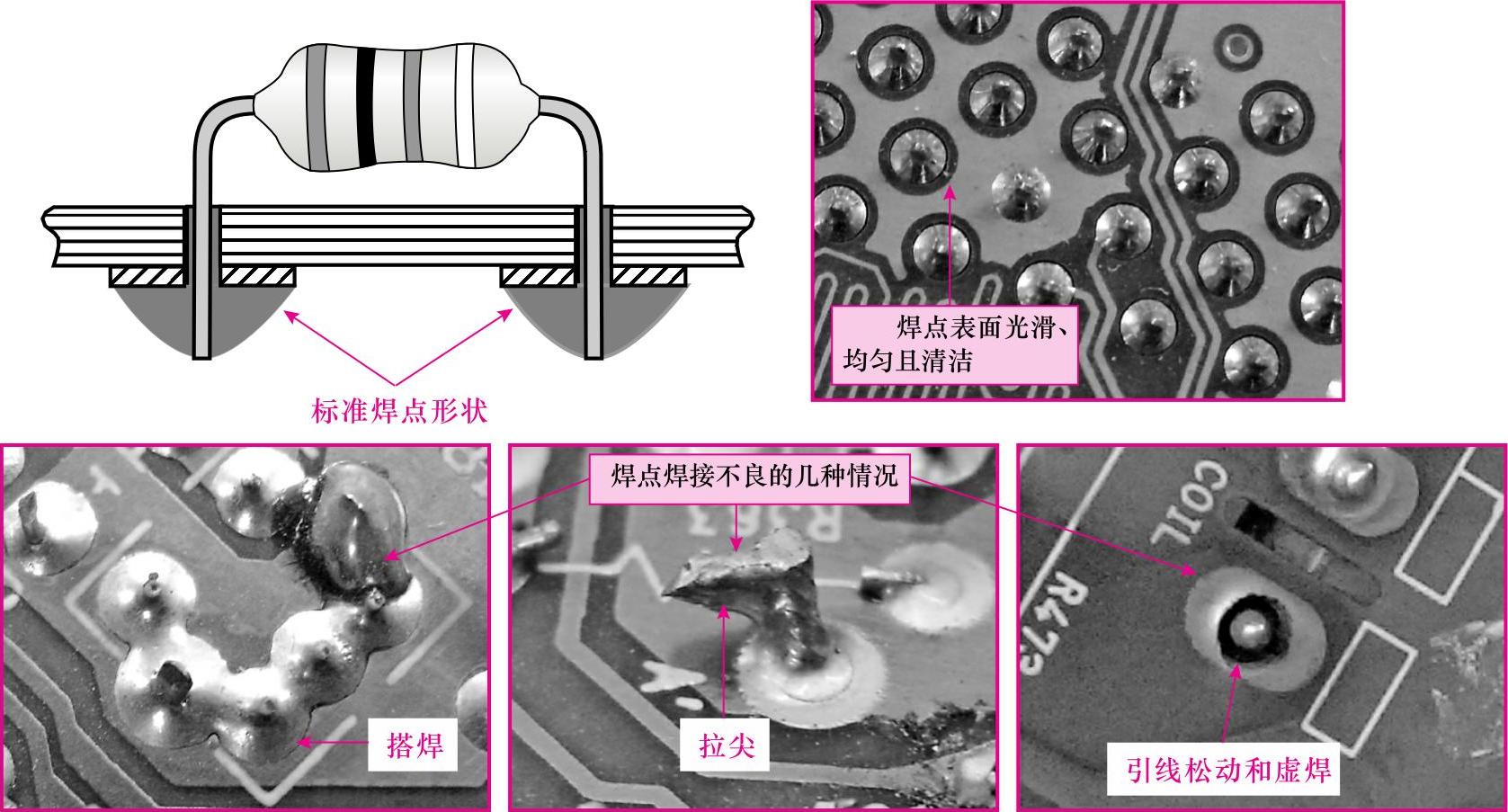

对于良好的焊点,焊料与被焊接金属界面上应形成牢固的合金层,才能保证良好的导电性能,且焊点也具备一定的机械强度。在外观方面,焊点的表面应光亮、均匀且干净清洁,不应有毛刺、空隙等瑕疵,如图6-26所示。
由于焊接操作不规范、焊接环境等原因,很容易造成许多的不良焊点。出现这种情况,需要清除原有焊锡后,重新进行焊接。
图6-25 焊接直立式元器件
图6-26 焊接不良的现象
相关资料

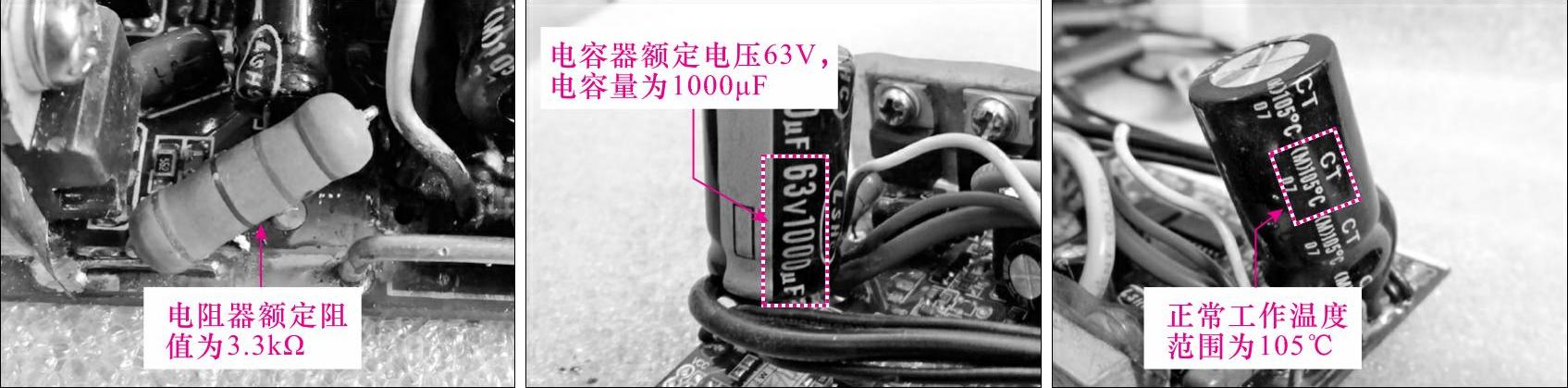

代换基础电路元器件时,要根据损坏的元器件参数、类型选择适合的元器件进行代换,以免造成电路不能工作或再次损坏。图6-27所示为电阻器与电容器的规格参数识读。
图6-27 电阻器与电容器的规格参数识读
2.贴片式元器件的代换方法
图解演示

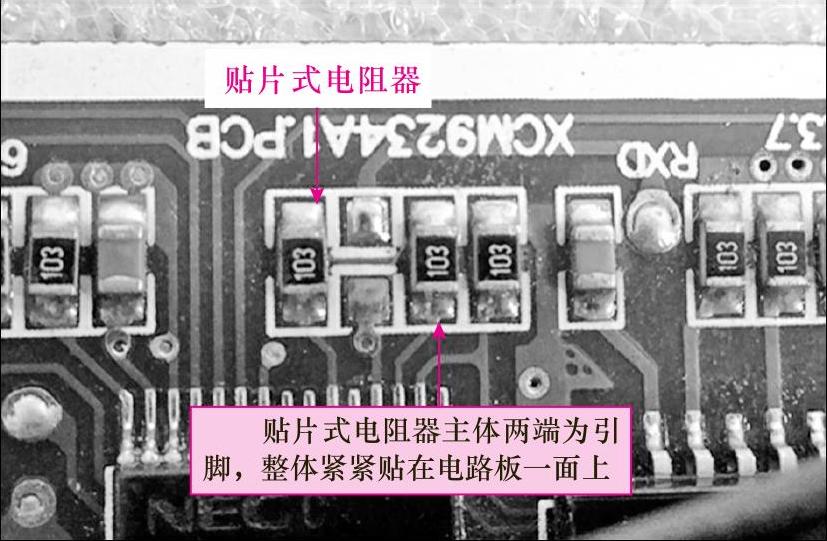

通常,贴片式元器件主体与引脚紧紧贴在电路板上,贴片式元器件的引脚不穿过电路板,直接与电路板一面的焊盘接在一起,如图6-28所示。
图6-28 贴片式元器件
进行代换时,先将热风焊枪打开,然后用镊子夹住元器件,焊枪口垂直加热引脚,直到元器件引脚焊锡熔化,再用镊子取走元器件。
(1)贴片式元器件的拆焊
图解演示

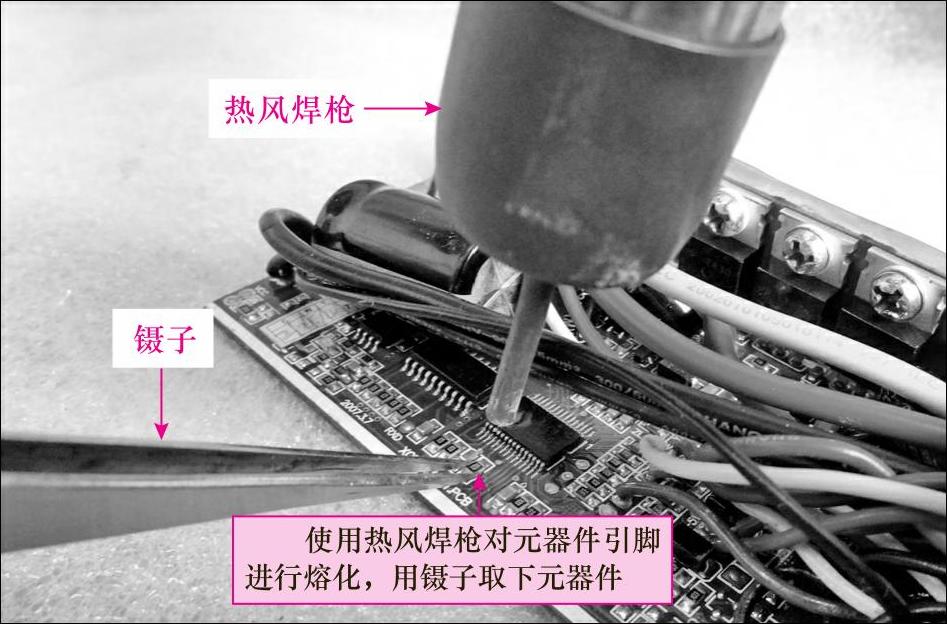

按图6-29所示,使用热风焊枪和镊子对贴片式元器件进行拆焊。
图6-29 拆焊贴片式元器件
提示说明
针对不同贴片式元器件的引脚大小和密集程度,焊枪距引脚的高度也会不同。对于引脚较大,排列较稀疏的应适当降低焊枪高度;对于引脚较小,排列较密集的应适当提高焊枪高度。
接下来,用热风焊枪加热电路板的焊盘,再将新元器件用镊子固定好,再用焊枪加热引脚,然后移走热风焊枪,用镊子查看引脚焊接情况。
(2)贴片式元器件的焊接
图解演示

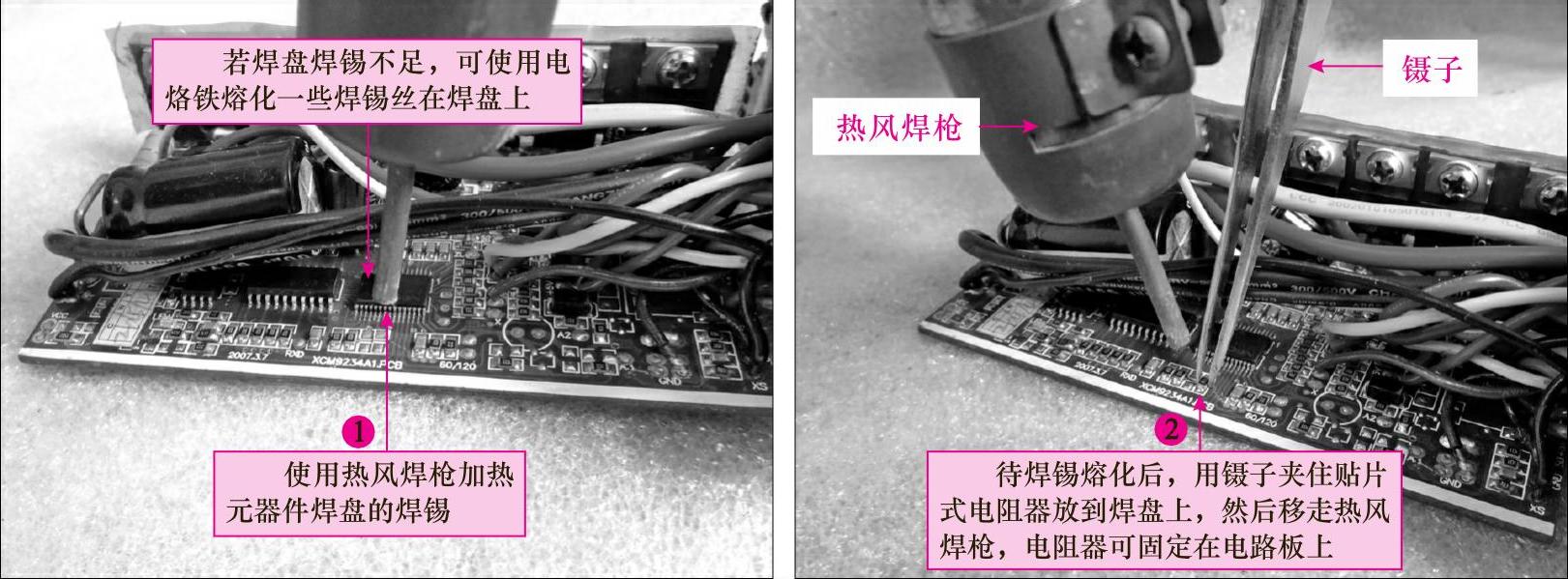

按图6-30所示,使用热风焊枪和镊子将新元器件焊接到电路板上。
图6-30 焊接贴片式元器件
提示说明

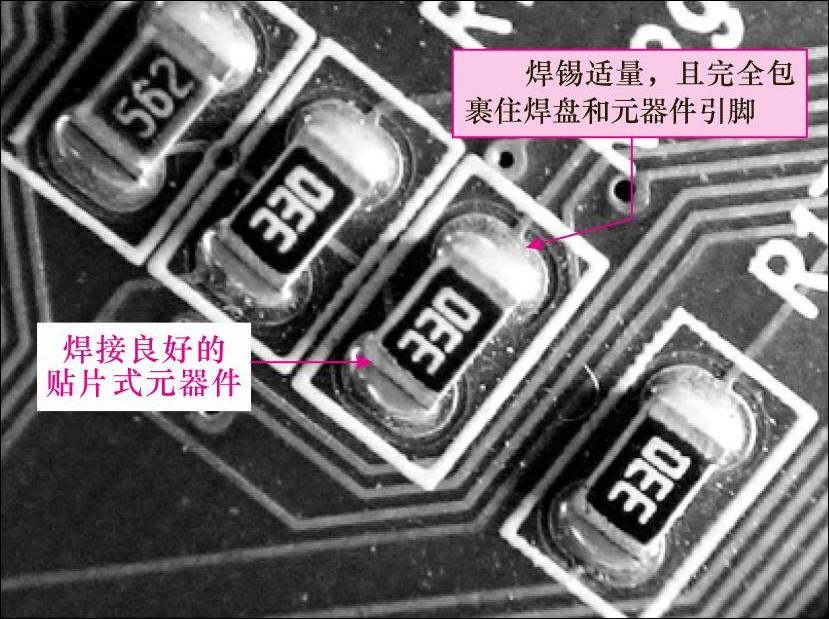

对于贴片式元器件,焊点要保证平整,焊锡要适量,不要太多,以免出现连焊,元器件与焊盘之间有良好的润湿状态。图6-31所示为焊接良好的贴片式元器件。
图6-31 焊接良好的贴片式元器件
相关资料
代换贴片式元器件时,要根据损坏的元器件参数选择适合的元器件进行代换,以免造成电路不能工作或再次损坏。图6-32所示为贴片式电阻器的规格参数识读。
图6-32 贴片式电阻器的规格参数识读
