6步搞定电动自行车电动机拆卸
【摘要】：图6-15 定子和转子的拆卸方法相关资料若需要维修的电动自行车采用的电动机为有刷电动机，则在对其进行拆卸检修时，端盖的拆卸方法与无刷电动机类似，只是在对定子和电刷进行拆卸时有所区别。图6-16 有刷电动机中定子和电刷的拆卸方法图6-16 有刷电动机中定子和电刷的拆卸方法（续）
电动自行车的电动机根据其结构的不同，主要分为有刷电动机和无刷电动机两大类，下面以无刷电动机为例介绍电动机的基本拆卸方法。
1.电动自行车后轮的拆卸方法
图解演示

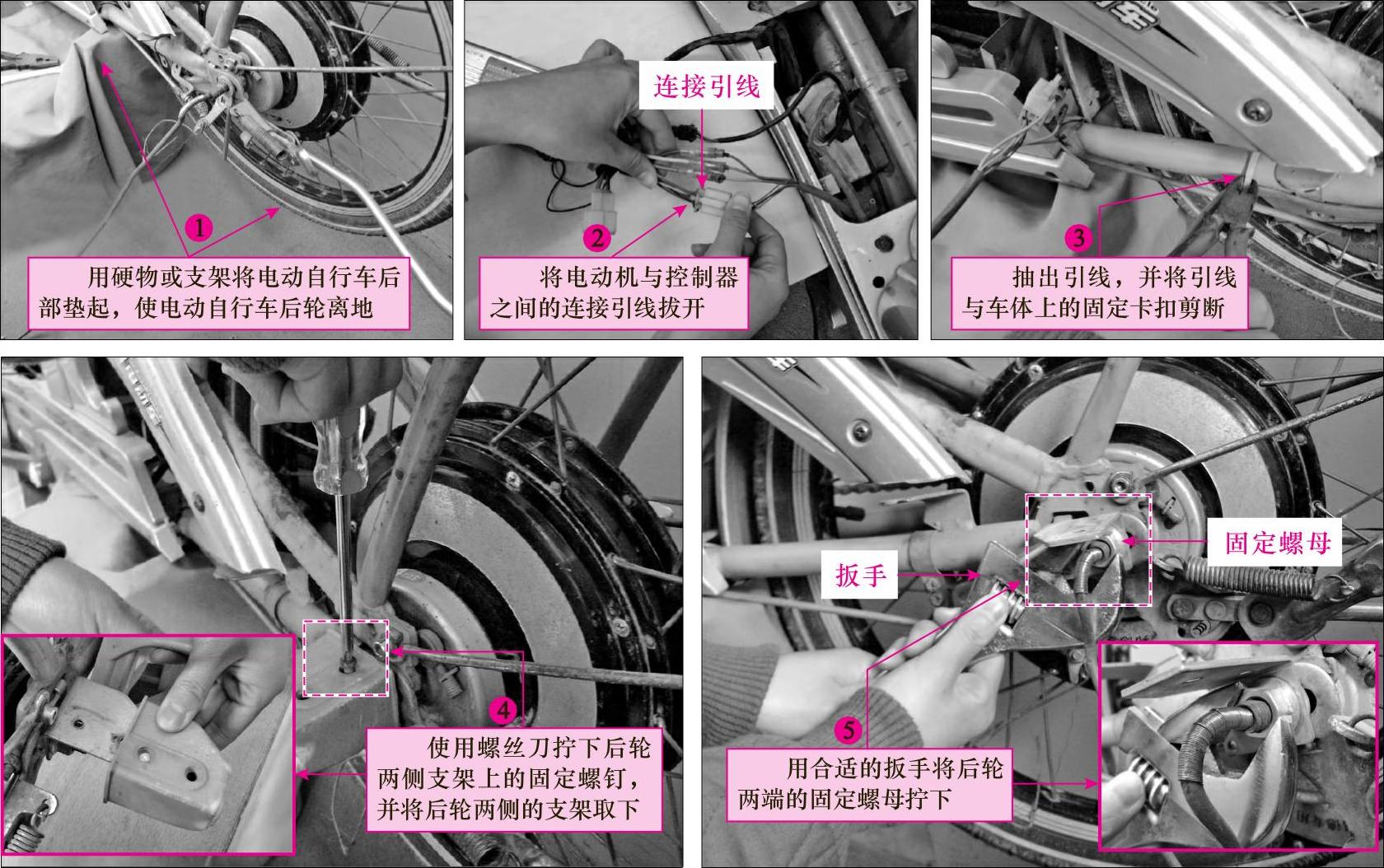

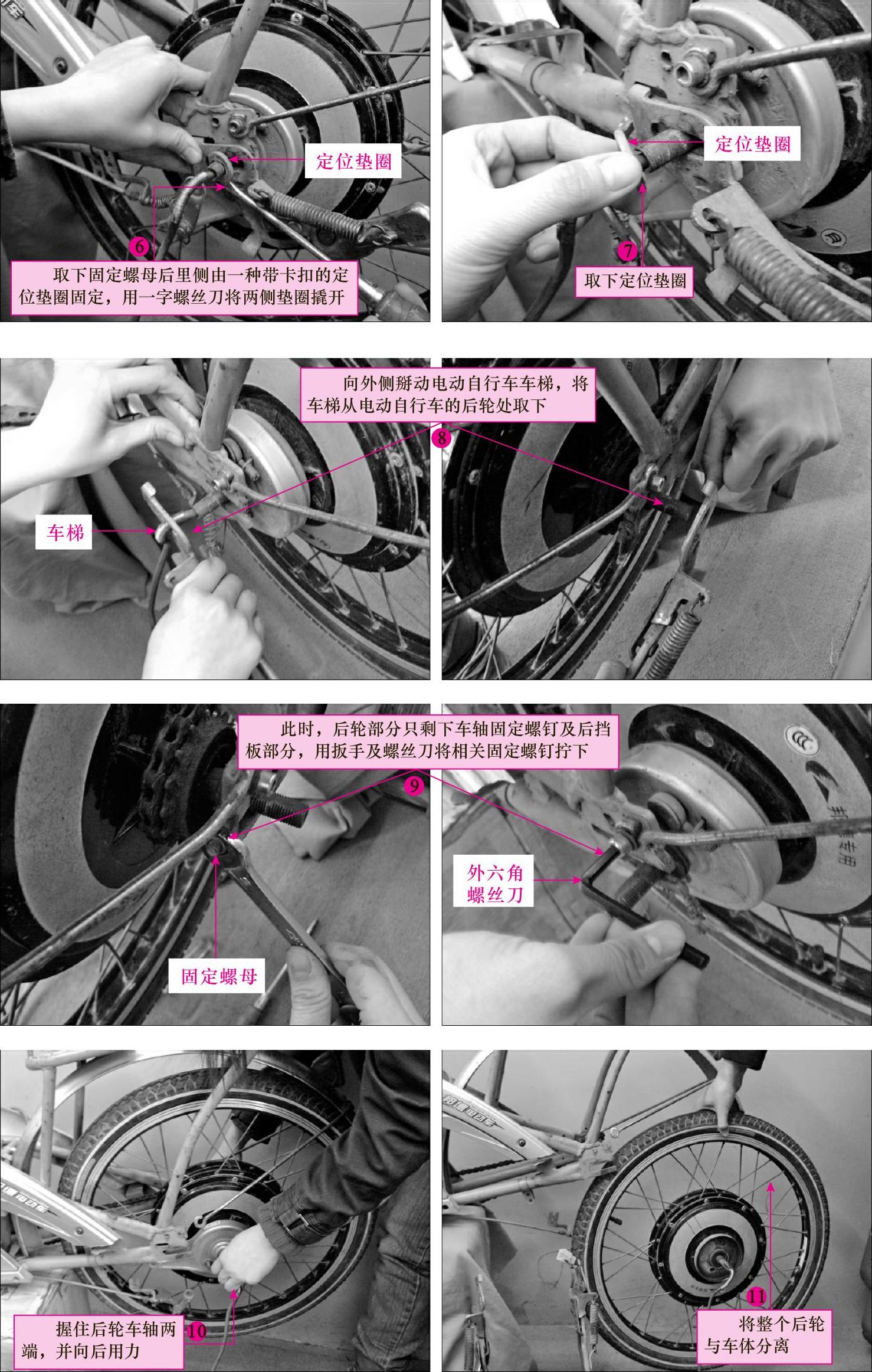

拆卸无刷电动机前，首先需要将电动自行车后轮卸下，以方便对无刷电动机的进一步拆卸。电动自行车后轮的拆卸方法如图6-12所示。
图6-12 电动自行车后轮的拆卸方法
图6-12 电动自行车后轮的拆卸方法（续）
2.电动机连接线的拆卸方法
图解演示

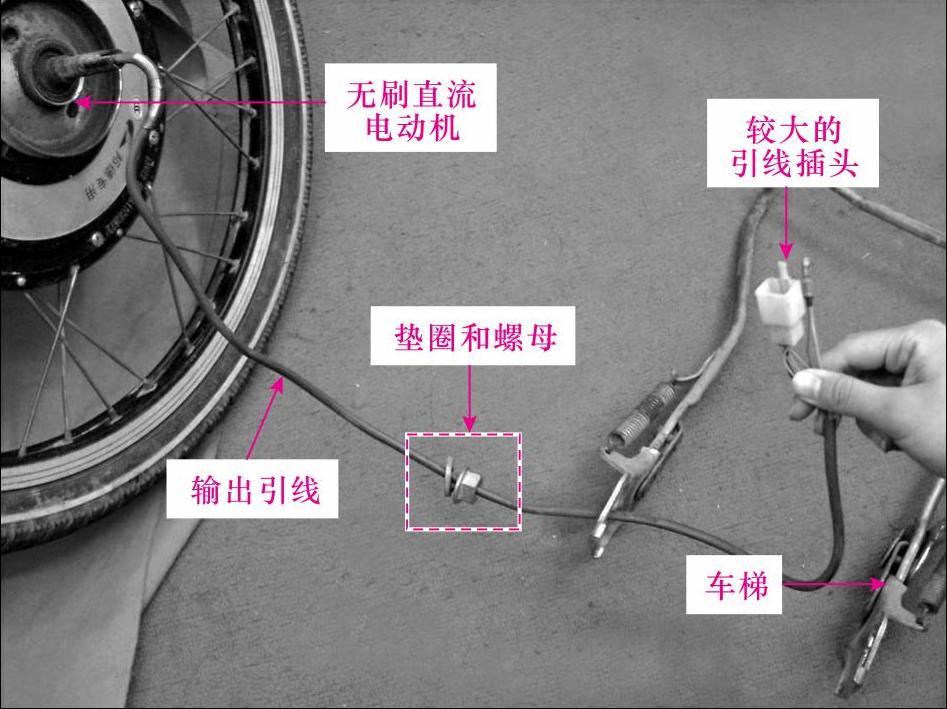

电动机连接线的拆卸方法如图6-13所示。由于电动机的输出引线端有一个较大的插头，拆卸时，螺母、垫圈、车梯等均无法直接取下，因此，在拆卸电动机前，需要将该插头与引线进行分离。
图6-13 电动机连接线的拆卸方法
3.端盖的拆卸方法
图解演示

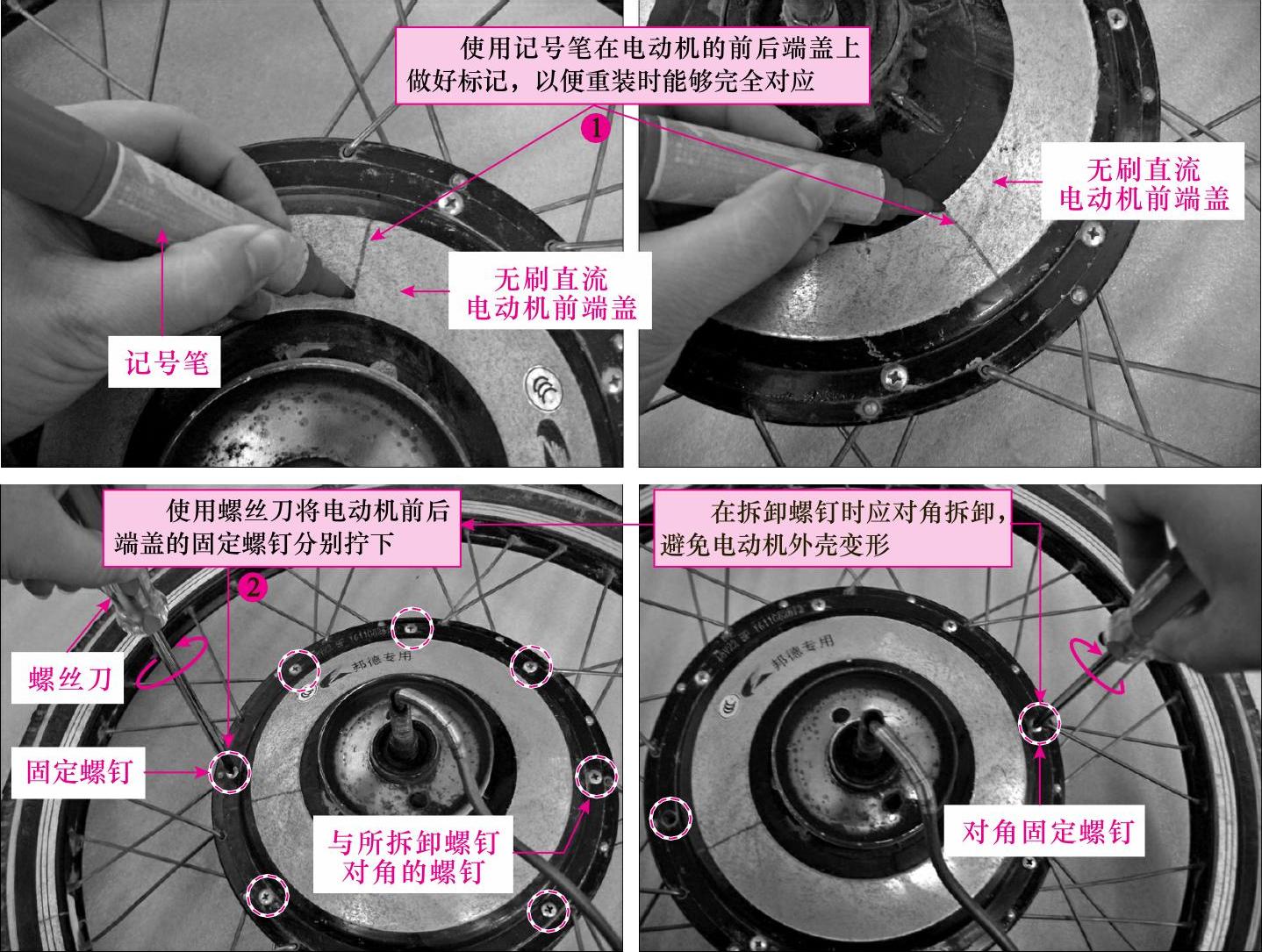

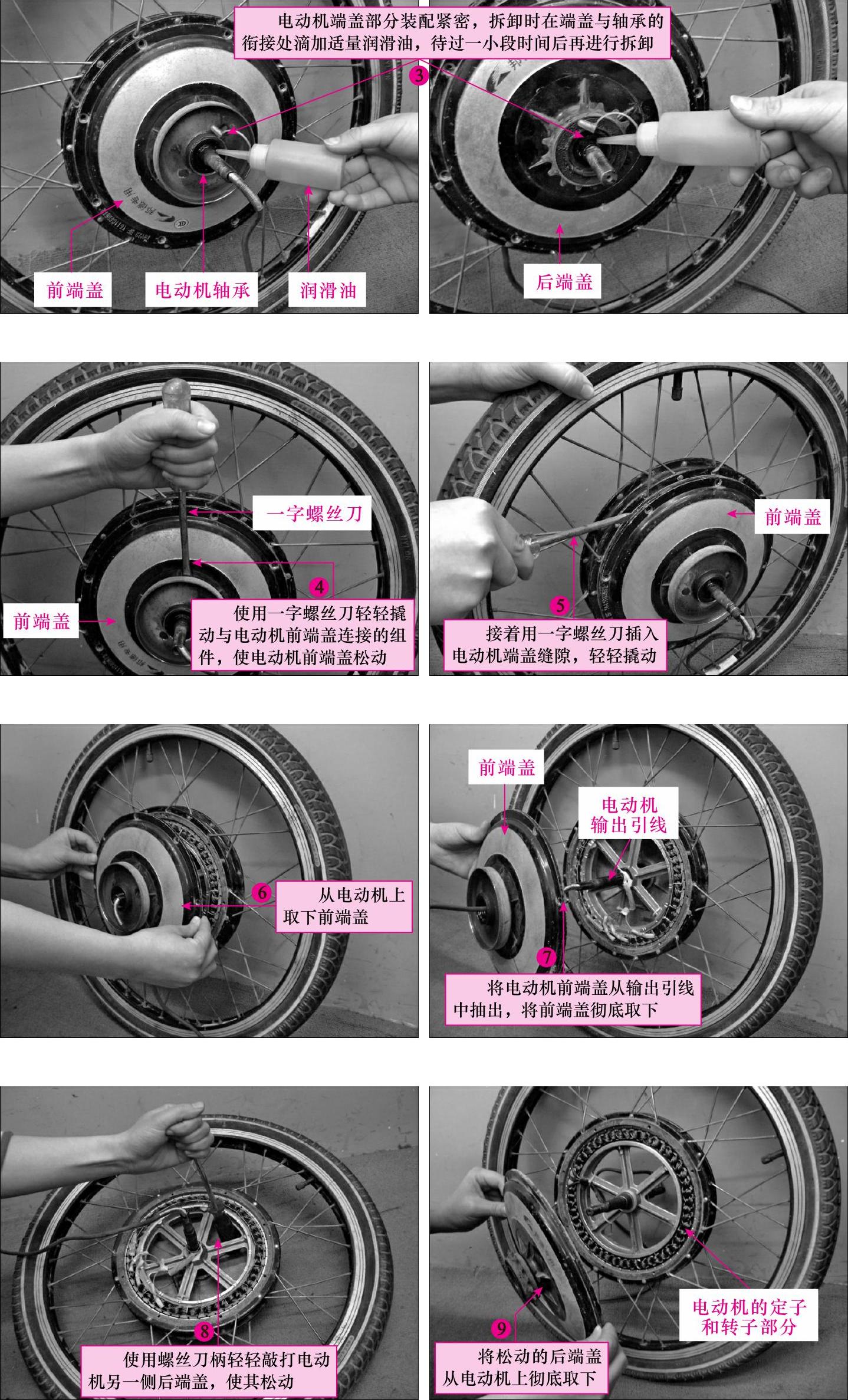

端盖的拆卸方法如图6-14所示。端盖是用来固定和保护电动机的正常运行，若有刷电动机功能失常需要进行拆卸维修时，应先对端盖进行拆卸，拆卸时，可首先做好相应的标记，然后再进一步进行拆卸。
图6-14 端盖的拆卸方法
图6-14 端盖的拆卸方法（续）
4.定子和转子的拆卸方法
图解演示

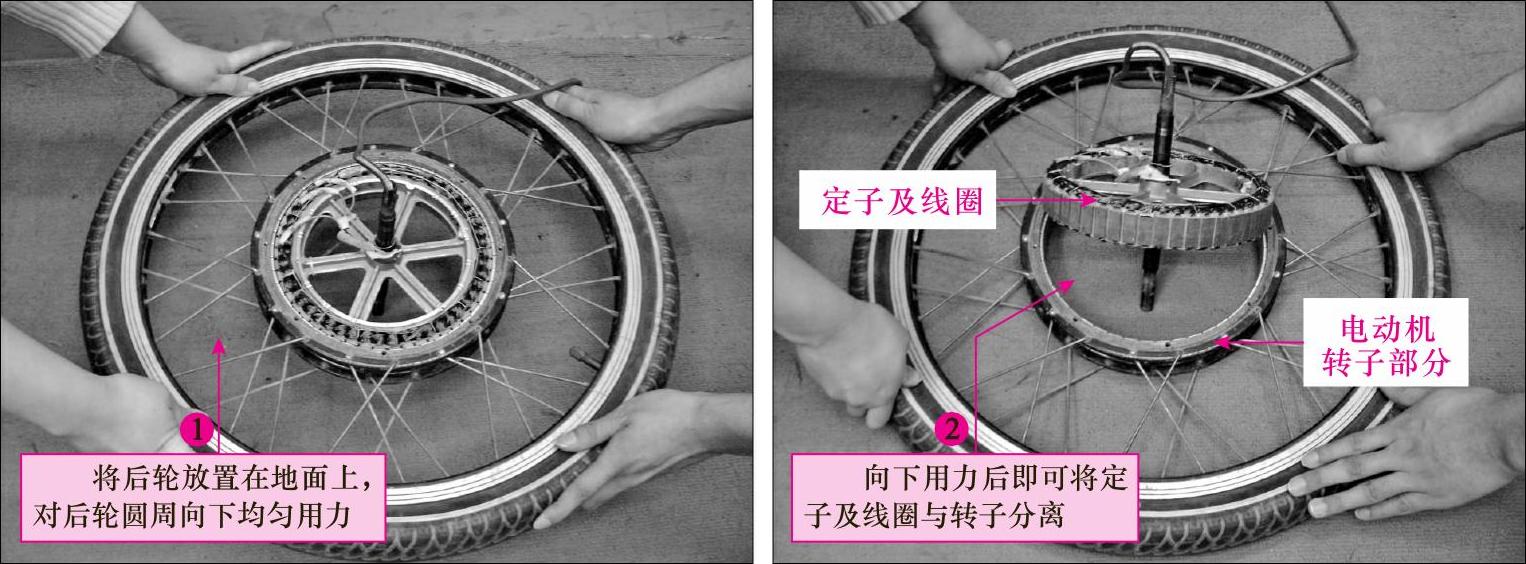

将电动机的端盖取下后，即可以看到电动机内的定子和转子，若进一步检修时，可对定子和转子进行分离，完成电动机的检修。定子和转子的拆卸方法如图6-15所示。
图6-15 定子和转子的拆卸方法
相关资料

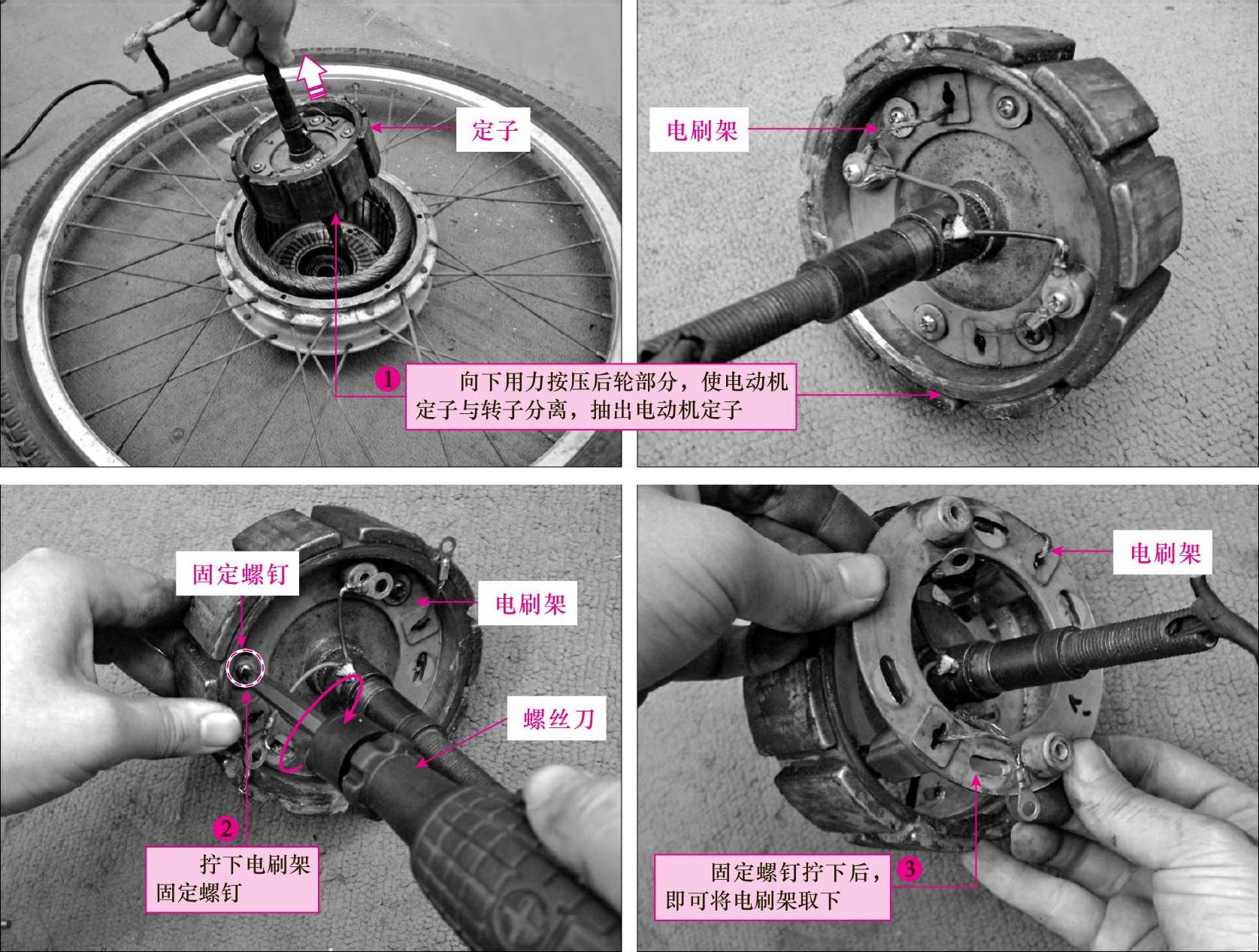

若需要维修的电动自行车采用的电动机为有刷电动机，则在对其进行拆卸检修时，端盖的拆卸方法与无刷电动机类似，只是在对定子和电刷进行拆卸时有所区别。下面学习有刷电动机中定子和电刷的拆卸方法，具体操作如图6-16所示。
图6-16 有刷电动机中定子和电刷的拆卸方法
图6-16 有刷电动机中定子和电刷的拆卸方法（续）
