电动自行车电气故障分析：入门到精通

2023-09-27 理论教育版权反馈

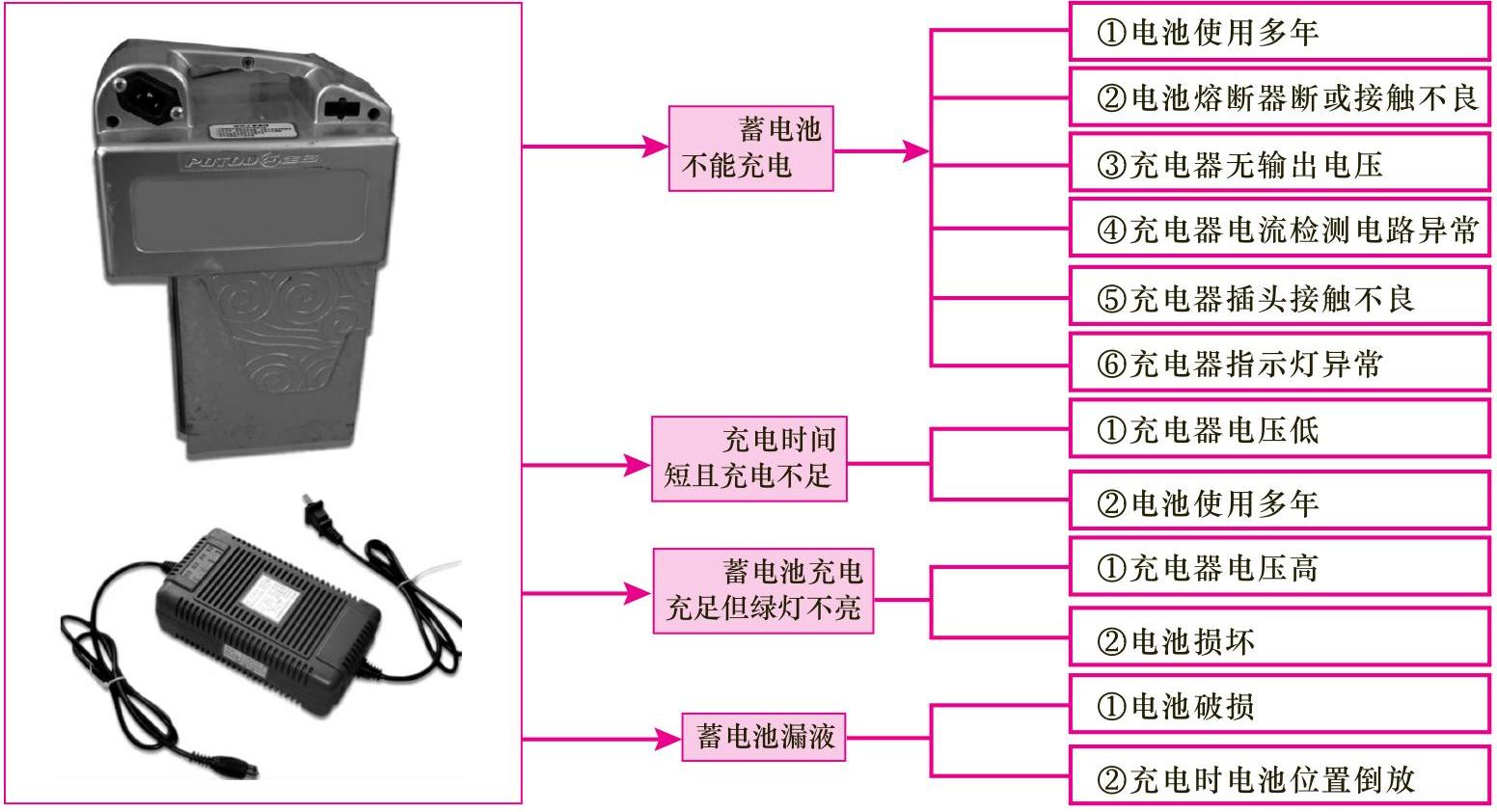

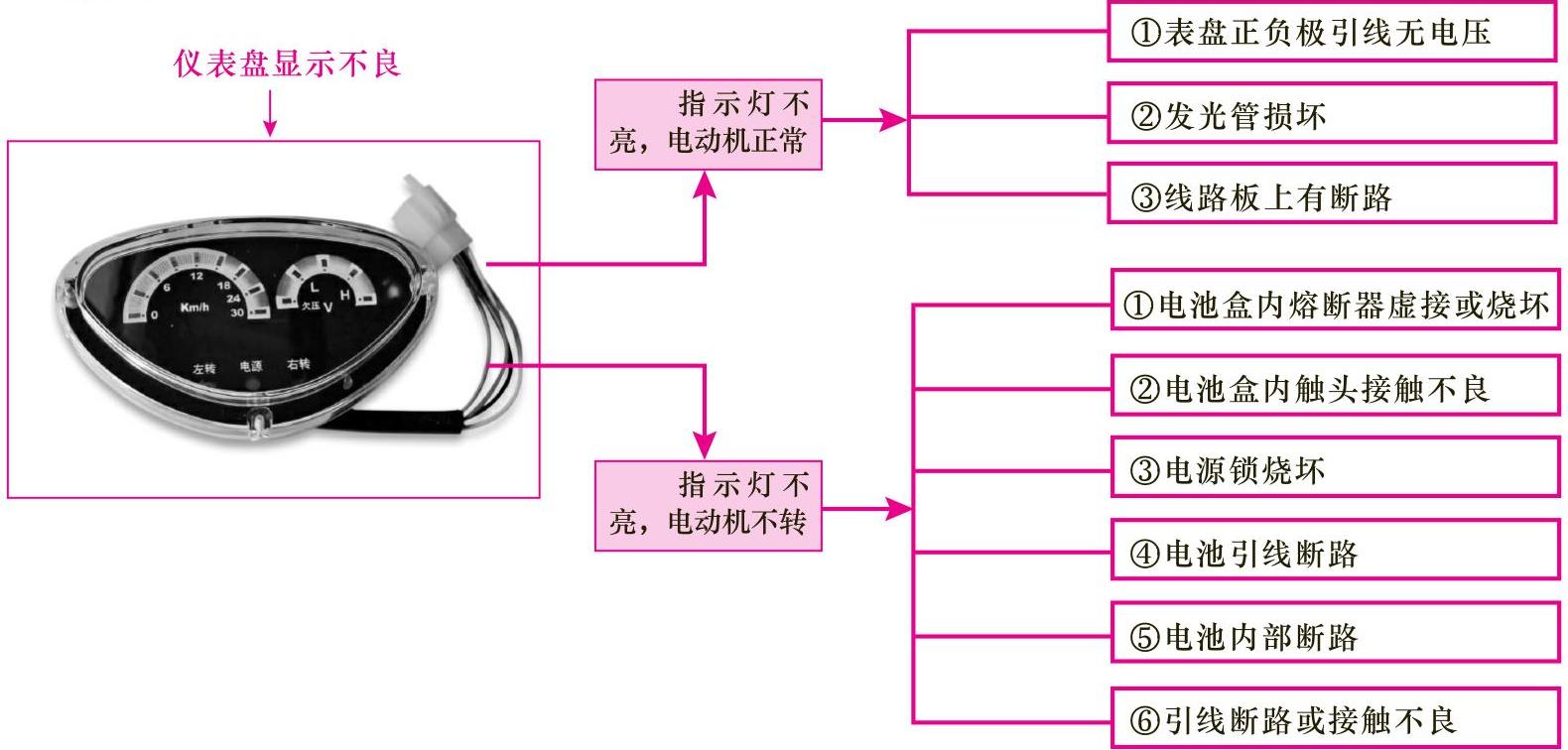

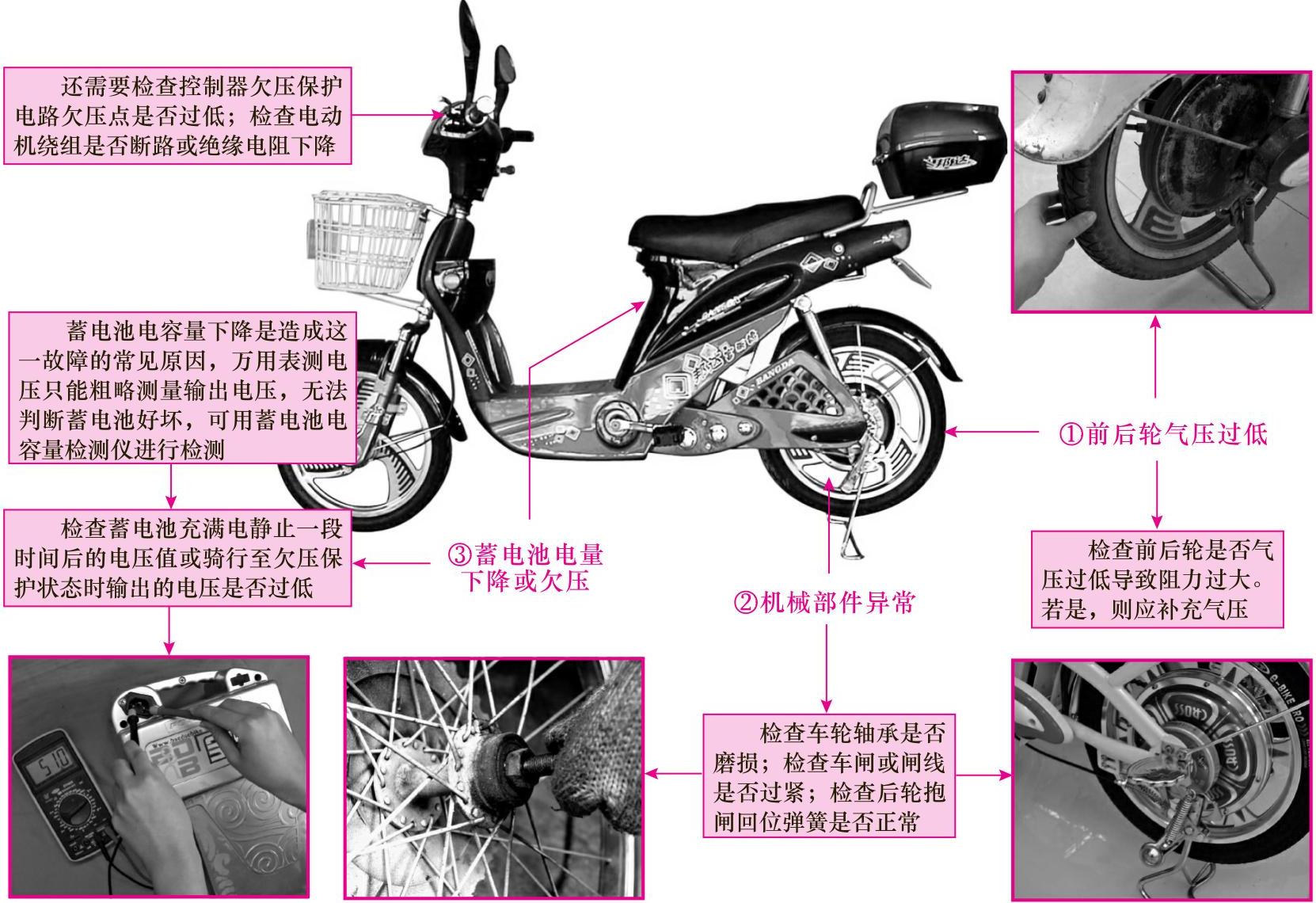

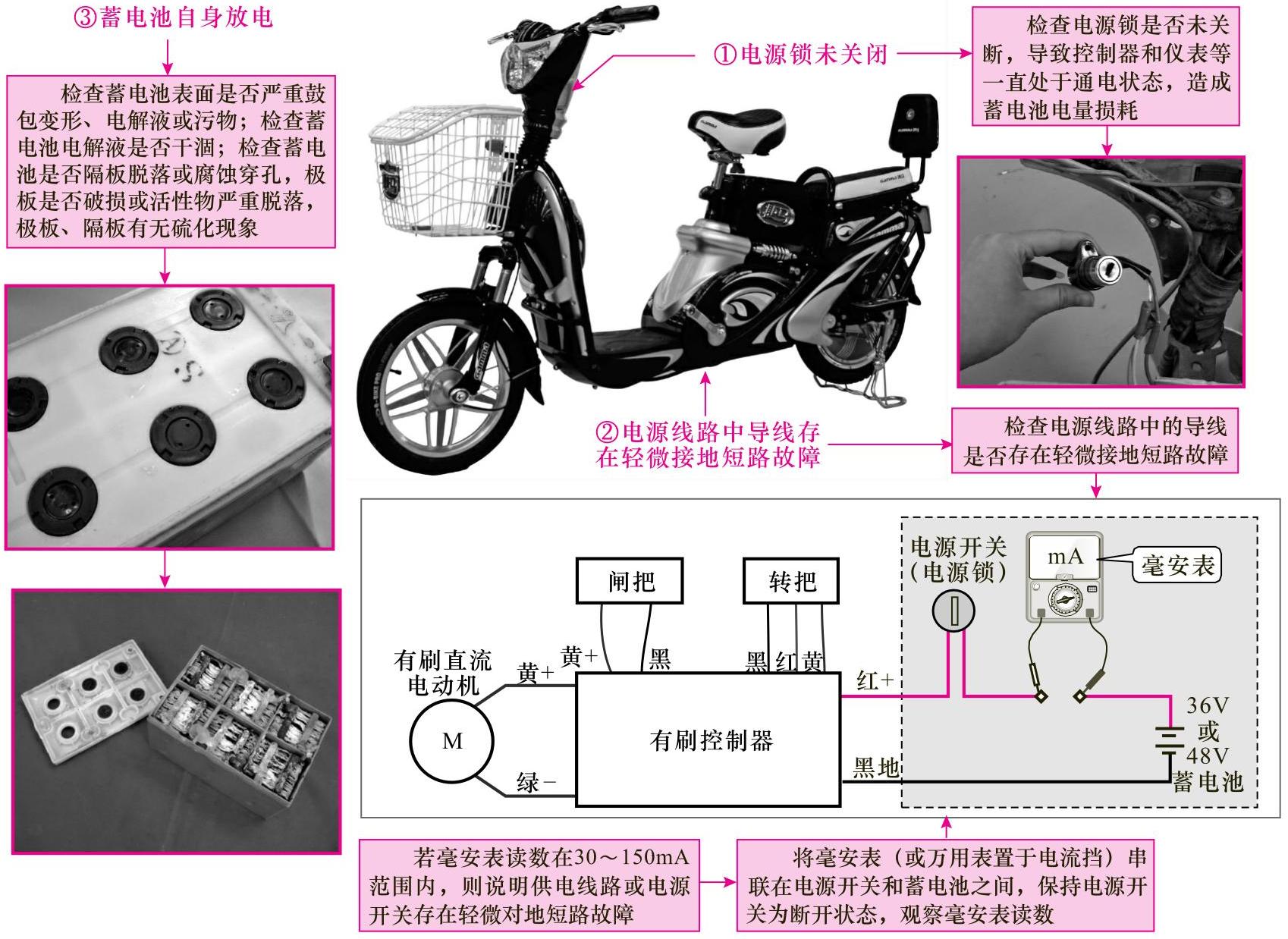

【摘要】：电动自行车不能启动的故障，需要根据一些外部条件进行初步判断。电动自行车启动无力，并伴有抖动的现象，通常是由于电动机缺相所引起的。电动自行车的飞车故障多为控制器或转把部分故障引起的。电动自行车出现蓄电池及充电障碍故障，主要可能为两个方面原因，一个是充电器故障，一个是蓄电池故障，可单独从这两个方面进行检查和故障排查。图5-32 电动自行车指示异常的故障分析

由于电动自行车电气系统需要通过电路控制电动自行车的机械系统动作，进而实现电动骑行的功能，电气系统中任何一个元器件不良或部分电路存在故障都可能导致电动自行车无法正常工作。如果单从故障表现上，虽然很容易检查出故障，但对于故障原因的排查、分析过程较为复杂，很难在第一时间锁定故障部位。例如，电动自行车无法启动时，不仅要检查电池，同时还要对控制器、电动机部分进行检查。另外，电源锁部分连接不良也会出现无法启动的故障。

可以看出，电动自行车电气系统中，一种故障表现可能对应多种故障原因；一种故障原因也可能出现不同故障表现；因此，在对该部分进行检修时，首先要了解其关键部件之间的信号关系，掌握其各部件的功能特点以及工作原理，并从故障表现寻找检修线索。

（1）电动自行车不启动故障分析

图解演示

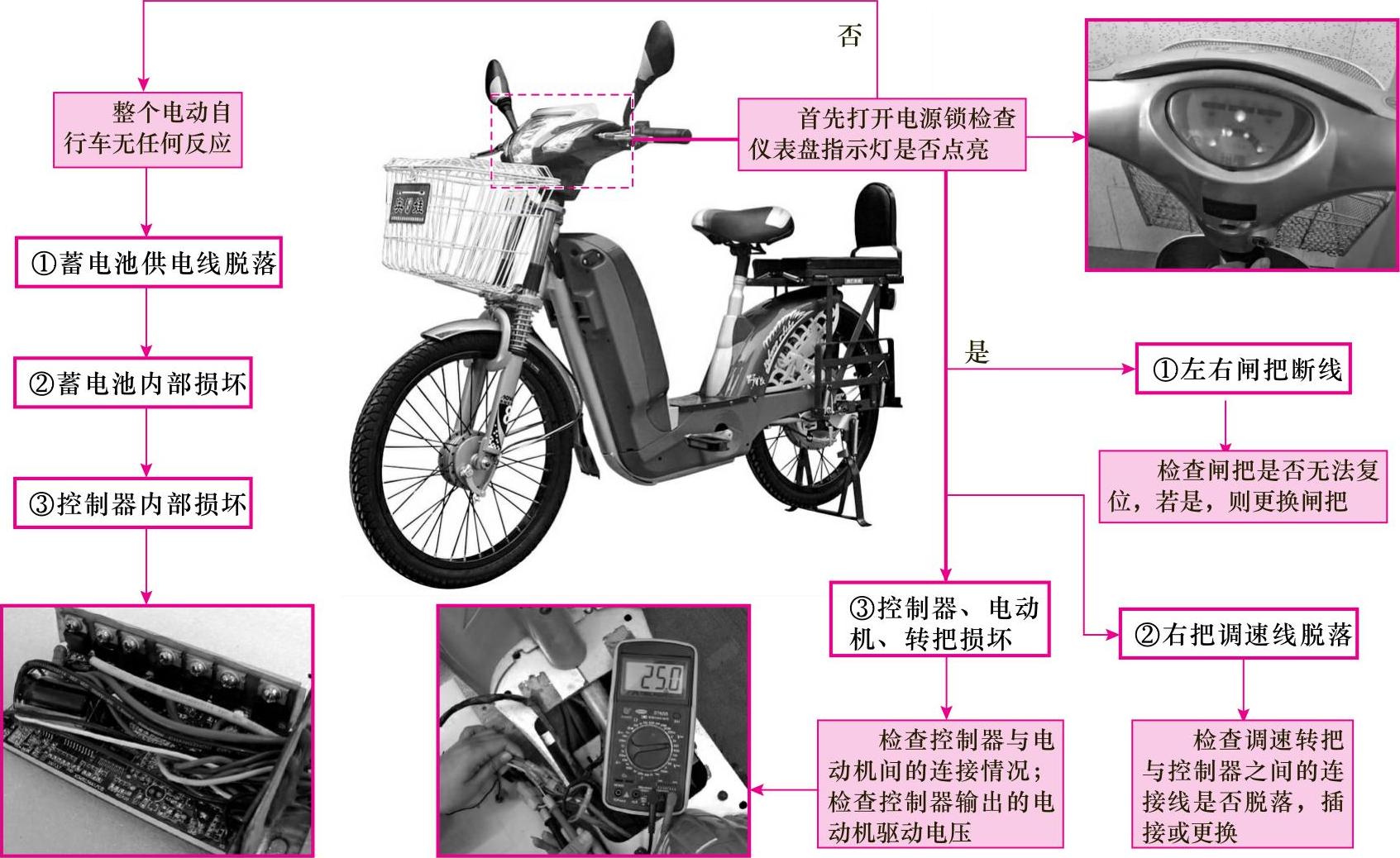

图5-26所示为电动自行车不启动的故障分析。电动自行车不能启动的故障，需要根据一些外部条件进行初步判断。例如，若打开电源后仪表盘指示灯不亮，电动自行车不启动时，多是由电源电路部分引起的；若仪表盘指示灯亮，电动自行车不启动时，多为电源正常，电动机、控制器及闸把、转把部分异常引起的。

（2）电动自行车行驶时抖动故障分析

图解演示

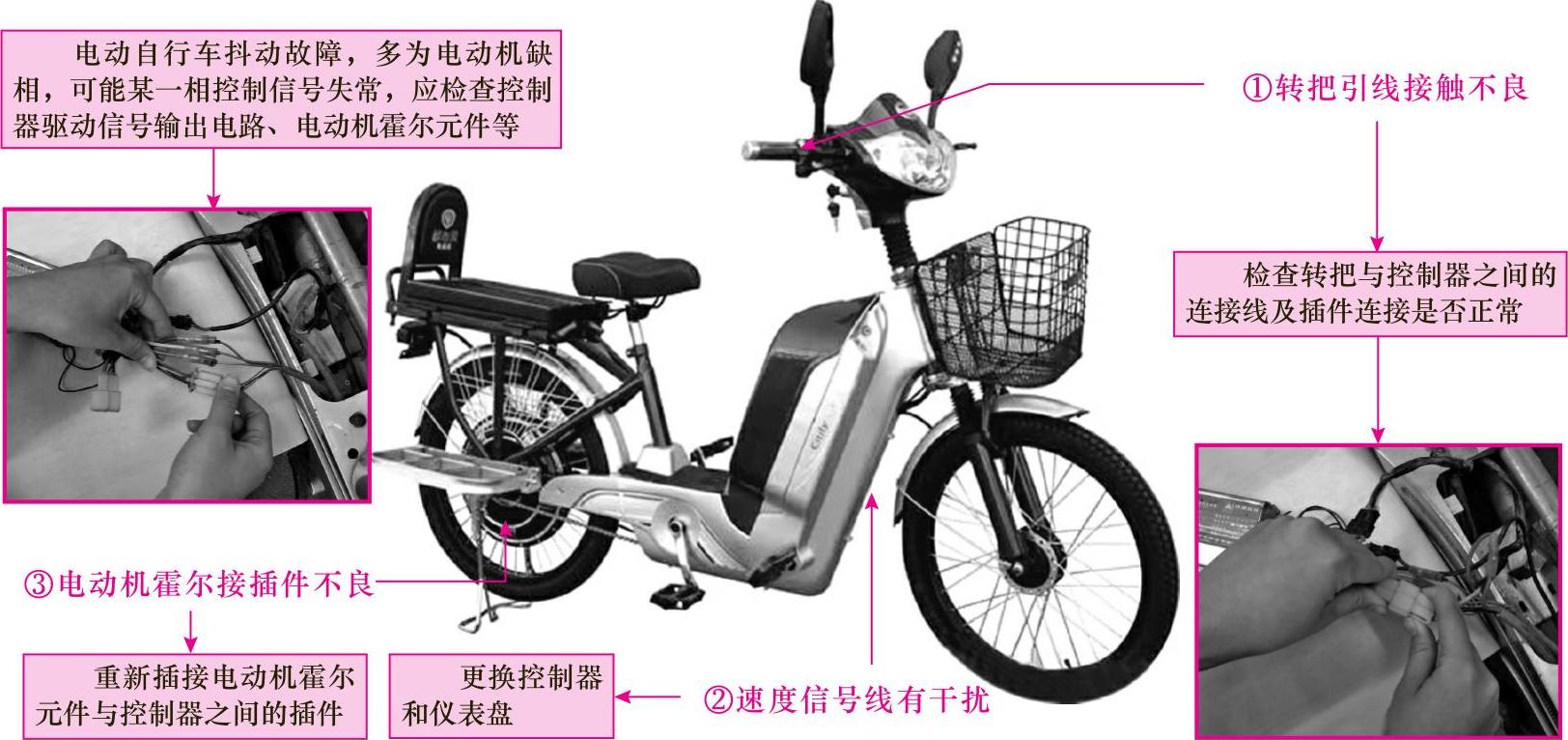

图5-27所示为电动自行车行驶时抖动的故障分析。电动自行车启动无力，并伴有抖动的现象，通常是由于电动机缺相所引起的。而引起电动机缺相的部位主要有主相位缺相和霍尔缺相两种，检修时应主要对其控制器部分的电动机驱动电路（6个场效应晶体管）、电动机霍尔元件和电动机驱动控制芯片进行检修。

（3）电动自行车飞车故障分析

图解演示

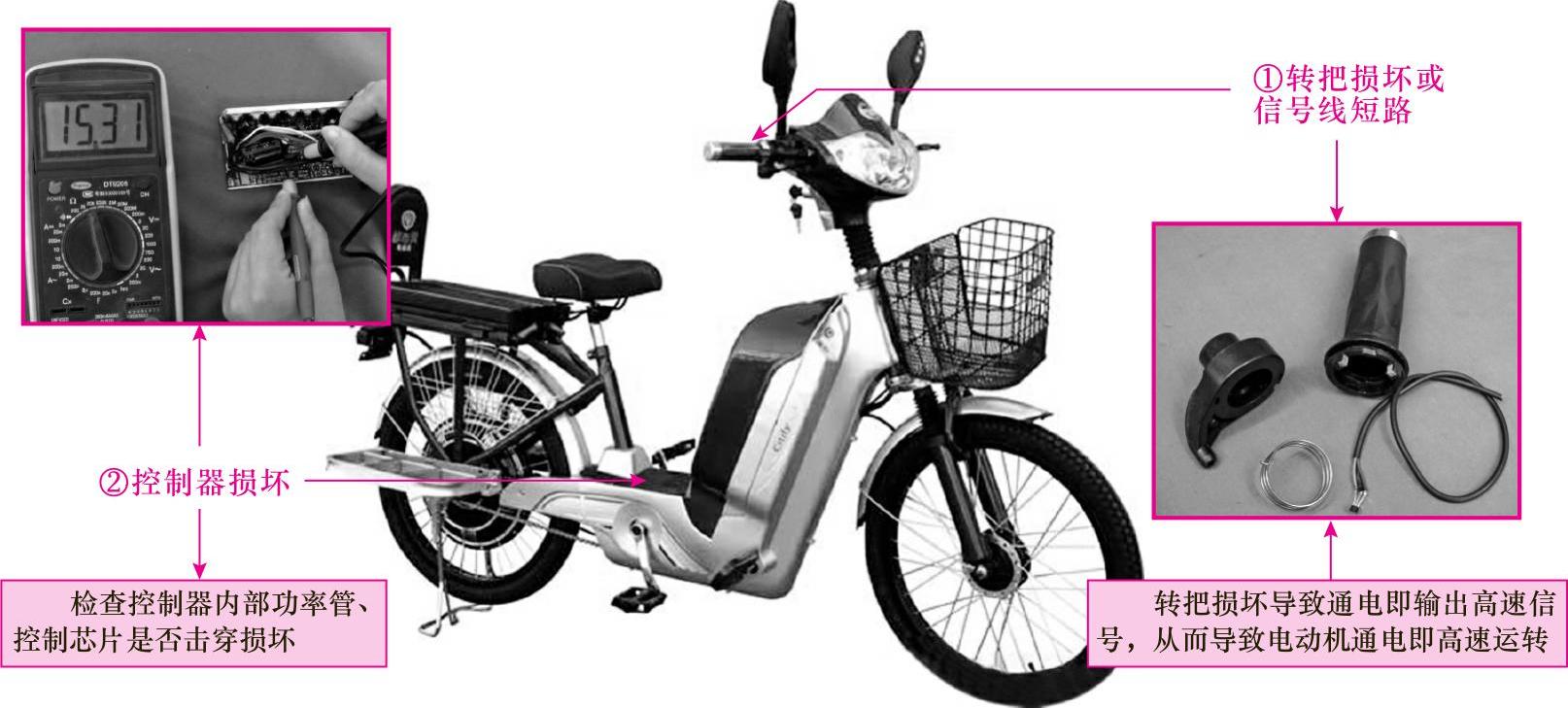

图5-28所示为电动自行车飞车的故障分析。电动自行车出现飞车的故障较典型，主要体现在：当接通电动自行车电源后，电动机便高速运转，不受转把的控制。电动自行车的飞车故障多为控制器或转把部分故障引起的。
