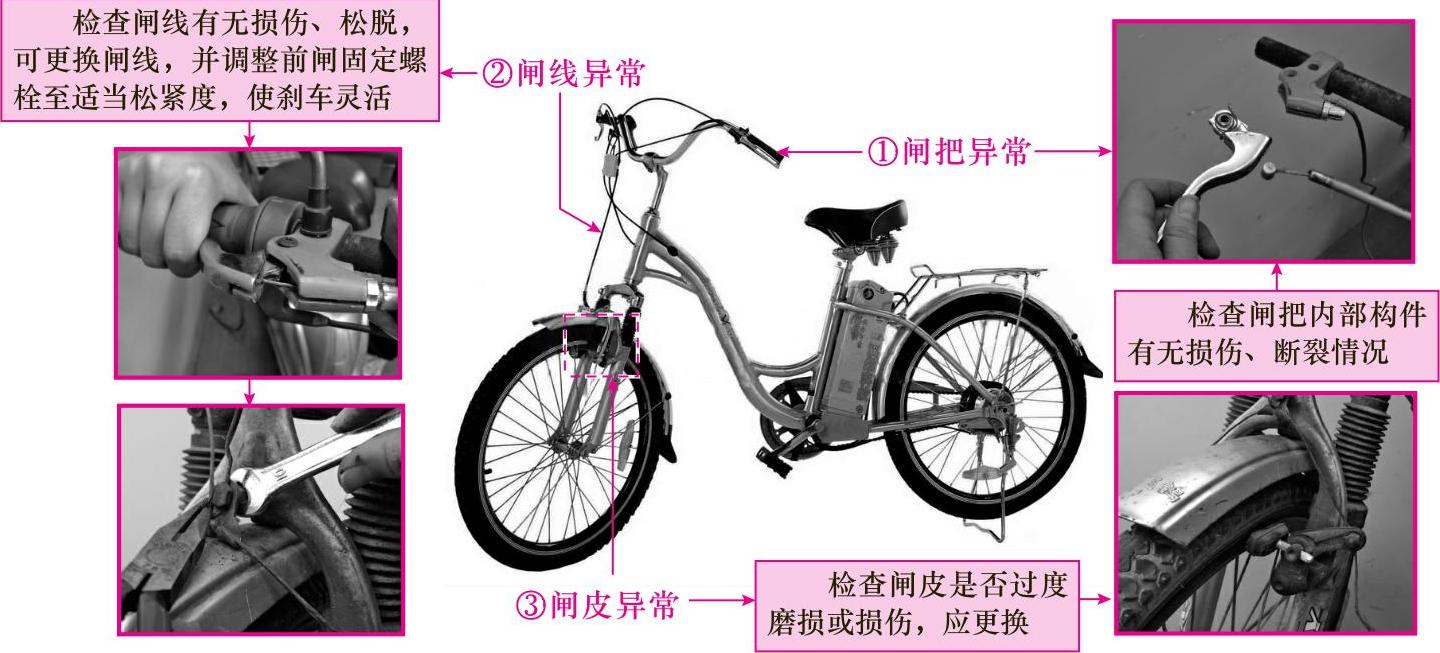

【摘要】：一般来说，电动自行车机械类故障的检修也较简单，多以重装、修补、润滑或更换等操作为主。图5-24 电动自行车中轴“咯吱”异响故障分析电动自行车前闸刹车不灵活故障分析图解演示电动自行车前闸刹车不灵活故障多是由前闸闸线过紧、闸皮磨损严重引起的，其故障检修流程如图5-25所示。

根据电动自行车机械系统的故障特点，其不同于其他类的电子产品，检修时没有具体的先后操作顺序，可根据故障表现分析可能产生故障的部位进行有针对性的检修。例如，当电动自行车出现前刹车失灵故障时，很容易判断出可能是闸线螺钉松动或闸皮部分磨损严重引起的，紧固螺钉或更换闸皮后即可排除故障。又如，在行车时车把不灵活，且出现“吱吱”的噪声，则多为车把转轴部分锈蚀严重，适当添加润滑油即可排除故障。

图解演示

图5-22所示为电动自行车的机械类故障整体检修流程分析。电动自行车的机械类故障通常非常容易查找，可通过骑行过程中的感觉、倾听声响和观察机械部件外观即可判别故障原因，找到故障部位。一般来说，电动自行车机械类故障的检修也较简单，多以重装、修补、润滑或更换等操作为主。
