电动自行车常用半导体器件的检测技巧

2023-09-27 理论教育版权反馈

【摘要】：数字万用表显示的是二极管正向导通时的管压降。图4-8 三极管发射极与集电极之间的正、反向阻值提示说明正常情况下，基极与集电极、发射极之间有一定的正向阻值，其他各项阻值均为无穷大，若测得的阻值不符，可能是受到外围元器件的影响，最好将其拆下后再进行开路检测，确定该三极管损坏后，对其进行代换。

1.二极管的检测方法

二极管具有单向导电性，即正向导通、反向截止的特性，在电路中主要起到整流或开关的作用。正向导通是指在电路中，将二极管的正极接在高电位端，负极接在低电位端，其才会导通。反向截止是指在电路中，将二极管的正极接在低电位端，负极接在高电位端，二极管中几乎没有电流流过，此时其处于截止状态。因此对二极管的检测，可使用数字万用表测量其正向、反向导通电压来判断好坏。

图解演示

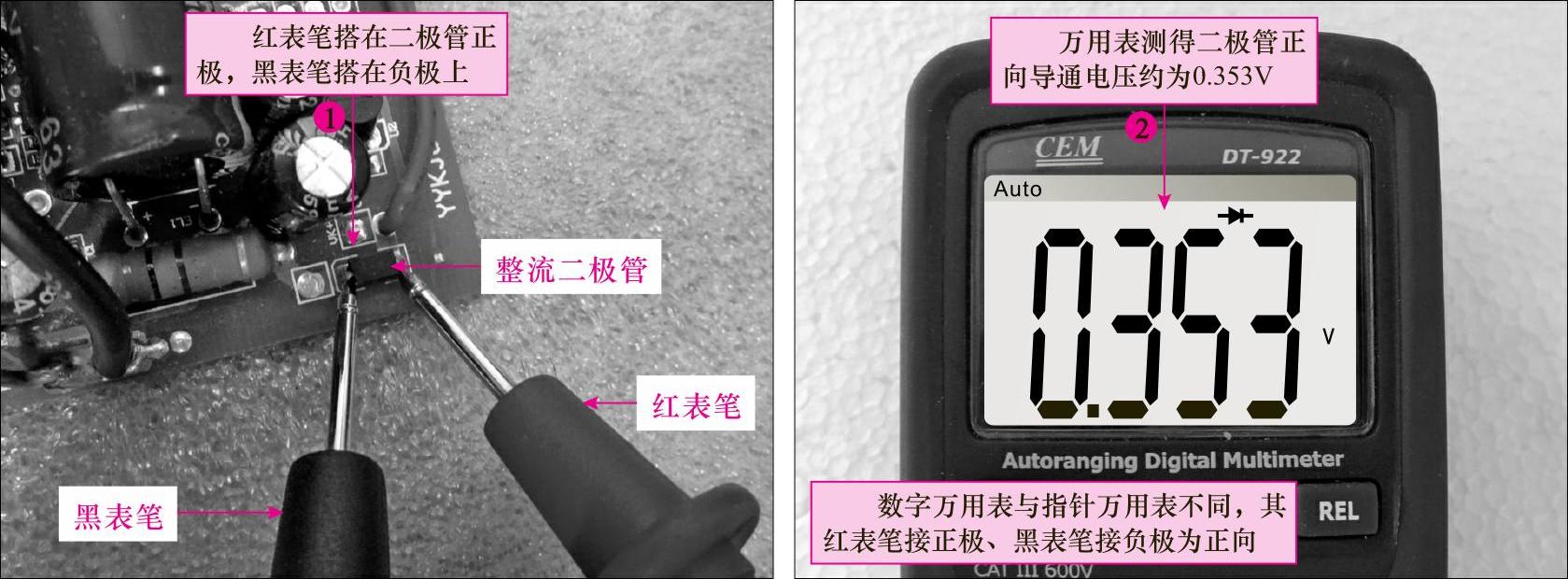

①按图4-3所示，使用数字万用表检测二极管的正向导通状态。数字万用表显示的是二极管正向导通时的管压降。

图4-3 检测二极管正向导通压降

图解演示

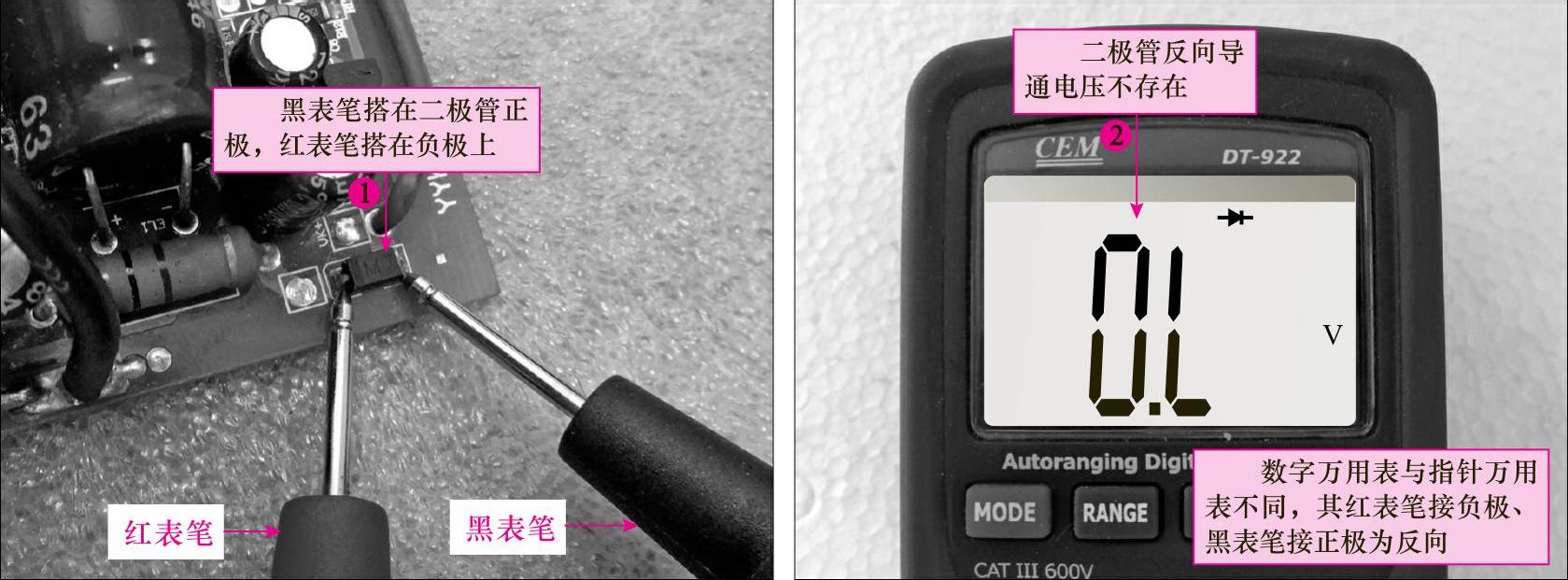

②按图4-4所示，使用万用表检测二极管的反向状态的性能。

图4-4 检测二极管反向状态性能

提示说明

通常，二极管在正向导通时有一定的管压降，而反向呈截止状态，表明该二极管良好；若正向也呈截止状态，说明二极管存在断路故障；若反向呈导通状态，说明二极管已被击穿。

此外，也可使用万用表的欧姆挡对二极管的正、反向阻值进行检测，判断二极管是否正常。检测时，二极管有一定的正向阻抗，反向阻抗为无穷大。

相关资料

使用万用表检测正、反向阻抗时，由于数字和指针万用表内部结构原理不同，检测正、反向阻抗时，表笔的极性也有所区别。指针万用表检测时，黑表笔接正极，红表笔接负极，是测量正向阻抗；红表笔接正极，黑表笔接负极，是测量反向阻抗。数字万用表正好相反，黑表笔接正极，红表笔接负极，是测量反向阻抗；红表笔接正极，黑表笔接负极，是测量正向阻抗。

2.三极管的检测方法

图解演示

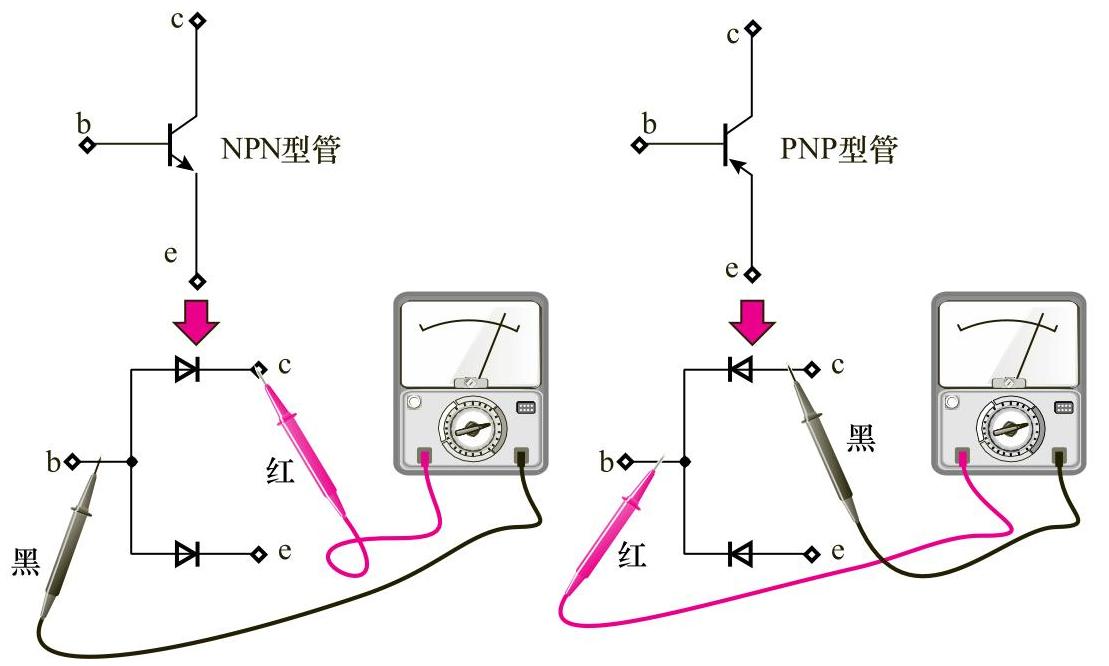

对三极管进行检测时，通常可使用万用表检测各引脚间的正反向阻值来判断三极管是否正常。三极管内可等效为两只二极管，如图4-5所示，NPN型三极管和PNP型三极管的极性不同，因此等效二极管的极性也不同，测量三极管的引脚阻抗相当于检测管内二极管的阻抗。

图4-5 NPN型和PNP型三极管的等效电路及检测示意图

图解演示

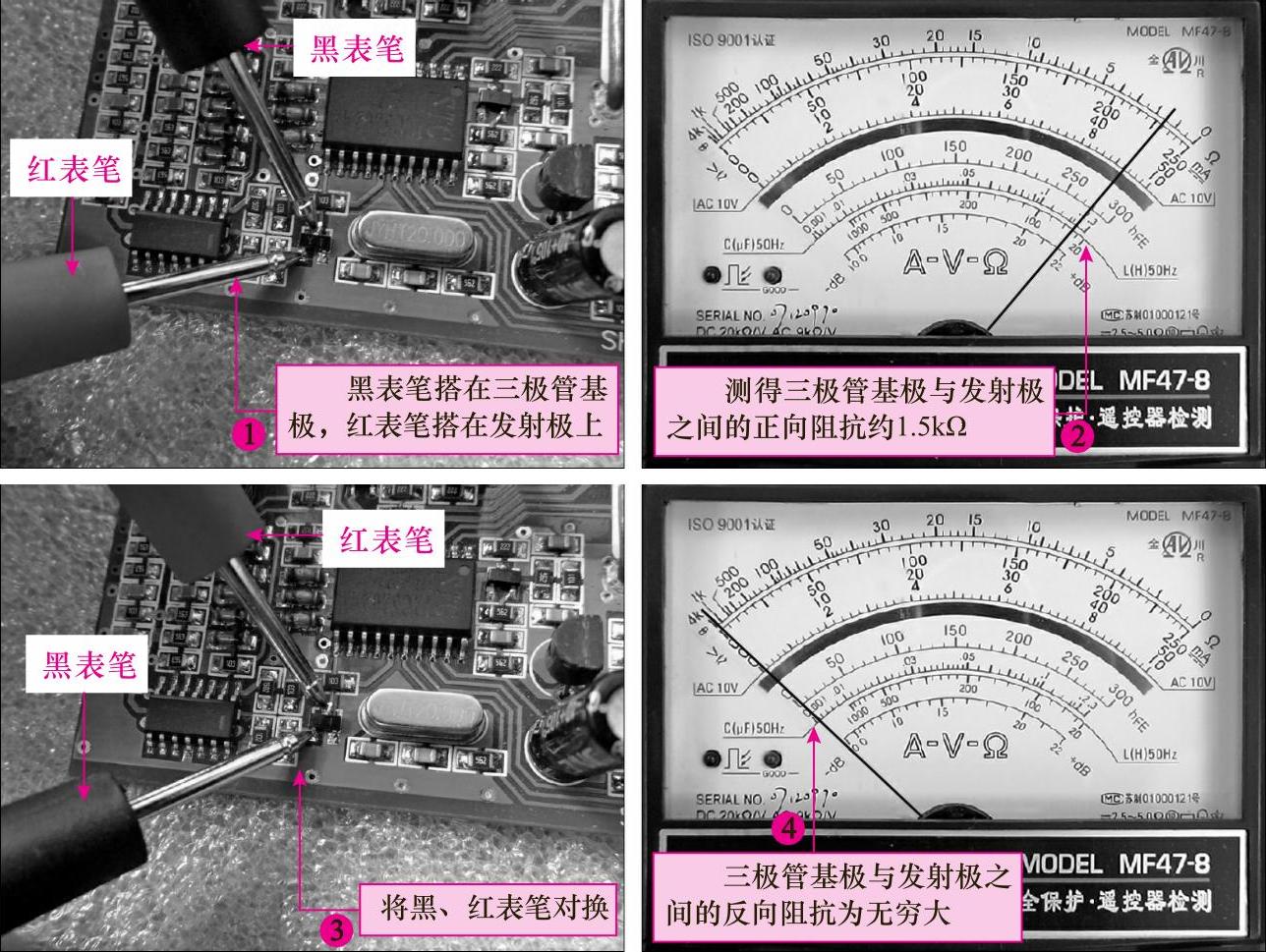

①按图4-6所示，用万用表检测三极管基极（b）与发射极（e）之间的正、反向阻值。

图4-6 三极管基极与发射极之间的正、反向阻值

图解演示

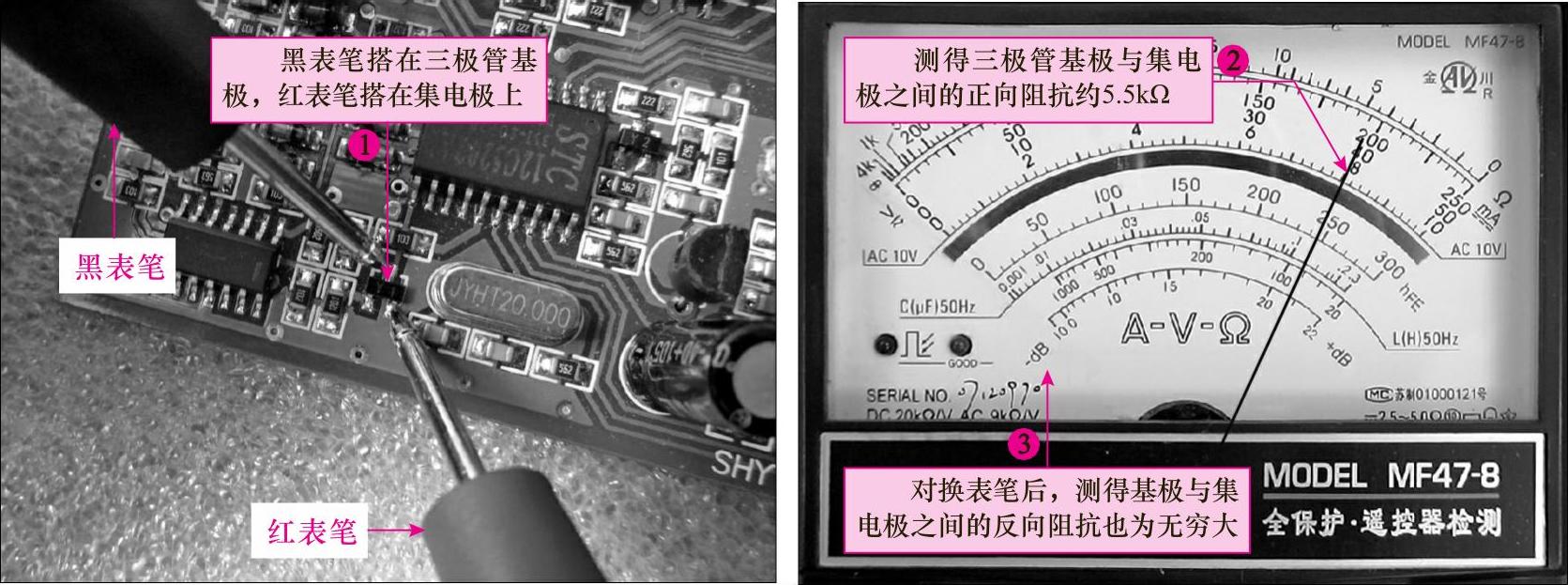

②按图4-7所示，用万用表检测三极管基极（b）与集电极（c）之间的正、反向阻值。

图4-7 三极管基极与集电极之间的正、反向阻值

图解演示

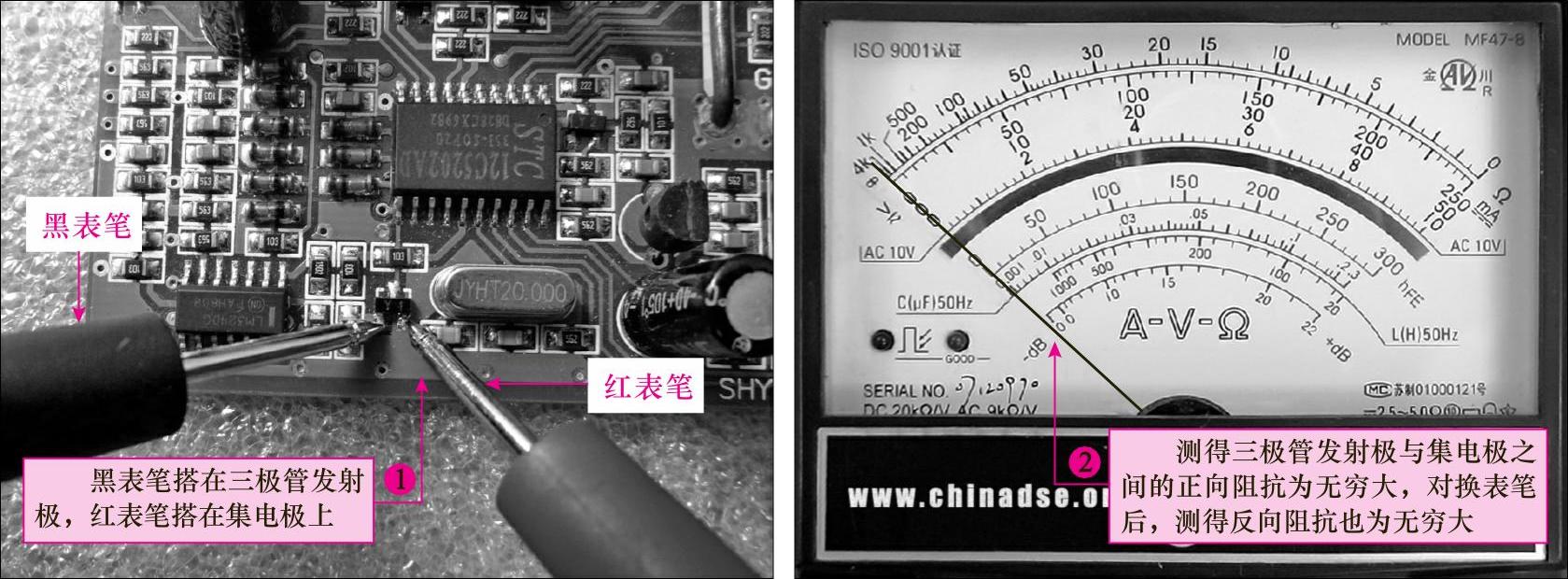

③按图4-8所示，用万用表检测三极管发射极（e）与集电极（c）之间的正反向阻值。

图4-8 三极管发射极与集电极之间的正、反向阻值

提示说明

正常情况下，基极（b）与集电极（c）、发射极（e）之间有一定的正向阻值，其他各项阻值均为无穷大，若测得的阻值不符，可能是受到外围元器件的影响，最好将其拆下后再进行开路检测，确定该三极管损坏后，对其进行代换。
