1.电阻器的检测方法

图解演示

电动自行车中的控制器、仪表盘电路和充电器中安装有很多不同阻值的电阻器。对电阻器的检测，通常是在不通电的状态下用万用表测量其电阻值。按图4-1所示，打开数字万用表，调整万用表的功能旋钮到欧姆挡，将万用表的红、黑表笔分别搭在待测电阻器两端，对其进行检测。

图4-1 检测电阻器的电阻值

提示说明

电阻器标称值为1kΩ±5％，万用表实测电阻值为978Ω，该数值与其标称阻值接近，由此判断该电阻器基本正常。若阻值偏差较大，怀疑该元件损坏，可将其焊下再进行检测和判断。若检测结果仍然偏差较大，则应选择阻值和类型相同的电阻器进行代换。

相关资料

使用带有量程的指针万用表或数字万用表时，在设置量程时要尽量选择与标称值相近的量程，来保证测量值准确。此外若直接在电路板上进行检测，可能会受到电路中其他元器件的影响而导致测量结果出现偏差。若需要对电阻器进行精确的测量时，应将其从电路板上焊下再进行检测。

2.电容器的检测方法

图解演示

电容器在电路中主要起滤波的作用，检测电容器是否良好，可使用指针万用表检测其充放电过程来判断好坏。按图4-2所示，将指针万用表调至欧姆挡，对电容器的充放电过程进行检测。

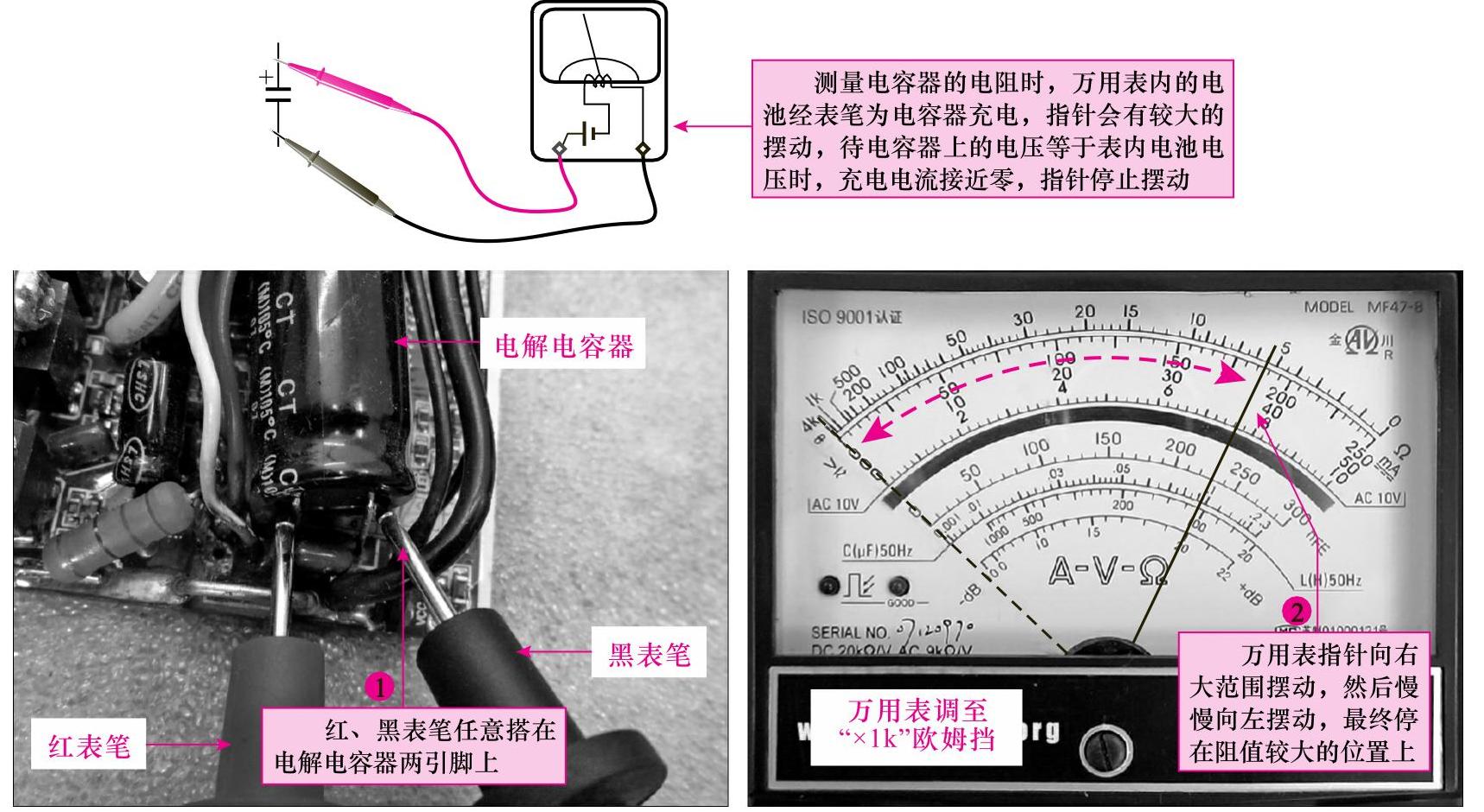

图4-2 检测电容器的充放电过程

提示说明

在万用表表笔接通的瞬间可以看到指针向右摆动，然后缓慢摆动到左侧，可以判断该电容器正常；若在表笔接通的瞬间，指针有一个很大的摆动并停在电阻较小的位置，可以断定该电容器已击穿或严重漏电；若表盘指针几乎没有摆动，可以断定该电容器已开路。

相关资料

检测时，根据电容器电容量的大小选择欧姆挡量程。100μF以上的电容器可选择“×100”欧姆挡，1～100μF的电容器用“×1k”欧姆挡，1μF以下的电容器用“×10k”欧姆挡。值得注意的是，由于受外围元器件的影响，例如电容器并联有电阻器等，将无法观察到其充放电过程，因此若怀疑某电容器损坏时，可先将其从电路板焊下后再进行测量，检测电容器的电容量应使用数字万用表。
