【摘要】：电动自行车可以在电池供电下实现自动行驶，用户可以通过车把处的转把控制电动自行车行驶的速度，这些功能主要是由电动自行车电气系统实现的。一旦电动自行车电气系统出现故障便会导致电动自行车无法自动行驶，因此，电动自行车电气系统的故障特点与机械系统的故障特点有非常明显的区别。图解演示图3-16 所示为电动自行车的电气类故障的故障特点。图3-23 电动自行车指示异常故障表现

电动自行车可以在电池供电下实现自动行驶，用户可以通过车把处的转把控制电动自行车行驶的速度，这些功能主要是由电动自行车电气系统实现的。一旦电动自行车电气系统出现故障便会导致电动自行车无法自动行驶，因此，电动自行车电气系统的故障特点与机械系统的故障特点有非常明显的区别。

图解演示

图3-16 所示为电动自行车的电气类故障的故障特点。

（1）电动自行车不启动故障

图解演示

电动自行车不启动主要表现为打开电动自行车电源锁后，旋动转把，电动自行车不能启动，如图3-17所示。

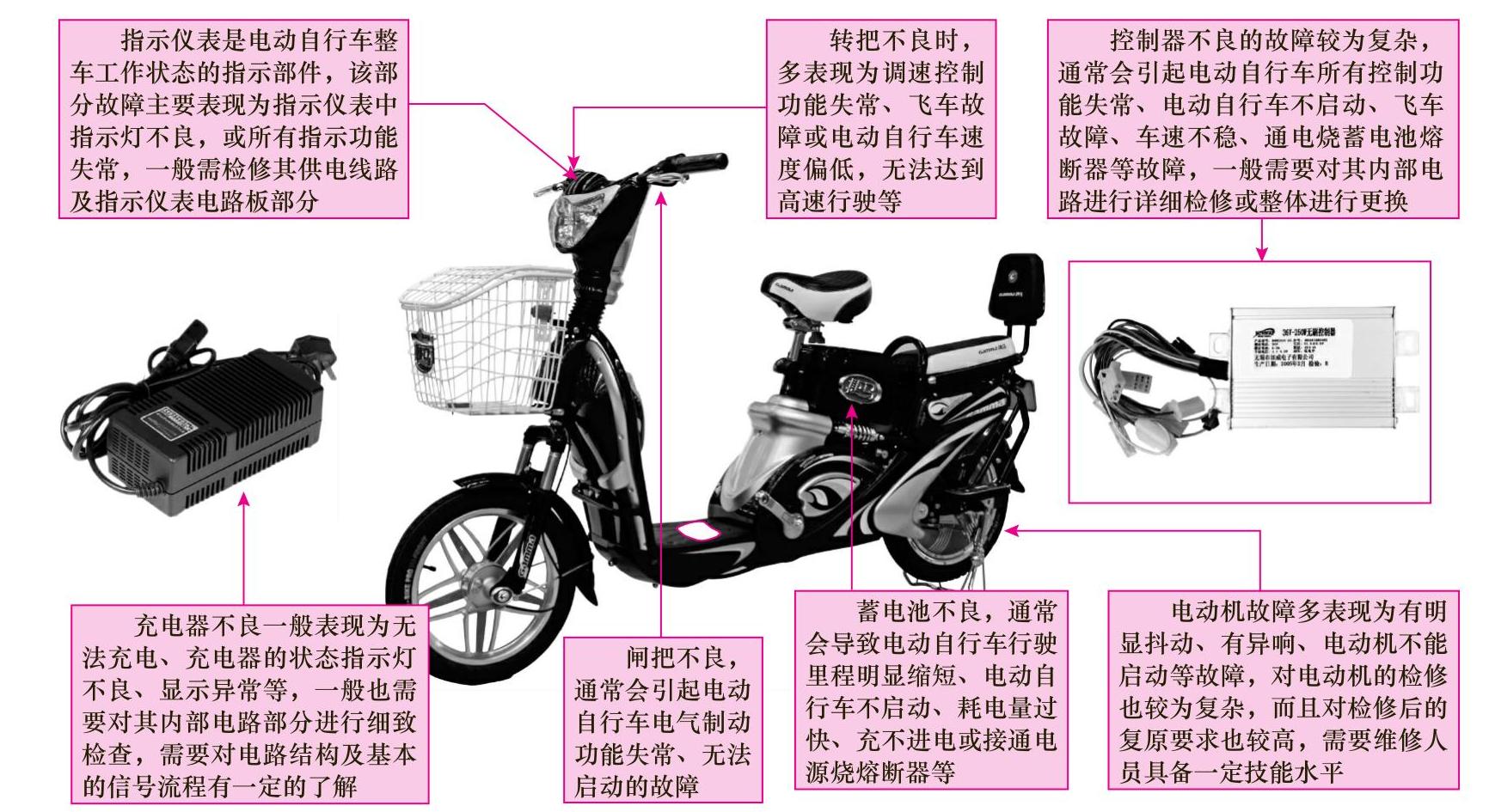

图3-16 电动自行车的电气类故障的故障特点

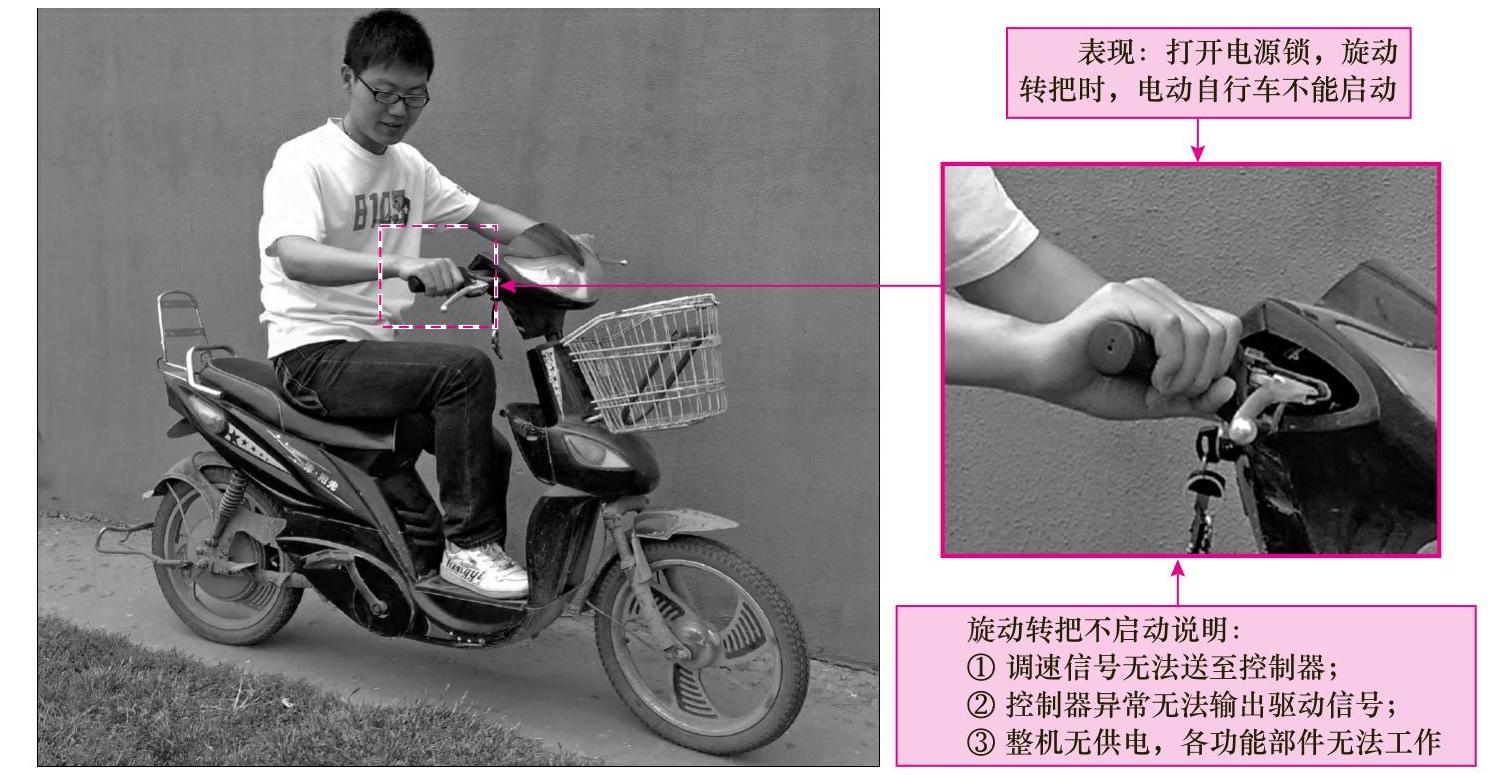

图3-17 电动自行车不启动故障表现

（2）电动自行车行驶时抖动故障

图解演示

电动自行车行驶时抖动的故障主要表现为电动自行车启动无力，并伴有抖动的现象，如图3-18所示。

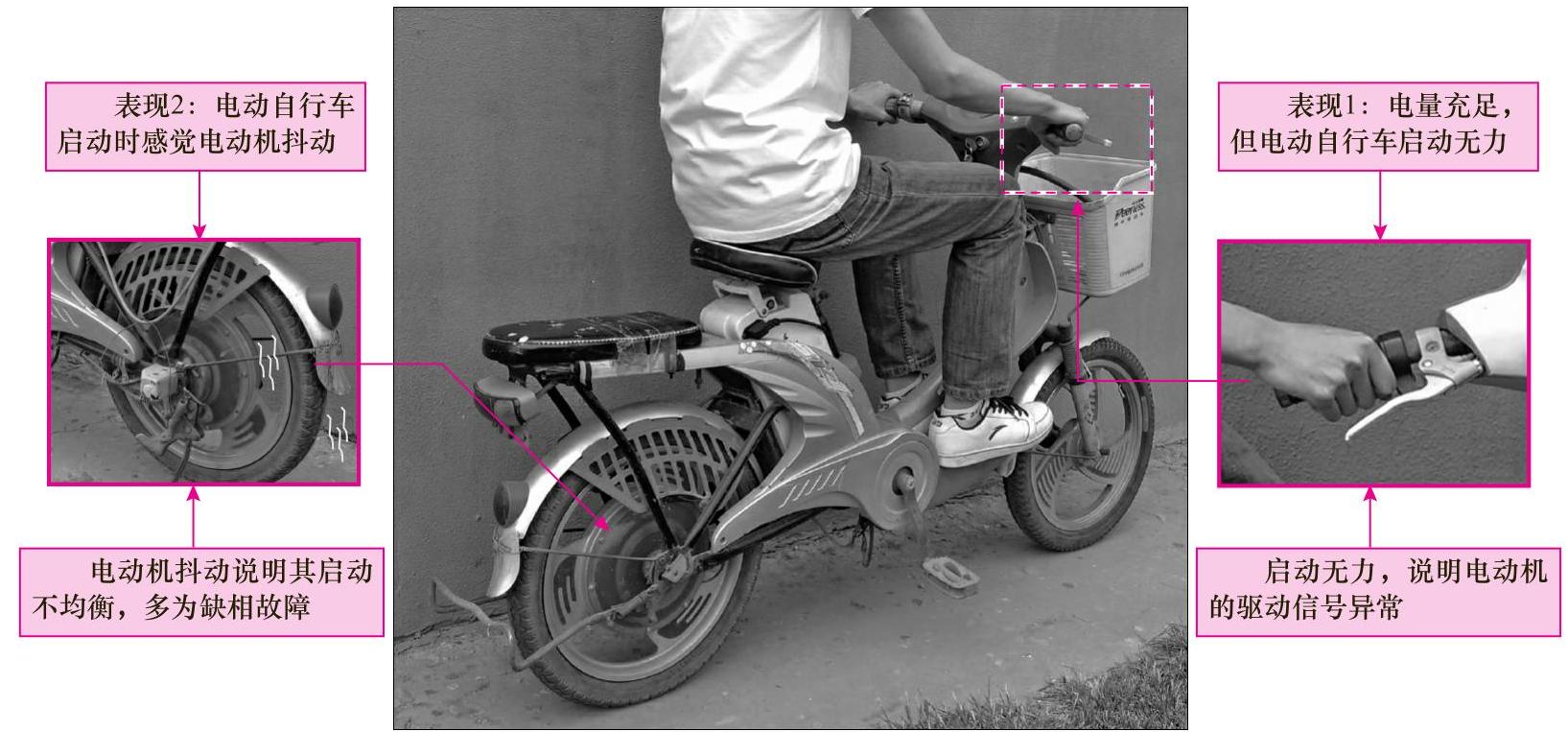

图3-18 电动自行车行驶时抖动的故障表现

（3）电动自行车飞车故障（高速失控）

图解演示

电动自行车出现飞车的故障较典型，主要体现在：当接通电动自行车电源后，电动机便高速运转，不受转把的控制；或在行车过程中，未调整转把便进行突然加速等，如图3-19所示。

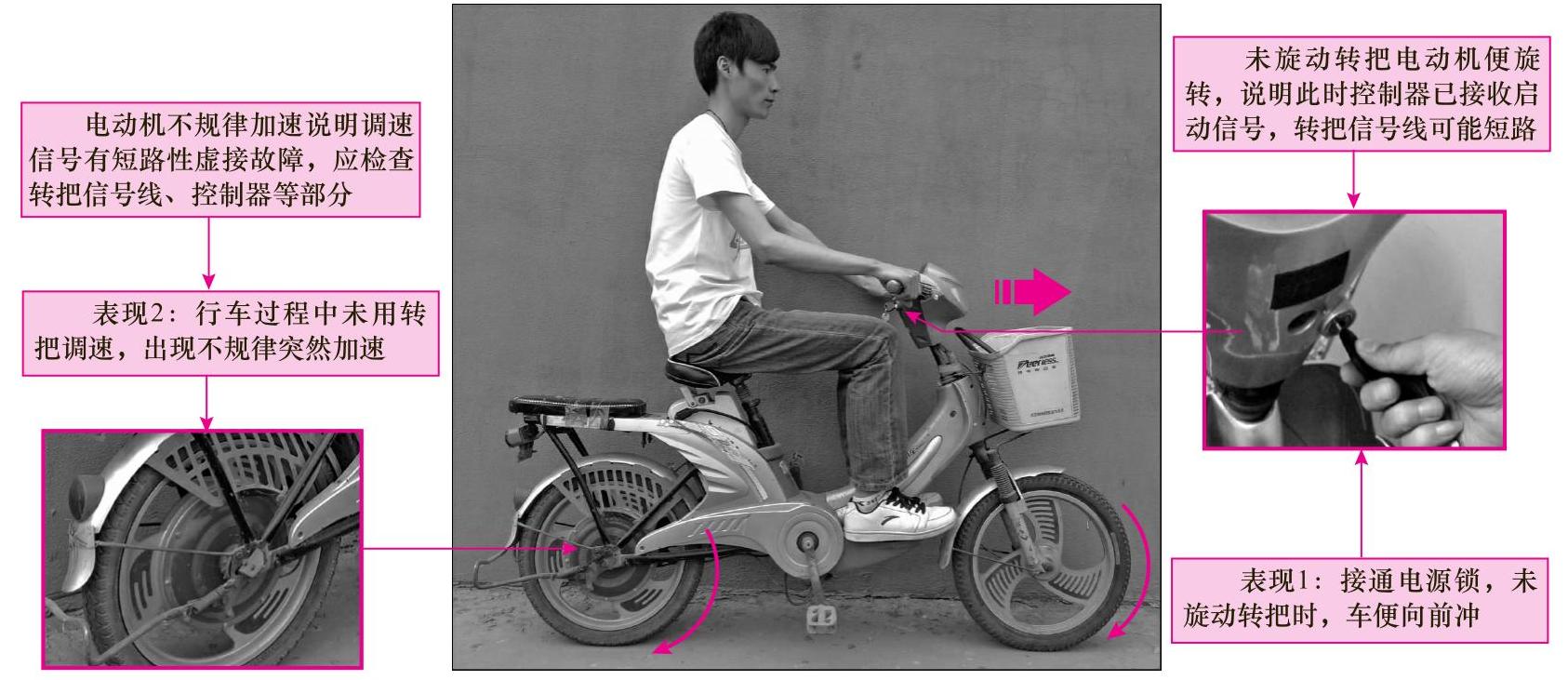

图3-19 电动自行车飞车故障（高速失控）表现

（4）电动自行车行驶里程严重缩短故障

图解演示

电动自行车行驶里程严重缩短表现为，将蓄电池充满电或同等电量状态下，行驶里程或可持续行驶时间明显缩短，如图3-20所示。

（5）电动自行车蓄电池放置一段时间后存电不足或无电故障

图解演示

电动自行车在不使用并放置一段时间后，原本电量充足的蓄电池出现电量不足甚至完全无电的情况，如图3-21所示。

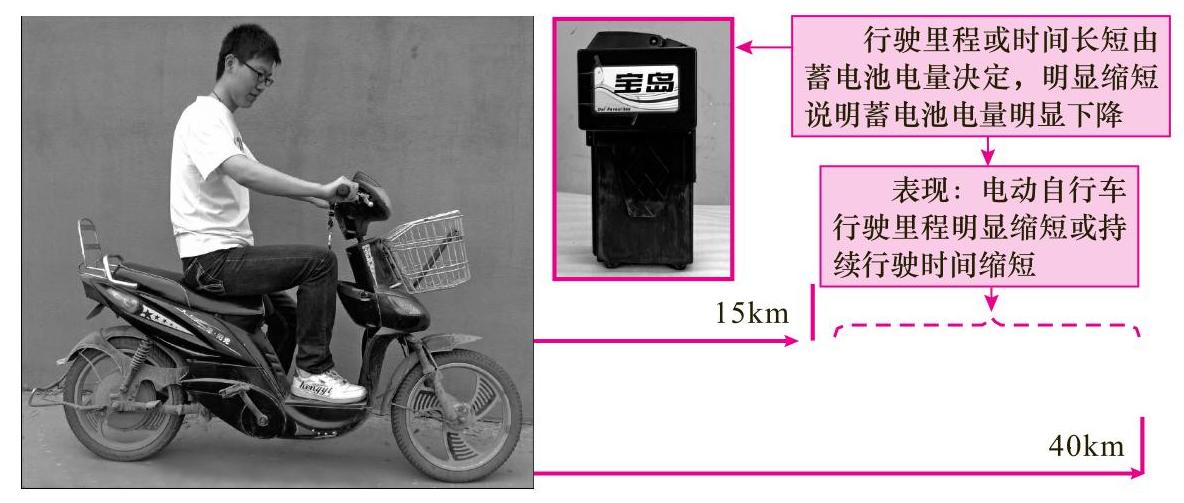

图3-20 电动自行车行驶里程严重缩短故障表现

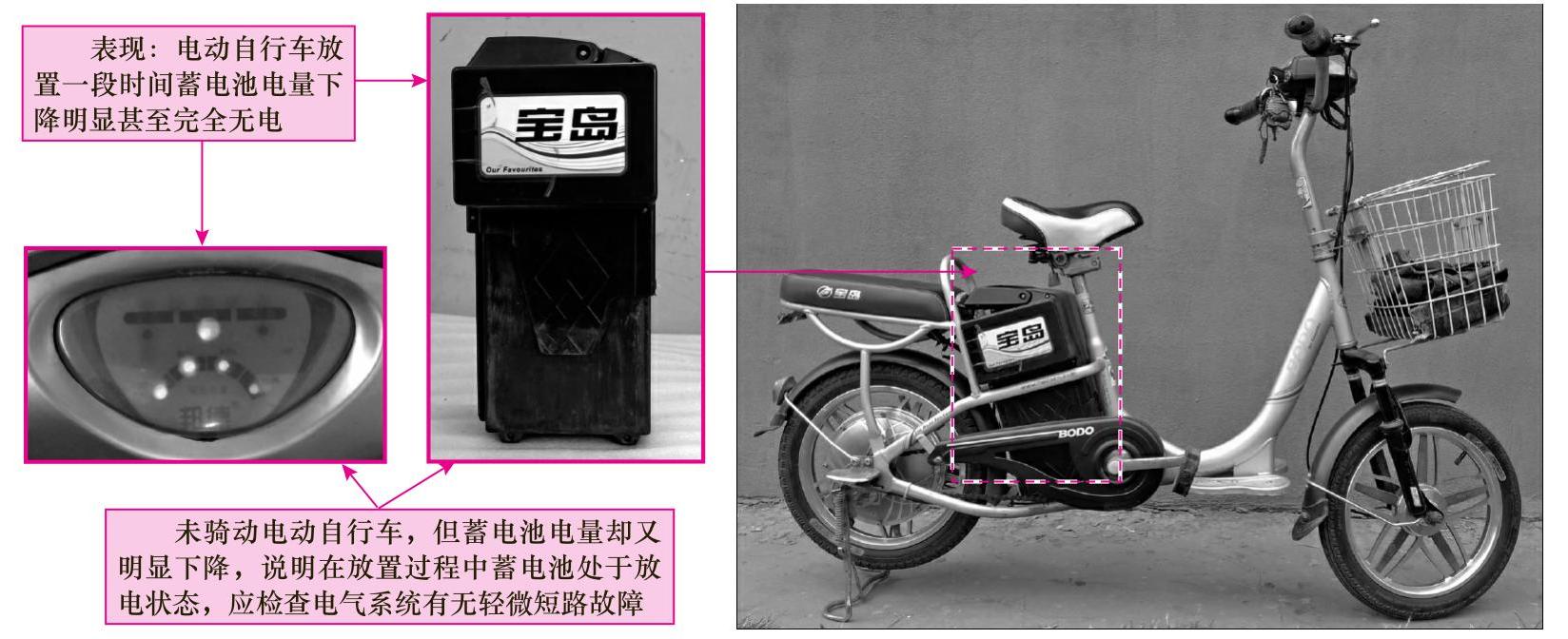

图3-21 电动自行车蓄电池放置一段时间后存电不足或无电故障表现

（6）电动自行车蓄电池及充电障碍

图解演示

电动自行车蓄电池及充电障碍，通常表现为蓄电池不能充电、充电时间短且充电不足、充电充足但绿灯不亮、蓄电池鼓包漏液等情况，如图3-22所示。

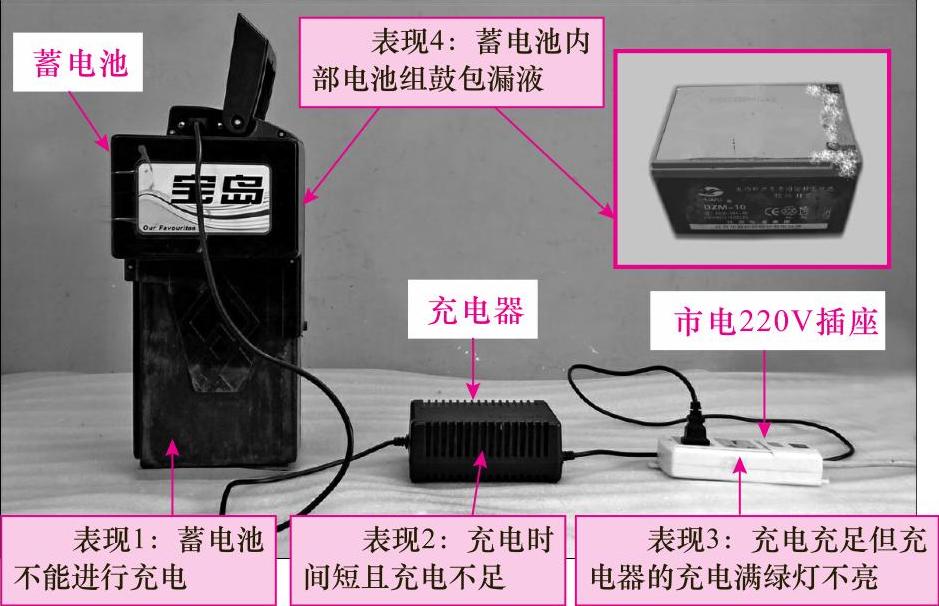

图3-22 电动自行车蓄电池及充电障碍故障表现

（7）电动自行车指示异常故障

图解演示

电动自行车出现指示故障，通常表现为仪表盘的指示灯不亮电动机正常、仪表盘的指示灯不亮电动机不正常等情况，如图3-23所示。

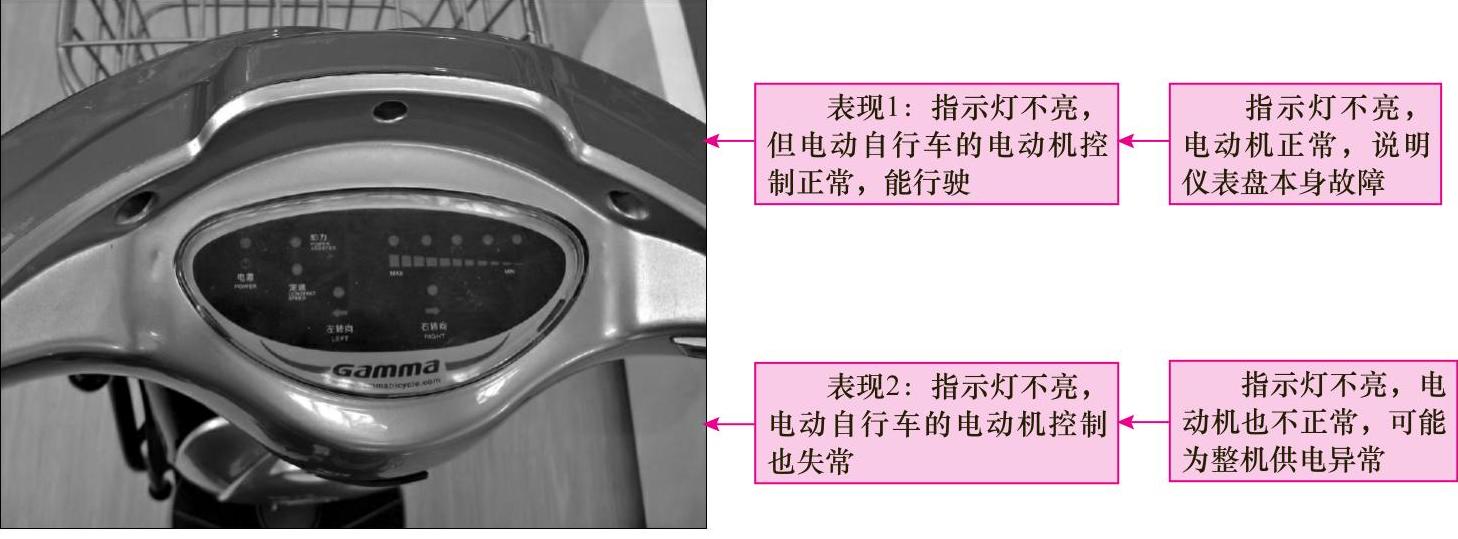

图3-23 电动自行车指示异常故障表现
