数字万用表又称作数字多用表，它采用先进的数字显示技术。测量时，通过液晶显示屏下面的功能旋钮设置不同的测量项目和挡位，并通过液晶显示屏直接将所测量的电压、电流、电阻等测量结果显示出来，其最大的特点就是显示清晰、直观、读取准确，既保证了读数的客观性，又符合人们的读数习惯。

数字万用表凭借强大的功能、简便的操作及直观的测量显示得到了越来越广泛的应用。我们首先从数字万用表的结构和键钮分布入手进行介绍。

图解演示

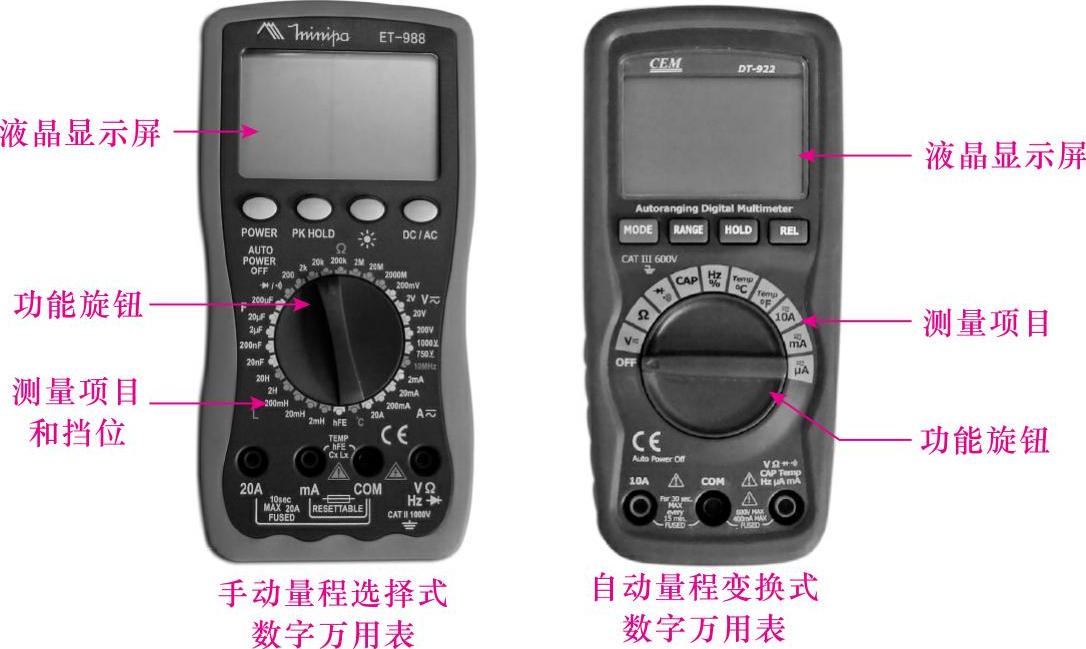

不同数字万用表可以检测的项目略有不同，但其结构组成基本相同。图2-24所示为典型数字万用表的外形结构。

图解演示

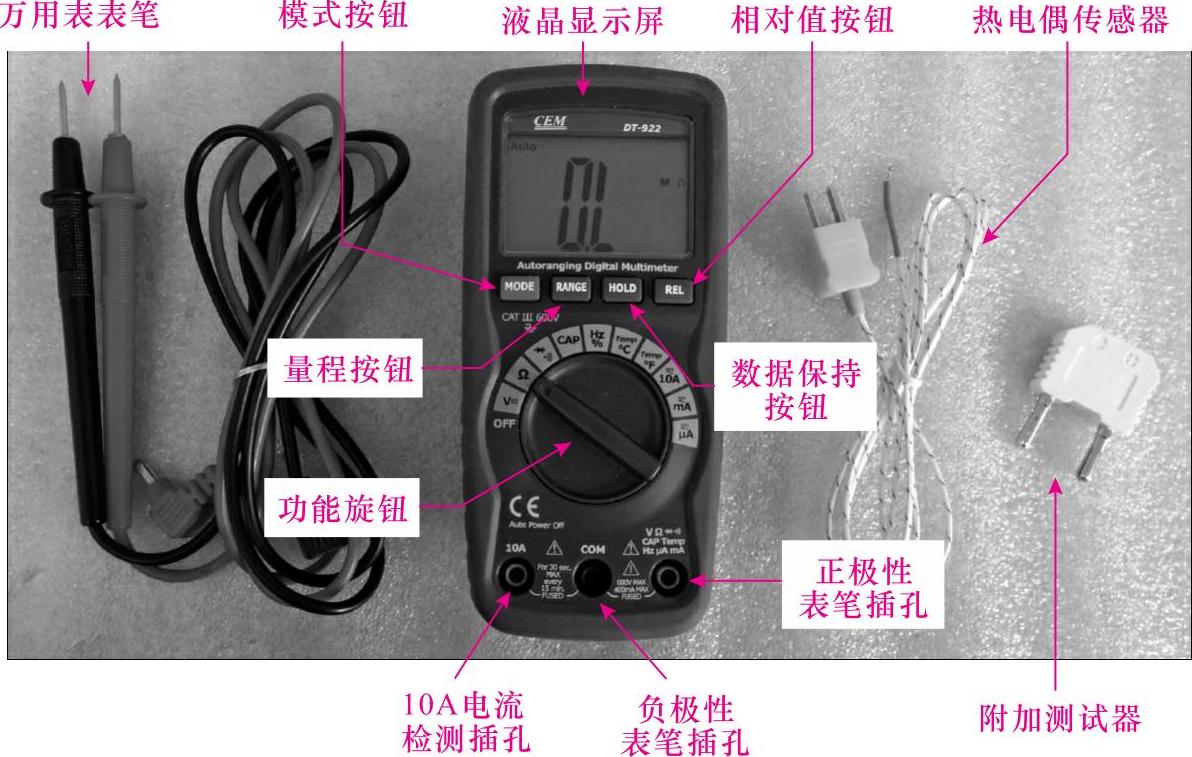

数字万用表的功能有很多，在检测中主要是通过调节不同的功能挡位来实现的，因此在使用数字万用表前应先熟悉万用表的键钮分布以及各个键钮的功能。下面我们以典型数字万用表为例介绍一下这种类型万用表的键钮分布。图2-25所示为典型数字万用表的键钮分布。

图2-24 典型数字万用表的外形结构

图2-25 典型数字万用表的键钮分布

由图2-25可知，该数字万用表主要是由液晶显示屏、功能旋钮、功能按钮（量程按钮、模式按钮、数据保持按钮、相对值按钮）、表笔插孔（10A电流检测插孔、正负表笔插孔）、表笔、附加测试器、热电偶传感器等构成的。

（1）液晶显示屏

液晶显示屏用于显示当前测量状态和最终测量数值，由于数字万用表的功能很多，因此液晶显示屏上有许多标识。

（2）功能旋钮

功能旋钮位于数字万用表的主体位置（面板），通过旋转功能旋钮可选择不同的测量项目以及测量挡位。

（3）功能按钮（量程按钮、模式按钮、数据保持按钮、相对值按钮）

功能按钮位于数字万用表液晶显示屏与功能旋钮之间，测量时只需按动功能按钮，即可完成相关测量功能的切换以及控制。

（4）表笔插孔

通常在数字万用表的操作面板下面有2～4个插孔，用来与表笔相连（根据万用表型号的不同，表笔插孔的数量及位置都不尽相同）。万用表的每个插孔都用文字或符号进行标识。

（5）表笔

数字万用表的表笔分别使用红色和黑色标识，用于待测电路、元器件与万用表之间的连接。

（6）附加测试器

数字万用表配有一个附加测试器，其上设有插接元器件的插孔，主要用来代替表笔检测待测元器件。检测时将附加测试器的正极（+）插脚插接在万用表的正极性插孔中，负极（-）插脚插接在万用表的负极性插孔中。

（7）热电偶传感器

数字万用表配有一个热电偶传感器，主要用来测量物体或环境温度。检测时通过万用表表笔或附加测试器进行连接，实现万用表对温度的测量。

1.数字万用表检测直流电压的方法

电压测量功能也是数字万用表的测量功能之一。它是通过输入信号检测电路中的电压测量电路部分完成直流电压检测的。

（1）数字万用表检测直流电压的原理

数字万用表检测直流电压实际上就是将数字万用表与被测电路并联，被测直流电压经内部电压测量电路处理后，变成数字信号由显示屏显示出来。

图解演示

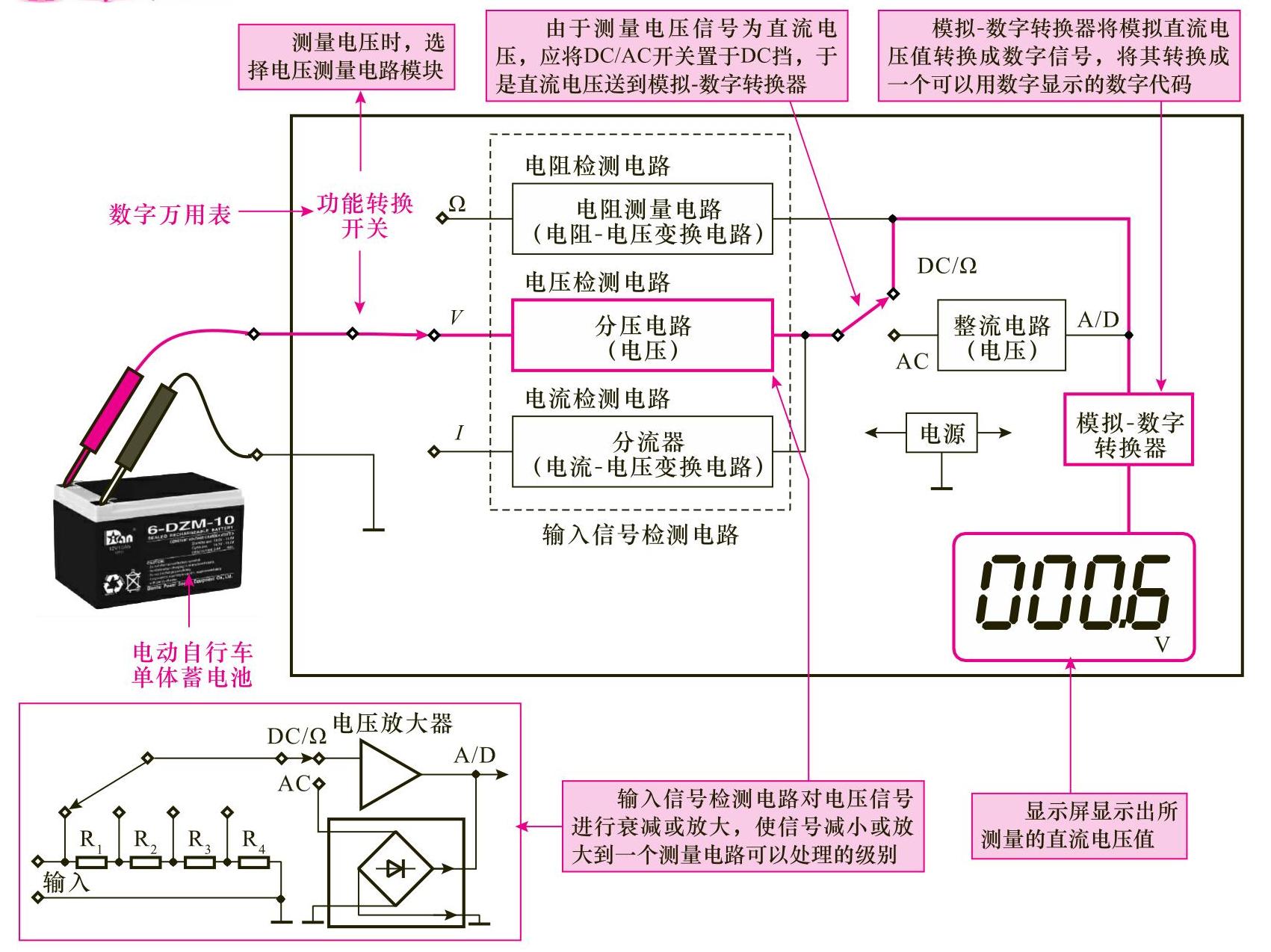

图2-26 所示为数字万用表检测直流电压的原理。

图2-26 数字万用表检测直流电压时的原理

（2）数字万用表检测直流电压的方法

数字万用表检测直流电压时，根据实际电路选择合适的直流电压量程，然后将万用表的黑表笔接电源（或负载）的负极，红表笔接电源（或负载）的正极，此时，即可通过显示屏读出测量的直流电压值。

图解演示

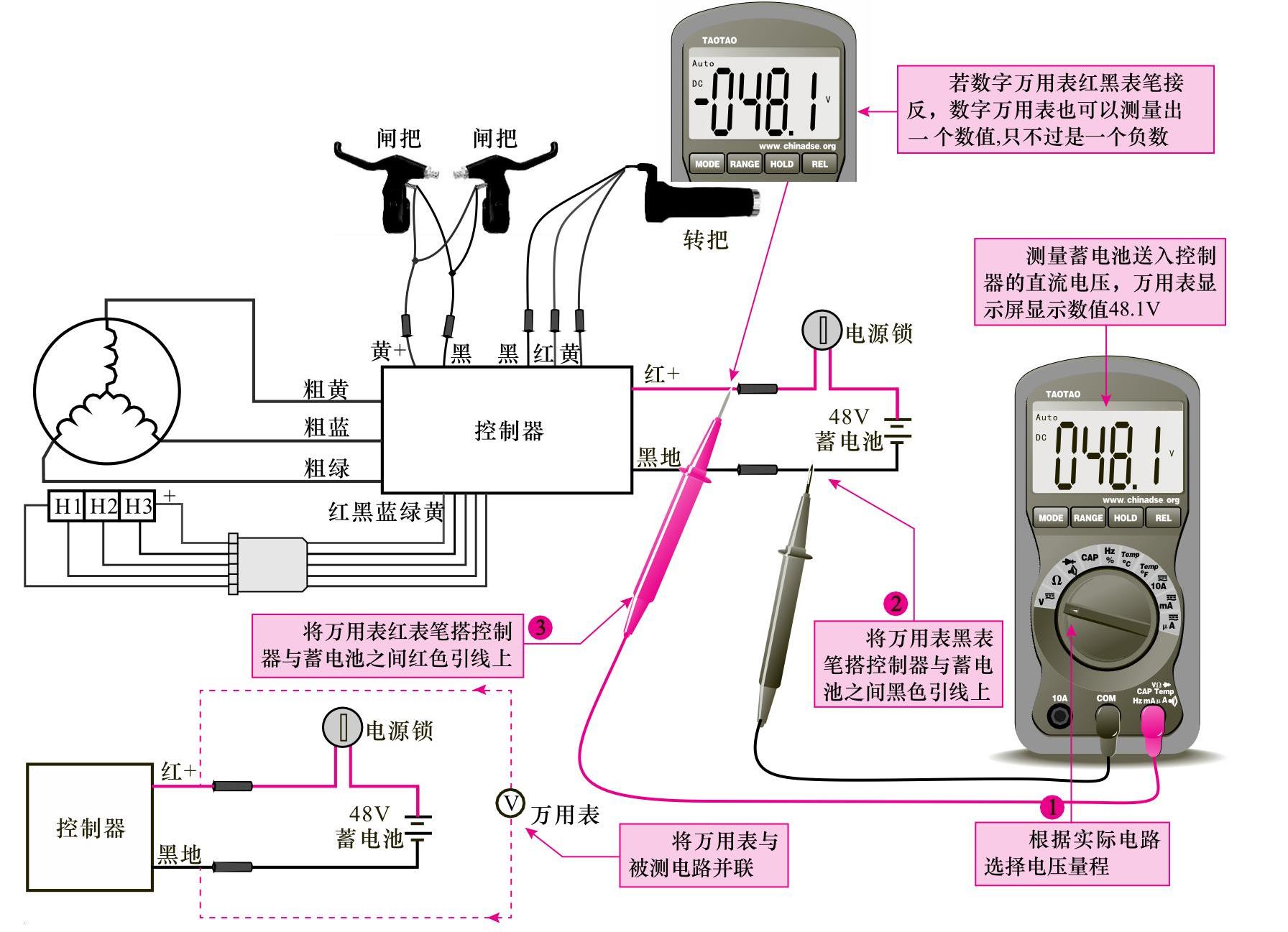

图2-27 所示为使用数字万用表检测电动自行车直流电压的方法。

图2-27 使用数字万用表检测电动自行车直流电压的方法

提示说明

当我们测量未知直流电压时，测量的工作会有一定的难度，这个时候我们可以将万用表的电压量程调至最大，再进行测量，然后根据每一次的测量结果相应地调整电压量程，直到测量出最准确的电压值为止。这样就可以避免因被测电压超过万用表的量程，而对万用表造成一定的损害。

2.数字万用表检测电阻值的方法

电阻测量功能也是数字万用表的测量功能之一。通过数字万用表对元器件电阻值的测量，即可判断元器件的性能是否良好。

（1）数字万用表检测电阻值的原理

数字万用表检测电阻值实际上就是通过内部输入信号检测电路中的电阻测量电路部分完成的。测量时，需要利用万用表内部的电源为电动自行车电动机送入电流，被测电动自行车电动机再经内部电阻测量电路将电阻值转换成电压值后，由模拟-数字转换器进行转换，变成数字信号由显示屏显示出来。

图解演示

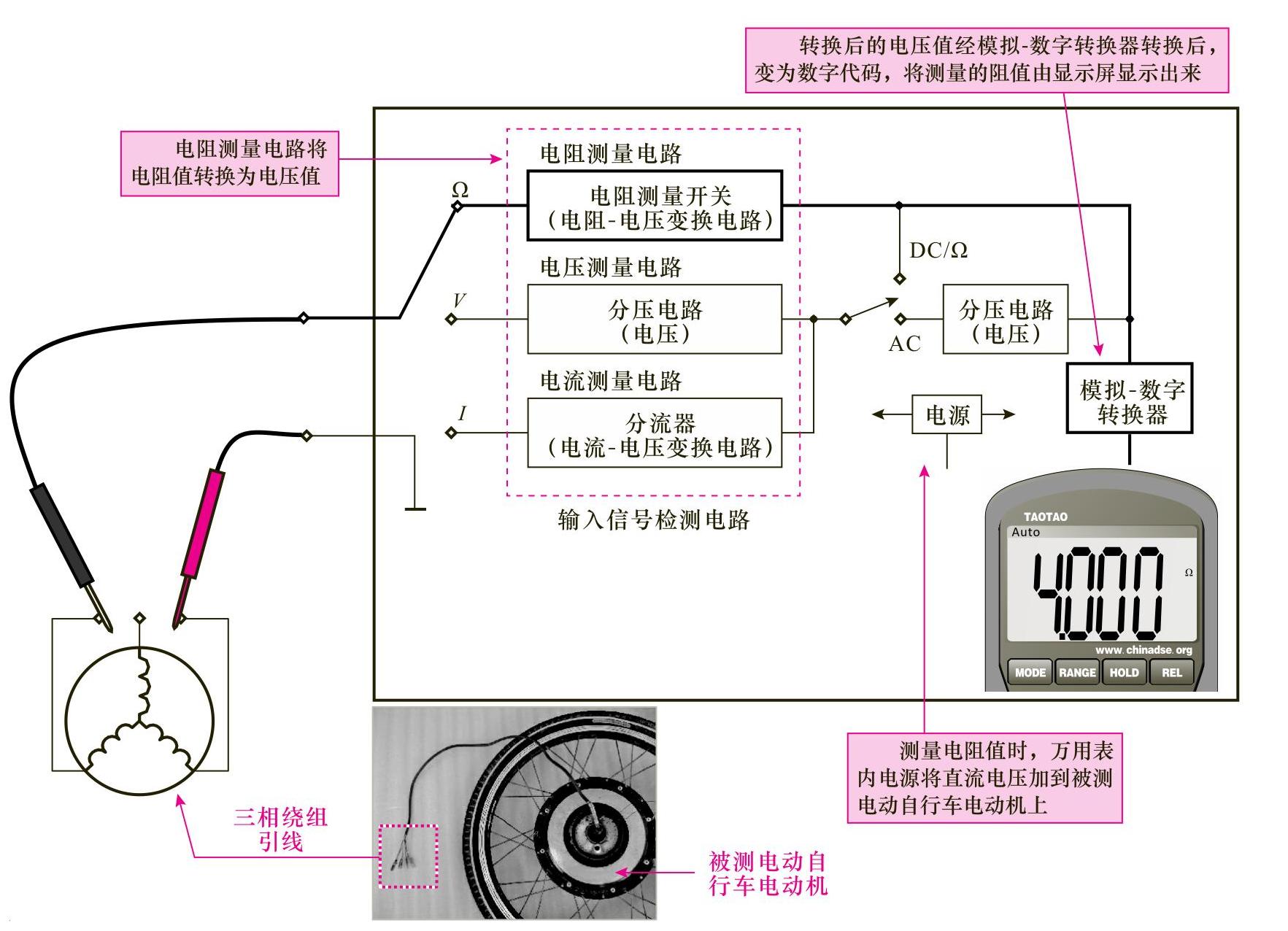

图2-28 所示为数字万用表检测电阻值的原理。

图2-28 数字万用表检测电阻值的原理

（2）数字万用表检测电阻的方法

与指针万用表类似，数字万用表也可以很好地完成电动自行车阻值的检测任务，而且相比指针万用表，数字万用表的显示方式更加直观、准确。

图解演示

图2-29所示为使用数字万用表检测电动自行车电动机绕组阻值的方法。
