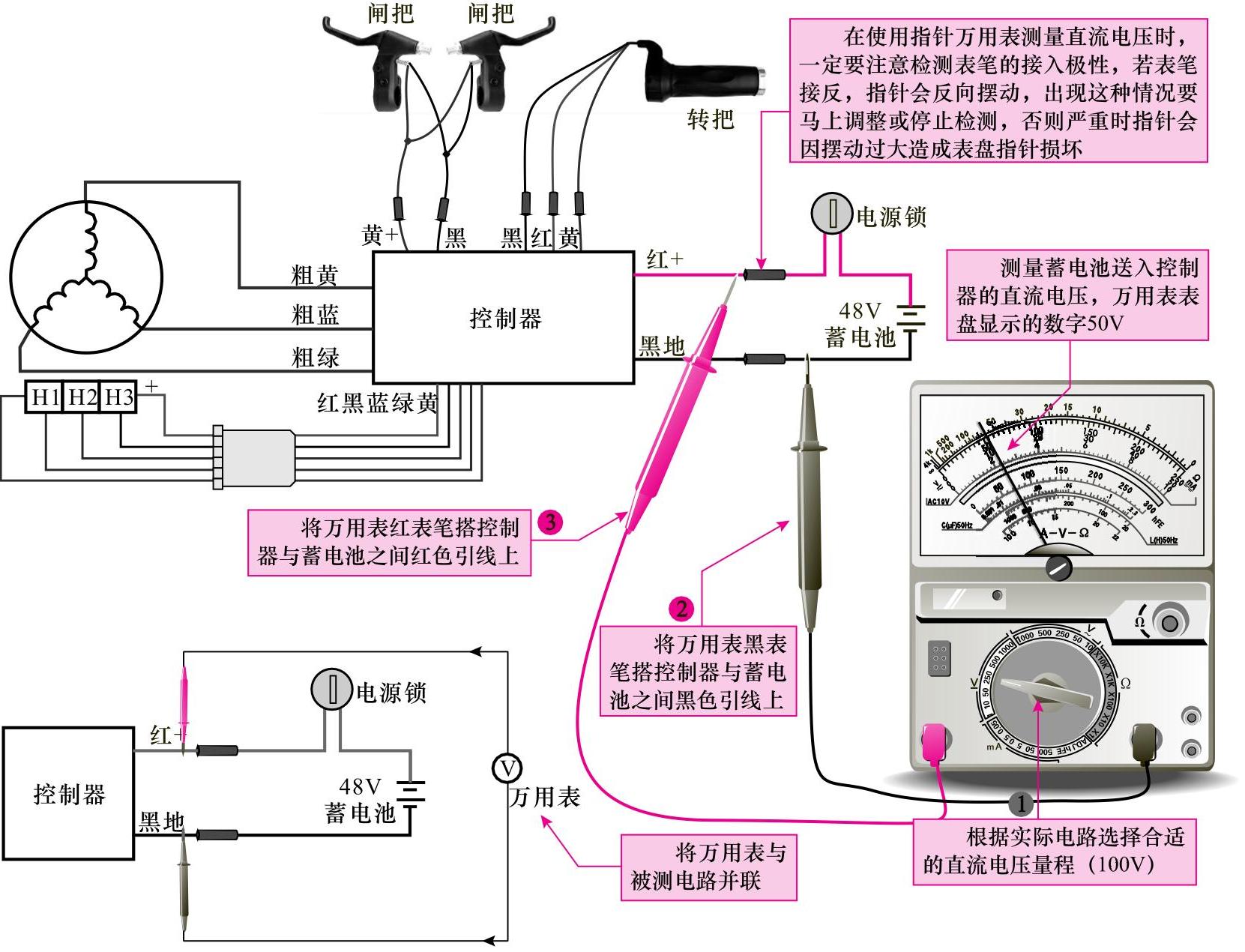

【摘要】：表盘（刻度盘）表盘（刻度盘）位于指针万用表的最上方，由多条弧线构成，用于显示测量结果。图2-21 使用指针万用表检测电动自行车直流电压的方法提示说明使用指针万用表测量直流电压时，应重点注意正、负极性，再将万用表并联在被测电路的两端。

指针万用表又称作模拟式万用表，它是利用一只灵敏的磁电式直流电流表（微安表）作为表盘。测量电动自行车时，通过表盘下面的功能旋钮设置不同的测量项目和挡位，并通过表盘指针指示的方式直接在表盘上显示测量的结果，其最大的特点就是能够直观地检测出电流、电压、电阻等参数的变化过程和变化方向。

指针万用表相对于其他一些常用的检测仪表来说，指针万用表使用方法简单，易操作，但它的功能十分强大，在检修电动自行车时应用十分广泛。我们首先从指针万用表的结构和键钮分布入手进行介绍。

图解演示

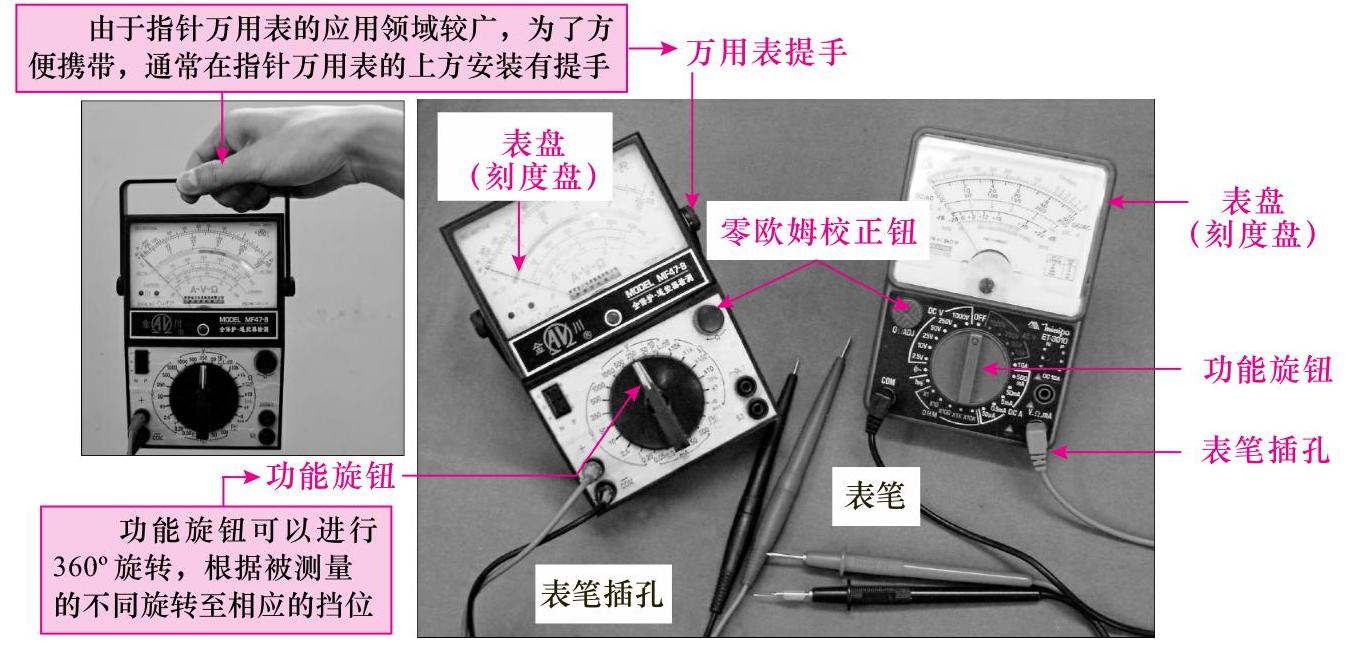

虽然不同指针万用表可以检测的项目略有不同，但其结构组成基本相同。图2-18为典型指针万用表的基本结构图。

图2-18 典型指针万用表的基本结构图

通常，指针万用表主要是由表盘（刻度盘）、功能旋钮、零欧姆校正钮、表笔插孔和表笔等构成的。其中表盘（刻度盘）用于显示测量时的结果；功能旋钮用于选择测量项目以及测量挡位；零欧姆校正钮用于调节阻值检测精度；表笔插孔用于插接表笔进行测量；表笔用于连接被测元器件或电路。

图解演示

指针万用表的功能有很多，在检测电动自行车时是通过调节不同的功能挡位来实现的，因此在使用指针万用表前应先熟悉万用表的键钮分布以及各个键钮的功能。图2-19为典型指针万用表的键钮分布图。

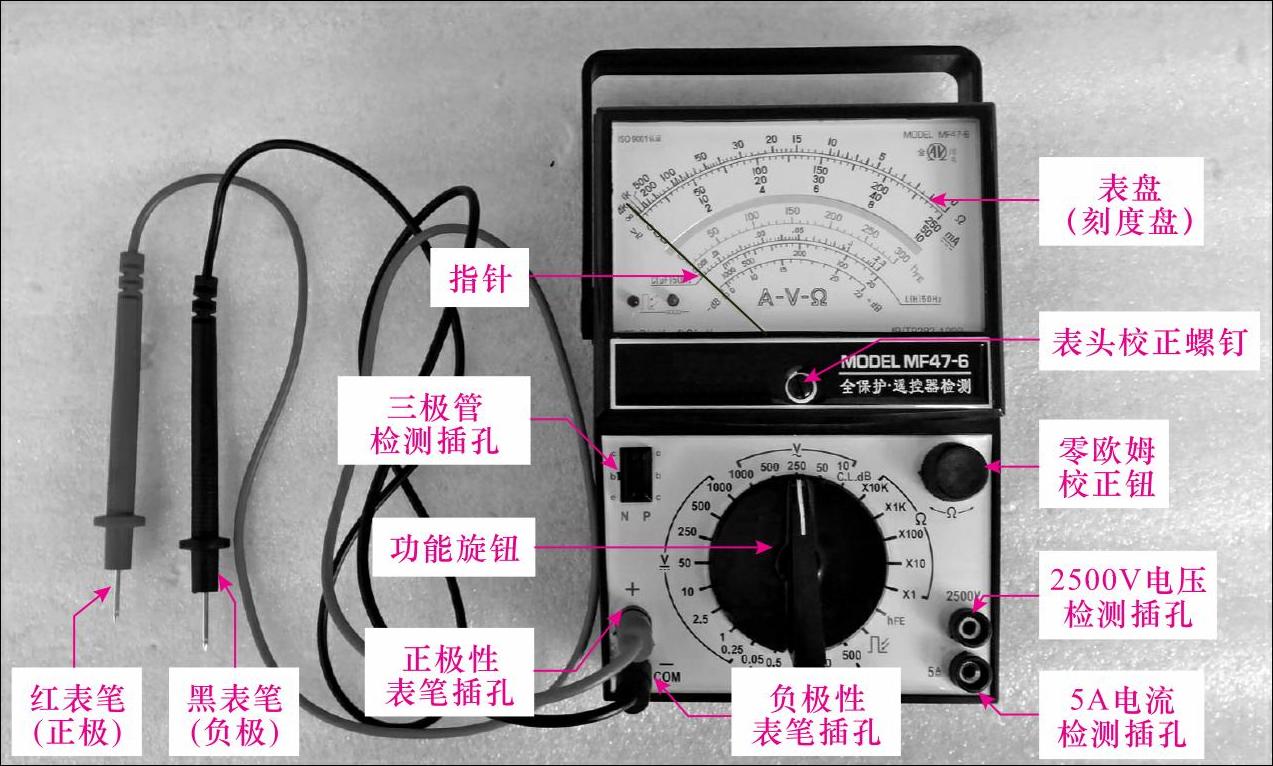

图2-19 典型指针万用表（金川MF47-6型）的键钮分布图

由图2-19可知，该指针万用表主要是由表盘（刻度盘）、指针、表头校正钮、三极管检测插孔、零欧姆校正钮、功能旋钮、（正／负极性）表笔插孔、2500V电压检测插孔、5A电流检测插孔以及（红／黑）表笔等组成。

（1）表盘（刻度盘）

表盘（刻度盘）位于指针万用表的最上方，由多条弧线构成，用于显示测量结果。由于指针万用表的功能很多，因此表盘上通常有许多刻度线和刻度值。

（2）表头校正螺钉

表头校正螺钉位于表盘下方的中央位置，用于进行万用表的机械调零，正常情况下，指针万用表的表笔开路时，表的指针应指在左侧0刻度线的位置。

（3）功能旋钮

功能旋钮位于指针万用表的主体位置（面板），在其四周标有测量功能及测量范围，通过旋转功能旋钮可选择不同的测量项目以及测量挡位。

（4）零欧姆校正钮

零欧姆校正钮位于表盘下方，主要是用于调整万用表测量电阻时的准确度，在使用指针万用表测量电阻前要进行零欧姆调整。

（5）三极管检测插孔

三极管检测插孔位于操作面板的右侧，是专门用来对三极管的放大倍数hFE进行检测的，通常在三极管检测插孔的上方标记有“N”和“P”的文字标识。

（6）表笔插孔

通常在指针万用表的操作面板下面有2～4个插孔，用来与表笔相连（根据万用表型号的不同，表笔插孔的数量及位置都不尽相同）。万用表的每个插孔都用文字或符号进行标识。

（7）表笔

指针万用表的表笔分别使用红色和黑色标识，主要用于待测电路、元器件与万用表之间的连接。

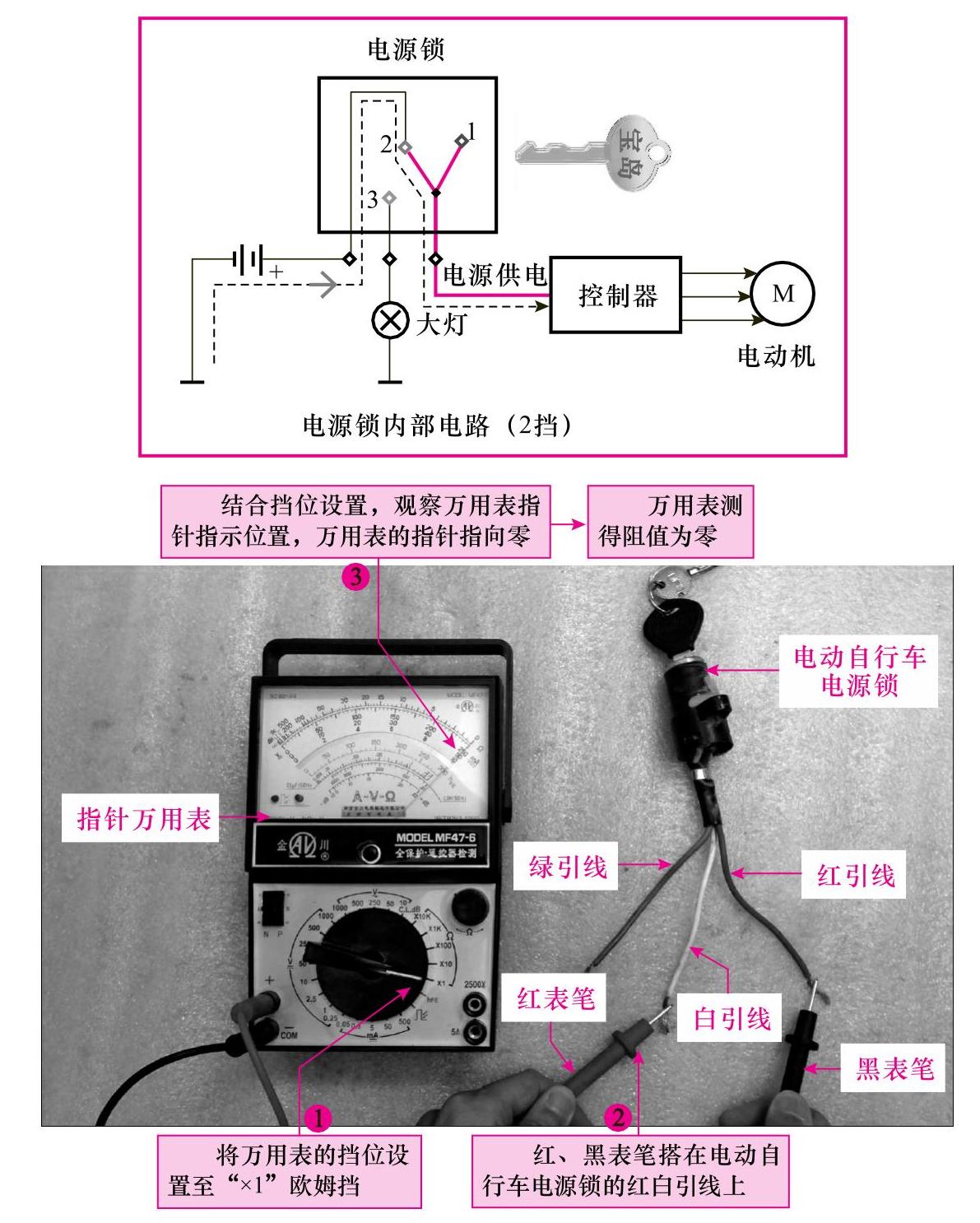

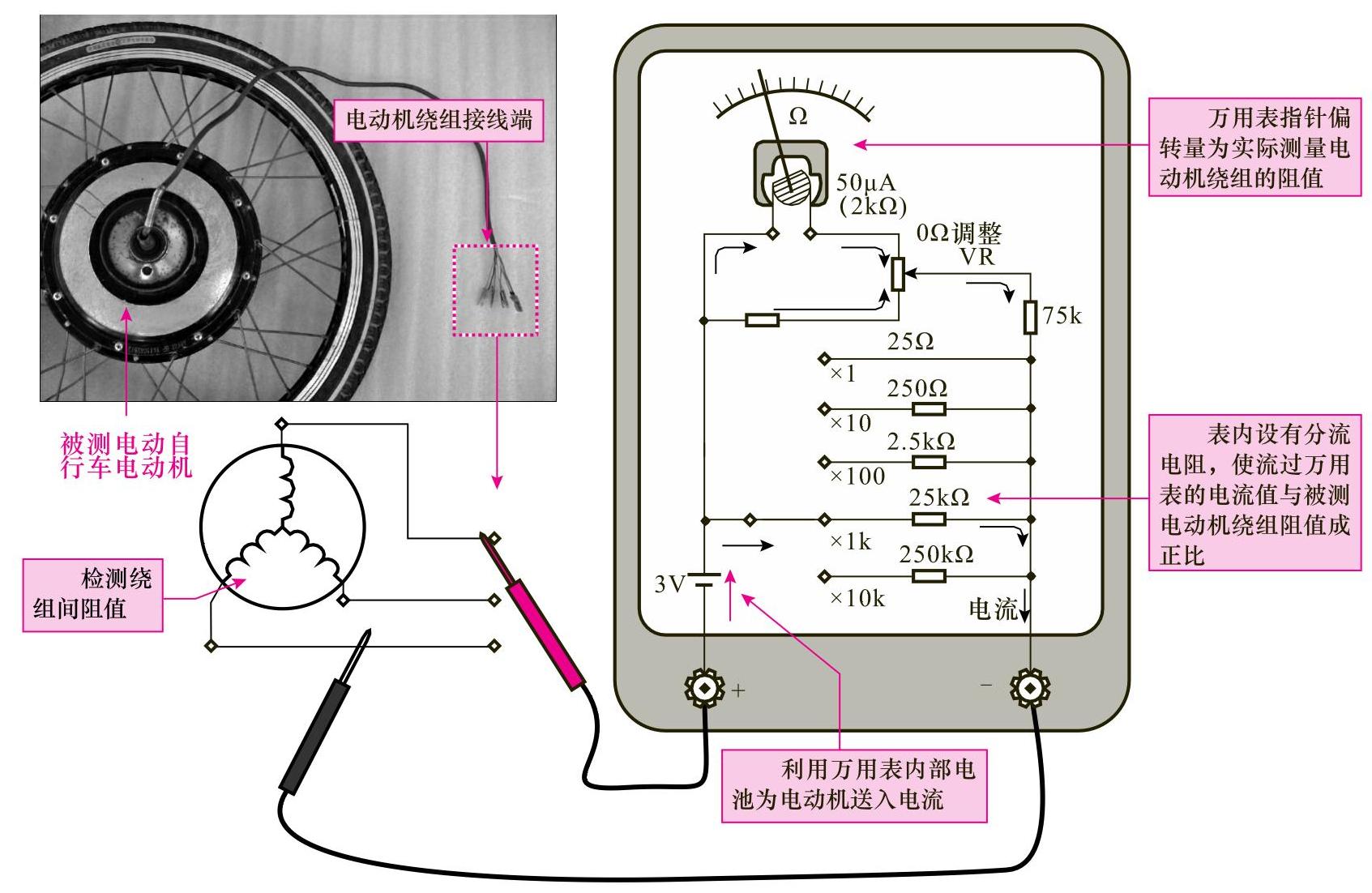

在认识了指针万用表的基本结构后，即可以通过调整万用表的不同挡位来测量电动自行车电路和元器件的电压值、电阻值等。

1.指针万用表检测直流电压的检测方法

电动自行车直流电压测量功能是指针万用表的测量功能之一。

（1）指针万用表检测电动自行车直流电压的原理

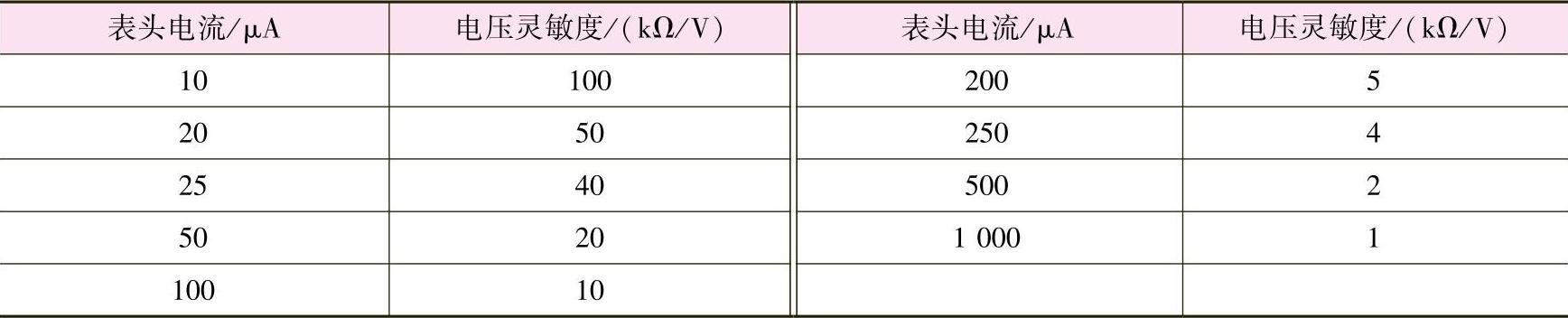

指针万用表的表头是一个比较灵敏的电流表，用它来测量电压需要将被测电压转换成直流电流，由于流过指针万用表的电流值与输入电压成正比，故指针万用表的摆动幅度即可对应被测电压值。

图解演示

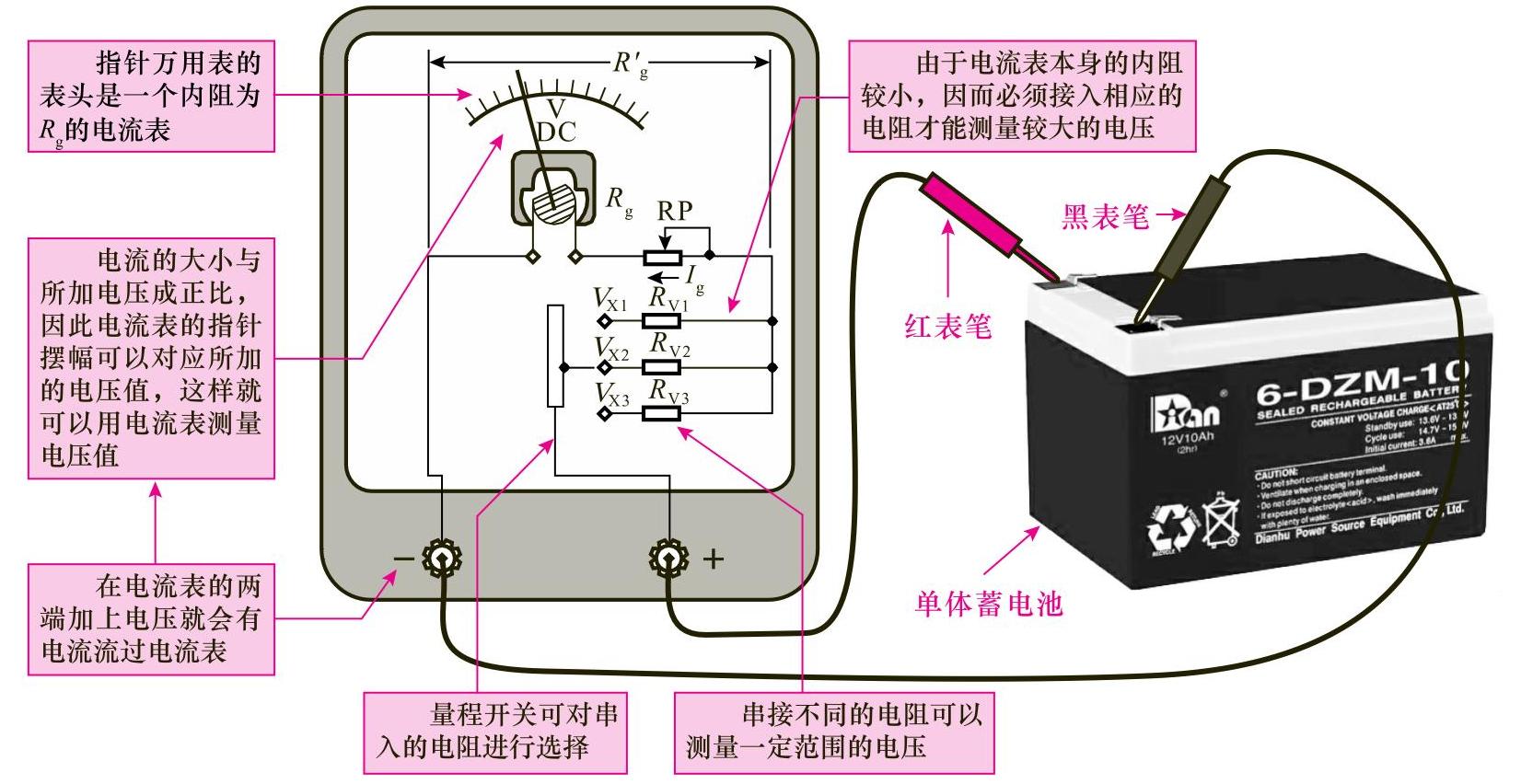

图2-20 所示为指针万用表检测直流电压的原理。

图2-20 指针万用表检测直流电压的原理

为了扩大测量范围，在指针万用表内部测量端还加入分压（限流）电路，这样用指针万用表即可检测出直流电压值。
