对电动自行车进行检修时，经常会遇到部件或元器件的拆卸与代换等问题，在此情况下，往往会用到焊接工具。

1.电烙铁及焊接辅助工具

图解演示

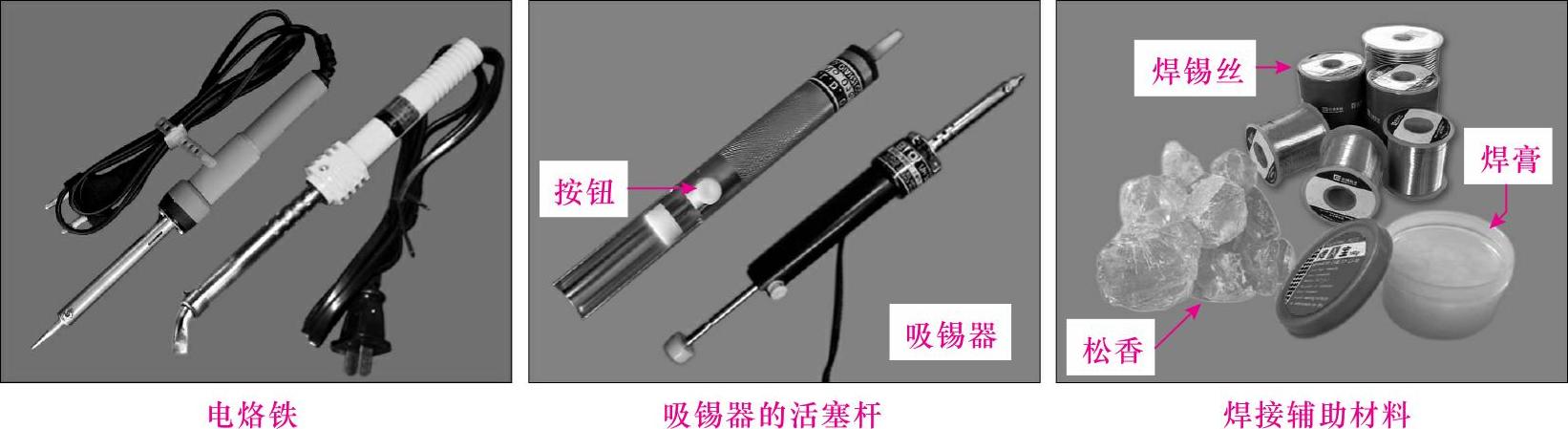

如图2-8所示，电烙铁、吸锡器、松香、焊锡丝和焊膏都是电动自行车主要的焊接工具和辅助材料。

图2-8 电烙铁与焊接辅助材料

图解演示

如图2-9所示，在对电动自行车充电器电路板上的分立式元器件进行拆焊或焊接操作时，电烙铁和吸锡器是最常使用到的焊接工具。其中，电烙铁用于熔化焊锡，吸锡器则主要在取下电动自行车充电器电路板中元器件时，吸除引脚和焊点周围多余的焊锡。

图2-9 电烙铁与焊接辅助材料的使用特点

2.热风焊机

图解演示

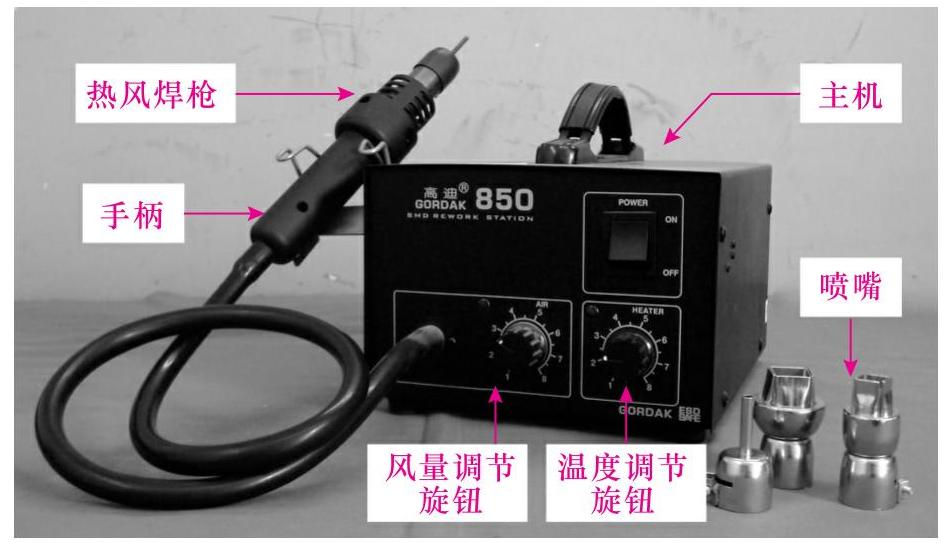

电动自行车控制器中采用了很多贴片式元器件和集成电路，拆卸这类元器件时，一般需要使用热风焊机。图2-10所示为热风焊机的实物外形。

图2-10 热风焊机的实物外形

图解演示

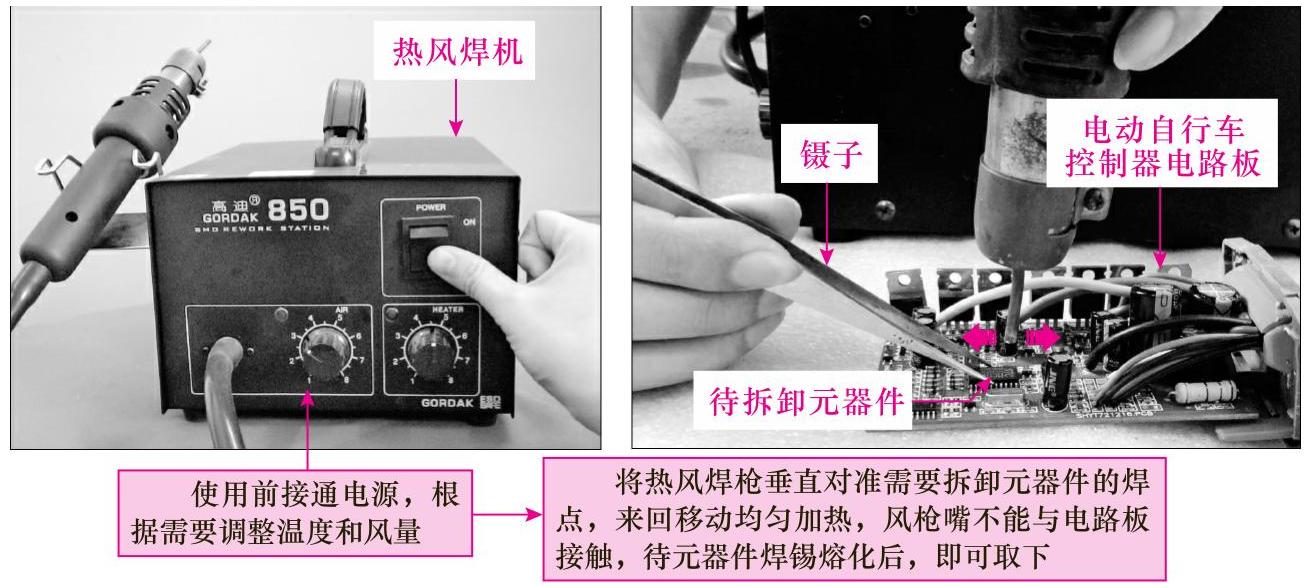

热风焊机是专门用来拆焊、焊接贴片元器件和贴片集成电路的焊接工具，它主要由主机和热风焊枪等部分构成，热风焊机配有不同形状的喷嘴，在进行元器件的拆卸时根据焊接部位的大小选择适合的喷嘴即可，图2-11所示为热风焊机的使用特点。

图2-11 热风焊机的使用特点

提示说明

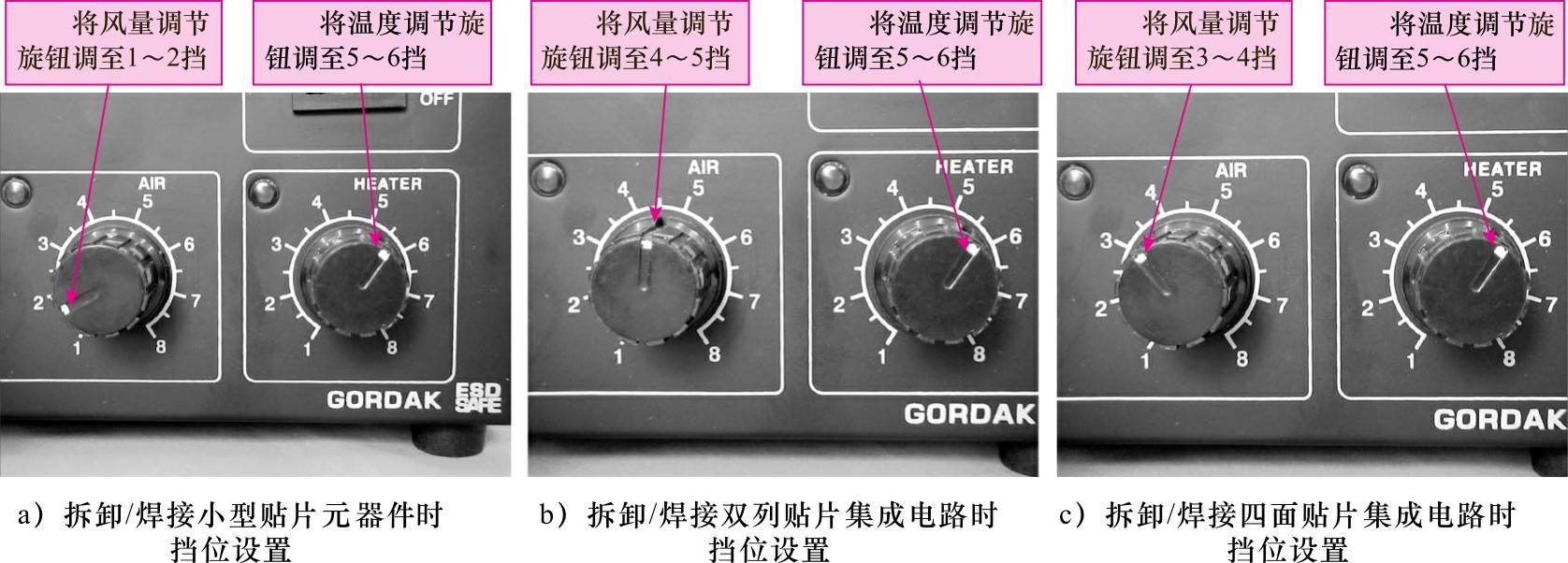

使用热风焊机拆卸／焊接元器件时，不同类型的元器件，需设置不同的风量及温度挡位，例如拆卸／焊接贴片电阻器时，一般将温度调节钮调至5～6挡，风量调节钮调至1～2挡，具体设置如图2-12所示。

图2-12 拆卸贴片元器件时温度及风量的设定

图2-12 拆卸贴片元器件时温度及风量的设定（续）
