电动自行车功能部件详解
【摘要】：有的电动自行车喇叭在三合一喇叭基础上加装了其他功能，称为四合一喇叭，即增加了倒车语音功能。
图解演示

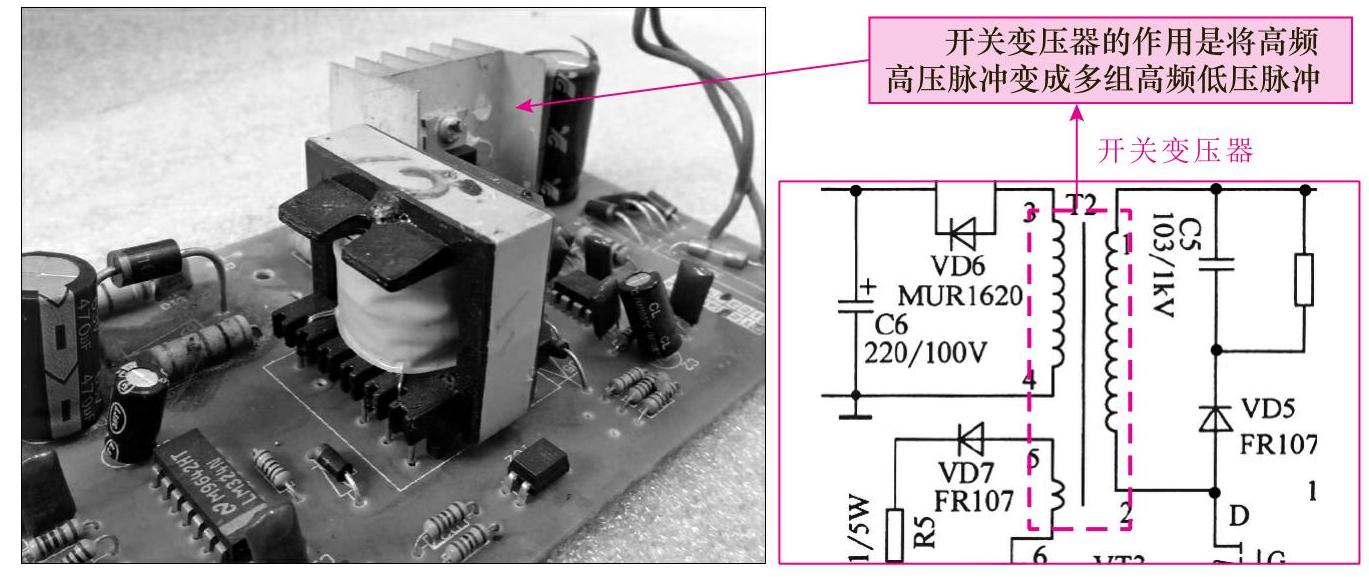

在电动自行车电路板中常见的变压器为开关变压器。开关变压器是开关电源电路中具有明显特征的器件，它的初级绕组是开关振荡电路的一部分，次级输出的脉冲信号经整流滤波后变成直流电压，为蓄电池充电。维修人员可根据变压器的外形特点和安装位置进行识别，图1-33所示为电动自行车电路板中常见的开关变压器。
图1-33 电动自行车电路板中常见的开关变压器
开关变压器是一种脉冲变压器，可将高频高压脉冲变成多组高频低压脉冲，其工作频率较高，为1～50kHz。
2.电动自行车中的喇叭
喇叭主要用于电动自行车行驶过程中提醒他人的注意，以保证行车安全，通常与转向灯安装在一起，称为“三合一”喇叭，即可以实现报警、转向和提醒功能。
图解演示
图1-34所示为典型喇叭的实物外形。有的电动自行车喇叭在三合一喇叭基础上加装了其他功能，称为四合一喇叭，即增加了倒车语音功能。
图1-34 电动自行车的喇叭
3.电动自行车中的电动机
电动自行车的电动机是将蓄电池的电能转换成机械能，从而驱动电动车的后轮转动。
图解演示

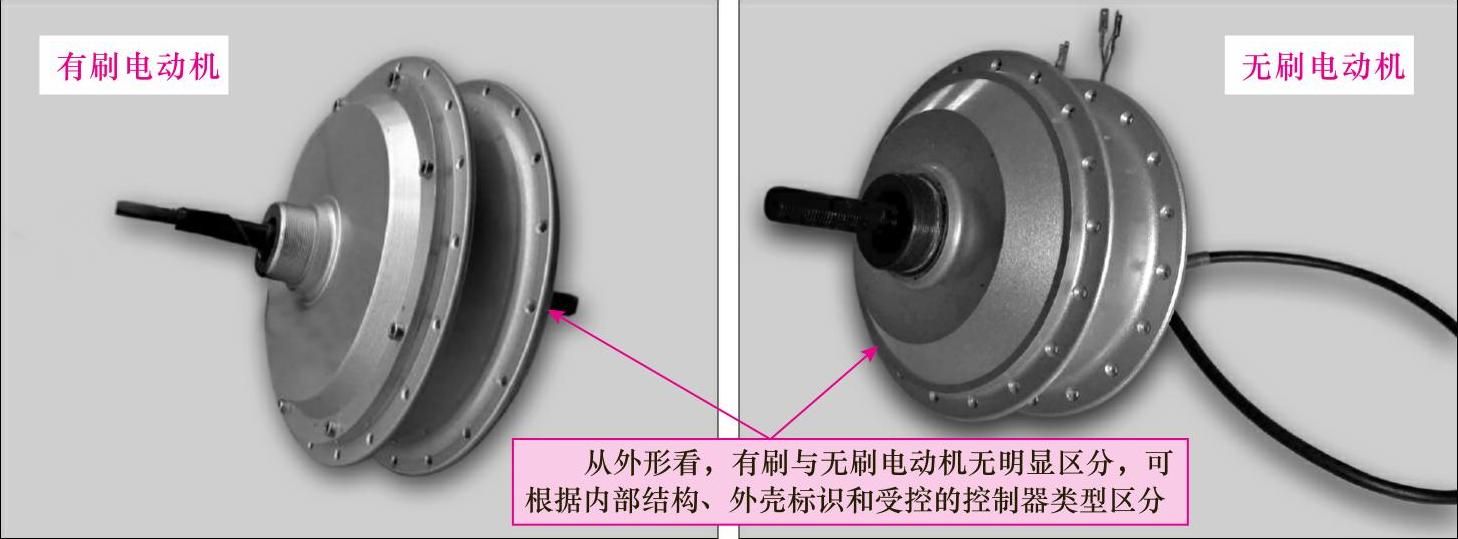

目前，市场上流行的电动自行车的电动机主要包括有刷电动机和无刷电动机两种。图1-35所示为电动自行车中电动机的实物外形。
图1-35 电动自行车中电动机的实物外形
4.电动自行车中的传感器
电动自行车中的传感器主要是指助力传感器。它是一种感应器件，又称1∶1助力器或1+1助力器，主要是用来实现在人力骑电动自行车时帮助人体省力的器件。
图解演示

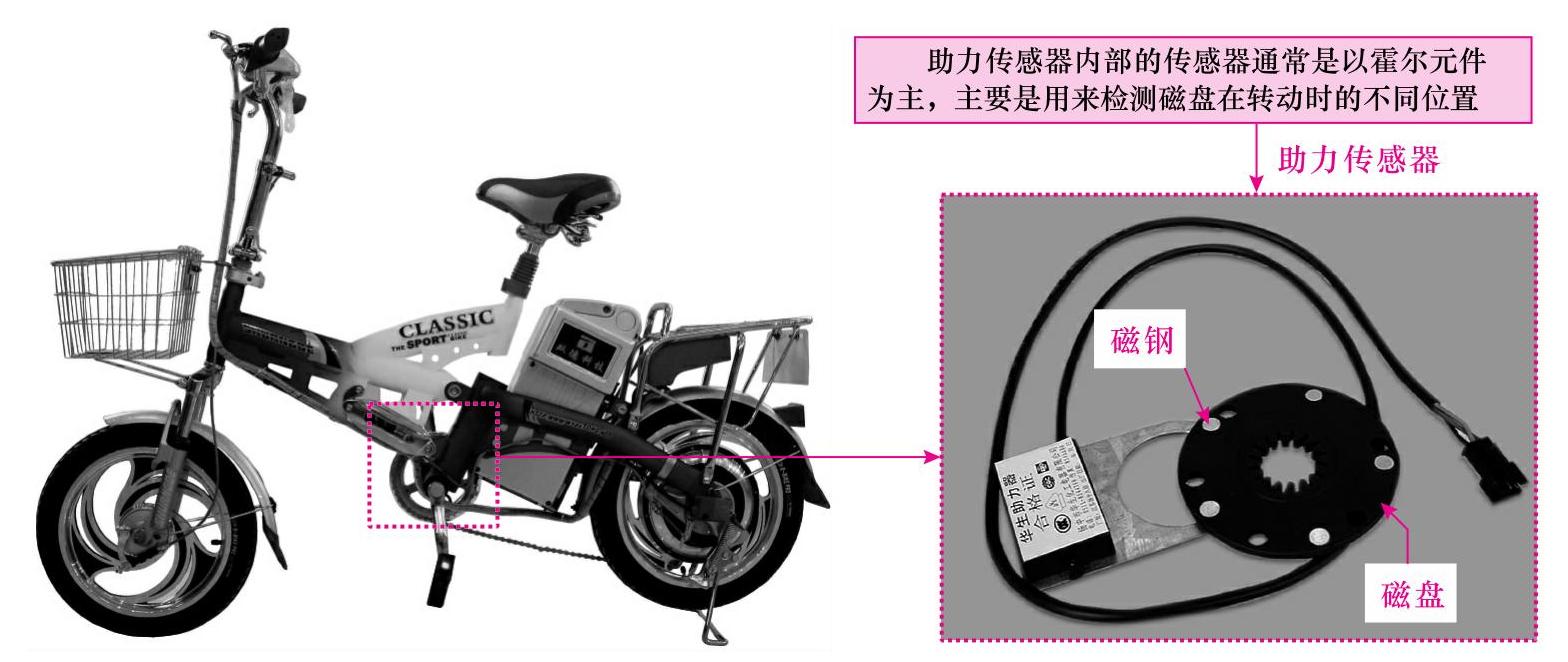

通常情况下，助力传感器安装在自行车的右侧中轴旁边，中轴上装有磁钢，当用人力脚踏骑行时磁钢随着中轴的转动，感应电平信号使控制器给电动机供电，使电动机转动。图1-36所示为电动自行车的助力传感器及其位置。
图1-36 电动自行车的助力传感器及其位置
提示说明
助力传感器主要是由传感器及磁盘等部分组成的。其中，磁盘上会有五个磁钢，而在助力传感器内部采用霍尔元件作为传感器件。助力传感器的传感器器件通常是以霍尔元件为主，其内部的电路板采用防水密封的方式封装成一个组件，主要是用来检测磁盘在转动时的不同位置，然后将转动角度转换成相应的信号通过传感线路传送给控制器进行控制。
