1.电动自行车中的三端稳压器图解演示

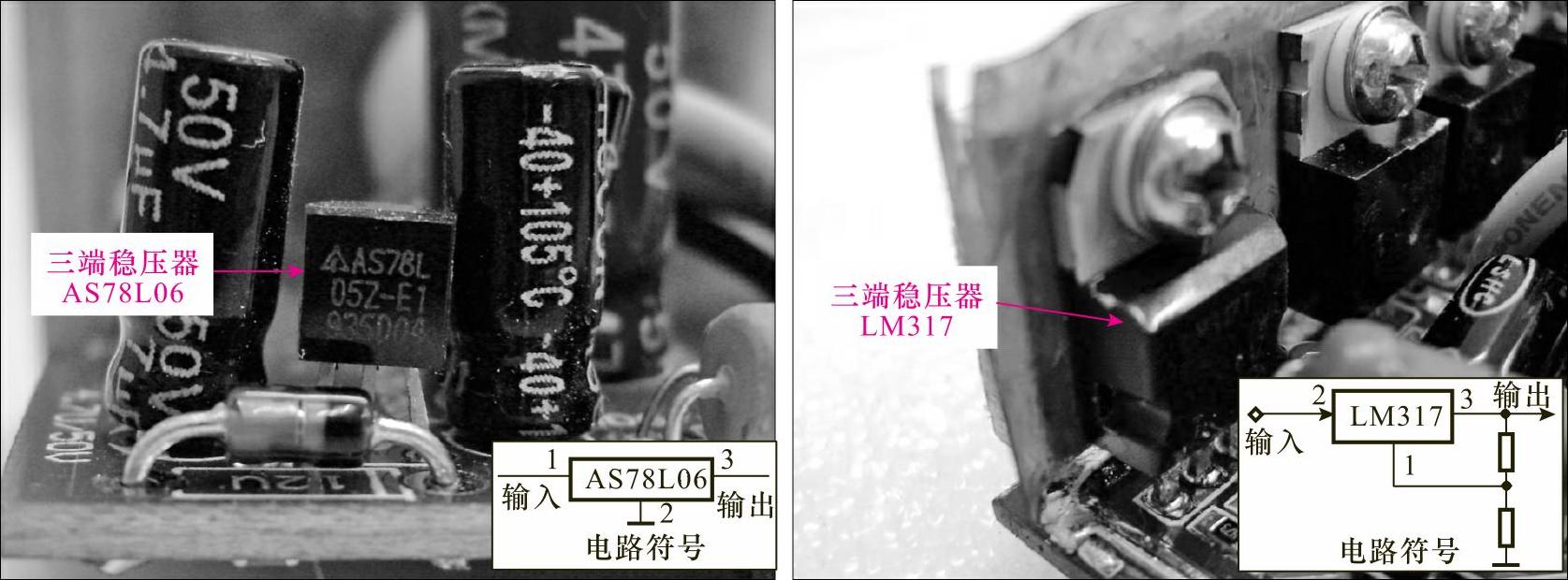

在电动自行车的控制器电路中，三端稳压器是其中的主要元件之一，主要用于将电池送来的36V或48V电压稳压后输出+12V或5V电压，供给电路中其他元件。图1-28所示为其典型的实物外形和电路符号。
图1-28 典型三端稳压器的实物外形和电路符号
提示说明
三端稳压器的外形与三极管也很相似，通常可根据其表面的型号标识进行识别，电动自行车中采用的三端稳压器的型号主要有控制器中常见的三端稳压器7805（78L05）、7806、7812、7815及可调三端稳压器LM317、LM337等。
2.电动自行车中的开关振荡集成电路
图解演示

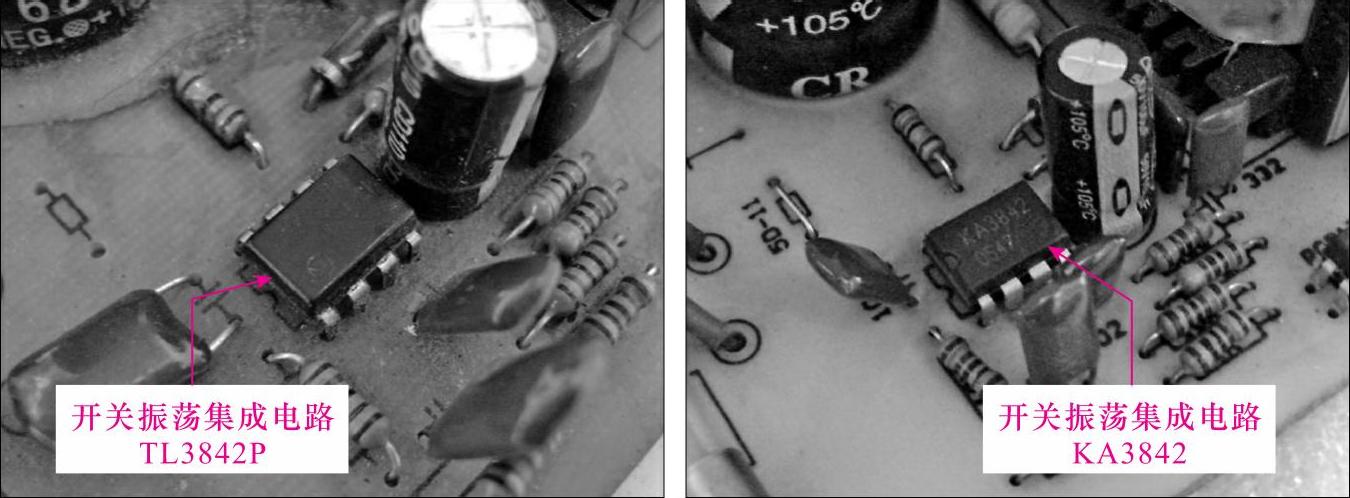

图1-29所示为电动自行车充电器中典型开关振荡集成电路的实物外形。
图1-29 充电器中的开关振荡集成电路实物外形
3.电动自行车中的微处理器和电压比较器

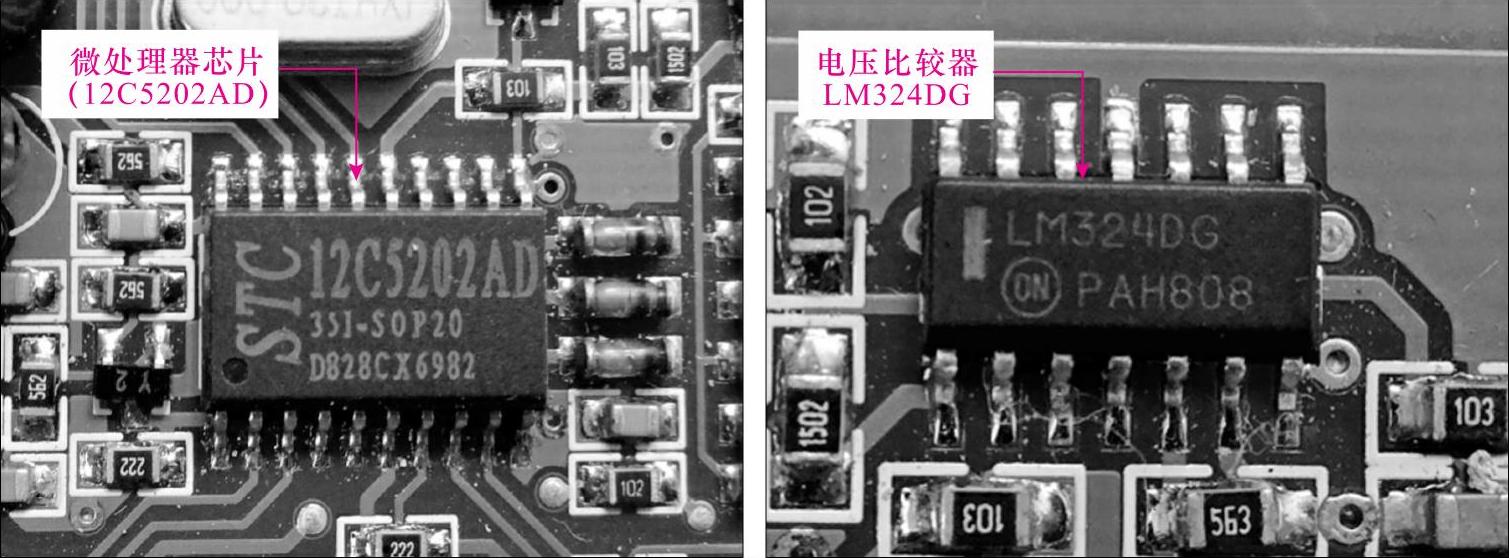

图1-30 所示为电动自行车中典型微处理器和电压比较器的实物外形。
图解演示
图1-30 电动自行车中典型微处理器和电压比较器的实物外形
4.电动自行车中的电动机驱动控制器
图解演示

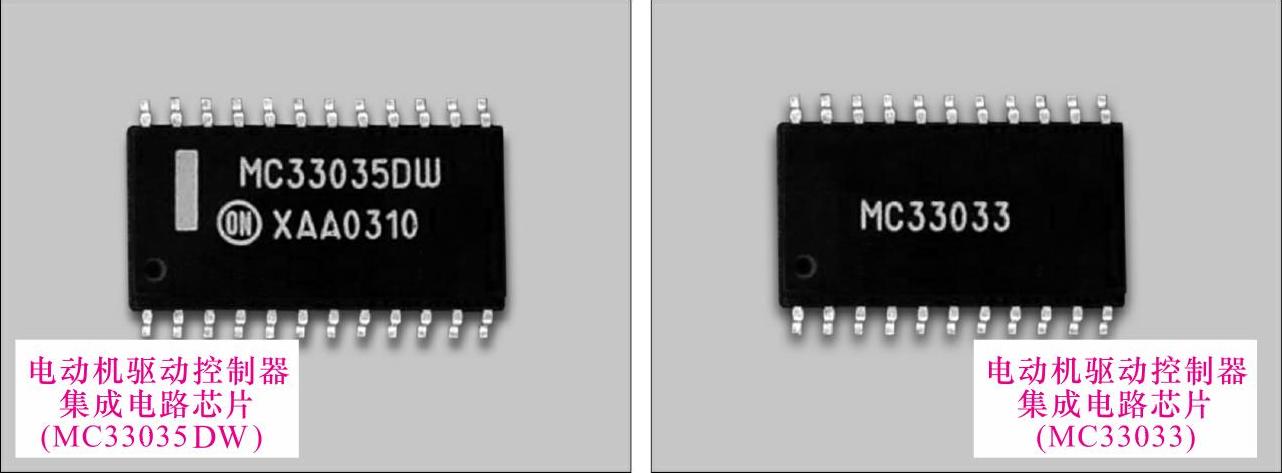

图1-31 所示为电动自行车中典型电动机驱动控制器的实物外形。
图1-31 电动自行车中典型电动机驱动控制器的实物外形
5.电动自行车中电动机三相绕组驱动集成电路
图解演示
图1-32所示为电动自行车中典型电动机三相绕组驱动集成电路的实物外形。
图1-32 电动自行车中典型电动机三相绕组驱动集成电路的实物外形
