1.电动自行车中的二极管

二极管是电动自行车电路板中常见的半导体部件之一，在电路中主要起整流、稳压、检波等作用。

图解演示

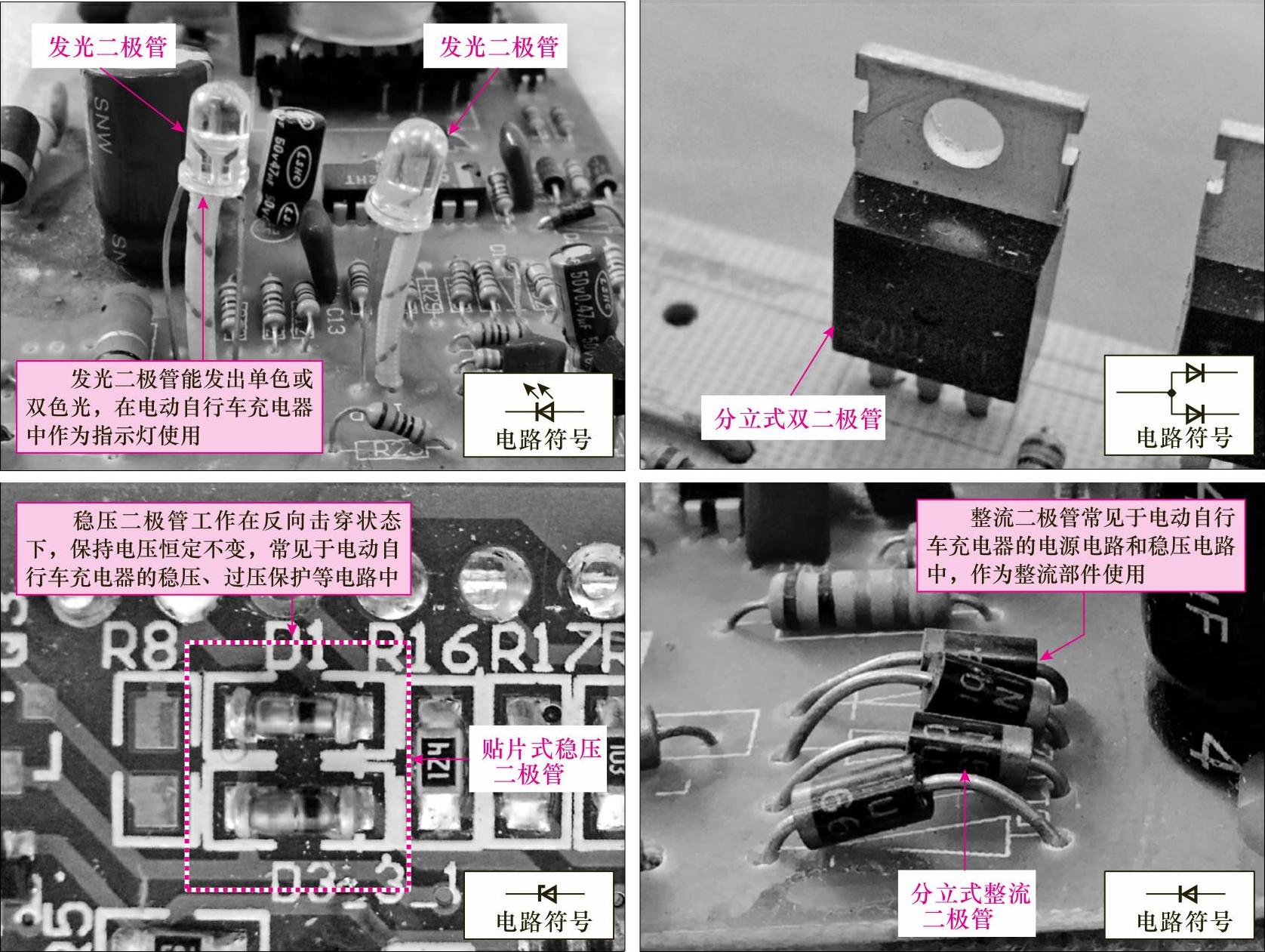

二极管的功能种类较多，外形以及电路符号有很大差别，维修人员可通过外形及电路符号来识别种类。图1-23所示为电动自行车电路板中常见的二极管。

图1-23 电动自行车电路板中常见的二极管

提示说明

二极管的正、负极，一般是通过外壳标识或电路板上的图形符号来判断，如外壳上有标记一侧为二极管的负极，另一侧为正极，如图1-24所示。另外有些电路板上，二极管的旁边标有二极管的图形符号，其中标有横线的一侧为其负极，另一侧为其正极。

图1-24 二极管的正、负极

2.电动自行车中的三极管

图解演示

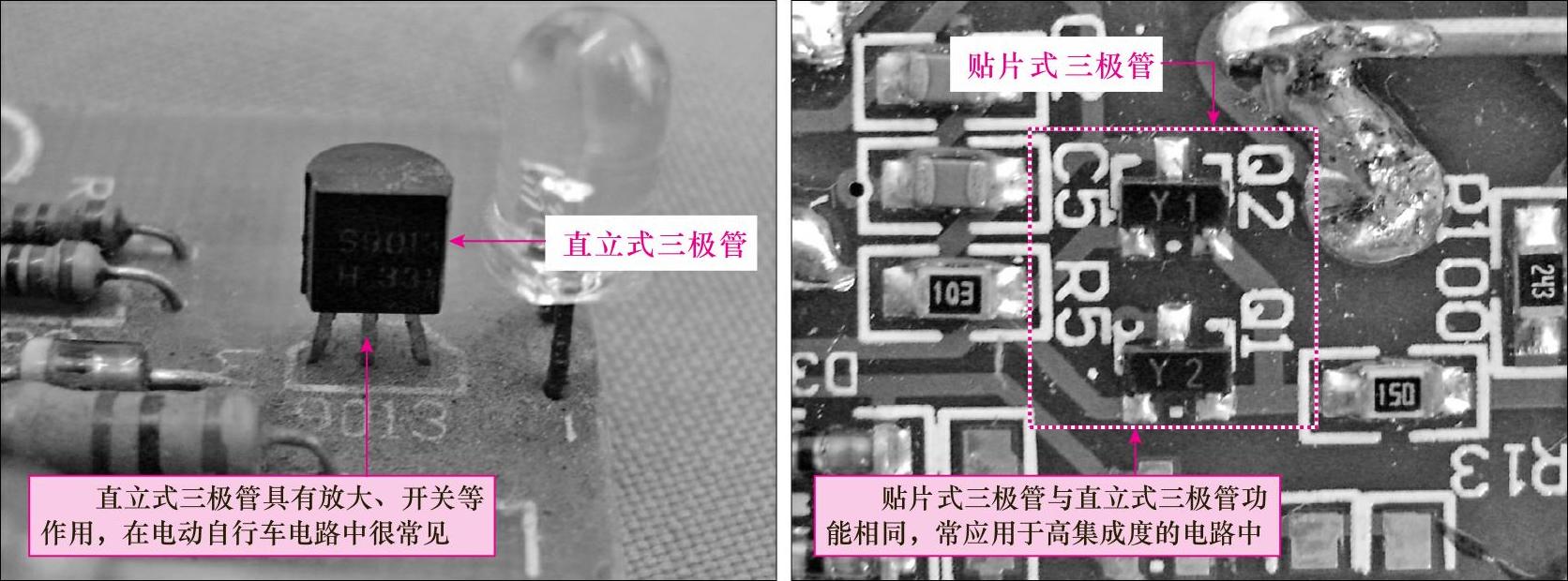

三极管是电动自行车电路中的重要器件，在电路中主要起放大、开关等作用。在电动自行车电路板中三极管主要分为直立式三极管和贴片式三极管两种，常用字母“VT”或“Q”标识。图1-25所示为电动自行车电路板中常见的三极管。

图1-25 电动自行车电路板中常见的三极管

提示说明

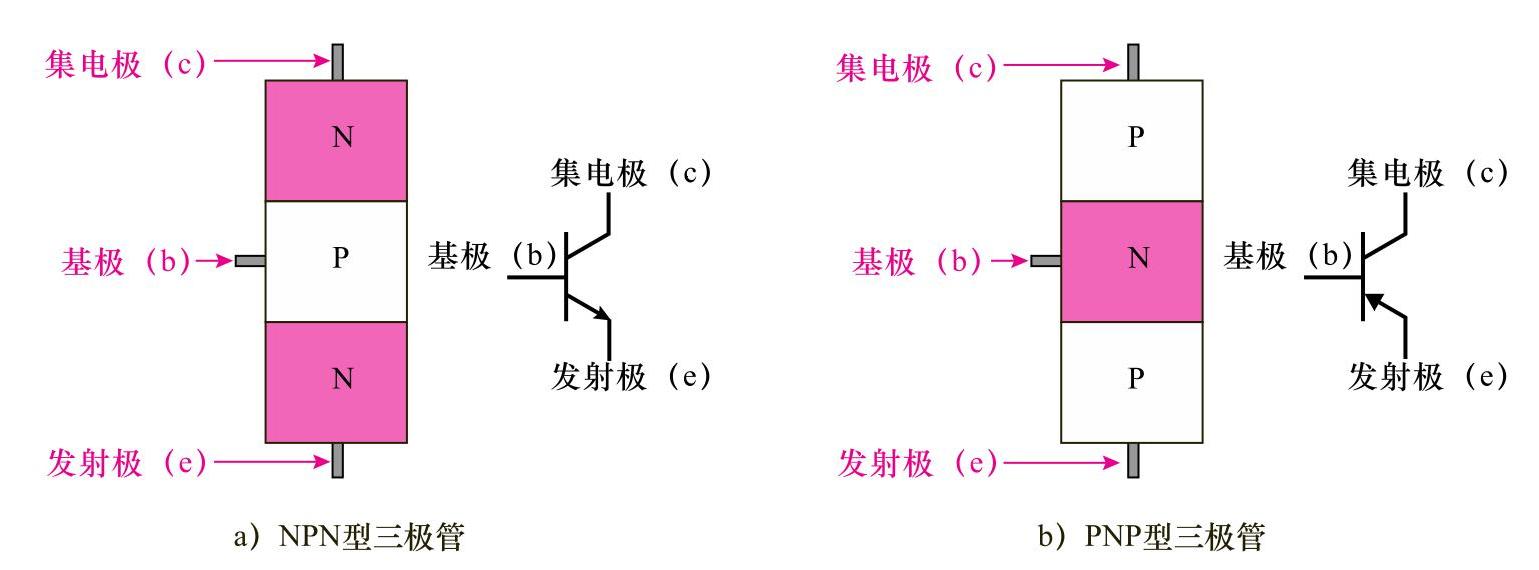

常见的三极管主要分为PNP型和NPN型两大类。如其图形符号中所表示的，它的三个引脚分别为基极（b）、集电极（c）和发射极（e）。其中基极（b）电流的大小控制着集电极（c）和发射极（e）之间电流的大小。图1-26所示为三极管的结构及图形符号。

图1-26 三极管的结构及图形符号

3.电动自行车中的场效应晶体管

场效应晶体管是一种具有PN结构的半导体器件，其外形与三极管相似，也具有三个引脚，即栅极G、源极S和漏极D。维修人员需要通过场效应晶体管上的型号标识或引脚标识来进行识别。

图解演示

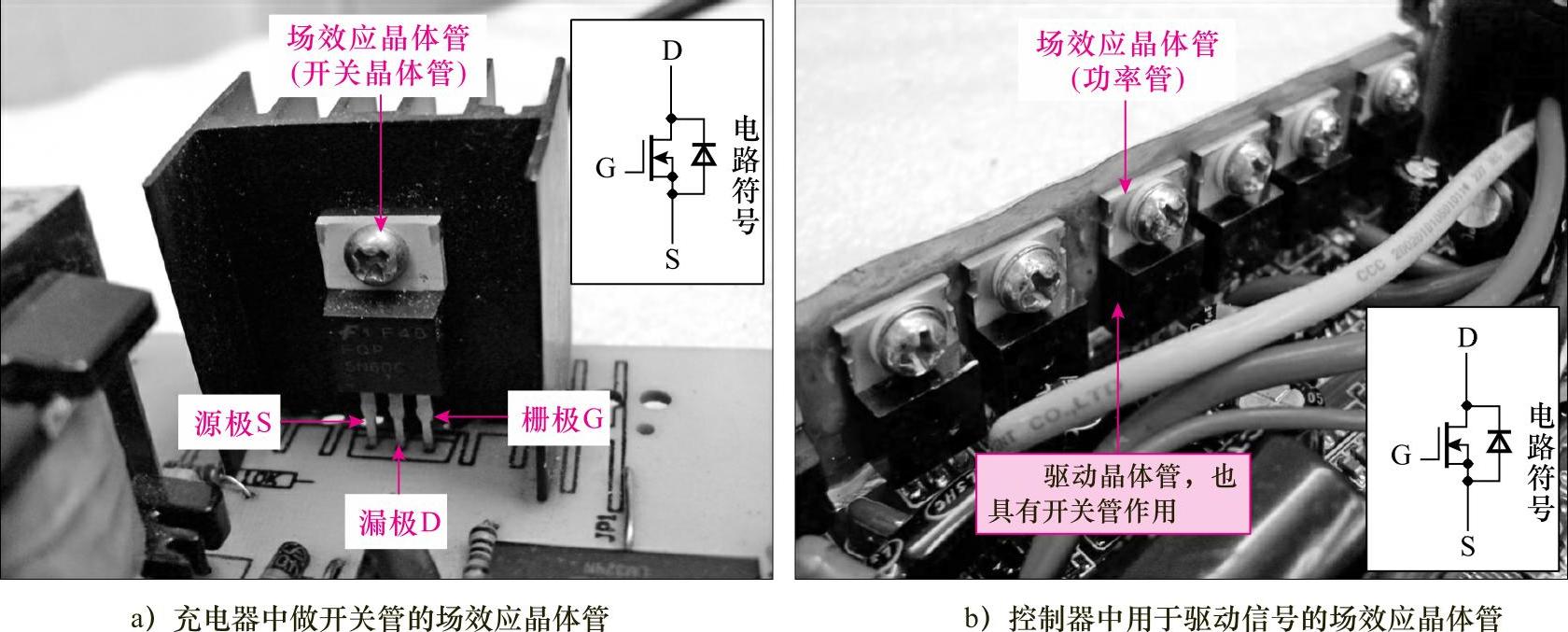

图1-27所示为电动自行车电路板中常见的场效应晶体管。在电动自行车电路板中，在充电器中做开关管的场效应晶体管，用来实现开关振荡功能；在控制器中用于驱动信号的场效应晶体管，用来实现驱动功能。

图1-27 电动自行车电路板中的场效应晶体管实物外形

提示说明

标有字母G的引脚为场效应晶体管的栅极；标有字母S的引脚为场效应晶体管的源极；未标有字母的引脚为漏极（D）。
