1.电动自行车中的电阻器

电阻器是电动自行车电路板中最基本最常见的元件之一，在电路中主要起限流、分压等作用。电动自行车电路板中采用的电阻器主要有分立式电阻器和贴片式电阻器两种。

图解演示

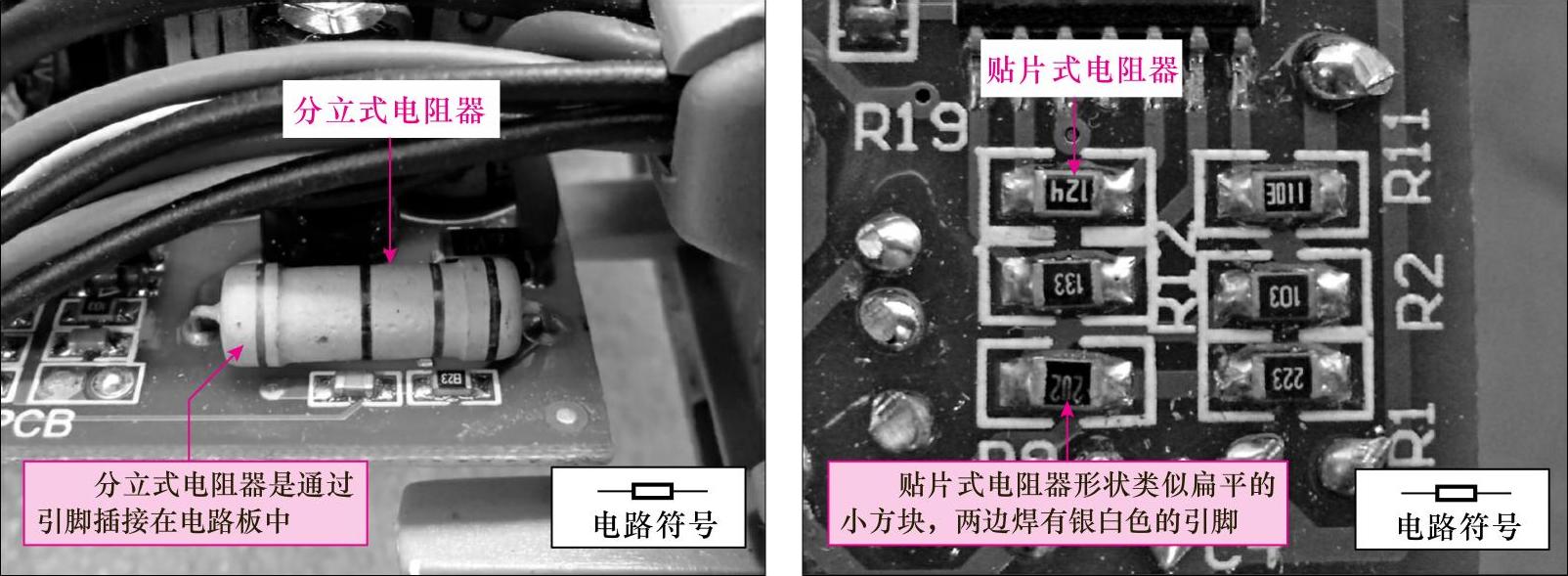

图1-17所示为电动自行车电路板中常见的电阻器。维修人员可通过电阻器的外形来识别电阻器的种类。其中贴片式电阻器，形状类似扁平的小方块，两边焊有银白色的引脚；分立式电阻器是通过引脚插接在电路板中。

图1-17 电动自行车电路板中常见的电阻器

（1）贴片式电阻器的特点

图解演示

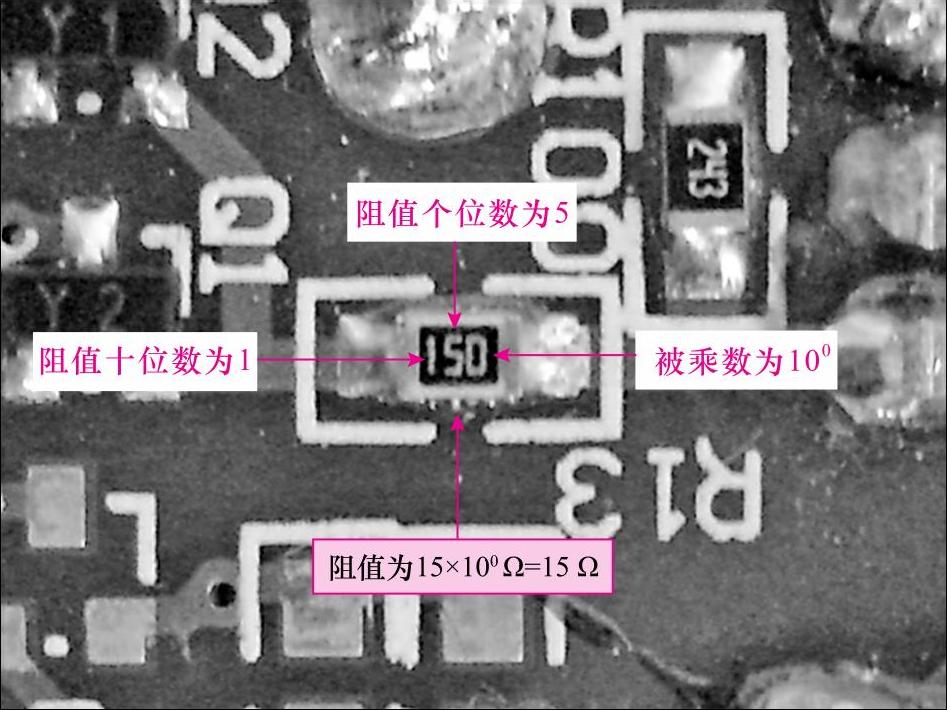

贴片式电阻器的体积较小，通常使用数字或字母对标称值进行标识，图1-18所示为典型电动自行车电路板中贴片式电阻器的标识。

图1-18 典型电动自行车电路板中贴片式电阻器的标识

贴片式电阻器的阻值通常用三位数字标示，前两位为有效数字，第三位表示倍乘数，图1-18中所示的电阻器标有“150”，其中第一个有效数“1”表示其电阻值的十位数是1；第二个有效数“5”表示其电阻值的个位数为5；第三位“0”表示乘以10⁰，即图中所示电阻器的阻值为15Ω。

提示说明

有些贴片式电阻器的标识中含有字母R，如某电阻器上的标识为“2R2”，这里的“R”表示该电阻器阻值中的小数点，并占一位有效数字。由此可知“2R2”表示该电阻器的阻值为2.2Ω。

相关资料

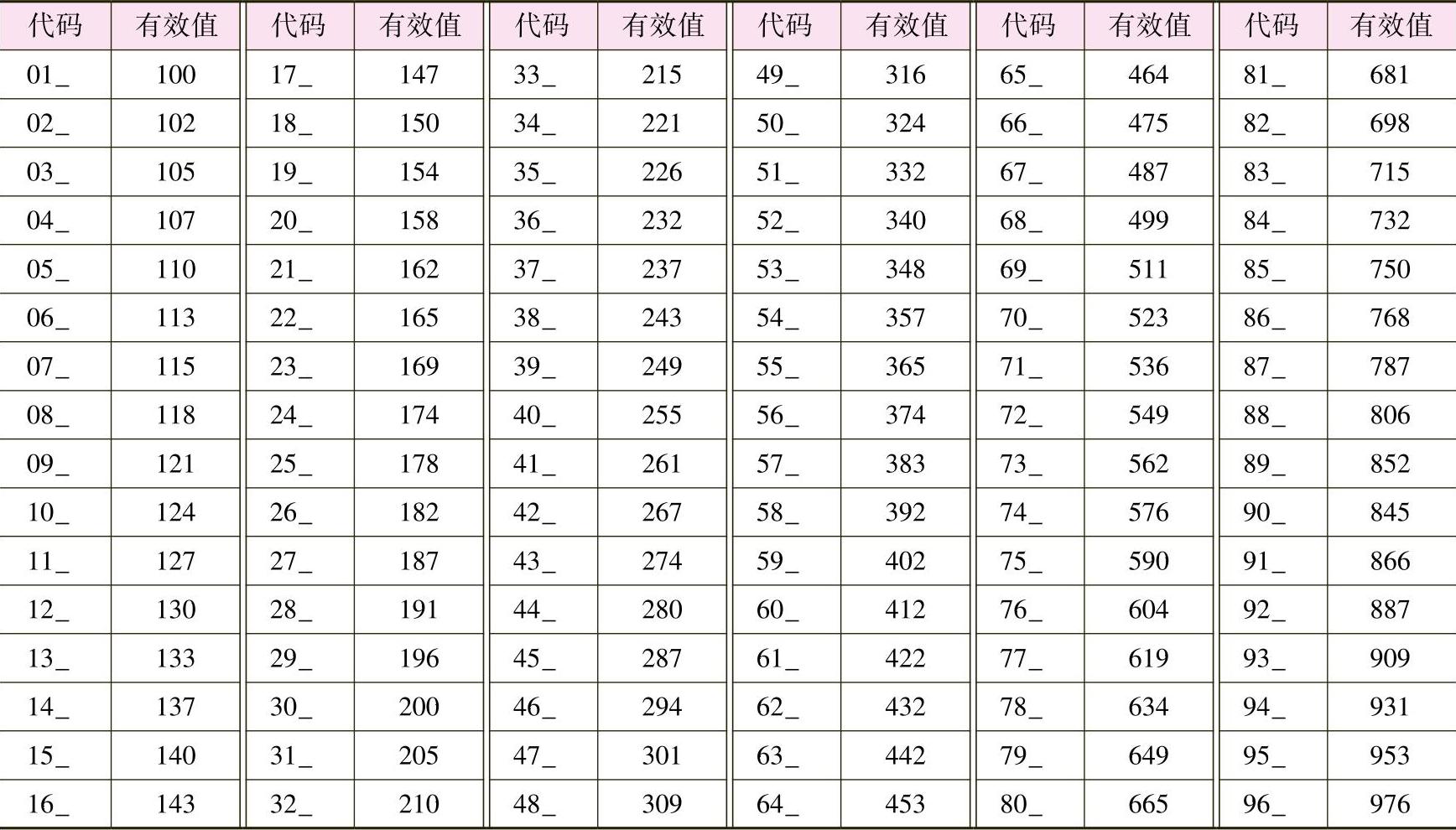

贴片式电阻器数字代码表示的含义以及字母标识倍乘数的含义见表1-1、表1-2。掌握这些数字对应的含义，便可能顺利完成对直标电阻器的识别。

表1-1 数字代码表示的含义

表1-2 字母标识倍乘数

（2）分立式电阻器的特点

图解演示

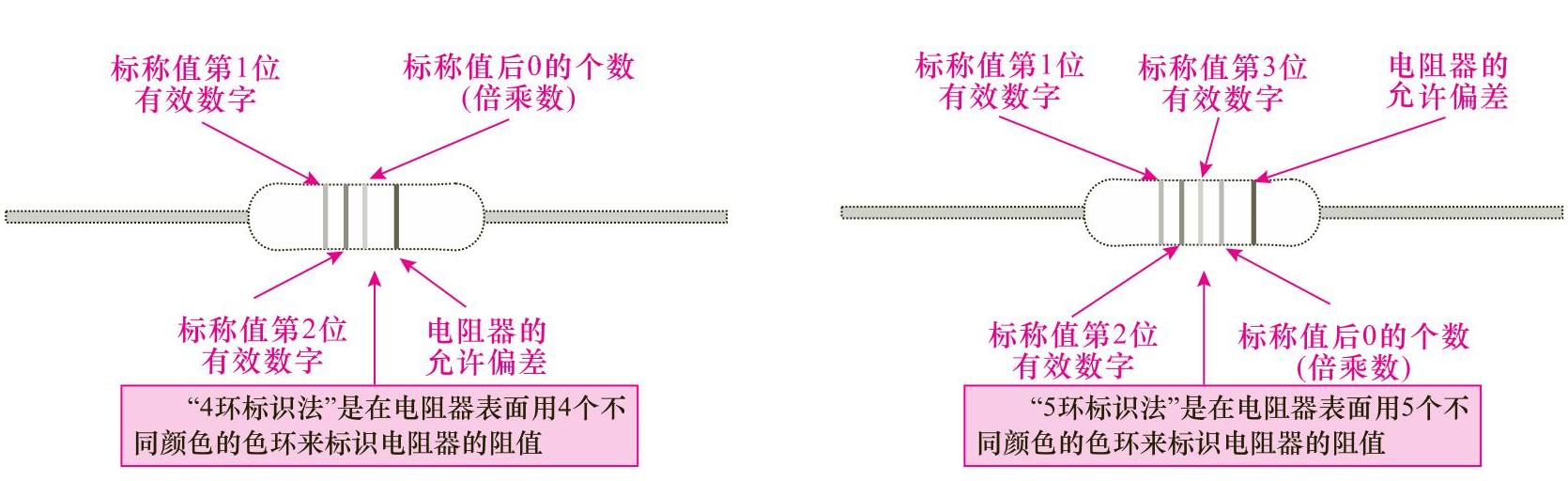

电动车电路板中的分立式电阻器的阻值标注，通常是用色环标注法标注的。常见的色环标注有4环标注和5环标注两种。具体的标注原则如图1-19所示。

图1-19 电阻器4环标注和5环标注的原则

提示说明

有效数字为电阻器阻值起始数字，其第一个色环距电阻器的边缘较远。电阻器的色环的颜色不同，所代表的意义不同，相同颜色的色环排列在不同位置上的意义也不同。表1-3所列为色标法的含义。

表1-3 色标法的含义

图解演示

色环法是一般电阻器常见的标识方法，通过色环的不同颜色和不同位置标识电阻值。图1-20所示为典型电动自行车电路板中分立式电阻器色环标注法。

图1-20 典型电动自行车电路板中分立式电阻器色环标注法

提示说明

该电阻器有4条色环标识，并且色环颜色依次为“棕黑红金”。“棕色”表示有效数字1；“黑色”表示有效数字0；“红色”表示倍乘数10²；“金色”表示允许偏差±5％。因此该阻值标识为1kΩ±5％。

2.电动自行车中的电容器

电容器也是电动自行车电路板中常见的元件之一，在电路中主要起平滑滤波、耦合等作用。电动自行车电路板中采用的电容器主要有贴片式电容器和立式插脚电容器两种。

图解演示

图1-21所示为电动自行车电路板中常见的电容器。电容器种类可分为无极性电容器和有极性电容器，电容器用字母“C”标示。通常维修人员可通过电容器的外形识别种类。

图1-21 电动自行车电路板中常见的电容器

提示说明

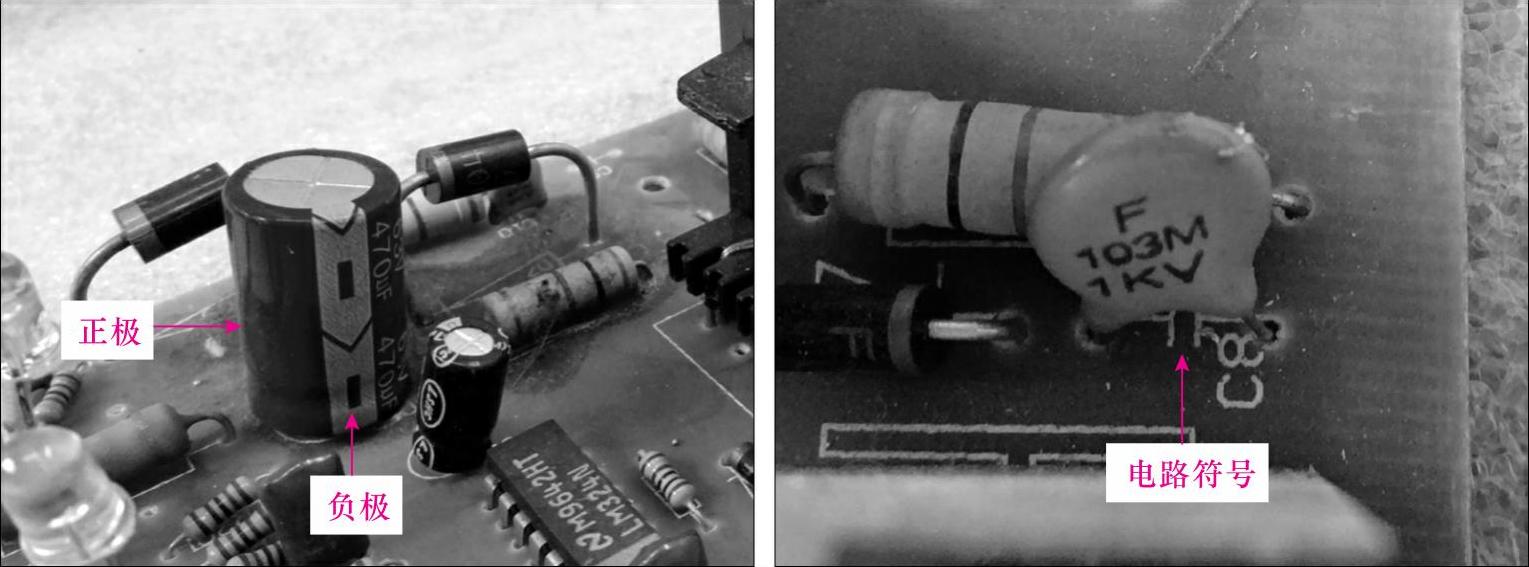

电容器的容量值一般都标注在电容器的外壳上，图1-22所示为标注的470μF63V和103M1kV。电解电容器外壳上标有“-”的一侧为负极，另一侧为正极。

图1-22 电容器的容量值

相关资料

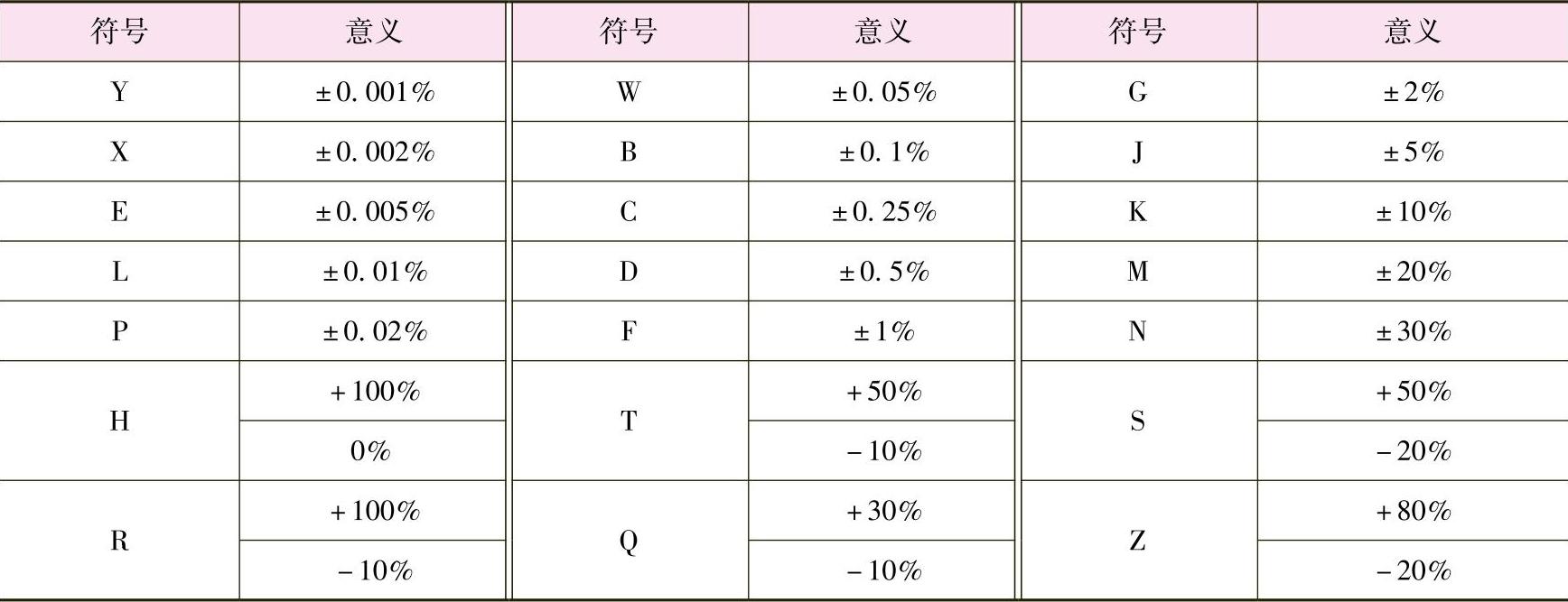

电容器直标法中允许偏差字母的含义见表1-4。掌握这些符号对应的含义，便可顺利完成对直标电容器的识别。

表1-4 电容器直标法中允许偏差字母的含义
