【摘要】：图解演示图1-1所示为电动自行车的机械系统的结构组成。电动自行车机械系统大致包括承重部分、人力驱动部分和制动部分等部分。骑行者通过踩踏脚蹬带动轮盘转动，轮盘带动链条使后轮处的飞轮转动，从而带动后轮转动，推动电动自行车前进。前、后车闸受闸把控制，主要用来对电动自行车进行刹车，降低行驶速度。

电动自行车是以蓄电池为主能源，人力骑行作为辅助能源，可实现骑行、电力驱动、电力助动以及变速等功能。

图解演示

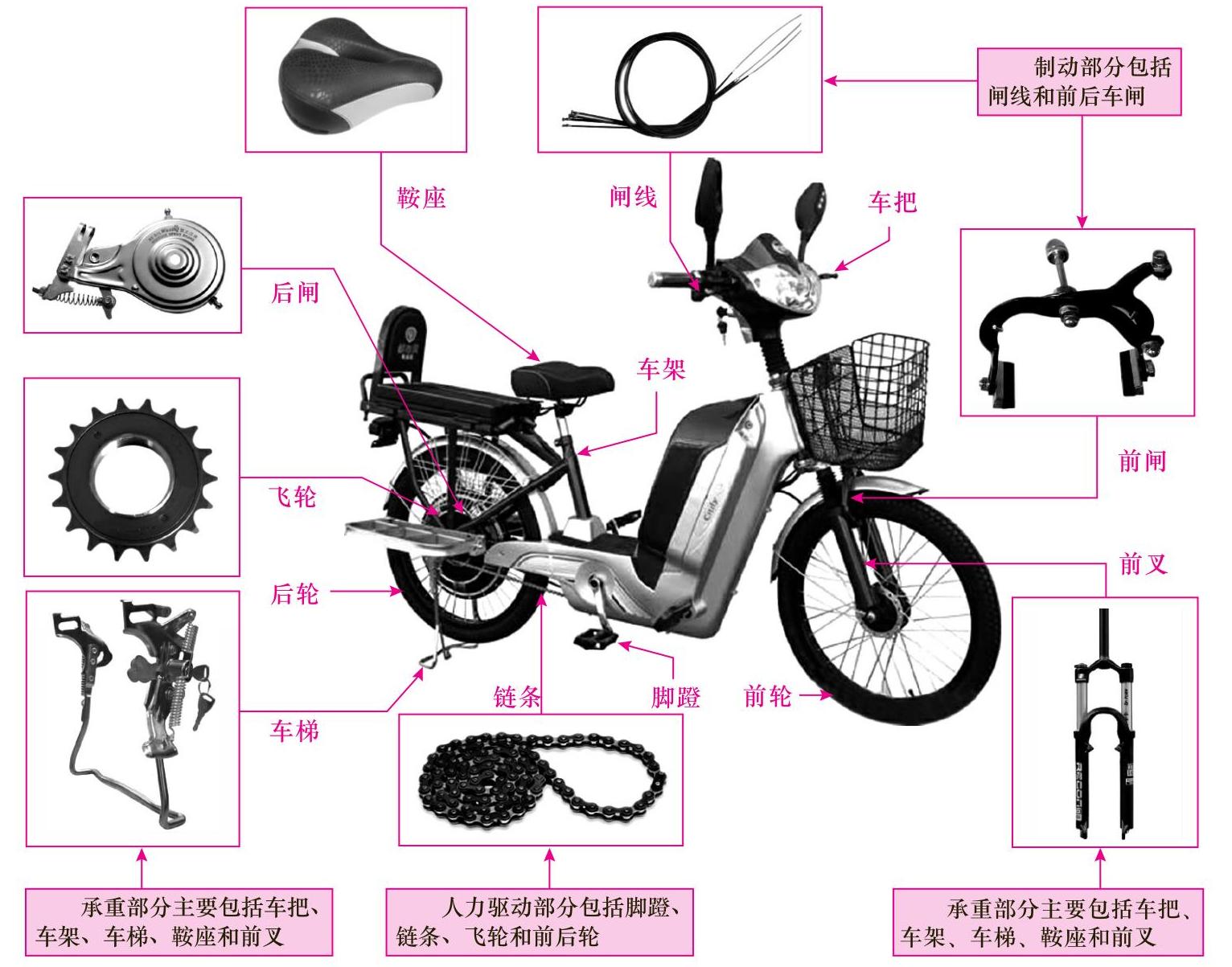

图1-1所示为电动自行车的机械系统的结构组成。电动自行车机械系统大致包括承重部分（车把、车架、车梯、鞍座和前叉）、人力驱动部分（脚蹬、链条、飞轮和前后轮）和制动部分（闸线和前后车闸）等部分。

图1-1 电动自行车机械系统的结构组成

1.电动自行车的承重部分

图解演示

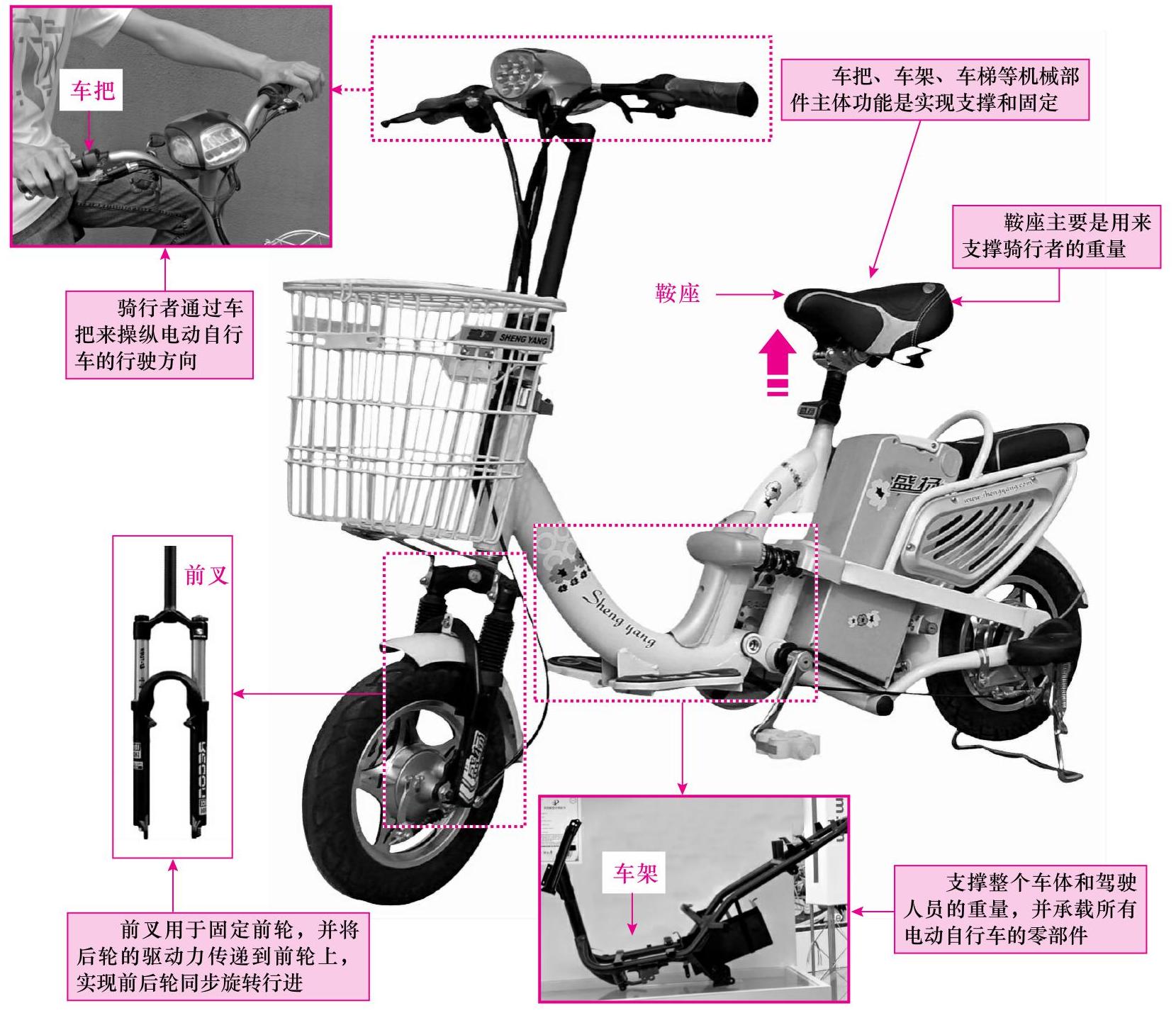

如图1-2所示，电动自行车机行车的承重部分主要包括车把、车架、车梯、鞍座和前叉。其中，车把用于操纵电动自行车的行驶方向；车架、车梯和鞍座用于支撑整个车体和骑行者的重量，并承载所有电动自行车的零部件；前叉可以随车把的转动灵活动作，使前轮改变方向。除了用来固定前轮外，还具有减震功能。

图1-2 电动自行车的承重部分

2.电动自行车的人力驱动部分

图解演示

如图1-3所示，电动自行车的人力驱动部分主要包括脚蹬、链条、飞轮和前后轮。骑行者通过踩踏脚蹬带动轮盘转动，轮盘带动链条使后轮处的飞轮转动，从而带动后轮转动，推动电动自行车前进。

图1-3 电动自行车的人力驱动部分

3.电动自行车的制动部分

图解演示

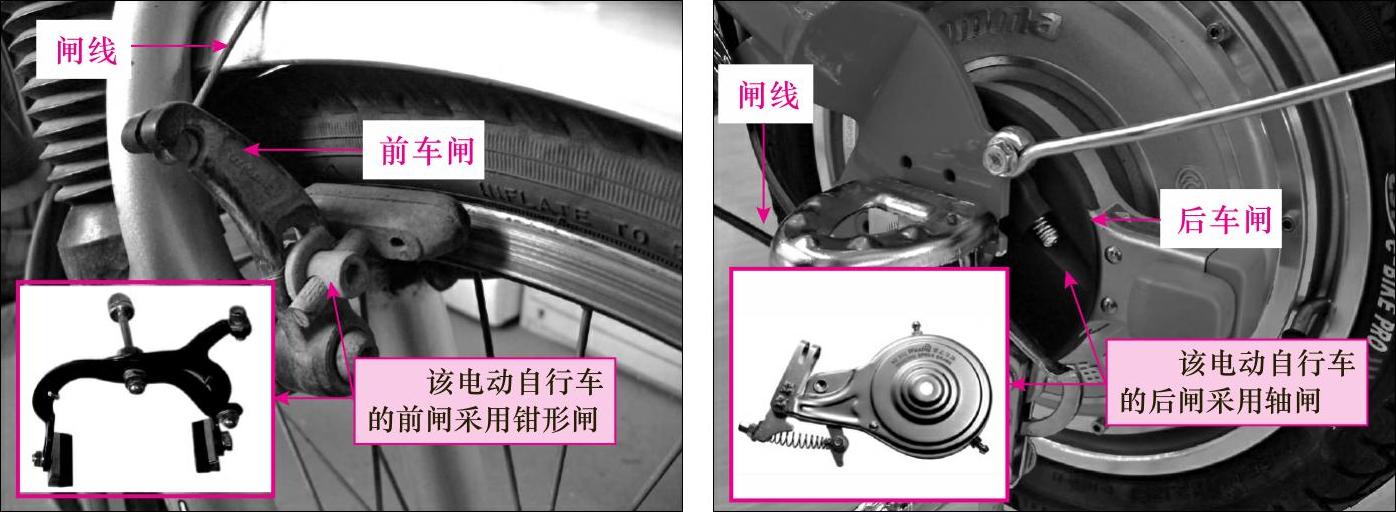

如图1-4所示，电动自行车的制动部分主要包括闸线和前、后车闸。前、后车闸受闸把控制，主要用来对电动自行车进行刹车，降低行驶速度。

图1-4 电动自行车的制动部分

提示说明

电动自行车的前轮制动部分中的车闸可以分为轮缘闸和轴闸两种。其中，轮缘闸也称钳形闸，该闸由机械杠杆、推杆和钢丝绳等构成，通过这些器件将闸皮和前轮轮圈的摩擦增大，使转动中的车轮停止。轴闸也称为抱闸、涨闸，是制动轴承的装置，其制动效果较好，而且使用寿命较长。
