钢筋混凝土结构图的画法及制图方法
【摘要】：下面介绍桥梁工程中钢筋混凝土结构图的表达方法。在构件断面图中，钢筋编号可标注在对应位置的方格内。⑤号是箍筋，为Ⅰ级钢筋，直径6mm，沿梁的长度每隔300mm布置一根，共有16根。立面图中各钢筋的编号和数量可用简略形式标注，如“1N3”表示1根③号钢筋，“2N1”表示2根①号钢筋。
钢筋混凝土是最常用的建筑材料，桥梁工程中的许多构件都是用它来制作的，如梁、板、柱、桩、桥墩等。有关钢筋混凝土的基本知识可参阅第15.2节。下面介绍桥梁工程中钢筋混凝土结构图的表达方法。
1）钢筋混凝土构件图的图示特点
对于钢筋混凝土结构，若只画出构件的形状，不表示钢筋，一般称为构件构造图，若主要是表示钢筋的布置情况，通常称为构件配筋图或钢筋构造图或钢筋布置图。绘制配筋图时，可假想混凝土是透明的，能够看清楚构件内部的钢筋，图中构件的外形轮廓用细实线表示，钢筋用粗实线表示，若箍筋和分布筋数量较多，也可画为中实线，钢筋的断面用实心小圆点表示。通常在配筋图中不画出混凝土的材料图例。当钢筋间距和净距太小时，若严格按比例画则线条会重叠不清，这时可适当夸大绘制。
2）钢筋的编号及尺寸标注
构件中的每种钢筋都应编号，编号用阿拉伯数字表示。
对钢筋编号时，宜先编主、次部位的主筋、后编主、次部位的构造筋。在桥梁构件中，钢筋编号及尺寸标注的一般形式如下：
其中
——m代表钢筋编号，圆圈直径为4～8mm；
n——代表钢筋根数；
φ——是钢筋直径符号，也表示钢筋的等级；
d——代表钢筋直径的数值，单位为mm；
l——代表钢筋总长度的数值，单位为mm；
＠——是钢筋中心间距符号；
s——代表钢筋间距的数值，单位为mm。
钢筋的编号和根数也可采用简略形式标注，根数注在N字之前，编号注在N字之后。在构件断面图中，钢筋编号可标注在对应位置的方格内。
3）梁的配筋图
下面以钢筋混凝土梁为例，来说明构件的配筋图的画法特点和表达内容。

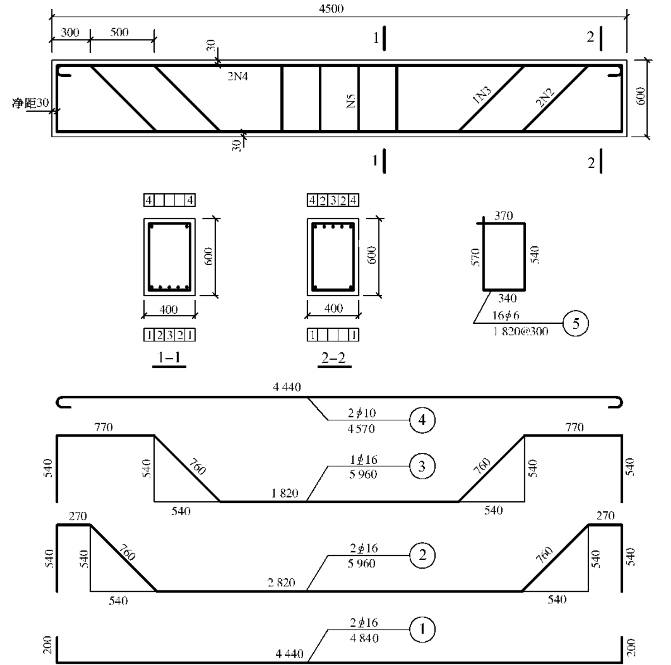

图19—9 梁的配筋图
如图19—9所示，梁的钢筋布置情况是用立面图和断面图以及钢筋详图表示的。由图可看出该梁断面为矩形，宽400mm，高600mm，梁长4500mm。梁内共有五种钢筋，其中①，②，③号是受力筋，均为Ⅱ级钢筋，直径为16mm。①号是直筋，有两根，布置在梁的底部两侧。②号是弯筋，也有两根，在跨中是位于梁的底部，两端弯起后位于梁的上部。③号也是弯筋，只有一根，弯起部位与②号钢筋稍有不同。④号是架立筋，为Ⅰ级钢筋，直径10mm，有两根位于梁的上部两侧。⑤号是箍筋，为Ⅰ级钢筋，直径6mm，沿梁的长度每隔300mm布置一根，共有16根。在立面图中箍筋可不全画出，只示意性画出四五根即可。立面图中各钢筋的编号和数量可用简略形式标注，如“1N3”表示1根③号钢筋，“2N1”表示2根①号钢筋。
由于钢筋弯起后在梁内的位置有变化，所以画出了两个断面图，Ⅰ—Ⅰ是梁的跨中断面，Ⅱ—Ⅱ是梁的端部断面图。在断面图中钢筋的编号就标注在对应的小方格内，这样就清楚地表示出②和③号钢筋在跨中是位于梁的底部，在两端是位于梁的顶部。该梁上下及侧面的保护层厚度（净距）均为30mm。
为了便于钢筋的下料和施工，还应画出每种钢筋的详图，以充分表明钢筋的形状及各部分尺寸。在钢筋详图中尺寸可直接注写在各段钢筋旁。
一般在图中还需列出构件的钢筋表，内容包括所有钢筋的编号、数量、等级、直径、长度、质量（即重量）等详细资料，以满足备料、统计和预算的需要。
