路线横断面图绘制方法

2023-09-24 理论教育版权反馈

【摘要】：路基横断面图一般不画出路面层和路拱，以路基边缘的标高作为路中心的设计标高。路基横断面图的基本形式有三种：①填方路基。图19—6路基横断面图③半填半挖路基。在路基横断面图的下方应标注相应的里程桩号，在右侧注写填土高度hT或挖土深度hw，以及填方面积AT和挖方面积Aw。

1）图示方法

路线横断面图是用假想的剖切平面，垂直于路中心线剖切而得到的图形。

在横断面图中，路面线、路肩线、边坡线、护坡线均用粗实线表示，路面厚度用中粗实线表示，原有地面线用细实线表示，路中心线用细点画线表示。

横断面图的水平方向和高度方向宜采用相同比例，一般比例为1∶200，1∶100或1∶50。

2）路基横断面图

为了路基施工放样和计算土石方量的需要，在路线的每一中心桩处，应根据实测资料和设计要求，画出一系列的路基横断面图，主要是表达路基横断面的形状和地面高低起伏状况。路基横断面图一般不画出路面层和路拱，以路基边缘的标高作为路中心的设计标高。

路基横断面图的基本形式有三种：

①填方路基。如图19—6a所示，整个路基全部为填土区，称为路堤。填土高度等于设计标高减去地面标高。填方边坡一般为1∶1.5。

②挖方路基。如图19—6b所示，整个路基全部为挖土区，称为路堑。挖土深度等于地面标高减去设计标高。挖方边坡一般为1∶1。

pagenumber_ebook=317,pagenumber_book=305

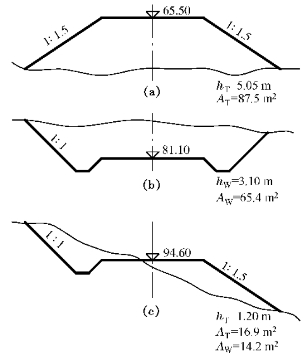

图19—6　路基横断面图

③半填半挖路基。如图19—6c所示，路基断面一部分为填土区，一部分为挖土区。

在路基横断面图的下方应标注相应的里程桩号，在右侧注写填土高度hT或挖土深度hw，以及填方面积AT和挖方面积Aw。

在同一张图纸内绘制的路基横断面图，应按里程桩号顺序排列，从图纸的左下方开始，先由下而上，再自左向右依次排列。

3）城市道路横断面图

城市道路横断面图一般由车行道、人行道、绿化带、分隔带等几部分组成。典型的城市道路横断面布置形式如图19—7所示，中央较宽为双向行驶的机动车道，两侧是单向行驶的非机动车道，它们之间有绿化带隔开，最外边是人行道。

pagenumber_ebook=317,pagenumber_book=305

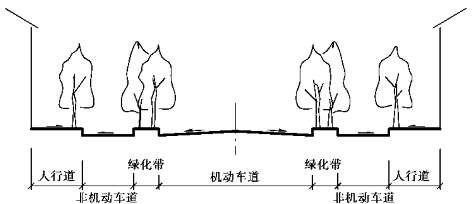

图19—7　城市道路横断面图

4）高速公路横断面图

高速公路是高标准的现代化公路，它的特点是：车速高，通行能力大，有四条以上车道并设中央分隔带，采用全封闭立体交叉，全部控制出入，有完备的交通管理设施等。高速公路路基横断面主要由中央分隔带、行车道、硬路肩、土路肩等组成，常见的横断面形式如图19—8所示。

pagenumber_ebook=317,pagenumber_book=305

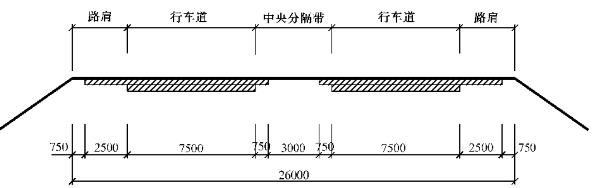

图19—8　高速公路横断面图
