1）图示方法

如图19—4所示，路线纵断面图是用假想的铅垂剖切面沿道路中心线纵向剖切，然后展开绘制的。由于道路路线是由直线和曲线组合而成的，所以纵向剖切面既包含有平面又包含有柱面，为了清楚地表达路线的纵断面情况，还需要将此纵断面拉直展开，并绘制在图纸上，这样就形成了路线纵断面图。

pagenumber_ebook=314,pagenumber_book=302

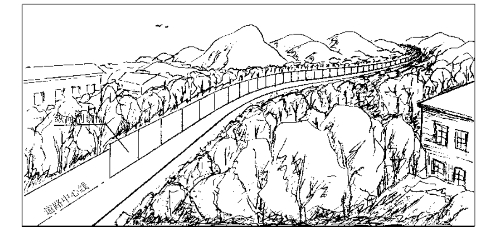

图19—4　路线纵断面图形成示意图

2）画法特点和表达内容

路线纵断面图主要表达道路的纵向设计线形以及沿线地面的高低起伏状况。

路线纵断面图包括图样和资料表两部分，一般图样画在图纸的上部，资料表布置在图纸的下部。图19—5所示为某公路从K6至K7＋600段的纵断面图。

（1）图样部分

①比例。纵断面图的水平方向表示路线的长度，竖直方向表示设计线和地面的高程。由于路线的高差比路线的长度尺寸小得多，如果竖向高度与水平长度用同一种比例绘制，是很难把高差明显地表示出来，所以绘图时一般竖向比例要比水平比例放大10倍，例如本图的水平比例为1∶2000，而竖向比例为1∶200，这样画出的路线坡度就比实际大，看上去也较为明显。为了便于画图和读图，一般还应在纵断面图的左侧按竖向比例画出高程标尺。

②设计线和地面线。在纵断面图中道路的设计线用粗实线表示，原地面线用细实线表示，设计线是根据地形起伏和公路等级，按相应的工程技术标准而确定的，设计线上各点的标高通常是指路基边缘的设计高程。地面线是根据原地面上沿线各点的实测高程而绘制的。

③竖曲线。设计线是由直线和竖曲线组成的，在设计线的纵向坡度变更处，为了便于车辆行驶，按技术标准的规定应设置圆弧竖曲线。竖曲线分为凸形和凹形两种，在图中分别用“”和“”的符号表示。符号中部的竖线应对准变坡点，竖线左侧标注变坡点的里程桩号，竖线右侧标注变坡点的高程。符号的水平线两端应对准竖曲线的始点和终点，竖曲线要素（半径R、切线长T、外距E）的相应数值标注在水平线上方。在本图中的变坡点K6＋600处设有凸形竖曲线（R＝2000m，T＝40m，E＝0.40m），在变坡点K6＋980处设有凹形竖曲线（R＝3000m，T＝50m，E＝0.42m），在变坡点K7＋300处由于坡度变化较小，可注明不设竖曲线。
