画法几何及土木工程制图：路线平面图
【摘要】：2）画法特点和表达内容路线平面图主要是表示路线的走向和平面线型状况，以及沿线两侧一定范围内的地形、地物等情况。如图19—1所示，为某公路从K3＋300至K5＋200段的路线平面图。在路线平面图上应画出指北针或测量坐标网，用来指明道路在该地区的方位与走向。在路线平面图中，转折处应注写交角点代号并依次编号，如JD6表示第6个交角点。图19—3路线平面图的拼接
1）图示方法
路线平面图是从上向下投影所得到的水平投影图，也就是用标高投影法所绘制的道路沿线周围区域的地形图。
2）画法特点和表达内容
路线平面图主要是表示路线的走向和平面线型状况，以及沿线两侧一定范围内的地形、地物等情况。
如图19—1所示，为某公路从K3＋300至K5＋200段的路线平面图。下面分地形和路线两部分来介绍平面图的画法特点和表达内容。
（1）地形部分
①比例。道路路线平面图所用比例一般较小，通常在城镇区为1∶500或1∶1000，山岭区为1∶2000，丘陵区和平原区为1∶5000或1∶10000。
②方向。在路线平面图上应画出指北针或测量坐标网，用来指明道路在该地区的方位与走向。
③地形。平面图中地形主要是用等高线表示，本图中每两根等高线之间的高差为2m，每隔四条等高线画出一条粗的计曲线，并标有相应的高程数字。根据图中等高线的疏密可以看出，该地区西南和西北地势较高，东北方有一山峰，高约45m，沿河流两侧地势低洼且平坦。
④地貌地物。在平面图中地形面上的地貌地物如河流、房屋、道路、桥梁、电力线和地面植被等，都是按规定图例绘制的。常见的地形图图例见表19—1。对照图例可知，该地区中部有一条白沙河自北向南流过，河岸两边是水稻田，山坡旱地栽有果树。河西中部有一居民点，名为竹坪村。原有的乡间路和电力线沿河西岸而行，通过该村。

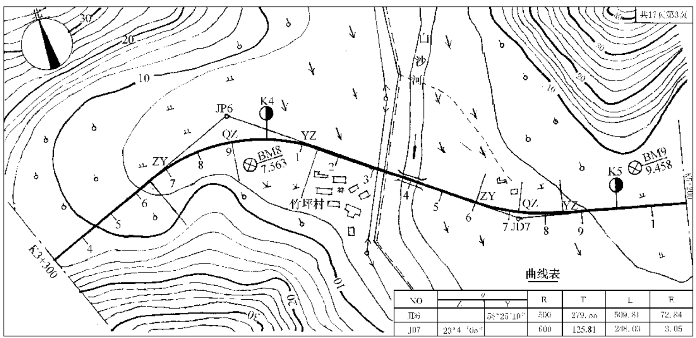

图19—1 路线平面图
表19—1 常见地形图图例
(https://www.chuimin.cn)
⑤水准点。沿路线附近每隔一段距离，就在图中标有水准点的位置，用于路线的高程测量。如
，表示路线的第8个水准点，该点高程为7.563m。
（2）路线部分
①设计路线。由于道路的宽度相对于长度来说尺寸小得多，只有在较大比例的平面图中才能将路宽画清楚，在这种情况下道路采用三线画法，路中心用细点画线表示，两侧路基边缘线用粗实线表示。一般情况下平面图的比例较小，是采用单线画法，通常是沿道路中心线画出一条加粗的实线（2b）来表示新设计的路线。
图19—2 平曲线几何要素
②里程桩。道路路线的总长度和各段之间的长度用里程桩号表示。里程桩号应从路线的起点至终点依次顺序编号，在平面图中路线的前进方向总是从左向右的。里程桩分公里桩和百米桩两种，公里桩注在路线前进方向的左侧，用符号“
”表示，公里数注写在符号的上方，如“K4”表示离起点4km。百米桩宜标注在路线前进方向的右侧，用垂直于路线的细短线表示，数字注写在短线的端部，例如在K4公里桩的前方注写的“2”，表示桩号为K4＋200，说明该点距路线起点为4200m。
③平曲线。道路路线在平面上是由直线段和曲线段组成的，在路线的转折处一般应设平曲线。最常见的较简单的平曲线为圆弧，其基本的几何要素如图19—2所示：JD为交角点，是路线的两直线段的理论交点；α为转折角，是沿路线前进时向左（αZ）或向右（αY）偏转的角度；R为圆曲线半径，是连接圆弧的半径长度；T为切线长，是切点与交角点之间的长度；E为外距，是曲线中点到交角点的距离；L为曲线长，是圆曲线两切点之间的弧长。
在路线平面图中，转折处应注写交角点代号并依次编号，如JD6表示第6个交角点。还要注出曲线段的起点ZY（直圆）、中点QZ（曲中）、终点YZ（圆直）的位置。为了将路线上各段平曲线的几何要素值表示清楚，一般还应在图中的适当位置列出平曲线要素表。
通过读图19—1可以知道，新设计的这段公路是从K3＋300处开始，由西南方地势较低处引来，在交角点JD6处向右转折，αY＝58°25′10″，圆曲线半径R＝500m，从竹坪村北面经过，然后通过白沙河桥，到交角点JD7处再向左转折，αZ＝23°41′05″，圆曲线半径R＝600m，此后公路从山的南坡沿山脚向东延伸。
3）平面图的拼接

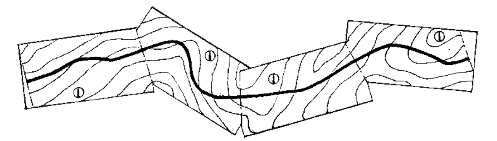

由于道路很长，不可能将整个路线平面图画在同一张图纸内，需分段绘制，使用时再将各张图纸拼接起来。每张图纸的右上角应画有角标，角标内应注明该张图纸的序号和总张数。平面图中路线的分段宜在整数里程桩处断开，并垂直于路线绘制细点画线作为接图线。相邻图纸拼接时，路线中心对齐，接图线重合，并以正北方向为准，如图19—3所示。
图19—3 路线平面图的拼接
