1）室内电力照明工程的任务

将电力从室外电网引入室内，经过配电装置，然后用导线与各个用电器具和设备相连，构成一个完整的、可靠的、安全的供电系统，使照明装置、用电设备正常运行，并进行有效控制。

2）室内电力照明工程的组成

（1）电源进户线。是室外电网与房屋内总配电箱相连接的一段供电总电缆线。

（2）配电装置。对室内的供电系统进行控制、保护、计量和分配的成套装置，通常称为配电箱或配电盘。一般包括：熔断器、电度表和电路开关。

（3）供电线路网。整个房屋内部的供电网一般包括：供电干线（从总配电箱敷设到房屋的各个用电地段，与分配电箱相连接）、供电支线（从分配电箱连通到各用户的电表箱）、配线（从用户电表箱连接至照明灯具、开关、插座等，组成配电回路）。

（4）用电器具和设备。民用建筑内主要安装有各种照明灯具、开关和插座。普通照明灯有白炽灯、荧光灯等，与之相配的控制开关一般为单极开关，结构形式上有明装式、暗装式、拉线式、定时式、双控式等。各种家用电器如电视机、电冰箱、电风扇、空调器、电热器等，它们的位置一般是不固定的，所以室内应设置电源插座，插座分明装和暗装两类，常用的有单相两眼和单相三眼。插座应使用方便，安全可靠。

3）供电方式

室外电网一般为三相四线制供电，三根相线（或称火线）分别用L1，L2，L3表示，一根中性线（或称零线）用N表示。相线与相线间的电压为380V，称为线电压，相线与中性线间的电压为220V，称为相电压。根据整个建筑物内用电量的大小，室内供电方式可采用单相二线制（负荷电流小于30A），或采用三相四线制（负荷电流大于30A）。

4）线路敷设方式

室内电力照明线路的敷设方式可分为明敷和暗敷两种。

线路明敷时常用瓷夹板、塑料管、电线管、槽板等配线，线路是沿墙、天棚、屋架或预制板缝敷设，线路明敷的施工简单，经济实用，但不够美观。

线路暗敷时常用焊接钢管、电线管、塑料管配线，先将管道预埋入墙内、地坪内、顶棚内或预制板缝内，在管内事先穿好铁丝，然后将导线引入，有时也可利用空心楼板的圆孔来布设暗线。线路暗敷不影响建筑的外观，防潮防腐，但造价较高且施工麻烦。

5）照明灯具的开关控制线路

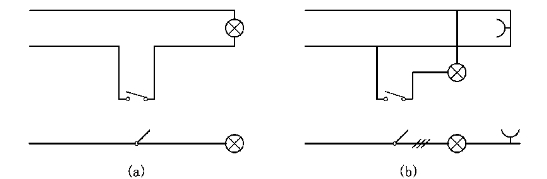

照明灯具开关控制的基本线路如图18—2所示，图18—2a为一只单联开关控制一盏灯，图18—2b为一只单联开关控制一盏灯以及连接一只单相双眼插座。如果有接地线，还需要分别再加一根导线。线路图分别用多线表示法和单线表示法绘制，以便于对照阅读。由于与灯具和插座相连接的导线至少需要两根才能形成回路，故单线图中当导线为两根时通常可省略不注。照明灯具的开关控制线路有多种形式，这里仅介绍最常见的两种，其他可参考有关的电气专业教材，它们的图示方法基本相同。

pagenumber_ebook=307,pagenumber_book=295

图18—2　灯具控制的基本线路
