《建筑电气制图规定》

2023-09-24 理论教育版权反馈

【摘要】：1）图线建筑电气制图中常用的图线宜符合表18—2的规定。表18—2建筑电气制图中图线的选用续表18—22）比例电气总平面图、电气平面图的制图比例，宜与工程项目设计的主导专业一致，一般应符合表18—3的规定，并应优先采用常用比例。常用电缆型号、敷设方式和敷设部位的文字符号见表18—4。

1）图线

建筑电气制图中常用的图线宜符合表18—2的规定。

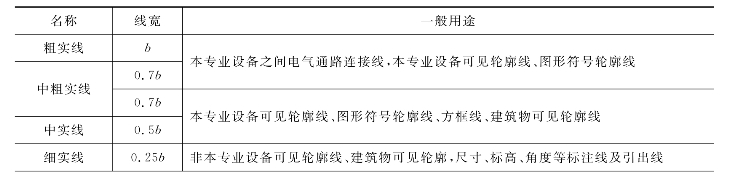

表18—2　建筑电气制图中图线的选用

pagenumber_ebook=304,pagenumber_book=292

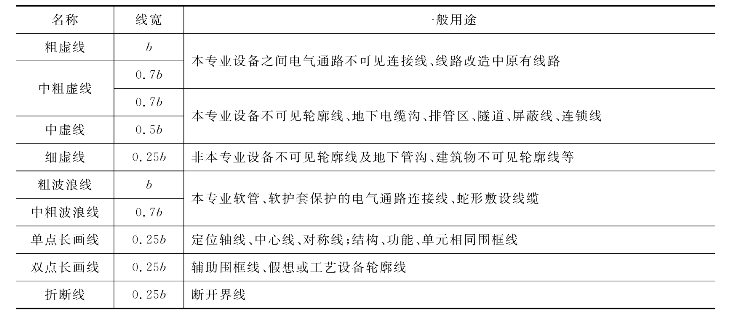

续表18—2

pagenumber_ebook=305,pagenumber_book=293

2）比例

电气总平面图、电气平面图的制图比例，宜与工程项目设计的主导专业一致，一般应符合表18—3的规定，并应优先采用常用比例。

表18—3　建筑电气制图的比例

pagenumber_ebook=305,pagenumber_book=293

3）线缆的标注方法

配电线路的标注格式为

ab—c（d×e＋f×g）i—jh

式中，a为参照代号（线路编号或线路用途的代号等）；b为电缆型号；c为电缆根数；d为相导体根数；e为相导体截面（mm2）；f为N、PE导体根数；g为N、PE导体截面（mm2）；i为敷线方式及管经（mm）；j为敷设部位；h为安装高度（m）。

常用电缆型号、敷设方式和敷设部位的文字符号见表18—4。例如图中标注：w5—BV（3×10＋1×6）PC25—FC，表示第5回路的电缆为铜芯聚氯乙烯绝缘线，有3根相线，每根截面为10mm2，另有1根接地线，截面为6mm2，穿直径为25mm的硬塑料导管，暗敷设在地面下。

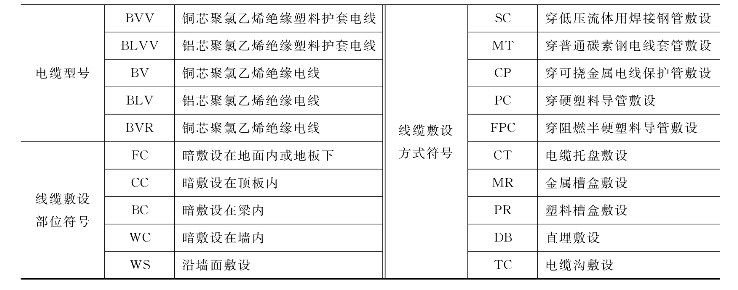

表18—4　常见线缆标注文字符号

pagenumber_ebook=306,pagenumber_book=294

4）照明灯具的标注方法

照明灯具的标注格式为

pagenumber_ebook=306,pagenumber_book=294

式中，a为灯具数量；b为灯具型号；c为每盏灯具的光源数量；d为光源安装容量（w）；e为安装高度（m），“—”表示吸顶安装；L为光源种类；f为安装方式。

常见的光源种类代号有：IN白炽灯，LED发光二极管，IR红外线的，FL荧光的，Na钠气，Ne氖气，Hg汞，I碘等。

常见的安装方式代号有：Sw表示线吊式，CS表示链吊式，DS表示管吊式，w表示壁装式，C表示吸顶式，R表示嵌入式等。

例如施工图中标注为：，表示有二盏花篮壁灯，型号为BKB140，每盏有三只灯泡，灯泡容量为100w，安装高度为2.10m，壁装式。为了图中标注简明，通常灯具型号和光源种类可不注，而在施工说明中写出。
