通风空调施工图阅读技巧

2023-09-24 理论教育版权反馈

【摘要】：通风空调工程与房屋的关系密切，先要看建筑和结构施工图，了解房屋的形式，各房间的功能和布局等基本情况。图17—14和图17—15为某房屋的通风空调平面图、剖面图和系统图。该房屋为单层建筑，其通风空调系统只负责对其中三个工作室送风。图17—15通风空调系统图通风空调平面图是从房屋的屋面处水平剖切的，这样可以画出整个系统的水平投影。

通风空调工程与房屋的关系密切，先要看建筑和结构施工图，了解房屋的形式，各房间的功能和布局等基本情况。然后再阅读通风空调工程的设计和施工说明，了解有关的数据资料、技术标准、通风方式、设备性能和施工要求等情况。

pagenumber_ebook=301,pagenumber_book=289

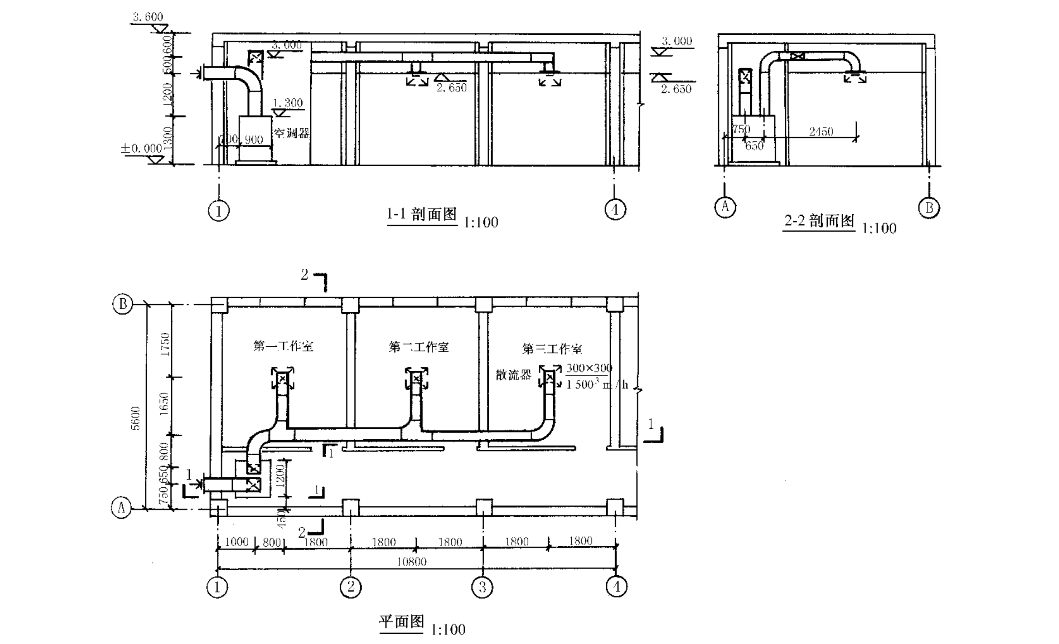

图17—14　通风空调平面图和剖面图

阅读通风空调施工图时，各主要图样，平面图、剖面图和系统图应互相配合对照查看，一般是按照通风空调系统中空气的流向，从进口到出口依次进行，这样可弄清通风空调系统的全貌。再通过查阅有关的设备安装详图和管件制作详图，就能掌握整个通风空调工程的全部情况。

图17—14和图17—15为某房屋的通风空调平面图、剖面图和系统图。该房屋为单层建筑，其通风空调系统只负责对其中三个工作室送风。空调器设在走廊的左边，进风口在室外①轴线墙的屋檐下，标高为2.500m，风管进入室内后向下通至空调器，空气经过处理后温度、湿度和洁净度均达到所需标准。送风总管从空调器向上直通至屋面顶棚内，标高为3.000m，风管拐弯后沿走廊隔墙的内侧从左向右布置，形成送风干管。干管与三根支管相连，分别通至第一、二、三工作室的中部，然后向下与散流器相连。送风干管和支管都是暗装于顶棚内，送风口在各室的顶棚下，散流器把新鲜洁净的空气均匀吹向室内。该房屋不专设排风系统，是通过门窗自然排风。

pagenumber_ebook=302,pagenumber_book=290

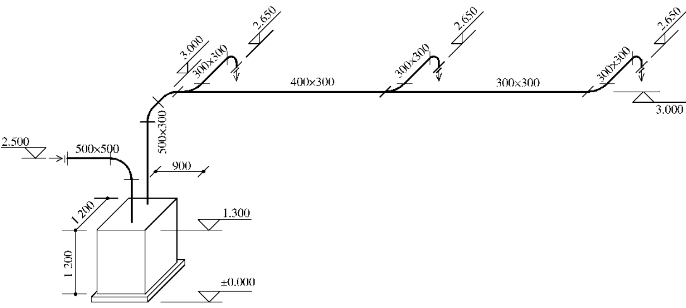

图17—15　通风空调系统图

通风空调平面图是从房屋的屋面处水平剖切的，这样可以画出整个系统的水平投影。1—1剖面图采用的是阶梯剖，左边是从空调器的前面剖切，右边是沿走廊隔墙的后面剖切的，这样可使表达更全面，另外还画出了2—2剖面图。系统图虽然是单线绘制，但能表示出该通风系统的整体布置情况，更具有立体感。从这些图中还可以看出通风空调工程各部分的主要尺寸。空调器的外形尺寸为900×1200×1200，与Ⓐ轴线和①轴线的定位尺寸分别为450mm和700mm，上表面标高为1.300m。通风管的断面均为矩形，进风管为500×500，送风管的断面（宽度）是逐段变化的，总管、干管、支管分别为（宽×高）500×300，400×300，300×300。进风口标高2.500m，水平送风干管标高3.000m，送风口标高2.650m。通风管各部分的定位尺寸也都详细地注在图中。
