《画法几何及土木工程制图》教你如何阅读采暖施工图
【摘要】：采暖平面图和系统图是采暖施工图中的主要图样，看图时应互相联系和对照。图17—12采暖平面图和系统图（一）图17—13采暖平面图和系统图（二）图17—12和图17—13为01幢住宅的采暖平面图和系统图。在各采暖地段共设立管七根，编号依次为N1，N2，…散热器为柱式M132型，热水流经散热器释放出热量。
室内采暖系统是安装于房屋建筑内的，所以首先要了解房屋的结构、形式和构造等土建方面的基本情况，然后再阅读采暖工程的设计与施工说明，熟悉有关的设计资料、标准规范、采暖方式、设备型号、技术要求以及引用的标准图等，这样的准备工作对阅读采暖施工图是很有帮助的。
采暖平面图和系统图是采暖施工图中的主要图样，看图时应互相联系和对照。一般是按管道的连接顺着热媒流动的方向阅读：采暖入口→供热总管→供热干管→供热立管→供热支管→散热器→回水支管→回水立管→回水干管→回水总管→采暖出口，这样就能较快地掌握整个室内采暖系统的来龙去脉。

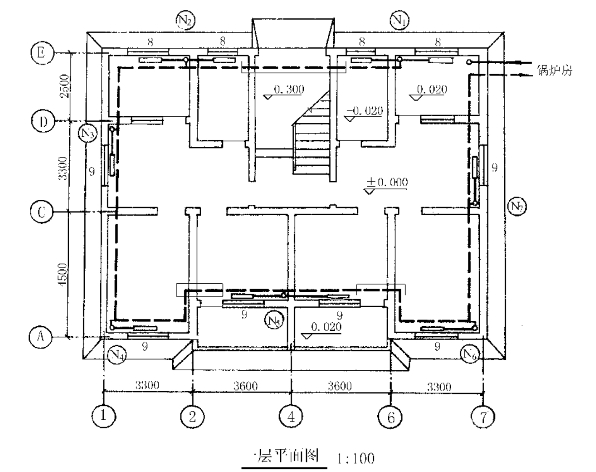

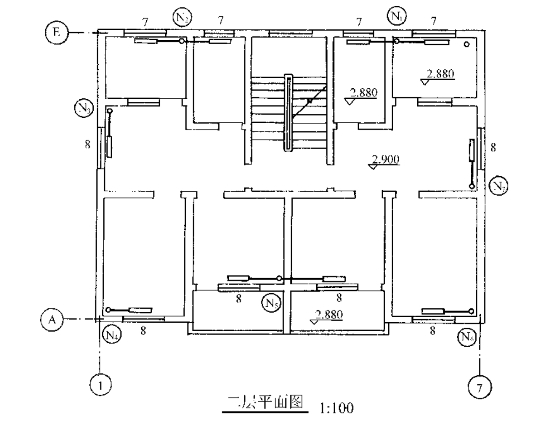

图17—12 采暖平面图和系统图（一）

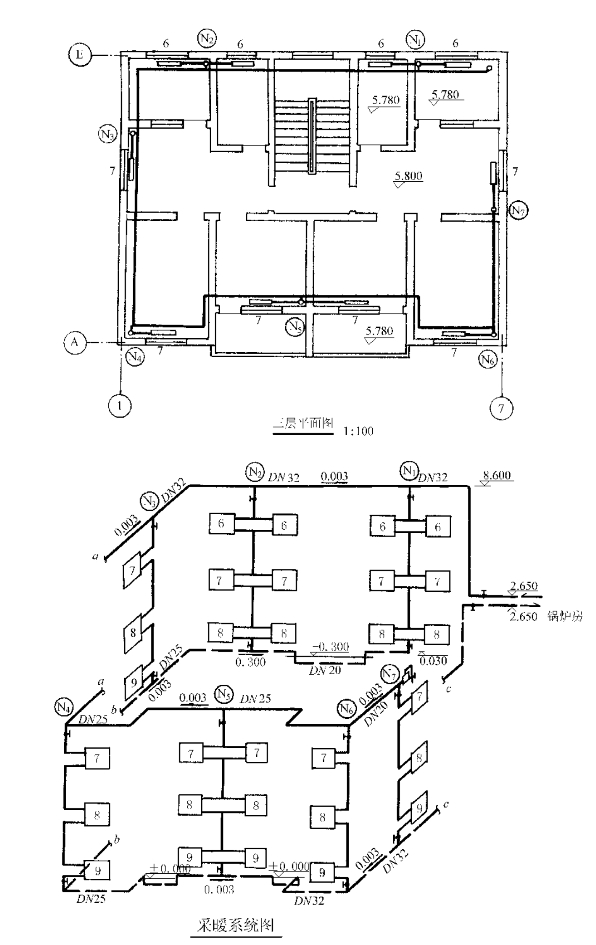

图17—13 采暖平面图和系统图（二）
图17—12和图17—13为01幢住宅的采暖平面图和系统图。该工程为热水采暖系统，管道布置形式为上行下给单管同程式。热水从锅炉房通过室外管道输送至该住宅，采暖入口处在房屋的东北角，供热总管架空进入室内，标高为2.650m，在轴线⑦和Ⓔ相交的墙角处竖直上行，穿过楼面通至三层顶棚下标高为8.600m处，然后沿外墙内侧布置，先向西再折向南，最后向东，形成水平供热干管，干管的坡度为0.003，在最高处设有一卧式集气罐。在各采暖地段共设立管七根，编号依次为N1，N2，…，N7，向下通到二层和一层。立管位于墙角处，有支管与散热器相连。散热器为柱式M132型，热水流经散热器释放出热量。回水从支管经立管流到底层回水干管，回水干管敷设在地面上，起点处标高为0.030m，坡度为0.003，也是沿外墙内侧布置，依次从N1到N7，最后沿⑦轴线通至房屋东北角，然后抬头向上，回水总管也是在标高2.650m处通向室外。
这里分别绘制了一层、二层和三层采暖平面图，可以看出各楼层房间内散热器的数量和位置。
由于供热干管安装在三层顶棚下，所以在三层平面图中用粗实线画出了供热干管的布置，以及干管与立管的连接情况。同样，回水干管是安装于一层地面上的，所以在一层平面图中用粗虚线画出了回水干管的布置，以及干管与立管的连接情况，还表示了采暖出入口的位置。而在二层平面图中，既没有供热干管也没有回水干管，只表示了立管通过支管与散热器的连接情况。散热器与管道的连接关系在平面图表示得不是很清楚，还需看采暖系统图。每组散热器是与立管串联的，为了使各楼层温度均匀，楼下各房间内的散热器的片数要比楼上略多一些。
各段管道的直径一般在平面图中不标注，而是注在系统图中，总管为DN32，干管依次为DN32，DN25，DN20，立管均为DN20，支管均为DN15（一般图中可不注而在施工说明中写出）。
在系统图中还可以看出管道上各阀门的位置，在采暖出入口处，供热总管和回水总管上都设有总控阀门，每根立管的两端均设有阀门，集气罐排气管的末端也设有阀门。绘制系统图时，前后两部分采用了断开画法，供热干管在a处，回水干管在b处和c处断开，前半部分下移后绘制，这样可避免投影重叠表示不清。
通过阅读采暖平面图和系统图，可以了解房屋内整个采暖系统的空间布置情况，但是有些部位的具体施工做法还要查看详图。如回水干管在穿越门洞和楼梯间时，是敷设在地面下的管沟内，再如散热器的安装，管道支架的固定等，都需阅读有关的施工详图。
