暖通空调图样的画法及标注-来自《画法几何及土木工程制图》
【摘要】：图17—5管道相交的画法图17—6管道跨越的画法水、汽管道标注管外底或顶标高时，应在数字前加“底”或“顶”字样。当不采用此方法标注时应进行说明。不同高程的散热器则应分别标注。3）管道截面尺寸注法低压流体输送用焊接管道应注公称直径或压力。图17—10系统编号的表示法系统编号宜标注在系统总管处或建筑物的引入口处。
1）管道和风管的常用画法
管道的投影图，根据需要一般可以采用单线画法或双线画法，具体可参见本书第16章第16.1.2条管道图的画法。
（1）送风管转向的画法如图17—1所示。其中上图为矩形管画法，下图为圆形管画法。
（2）回风管转向的画法如图17—2所示。其中上图为矩形管画法，下图为圆形管画法。

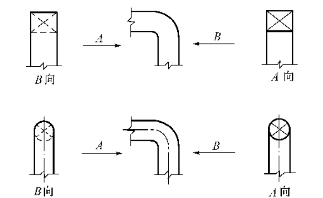

图17—1 通风管转向的画法

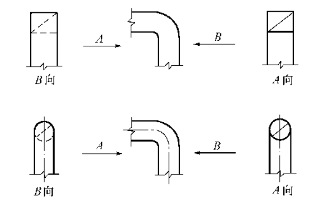

图17—2 回风管转向的画法
（3）在平面图或剖面图中，管道和风管因投影重叠或图线密集时，可采用断开画法如图17—3所示。
图17—3 管道投影重叠的画法
图17—4 管道转出和引入的画法
（4）管道在本图中断，转至其他图上表示（或由其他图上引来）时，应注明转至（或来自）的图纸编号，如图17—4所示。
（5）管道相交时画法如图17—5所示。
（6）管道跨越（交叉）时的画法如17—6所示。
2）标高与坡度
需要限定高度的管道应注相对高度，不宜标注垂直尺寸的图样中应注标高。由于房屋建筑工程图中的标高均是以室内底层地面为零点的相对高程，管道的标高应与建筑一致，以便于对照查阅。当楼层较多时，可只标注与本层楼（地）面的相对标高，如H＋2.200，H表示本层楼面标高。
图17—5 管道相交的画法

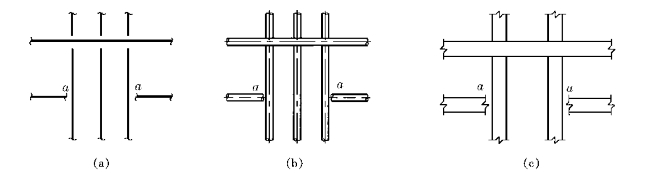

图17—6 管道跨越的画法
水、汽管道标注管外底或顶标高时，应在数字前加“底”或“顶”字样。未予说明时，表示管中心标高。
矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。当不采用此方法标注时应进行说明。
管道的标高注写的位置宜在管段的始端或末端，这样容易计算管道因坡度而变化的各处的高程，而且标高的位置也较明显，便于看图。
散热器宜注写底标高，同一楼层、同高程的散热器可只标注右端的一组。不同高程的散热器则应分别标注。
采暖图中管道的坡度宜用单边箭头表示，箭头指向下坡方向，坡度数字宜注写在箭头的上方。由于采暖管道的坡度较小，一般采用小数表示，如0.003。
3）管道截面尺寸注法
低压流体输送用焊接管道应注公称直径或压力。公称直径用“DN”表示，公称压力的代号为“PN”；无缝钢管、焊接钢管、铜管、不锈钢管，当需要注明外径和壁厚时，用“D外径×壁厚”表示；塑料管外径应用“de”表示。
圆形风管的截面尺寸前应注直径符号“φ”；矩形风管（风道）的截面尺寸应以“A×B”表示，A为该视图投影的边长尺寸，B为另一边长尺寸。
平面图中无坡度要求的管道标高可以标注在管道截面尺寸后的括号内，如“DN32（2.500）”、“200×200（3.100）”。必要时应在标高数字前加“底”或“顶”的字样。有坡度的管道的始端或末端部位也可这样注写标高。
水平管道的规格尺寸宜标注在管线的上方；竖向管道的规格尺寸宜标注在管线的左侧；斜向管道的规格尺寸宜标注在管线的斜上方，当可能发生误解时应引出标注。双线表示的管道，其规格尺寸可注写在管道轮廓线内。如图17—7所示。

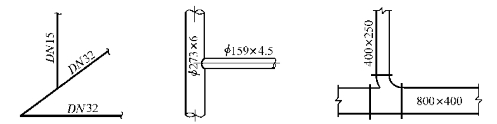

图17—7 管道截面尺寸的注法

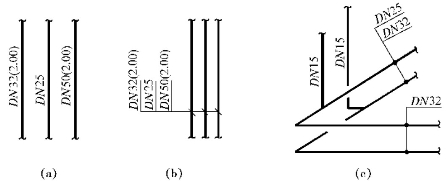

多条管线的管径注法如图17—8所示。图a为管线稀疏时可直接注写管径，图b为管线密集时可引出注写管径，图c为系统图中的注法，其中短斜线可用圆点表示。
图17—8 多条管线的管径注法
4）设备及零部件标注
图17—9 风口和散流器的注法
风口和散流器的规格、数量及风量的标注方法如图17—9所示。
暖通空调工程中的设备、零部件等，在图中可直接注写其名称，也可编号表示，另列表注明其序号、名称、规格、数量、性能等内容。
5）散热器标注

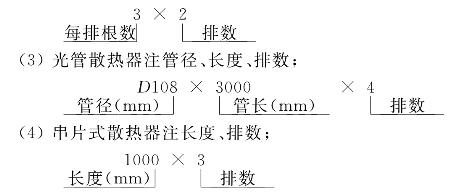

各种散热器的规格及数量，一般按如下形式标注：
（1）柱式散热器只注数量；
（2）圆翼形散热器注根数、排数；
6）系统编号
同一工程设计中有供暖、通风、空调等两个及以上的系统时，应进行系统编号。系统编号由系统代号和顺序号组成，系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。如供暖系统为N，制冷系统为L，通风系统为T，空调系统为K等。
系统编号注写在直径为6～8mm的圆内，圆宜用中粗实线绘制，如图17—10a所示。
图17—10 系统编号的表示法
系统编号宜标注在系统总管处或建筑物的引入口处（又称入口编号）。当管道系统出现分支时，在分支处标注的系统编号采用分数形式，如图17—10b所示。圆直径增大为8～10mm。
竖向布置的垂直管道系统应标注立管号。在不引起误解时，可只注序号，但应与建筑轴线编号有明显区别。
