先了解该地区的建筑物的布置情况及周围环境,然后按给水排水系统分别读图。

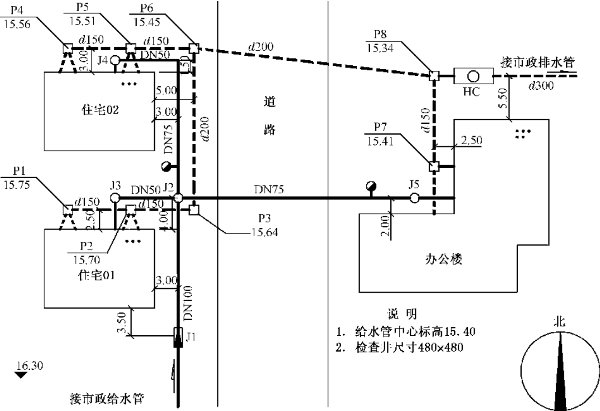

图16—20为某单位的局部给水排水总平面布置图。在图示范围内共有三幢建筑物,道路西侧有两幢三层的住宅楼,道路的东侧有一幢五层办公楼。
给水系统布置:市政给水管在南面,自来水经水表井J1引入,水表井J1距01幢住宅的南墙3.50m,东墙3.00m,井内装有总水表及总控制阀门。给水总管DN100沿路西侧向北延伸,通至阀门井J2后分为三路:第一路DN50向西至阀门井J3,向01幢住宅供水;第二路DN75继续向北,向西转折后变径为DN50,通至阀门井J4,向02幢住宅供水;第三路DN75向东,穿过道路通至阀门井J5向办公楼供水。道路两侧各设置了一个室外消火栓。图中标注室外地面标高为16.30m,给水管中心标高为15.40m。
图16—20 给排水总平面图
排水系统布置:01幢住宅的污水由检查井P1和P2经排水管d150流向检查井P3,然后经排水管d200向北流入检查井P6;02幢住宅的污水由P4和P5,经排水管d150也流入检查井P6。检查井P6向东接排水管d200,穿过道路通至检查井P8,办公楼的污水由检查井P7也排向P8,汇入检查井P8的污水流入化粪池HC。化粪池距办公楼北墙5.50m,污水经初步处理后,从化粪池流出,经管道d300向东与市政排水管网相接。根据图中所注各检查井管底标高,可以看出排水管的标高从上游向下游越来越低,以利于污水的排出。图中未画出雨水管的布置。
