【摘要】：室内给水排水平面图和系统轴测图是表示房屋给水排水工程的主要图样，它们是密切相关的、相辅相成的，阅读这些图时必须互相配合，反复对照，并且按给水和排水两个系统循序渐进地仔细地看图。2）读图举例现以某单位01幢住宅的给水排水施工图为例来进行阅读。图16—19室内排水系统轴测图系统有两根排水立管PL—1和PL—2。
1）读图方法
室内给水排水设施是安装在房屋建筑主体上的，所以首先应通过查看房屋的建筑施工图，了解该房屋的使用功能、结构形式、构造和装修做法等土建方面的基本情况。
再阅读给水排水设计和施工说明，熟悉有关的设计资料、施工规范、管道敷设和设备安装要求，了解该房屋采用的用水量和排水量标准、给水方式、排水体制、管网布置形式等。
室内给水排水平面图和系统轴测图是表示房屋给水排水工程的主要图样，它们是密切相关的、相辅相成的，阅读这些图时必须互相配合，反复对照，并且按给水和排水两个系统循序渐进地仔细地看图。一般应沿着水流方向来查阅，给水系统的读图顺序为给水引入管→给水干管→给水立管→给水支管→配水点→卫生器具；排水系统的读图顺序为卫生器具→连接管→横向支管→排水立管→排水出户管→检查井。这样才能将各种卫生器具的类型和位置、各种管道的空间走向和连接关系等情况搞清楚。
2）读图举例
现以某单位01幢住宅的给水排水施工图为例来进行阅读。
（1）了解卫生设施的布置情况

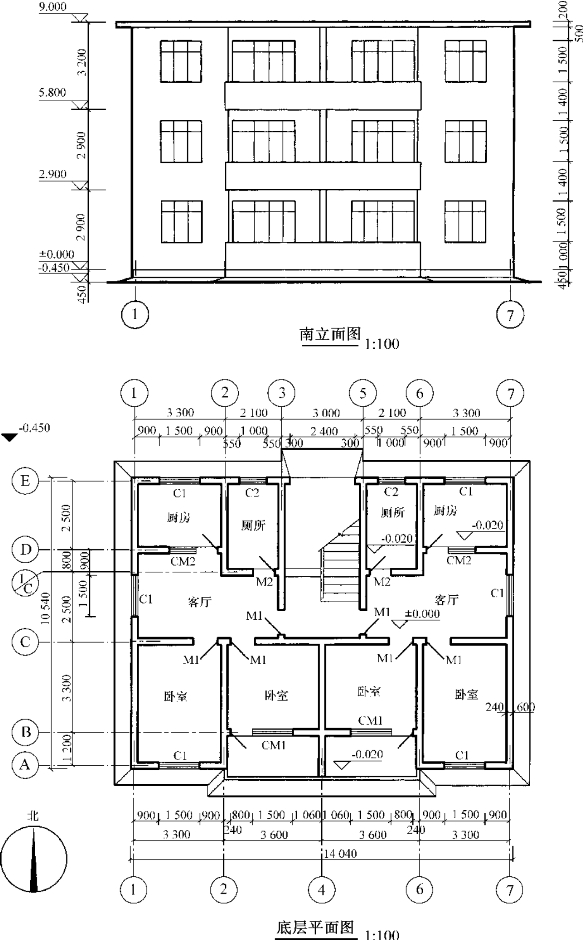

如图16—16所示为01幢住宅的建筑施工图（由于本书篇幅所限，这里仅给出了两个主要图样，底层平面图和南立面图），可以知道该房屋为三层砖混建筑，南北朝向，每层楼梯的东西侧各有一住户，每户有两间卧室和一间客厅，另有厨房和厕所。很显然该房屋内只有厕所和厨房是用水房间，需要安装给排水设施。
图16—17为该房屋的底层给排水平面图。为了清楚起见，这里是用较大比例绘制的厕所和厨房的局部平面图。厕所内设有浴盆、大便器、洗脸盆各一个，另外还预留了洗衣机的位置。厨房内有洗涤盆和污水池各一个。底层厕所和厨房的地面标高均为—0.020m。该房屋东西两住户内的卫生设施相同且为对称布置。除了底层平面图，还应画出二、三层平面图，由于以上各层布置相同，故这里略去。根据底层平面图注出的系统编号，给水系统有
，排水系统有
和
。
（2）了解给水系统的布置情况
图16—16 某住宅建筑施工图

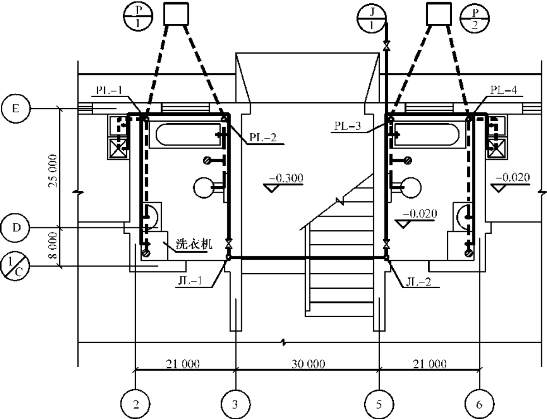

图16—17 底层给排水平面图
图16—18 室内给水系统轴测图
图16—18为室内给水管道系统轴测图，可以看出该房屋采用的是下行上给直接供水方式。与底层平面图对照，可找出给水系统
的进户管位置。给水进户管DN40上装一闸阀，管中心标高—1.000m，沿轴线⑤由北向南穿过外墙Ⓔ进入室内，然后上升至标高—0.250m，继续延伸，到达轴线⑤和
相交处分为两路。一路DN32转弯向西，从地面下通过楼梯间至轴线③和
相交处，穿出地面—0.020m后，向上形成立管JL—1；另一路DN32直接穿出地面后垂直向上形成立管JL—2。该房屋的这两根给水立管均位于厕所间的门后墙角处，由下而上依次向一层、二层、三层供水。立管DN32在标高0.950m处，分出第一层用户支管DN20，立管变径为DN25；在标高3.850m处，分出第二层用户支管DN20，立管变径为DN20；在标高6.750m处，立管水平折向北，成为第三层用户支管。各条用户支管的始端均安装有控制阀门，并串接水表，用于计量各住户的用水量。由于各层配水管的布置均相同，没有必要全部画出，故系统图中只详细绘制了第二层的配水管网，第一层和第三层在立管的分支处断开，并注明“同二层”。下面以二层东侧住户为例来说明配水管网的布置。用户支管均为标高3.850m的水平管道，沿轴线⑤由南向北延伸。先在坐式大便器处向下分出一支配管DN15，在标高3.150m处设角式截止阀（与低水箱相连接）。然后在浴盆处向下分出一支配管DN15，在标高3.600m处安装水龙头。用户支管至墙角后沿轴线Ⓔ折向东，在轴线Ⓔ和⑥相交处分为两支。一支DN15沿轴线⑥向南延伸，至洗脸盆处安装一个水龙头，支管末端设一阀门，预备将来与洗衣机的进水管相连接；另一支DN15穿墙至厨房，在洗涤盆和污水池上方分别接水龙头各一个，标高分别为3.850m和3.650m。
（3）了解排水系统的布置情况
图16—19为室内排水管道系统轴测图。由给排水平面图可以看出，该房屋东西两住户内的卫生设施的布置是对称且相同的，排水系统
和
也是对称且相同的，所以这里仅画出了排水系统
。
图16—19 室内排水系统轴测图
系统有两根排水立管PL—1和PL—2。立管PL—1位于厕所间的西北角，即轴线②和Ⓔ相交处。每层有两条横管与此立管相连接。一条横管DN50穿墙至厨房内的水池下，洗涤盆和污水池内的废水通过S形存水弯排入此横管，再排向立管。另一条横管DN50沿轴线②布置，顶端有一地漏，洗衣机排出的废水，通过地漏流入横管；洗脸盆的废水通过S形存水弯也流向此横管，然后排向立管。立管PL—1的管径为DN75，穿过屋面标高9.000m，顶端标高为9.500m处设有网罩通气帽。立管的下端标高—0.600处接出户管DN100，通向检查井。
立管PL—2位于厕所间东北角，即轴线③和Ⓔ相交处。每层有一条横管DN100与此立管相连接，横管是沿轴线③布置的，大便器内的污水、浴盆和地漏的废水均排入此横管，横管的南端设清扫口，横管的坡度为2%，坡向立管。立管的直径为DN100，下端在标高—0.700m处接出户管DN150，坡度为2%，通向室外检查井。两根立管在第一层和第三层均设有检查口，检查口距离地面（或楼面）高度为1000mm。各层楼地面的标高和横管的标高均可从图中找到。
