室内给水施工图-画法几何及土木工程制图
【摘要】：室内给水工程的组成①给水引入管从室外给水管网将自来水引入房屋内部的一段水平管道，一般还附有水表和阀门。室内给水管网可布置成环状或树枝状。2）给水管道平面图管道平面图是室内给水施工图中的基本图样，它表示室内给水管网和配件以及用水设备的平面布置情况。
1）室内给水工程的基本知识

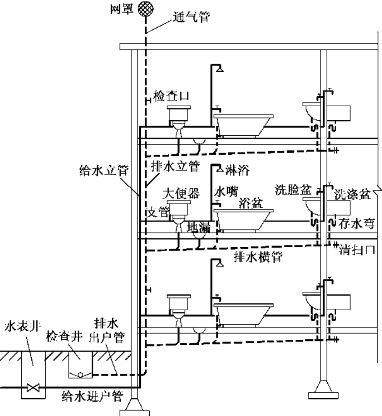

图16—13 室内给水排水组成示意图
（1）室内给水工程的任务
将自来水从室外管网引入室内，且输送到各用水点、卫生器具、生产设备和消防装置处，并保证提供水质合格、水量充裕、水压足够的自来水。
（2）室内给水工程的组成（参见图16—13）
①给水引入管
从室外给水管网将自来水引入房屋内部的一段水平管道，一般还附有水表和阀门。
②给水管网
室内给水管网一般包括：水平干管（将自来水从引入管输送到房屋的各相关地段）、立管（将自来水垂直输送到楼房的各层）和支管（把自来水从立管输送到用水房间内的各配水点）。
③配水附件
管路上的各种阀门、水表、水嘴等。
④升压设备
当水压不足时需要安装的特殊设备如水泵、水箱、蓄水池等。
（3）给水方式
房屋常用的给水方式有：下行上给直接供水；上行下给水箱供水；混合式。
（4）给水管道的布置要求
给水引入管应根据室外给水管网的情况，在房屋用水量集中的地段引入。给水立管宜靠近用水量大的房间和用水点，一般情况下管道是沿墙靠柱作直线走向，避免不必要的转角和曲折，尽量使管线长度最短，且便于施工、使用和检修。
室内给水管网可布置成环状或树枝状。
对于居住建筑，通常每一用户应单独安装水表，这样便于计量并有利于节约用水。
2）给水管道平面图
管道平面图是室内给水施工图中的基本图样，它表示室内给水管网和配件以及用水设备的平面布置情况。
（1）表达内容
①给水引入管的位置及与室外管网的连接关系；
②各给水干管、立管、支管的平面位置和走向；
③管路上各配件的位置；
④各种卫生器具和用水设备的类型、位置等。
（2）图示方法和画法特点
①绘图比例
可以采用和建筑平面相同的比例，画出整个房屋的平面图，也可以用较大比例（如1∶50或1∶20等）只画出用水房间的局部平面图。
②平面图的数量
多层房屋应分层绘制给水管道平面图。一般应画出底层平面图，二层以上的各楼层如果管道布置相同，可以仅画出标准层平面图。
③房屋平面的画法
室内给水管道平面图中的建筑部分不是用于土建施工，而是仅作为管道的水平定位和布置的基准，因此只需用细线简要画出房屋的平面图形，其余细部均可略去。(https://www.chuimin.cn)
④剖切位置
房屋的建筑平面图是从门窗部位水平剖切的，而管道平面图的剖切位置则不限于此高度，可以看成是从本层最高处水平剖切后向下投影所绘制的水平投影图，凡是为本层设施配用的管道均应画在该层平面图中。
⑤卫生器具的画法
卫生器具有的是工业定型产品（如大小便器、洗脸盆、浴盆等），有的是现场砌筑的（如水池、水槽等），通常都另有安装标准图或施工详图表示，故在平面图中只需按比例画出图例或外形即可。卫生器具的规格一般写在施工说明中。
⑥管道画法
在平面图中管道均是采用单线画法，通常给水管道用粗实线表示。各段管道不论在楼面或地面的上下，都不必考虑其可见性，仍按粗实线绘制。给水管道一般是螺纹连接的，平面图中不需要特别表示。
⑦尺寸标注
在给水管道平面图中一般要注出楼地面的标高，以及房屋定位轴线的编号和尺寸。卫生器具和管道是沿墙靠柱设置的，且另有安装详图表示，平面图中通常不注其定位尺寸，必要时可以墙面或轴线为基准标注。各段管道的长度在图中不必标注，施工时是以现场实测为准。各段管道的管径、坡度和标高都是注写在系统图中，平面图中一般不标注。
3）给水管道系统图
为了更清楚地表示整个房屋内给水管网的空间布置情况，还需要绘制给水管道系统轴测图。
（1）表达内容
①给水引入管、给水干管、立管、支管的空间位置和走向；
②各种配件如阀门、水表、水嘴等在管路上的位置和连接情况；
③各段管道的管径和标高等。
（2）图示方法和画法
①轴测类型

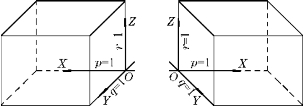

图16—14 正面斜等测
管道系统图是根据轴测投影的原理绘制的，主要是为了表示管网的空间位置和走向，不是特别强调立体感，应选择画图最方便的轴测类型，故宜采用正面斜等测（轴间角∠XOZ＝90°，轴向伸缩系数p＝q＝r＝1），如图16—14所示。通常OZ轴为房屋的高度方向，OX轴为水平位置，OY轴与水平线夹角为45°，也可采用30°或60°方向，以避免管道过多交错重叠。为了与平面图配合绘制与阅读，OX轴宜与平面图的横向一致，OY轴宜与平面图的纵向一致。而OY轴也可以根据需要采用左右两个不同的方向。
②绘图比例
系统图的比例一般与平面图一致，这样OX在OY轴向尺寸可从平面图中直接量取。OZ轴向尺寸要根据房屋的层高、横管的标高、用水设备以及水嘴的安装高度等条件确定。
如果局部管道按比例绘制时图线重叠不清楚，也允许不按比例画，可适当将管线伸长或缩短。
③管道画法
图16—15 管道与房屋的关系
在系统图中管道仍用粗实线表示。当空间交叉的管道在图中表现为相交时，在相交处应将不可见管线断开绘制。
当楼房的各层管网布置相同时，可只详细画出其中一层，其余各层省略，这时应在折断的支管处注明“同×层”。
④房屋构件的位置
为了表示出管道与房屋的关系，在系统图中还应画出管道穿过墙、地面、楼面、屋面等处的位置，如图16—15所示。
⑤管道配件的画法
管路上的各种配件如阀门、水表、水嘴等均应按图例绘制。制图标准中图例不够用时，可自编图例但应在图中说明。
⑥尺寸标注
在系统图中，各段管道均应注出管径，当连续几段管道的管径相同时，也可仅注出两端的管径，中间管段省略不注。图中未注管径的管段，可在施工说明中集中写明。凡有坡度的横管都应注出坡度，坡度符号的箭头是指向下坡方向。在系统图中所注标高均为相对标高，一般要注出横管、阀门、水箱、水嘴等处的标高，对于房屋的地面、楼面、屋面等标高也应注出。
